Поломка указателя скорости не позволяет водителю отслеживать, с какой скоростью движется автомобиль, что может стать причиной аварии или выписанным штрафом за нарушение скоростного режима. Причиной поломки может быть привод спидометра ВАЗ 2107, а также оборванный тросик. О спидометре, его устройстве, причинах неисправности рассказывается в статье. Также дается инструкция по ремонту и замене привода.

Устройство спидометра

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.

Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

  • неисправен счетчик;
  • ослабли гайки крепления;
  • обрыв гибкого троса;
  • поврежден наконечник либо гнездо, в которое он вставляется;
  • поломан привод или повреждено гнездо, через которое он соединяется с КПП;
  • повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.

Электронный прибор проверяется путем тестирования приборной панели. Зажимаем сброс данных и выключаем зажигание. При вновь включенном зажигании стрелки на спидометре должны дернуться три раза. Если они остались неподвижны, это говорит о неисправности счетчика.

Инструкция по устранению неисправностей спидометра

Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.

Ремонт и замена привода

Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:

  1. С помощью ключа на «13» нужно открутить болт на хомуте, благодаря которому крепится выхлопная труба к коробке передач.
  2. Затем откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, с помощью которых поперечина крепится к кузову.
  3. На следующем этапе необходимо опустить заднюю часть КПП так, чтобы шпильки могли выйти из отверстий поперечин.
  4. Сместив КПП вправо, можно вынимать привод прибора из его посадочного места на картере.
  5. Далее устанавливаем новое устройство и производим действия обратные снятию.

После ремонтных работ необходимо проверить устройство на работоспособность (автор видео — Евгений Александрович).

Замена троса

Для проведения процедуры необходимо приготовить следующие инструменты:

  • отвертку;
  • набор ключей;
  • пассатижи;
  • проволоку сечением 0,2-0,5 мм длиной около 2-х метров.

Фотогалерея «Снятие и замена тросика привода»

Процедура состоит из последовательности действий:

  1. Отключается минусовая клемма от АКБ.
  2. Сначала нужно разобрать панель приборов, точнее ее снять.
  3. Чтобы отсоединить трос, нужно открутить гайку крепления.
  4. Далее к его проушинам прикручивается проволока.
  5. Затем отвернув гайку крепления тросика к редуктору, разъединяем их.
  6. Вынимая тросик, следует проволоку оставить в машине.
  7. Отвязав старый тросик, нужно привязать новый, смазав его предварительно литолом.
  8. Затем с помощью проволоки вытягиваем новую деталь в салон авто.
  9. Установка выполняется в обратном порядке.

По завершению ремонтных работ следует проверить, как будет работать счетчик.

Замена троса спидометра еще один способ

Как и всегда АвтоВАЗ не дает скучать и расслабляться своим владельцам. В этот раз у меня начала дико скакать стрелка спидометра, а после 40 кмч она падала до 20 и замирала. Через 2 дня после такого курьеза спидометр и вовсе отказался работать. Все рассуждения по причине поломки падали на трос спидометра, т.к. он у меня уже отказывал и его меня по гарантии.

Да и если дело не в нем, то было бы не жаль 86р. отданных за него. Приехал на гараж и начал разбирать. Для начала снял панель приборов и открутил трос от нее, далее открутил трос от датчика скорости и сам датчик, потом выдернул трос через салон.

Осматрев посадочные места на датчике и спидометре понял, что с ними все в порядке. Потом проверил сам трос, он был не порван, но я уже догадывался в чем причина. Ииии бинго осмотрев кончики троса, на верхнем соединяющимся со спидометром оказались слизаны грани.

Старый трос снялся легко, лучше закручивать пластиковую гайку без фанатизма

Старый трос снялся легко, лучше закручивать пластиковую гайку без фанатизма

Спидометр в нормальном состояние

Спидометр в нормальном состояние

Датчик скорости работает

Датчик скорости работает

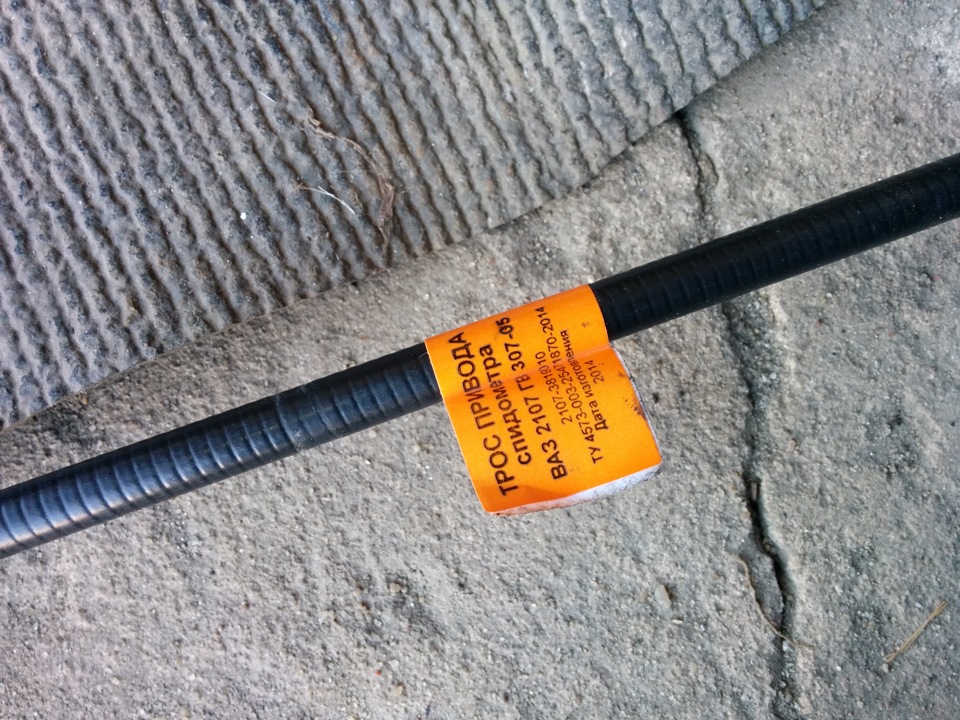

Новый трос от Тросавто

Новый трос от Тросавто

Сравнение старого и нового кончика

Сравнение старого и нового кончика

Здесь видно как все слизанно

Здесь видно как все слизанно

Нижний конец в нормальном состояние

Нижний конец в нормальном состояние

Далее меня ожидал гемор с установкой. Протянул и засунул трос я без проблем, но вот с уплотнительной резинкой и нижним кончиком я намучался. Долго впихивал резинку из за того, что хрен нормально подлезешь. Потом первым делом нужно прикрутить трос к спидометру, иначе он будет вылезать сверху. Далее долго запихивал и попадал нижним концом в датчик скорости, хз на сколько он туда залез но вроде работает.

Прикручиваем к спидометру

Прикручиваем к спидометру

Вверху видна уплотнительная резинка

Вверху видна уплотнительная резинка

Финально-мучительная стадия соеденения

Финально-мучительная стадия соеденения

Ну и выводы. Теперь стрелка поднимается плавно и не прыгает, все стало как по маслу. Читал статьи где люди ищут причину и грешат на спидометр, я считаю, что всему виной тросик и мой опыт этому доказательство.

Замена троса спидометра на ВАЗ 2107

Трос спидометра – он отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Примечание!
Для замены троса, вам нужно будет запастись следующим набором инструментов: Во-первых обязательно запаситесь основными инструментами, такими как отвёртка и гаечные ключи. Далее вам нужно будет взять пассатижи, и к тому же проволоку длинной примерно на «2 метра» и диаметром «0.2-0.5 мм» чтобы было легче произвести замену троса!

Где находится трос спидометра?
Он располагается рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Стрелкой показано местонахождение троса, а в правом углу экрана добавлена фотография которое с другого ракурса показывает местонахождение всё того же троса

Когда нужно менять трос спидометра?
Он подлежит замене, при:

  • Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
  • А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Примечание!
Если у вас гайка крепящая трос к редуктору, или же к спидометру будет поломана, то в таком случае при езде будут наблюдаться резкие скачки стрелки спидометра!

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание!
Замену троса необходимо выполнять на подъемнике или смотровой яме!

Снятие:
1) В начале операции, вам будет необходимо снять панель приборов с автомобиля. (Как снять панель приборов с автомобиля ВАЗ 2106, см. в статье: «Замена панели приборов») (Как снять панель приборов на автомобиле ВАЗ 2104 и ВАЗ 2107, см. в статье: «Замена панели приборов»)

Примечание!
К сожалению инструкцию по снятию панели приборов на других автомобилях классического семейства практически в интернете не найти, поэтому снимите панель именно на вашем автомобиле по примеру снятия панели с ВАЗ 2104, ВАЗ 2106, ВАЗ 2107!

2) Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.

Отворачивание пассатижами гайки крепления троса к механизму спидометра

Примечание!
После отсоединения троса, привяжите за проушины к гайке троса проволоку длинной «2 метра»!

Привязывание проволоки за проушины к гайке

3) Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.

Отсоединения троса от редуктора находящегося на коробке

4) Теперь возьмите в руки трос и вытяните его из автомобиля.

Снятие троса с автомобиля

Примечание!
Вытягивайте трос аккуратно, проволока которая подсоединяется к гайки троса не должна полностью вытянутся и вследствие чего сняться с автомобиля!

5) И в завершение отвяжите проволоку от гайки.

Установка:

Примечание!
Чтобы продлить жизнь тросу, можно его поверхность смазать специальной смазкой которая называется «Литол-24», для этого перед установкой нового троса сперва вытащите его из оболочки начиная с той стороны которая подсоединяется к редуктору коробки, а затем на «2/3 длины» смажьте его смазкой!

Извлечение троса из его оболочки, для того чтобы его смазать на «2/3 длины» при помощи смазки «Литол-24»

Всю установку троса проделайте в обратном порядке снятию, но небольшую часть установки для наглядности мы вам покажем:

1) Сперва возьмите новый трос в руки, и привяжите к его гайки проволоку ранее отвязанную от старого троса.

2) Затем сядьте в салон и потянув за проволоку, вытяните один наконечник троса в салон автомобиля.

Примечание!
Чтобы вы не запутались, помните одну важную вещь: Наконечник троса который подсоединяется к редуктору расположенному на коробке оснащается защитным чехлом, поэтому устанавливайте трос правильно!

Стрелкой указан чехол, наконечника троса который подсоединяется к редуктору

3) И в завершение операции, с помощью отвёртки заправьте чехол на своё место.

Установка чехла троса на своё место

Примечание!
После установки троса проверьте его, убедитесь в том что он не в каких местах не перегибается и только потом заводите двигатель и проехав посмотрите как он работает!

Вопрос?
Вам удалось заменить трос спидометра? Если Да! То какие трудности возникли? (Ответ пишите в комментариях)
