О проходимости бестселлеров УАЗ (Ульяновского автомобильного завода) уже можно писать учебники. Владельцы таких машин отлично знают, за счет чего она обеспечивается. Тем же, кто только рассматривает перспективу приобретения автомобиля этой марки или хочет разобраться в причинах его уязвимостей, первым делом стоит узнать об устройстве его раздаточной коробки.

Какие функции выполняет раздатка УАЗ

Раздаточная коробка УАЗ, она же раздатка, – узел, который отвечает за «раздачу» (распределение) крутящего момента на переднюю и заднюю оси. Как и все полноприводные внедорожники, автомобили этой марки по умолчанию имеют 1 ведущий мост – задний. Но оставляют возможность распределить усилие и на переднюю ось. За это и отвечает раздатка.

Она выполняет 3 основные функции:

распределение вращающего момента между передней и задней осью;
включение пониженного ряда передачи, которое позволяет нарастить крутящий момент для преодоления серьезного препятствия (понижающая передача есть не везде);
блокировку межосевого дифференциала.

Простыми словами это значит, что при переключении раздатки на УАЗ можно добиться улучшенной проходимости, оптимальной управляемости и маневренности. Некоторые модели раздаточной коробки (в том числе тюнингованные) обеспечивают не только переключение на передний ведущий вал (или раздачу нагрузки на оба моста), но и полное отключение передней оси.

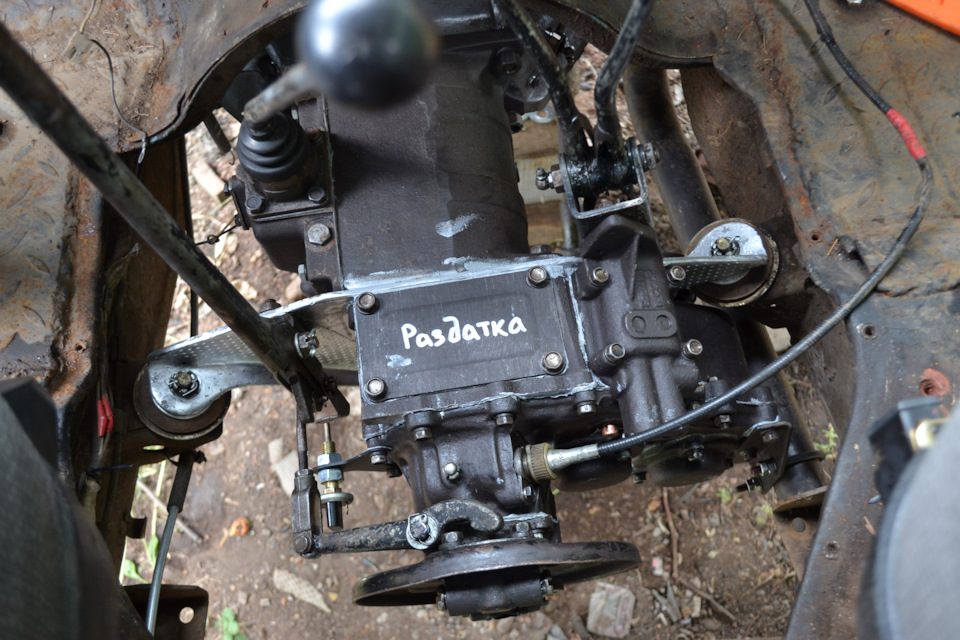

Размещение и внешний вид

Раздатка на уазиках всех моделей, включая Hunter и «Патриот», старую добрую «Буханку» (раздаточная коробка УАЗ-452), установлена в блоке коробки переключения скоростей. С шасси она соединена 2 приводными валами (соответственно ведущими к переднему и заднему мосту). Центрируют раздаточную коробку по внешней части 2-рядного подшипника вторичного вала.

Узел представляет собой механический короб (чугунный или алюминиевый), через крышку которого в салон (в КПП) выводятся 1 или 2 рычага управления. В новых моделях рычаги заменяет плоский круглый переключатель.

Предлагаем посмотреть интересное видео про УАЗ «Хантер» с понижением 3.36 в раздаточной коробке:

Раздаточная коробка УАЗ в деталях (буквально)

Схема раздатки УАЗ «Буханки» и «Патриота», например, образца 2015 года выпуска существенно отличается. Хотя принцип действия во всех случаях один. За счет разной конструкции производитель добивался более комфортных для водителя характеристик механизма.

Так, классическая раздаточная коробка на УАЗ старого поколения (встречается сегодня очень часто) – механическая. Она имеет основной ведущий (быстроходный), вторичный вал и 2 приводных. Валы (первичный и промежуточный) фиксируются подшипниками. В корпусе (под крышкой) – шестеренки с прямыми и/или косыми зубьями, а также сальники, фланцы, штуцера, предохранительный клапан, уплотнители и пробка для слива масла при обслуживании.

На схеме раздатки УАЗ этого типа (механической) в сборке автомобиля можно увидеть элементы узла стояночного тормоза. Они крепятся к ее картеру.

Новое поколение – электрические или электронные раздаточные коробки «Патриотов» – имеют большие габариты по сравнению с той же раздаткой УАЗ у «Хантер», и тем более у машин типа УАЗ-469. Отличия такого узла – косозубые передачи, наличие цепи Морзе и плоский переключатель на крышке КПП вместо рычага.

По сравнению с устройством раздатки УАЗ-469 и 452 («Буханка»), у электронных аналогов значительно короче задний вал, а передний – существенно усилен. Это определяет некоторые его преимущества: надежность конструкции, минимальные вибрации. Новые раздатки тише благодаря цепи Морзе. Впрочем, тех же эффектов можно добиться и с помощью тюнинга старых узлов.

Как работает раздатка УАЗ

Управление раздаткой УАЗ «Буханка» осуществляется посредством рычага в салоне. Он находится между водительским и пассажирским креслом и принимает 2 или 3 положения. В некоторых моделях коробок предусмотрен вывод 2 рычагов (они так и называются – двухрычажные).

Как включается раздатка на УАЗ «Буханка» (механическая):

ведущий вал получает вращательный момент;
вращение передается от первичного вала вторичному посредством шестеренок (это происходит сразу, потому как 1 шестерня неподвижно заблокирована с первичным валом с одной стороны и имеет зону контакта со вторичным с другой);
подвижная шестерня вторичного вала передает полученное усилие на ось автомобиля.

Управление раздаткой УАЗ нового поколения (двухступенчатой) осуществляется немного по-другому. В отличие от старой коробки в этом механизме предусмотрен не рычаг (смена положения которого требует значительных усилий), а переключатель. Чтобы его активация не была случайной, производитель предусмотрел специальную защиту через установленный алгоритм запуска.

Так, чтобы перераспределить нагрузку в двухступенчатой раздатке, надо:

установить рычаг коробки переключения скоростей на «нейтраль»;
изменить положение переключателя (вправо до упора);
выключить сцепление, пока не появится световая индикация на панели;
включить сцепление.

При соблюдении этих действий нагрузка будет передана на переднюю ось.

Слабые места: распространенные случаи неисправностей

Благодаря простой конструкции и элементарному принципу действия ранний ремонт раздатки УАЗ – это, скорее, исключение, чем правило. Таким исключением, кстати, нередко становится именно новая (цепочная) раздаточная коробка, что связано с не до конца продуманным расположением ее двигателя. Тем не менее даже механика в некоторых случаях ломается.

Чаще – из-за неосторожных действий водителя. Дело в том, что раздатку нельзя использовать в нормальных условиях езды. Она незаменима на бездорожье для преодоления сиюминутного препятствия («точечная» эксплуатация). Если менять нагрузку в нормальных условиях, механизм очень быстро изнашивается.

Кроме того, переборка раздатки УАЗ может потребоваться (топ-3 самых распространенных поломки):

при износе расходников (сальников, через которые вытекает смазка);
механических повреждениях (их сложно не заметить – коробка начинает издавать нехарактерные громкие стуки);
повреждениях, физическом износе или расшатывании подшипников (опасная неисправность, которая грозит заменой всего узла, так что ремонт раздатки УАЗ «Буханка» или «Хантер» в таких случаях лучше не откладывать).

Редко, но бывает, что ломаются зубья шестеренок или даже сами валы. Тогда изношенные детали нужно заменять как можно скорее. Ремонт в случае с любым автомобильным узлом всегда обойдется заметно дешевле его полной замены.

Ремонт

Новые раздаточные коробки проверить и восстановить в «гаражных» условиях крайне сложно. С такой проблемой лучше обратиться в сервис. А вот ремонт раздатки УАЗ-469 и его последователя «Хантер» при определенной теоретической подготовке и некотором практическом опыте можно произвести и собственноручно.

Разборка и последующая сборка раздатки УАЗ – процесс несложный, но трудоемкий. Что надо делать:

поставить машину на яму (в специализированных мастерских для этих целей используют подъемник);
зафиксировать автомобиль, установив под колеса упоры;
перевести передачу в нейтральное положение;
перевести рычаг стояночного тормоза вниз;
слить масло из раздаточной коробки (открутить пробку, подставить емкость, дождаться, пока течь прекратится);
открутить болты крепления приводных валов и снять их (валы);
снять рычаг;
отсоединить датчики раздаточной коробки;
убрать трос стояночного тормоза;
открутить все болты крепления перед тем, как снять раздатку на УАЗ «Буханка», и снять ее с КПП.

Все манипуляции будет проще проводить, если предварительно снять весь узел стояночного тормоза. А сборка будет намного легче, если перед началом работ наметить (или сфотографировать) положение фланцев относительно друг друга (соединения карданных валов и самой коробки).

После снятия раздатки ее нужно разобрать, провести диагностику деталей (найти неисправность) и выполнить замену, если это возможно. Все расходники (уплотнители, масло, сальники) заменяются в любом случае. Последний этап ремонта – сборка.

Обслуживание

Перед тем как пользоваться раздаткой на УАЗ «Буханка», всегда полезно почитать о правилах ее обслуживания. Как и любой привод, она работает тем дольше, чем регулярнее и внимательнее хозяин проводит сервис.

Что в программе:

внешний осмотр перед тем, как пользоваться раздаткой на уазике (каждым заездом по трудной трассе), – ищем потеки масла, трещины, сколы, другие дефекты;
проверка крепежей (валы должны фиксироваться надежно);
замена масла в раздатке УАЗ.

Важный момент: проверку раздаточной коробки на предмет течей или механических повреждений стоит проводить каждый раз после ее эксплуатации. Кроме того, при езде вброд в кратер раздатки иногда попадает вода (через дыхательный клапан). Чтобы этого не происходило, обычно используют гибкую трубку (один конец на выход клапана, второй – под капот автомобиля).

Резюме

Суммируя вышесказанное, стоит заключить, что раздатка в современных уазиках – механизм вполне надежный (как механика, так и новый вариант). Но требует хорошего обслуживания, без которого может обречь автолюбителя на существенные затраты.

А вы проверяете состояние раздаточной коробки перед каждым заездом по бездорожью? Расскажите, как именно. Может, ваши друзья знают, какие еще особенности есть у механических (старых) и цепочных (новых) устройств? Обязательно поделитесь этой статьей со знатоками и новичками, чтобы в комментариях добавились полезные советы и важные вопросы, на которые наши эксперты обязательно ответят в следующих материалах.

Раздатка на автомобиле УАЗ – особенности и принцип работы

Автомобили Ульяновского автозавода ценятся владельцами за надежность и проходимость, способность преодолеть практически любые дорожные условия, и для комфортной и безопасной езды по бездорожью автомобилистам следует хорошо знать устройство и особенности работы раздатки на автомобиле УАЗ.

Для чего нужна раздатка на внедорожниках

Раздаточная коробка УАЗ и любого другого внедорожника нужна для обеспечения машине возможности эффективно ездить по бездорожью, пересеченной местности и по плохим проселочным дорогам и грунтовкам.

С помощью РК водитель может уменьшить крутящий момент колес во время преодоления особенно сложных участков. Такие действия позволяют существенно снизить уровень пробуксовки даже в самых сложных условиях, в том числе, при застревании в заболоченной местности.

Раздатка УАЗ – функциональное изделие, ценность которого понятная практически всем автовладельцам. Эта деталь:

повышает проходимость;
улучшает управляемость транспортного средства;
увеличивает маневренность;
делает машину универсальной, способной хорошо показать себя в любом путешествии.

Обычно внедорожник едет на заднем мосту (он ведущий), а на передний крутящий момент от двигателя не передается. Однако, если водителю предстоит преодолеть непростой участок, он может сделать ведущими оба моста.

Устройство раздаточной коробки УАЗ таково, что использовать ее можно только при передвижении на сложных дорогах, по асфальту на двух мостах поездить не удастся, если не хочется платить за ремонт РК.

Как работает устройство?

Принципиально работа раздатки достаточно проста. Она в целом нужналишь для подключения/отключения мостов транспортного средства. Посредством межосевого дифференциала возможно изменение крутящего момента и его передача на переднюю и заднюю ось с равномерным или разделенным усилием на разные колеса.

Схематично работу раздатки УАЗ «Буханка» можно изобразить следующим образом:

От коробки передач к ведущему валу идет вращение, передающееся через шестерни на промежуточный вал. В конструкции раздатки одна из шестерен промежуточного вала заблокирована с ведущим валом, потому вращательный эффект передается сразу.
На промежуточном валу предусмотрена подвижная шестеренка, передающая вращение на мост автомобиля посредством механизма управления.
Существует также межосевой дифференциал, который необходим для улучшения передачи и изменения крутящего момента. Он используется для снятия нагрузки при переключении и плавного перехода вращения.

Особенности работы раздатки на УАЗе

Раздатка на УАЗ «Буханку» и другие модели Ульяновского завода включает несколько элементов. Она состоит из:

ведущего вала;
дифференциала;
блокировки дифференциала;
приводов задней/передней оси;
зубчатой и понижающей передач;

Чтобы управлять раздаткой, в салон автомобиля выводятся специальные рычаги, позволяющие, не выходя на улицу управлять мостами: включить или выключить передний, включить оба одновременно и т. д.

Важным элементом конструкции выступает картер с крышкой, который закрепляется на задней стенке КПП. Для центрирования в устройстве используется шариковый подшипник раздатки УАЗ.

Картер с крышка связываются между собой штифтами и небольшими болтами. За раздаткой размещен механизм ручника. На подшипниках размещены: ведущий, промежуточный валы и валы, необходимые для одновременного привода обоих мостов.

Какая раздатка лучше на УАЗ

Разные УАЗы (модели и годы выпуска) оснащаются различными раздатками. При этом автомобилисты часто спорят, какая лучше: косозубая раздаточная коробка на УАЗ или прямозубая, однорычажная или двухрычажная?

Ульяновский завод преимущественно использует косозубые раздатки, которые из-за большего количества зубов в зацеплении способны передавать больший момент. Что касается прямозубой, то она испытывает на себе только радиальные нагрузки, без осевых, что по идее должно бы обеспечить ей больший срок годности.

Однако на практике они обе хороши.

Обслуживание раздаточной коробки

При постоянной эксплуатации автомобиля, раздатка УАЗа «Патриот» и любой другой модели требует тщательного обслуживания.

Стандартный процесс ухода за деталью включает в себя:

визуальный осмотр на предмет наличия подтеков смазки в местах, где расположены резиновые уплотнители и прокладки;
проверка крепежных элементов, которыми РК прикрепляется к КПП и подтягивание болтов крепления карданных валов;
замена масла в раздатке УАЗ.

Обслуживание автомобиля требует одновременно менять масло в КПП и раздатке УАЗ «Патриот». Периодичность замены определяется самостоятельно с учетом рекомендаций производителя. Вне зависимости от того, какая раздатка на УАЗ установлена, Ульяновский автозавод рекомендует проводить замену масла каждые 35-40 тысяч километров пробега.

При регулярной эксплуатации автомобиля в условиях бездорожья, масло необходимо менять чаще, так как раздатка и вся трансмиссия такого автомобиля испытывает повышенные нагрузки.

Без тщательного обслуживания и ухода, раздатка может выйти из строя, после чего водителю придется заменять РК УАЗ на новую.

Управление раздаткой на автомобиле УАЗ

Для удобного и эффективного управления раздаткой в салоне предусмотрены рычаги, расположенные справа от водителя:

Верхний. Используется для включения и выключения ведущего моста. Работает только в двух положениях: в верхнем – включает мост, в нижнем – выключает.
Нижний. Используется в конструкции, чтобы изменять передачу. Может быть установлен в 1 из 3 разных положений: прямая, нейтральная и пониженная передача.

При эксплуатации раздатки нужно учитывать, что передний мост используется только для эксплуатации машины в сложных условиях проходимости, если нужно преодолеть грязь, снег или песок. На хорошей дороге его использовать нельзя, иначе вам потребуется вскоре покупка новой и установка раздаточной коробки УАЗ.

Если по каким-то причинам устройство вышло из строя, вы сможете купить недорого РК в сборе или запчасти на раздатку УАЗ в нашем магазине.

Сборка и модернизация раздатки

Введение

После дефектовки раздаточной коробки обнаружилось, что посадочные места подшипников вала заднего моста в крышке РК достаточно хорошо разбиты.

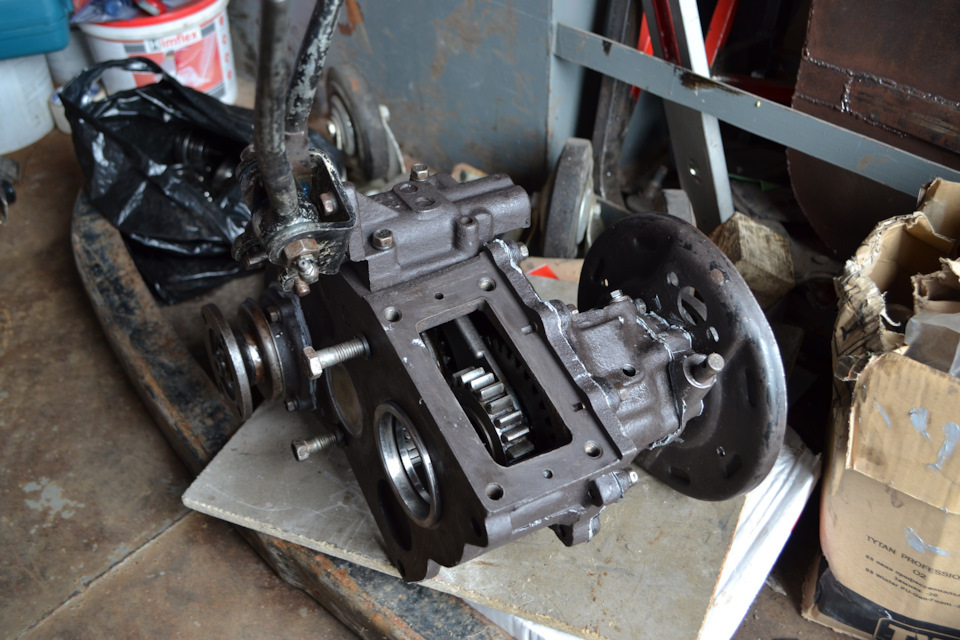

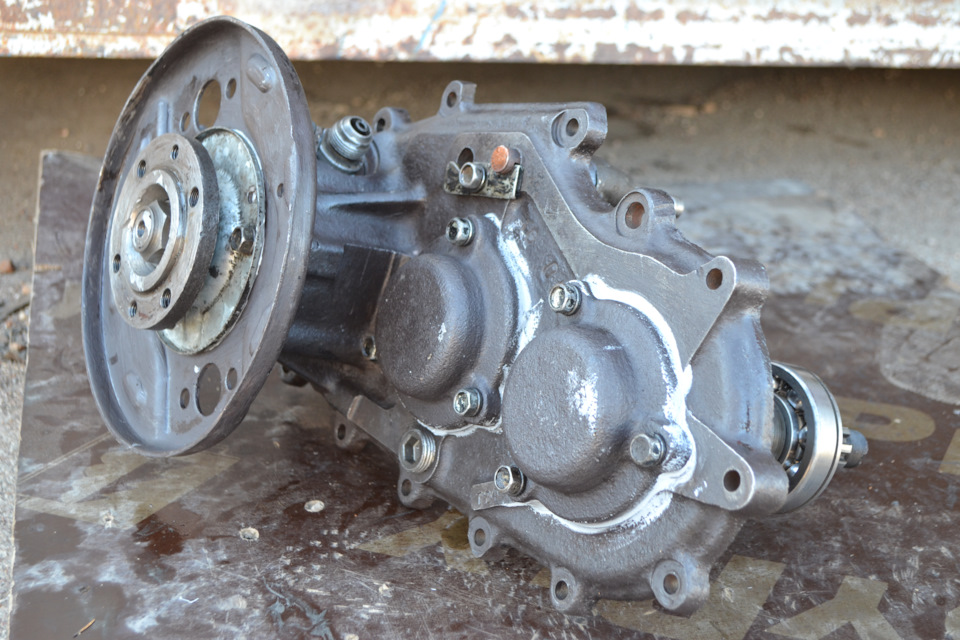

Раздаточная коробка в собранном виде

Просто обойтись заменой на новые не получится. На сайте Василия Харчишина решение есть, и довольно толковое. Но мне оно показалось тяжелым для исполнения. Искал на драйве у соплеменников, но оказывается, это харчишинское решение достаточно популярно и многие не боятся браться за такой ремонт. Более-менее подробное описание такой работы нашел у snaip3153, списался, уточнил некоторые моменты и решился!

Подшипники

Для начала приобрел подшипники.

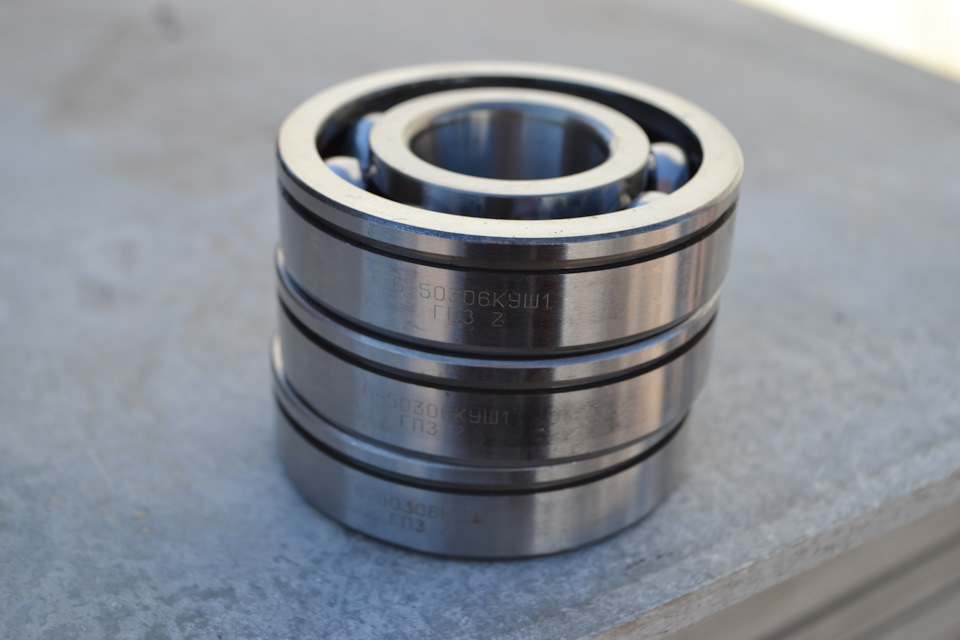

Вот такие для вала переднего моста и промвала. В отличии от номинальных при вращении вообще не издают никаких звуков, словно в вакууме.

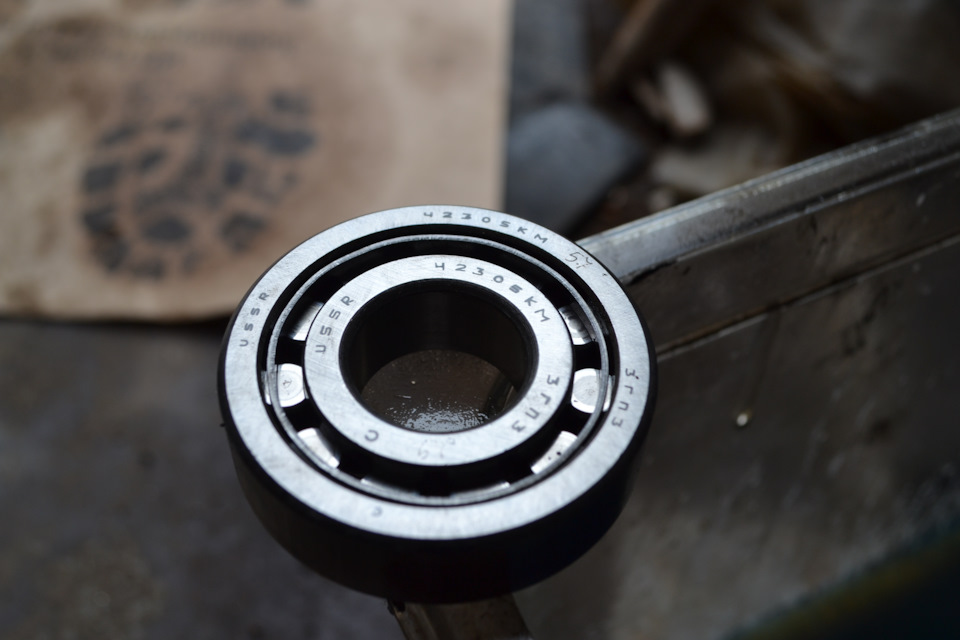

Вот такой, только российского производства (на фото тот, что стоял на моей раздатке до ремонта), на промвал

Вот такой на наружную сторону вала заднего моста

Вот такой на внутреннюю

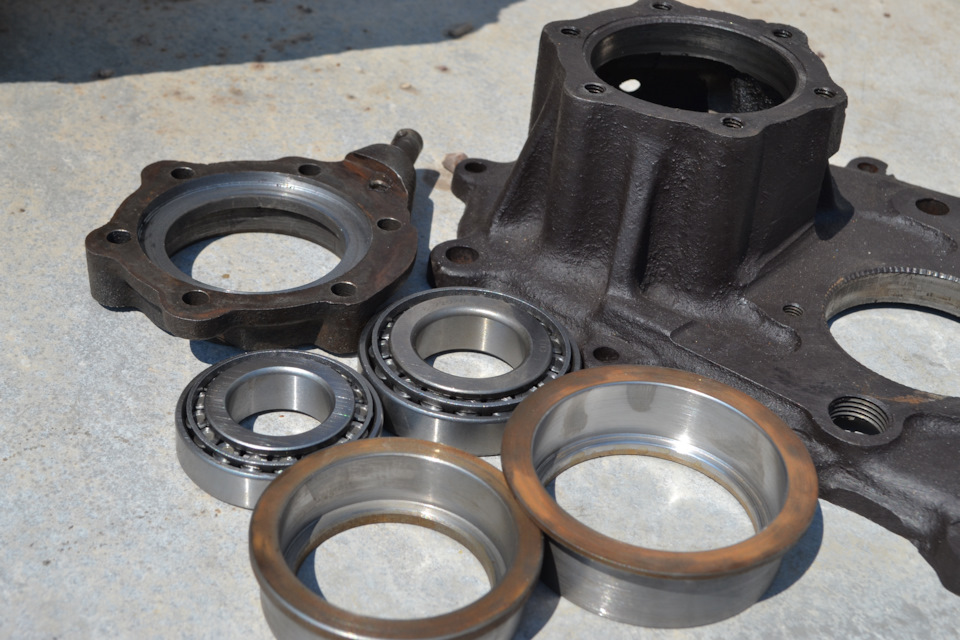

Исходя из размеров роликовых подшипников и основываясь на опыт сделал чертежи будущих втулок.

Чертеж внутренней втулки

Чертеж наружной втулки

Токарь

Оказывается это капец какой дефицит! В Стерлитамаке.

Разного сорта охламонов дохрена, но настоящего мастера найти очень трудно! Особенно для человека профессионально не связанного с механикой, автомобильным ремонтом и типа того. С момента поиска до момента получения готового изделия я потратил две недели! Охренеть! Причем на саму работу мастеру понадобилось около трех часов.

В итоге мастер нашелся и заветные втулки у меня!

Сборка №1

Токарь посоветовал сажать нагрев/остудив детали. Корпус крышки был нагрет на солнце (благо у нас около +38 градусов бомбит), втулки и обоймы остужены в морозильнике.

На месте

Вид снаружи

Вид изнутри

Проблем с запрессовкой не было, все село на cвое место отлично. Самый гемор — это тепловой зазор. Очень долго провозился и промучался с выставлением этого самого зазора между подшипниками. Трудность в том, что доработка не ограничивается только впрессовкой втулок, есть очень немаловажная составляющая по устройству масляной магистрали к роликовым коническим подшипникам. Так как это интеллектуальный труд уважаемого мной человека, то здесь описывать не вижу смысла, желающие могут легко все узнать у него на сайте.

Короче, из-за отсутствия опыта и должного измерительного инструмента, мне пришлось достаточное количество раз собирать и разбирать узел. Капец! В итоге подобрал я эти десятые доли и все собрал. На новых прокладках, герметике, аккуратненько.

Дошла очередь до установки новой вилки переключения пониженной/прямой передач. Вилка — ОГОНЬ! Старую со штока снял и поставил новую без проблем. Вставил на место, начал переключать ПОНИЖЕННАЯ-НЕЙТРАЛЬ-ПРЯМАЯ, чтобы проверить правильность сборки и вот тут обнаружился косяк.

Шестерня вала слишком далеко стоит от корпуса и вилка всей плоскостью трется об нее при включении прямой передачи

Психанул, разобрал все к херам, выбил внутреннюю втулку и отвес токарю, чтобы снял дополнительно 1,3 мм.

Демонтированная внутренняя втулка

Сразу хочу уточнить!

НА ЧЕРТЕЖАХ УКАЗАНЫ ОКОНЧАТЕЛЬНЫЕ РАЗМЕРЫ С УЧЕТОМ ВСЕХ ПРОДЕЛАННЫХ ПЕРЕТОЧЕК!

Сборка №2

Второй раз собирал уже с совсем неромантичным настроением!

Конечно же сажал втулку «на горячую», все-таки нагруженное место и эта деталь должна в нем сидеть очень плотно. Тепловой зазор выставил уже пошустрее.

Проверка зазора. Гайка до упора затянута, вал вращается, все хорошо

Дополнительная проточка втулки эффект дала, но решил перестраховаться и слегка доработал паз под шарик в штоке в положении «прямая передача» и установил ограничитель, чтобы быть уверенным, что зазор между вилкой и шестерней будет.
