Недели 2 назад случилась беда не включаются фонари заднего хода и соответственно камера. Насколько быстро мы привыкаем к хорошему, что теперь отсутствие картинки с камеры затрудняет движение задним ходом.
Начал проводить расследование:
- Проверить предехранитель. Фонари заднего хода сидят на одном предохранителе с омывайкой лобового стекла. Омывайка работает и соответственно предохранитель цел.
- Значит датчик включения фонарей заднего хода.
Ну я как путная «Маша» зашел на exist посмотрел по каталогам номер з/ч он мне выдавал только двух контактные датчики.

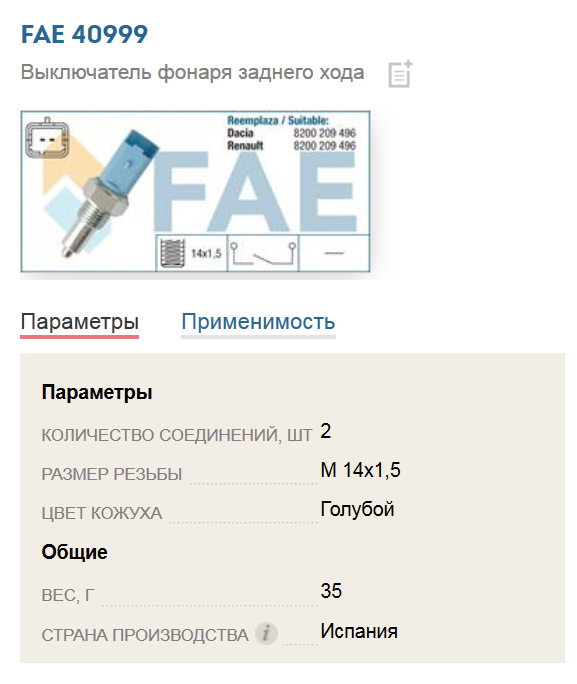

Запчасти на фото: 8200209496
Его и заказал. Пришел день «Х» замены, снял защиту на подкрылке и о боже там кассета с тремя проводами.
Меня посетили сомнения может это не тот датчик, начал искать еще датчики на коробке. Защел в интернет нет все таки это он. Пробил оригинальный номер 82 00 177 178 и он мне выдает применимость Laguna, Megane и т.д. но не Логан 2. пришлось перезаказывать новые з/ч.
Замена выключателя фонарей света заднего хода Renault Logan 2
Выключатель установлен в торец картера коробки передач снизу. Доступ к нему затрудняет подрамник.
Для выполнения работы потребуются мультиметр, смотровая канава или эстакада.
1. Устанавливаем автомобиль на смотровую канаву или эстакаду.
2. Снимаем защиту картера двигателя,
3. Сдвигаем стопор фиксатора.
4. Нажимаем фиксатор и отсоединяем колодку проводов от выключателя фонарей света заднего хода.
5. Осматриваем контакты колодки жгута проводов. В случае обнаружения окислов обрабатываем их средством для очистки и защиты электрических контактов.
6. Подсоединяем щупы омметра к выводам 1 и 2 выключателя. При включении передачи заднего хода цепь выключателя должна замкнуться, сопротивление должно быть близко к нулю. В противном случае выключатель заменяем.
У выключателя с тремя выводами, при нахождении рычага включения передач в нейтральном положении, цепь между выводами 2 и 3 (вывод датчика нейтральной включения передачи) замкнута, при включении любой передачи цепь размыкается.
7. Для замены выключателя ключом на 24 мм выворачиваем его из картера и заворачиваем в отверстие новый.
Если автомобиль установлен на горизонтальной поверхности, то масло не будет вытекать из отверстия, так как выключатель установлен выше уровня масла.
8. Ветошью удаляем потеки масла.
9. Доливаем в коробку передач трансмиссионное масло.
10. Устанавливаем защиту картера двигателя.
Датчик заднего хода Рено Логан: где находится, замена
Продукция известного французского автомобильного бренда не является исключением из этого правила. Датчики подсветки заднего хода Рено Логан можно обнаружить в каждой машине этой марки. А заняться подобным «квестом» может возникнуть необходимость, когда эта деталь перестает правильно работать.Где находится ДЗХ Рено Логан
Если лампы подсветки заднего пространства исправны, то причина неисправности заключается в обрыве проводки либо в выходе из строя датчика заднего хода. Если эта проблема наблюдается время от времени, то, скорее всего, контакты ДЗХ сильно износились и необходимо срочно осуществить замену этой детали.
Обнаружить эту деталь не составит большого труда. Если посмотреть на коробку передач Рено Логан с левой стороны, то можно увидеть небольшой выступ с торчащими из него проводами. Эта деталь и будет являться датчиком заднего хода.
Как заменить
Если неисправность ДЗХ Рено Логан не вызывает сомнений, то эту деталь можно легко заменить самостоятельно. Перед выполнением работ потребуется только приобрести новую деталь и установить ее вместо изделия, которое отслужило свой срок. Чтобы обеспечить продолжительную работу после осуществления подобно ремонта, рекомендуется приобрести оригинальную запчасть под артикулом Renault 8200209496. Также потребуется приготовить ветошь, гаечные ключи и емкость для сбора масла.
Процедура замены ДЗХ Рено Логан осуществляется в такой последовательности:
- Установить автомобиль на ровную площадку.
- Поддомкратить автомобиль.
- Снять левое колесо.
- Удалить защитный кожух КПП.
- Отсоединить колодку проводов от датчика.
- Открутить неисправную деталь (ключ на «24»).
- Установить новый ДЗХ.
- Подключить провода.
Осуществить ремонтную операцию следует как можно скорее, ведь после удаления старой детали из отверстия может вытекать масло. Если по тем или иным причинам это невозможно, то на время отсутствия этой детали следует установить широкую емкость для сбора трансмиссионной жидкости.
Советы и рекомендации
Некоторые советы при замене датчика заднего хода могут быть полезны начинающим автомеханикам, например:
- Отсутствие задней подсветки может быть вызвана окислением клемм, подключаемых к ДЗХ. Чтобы убедиться в том, что диэлектрический слой окислов не является причиной отсутствия электрического контакта, следует отсоединить провода и тщательно осмотреть клеммы. При наличии загрязнения их следует тщательно очистить.
- Если не удается приобрести оригинальную деталь, то можно использовать следующие аналоги: Akrado AK8200209496 или Vemo V46730009.
- Демонтированный датчик можно проверить с помощью мультиметра. При отсутствии нажима на шток ДЗХ сопротивление детали должно отсутствовать, а при нажиме – измерительный прибор на исправном ДЗХ покажет небольшое значение этого параметра.
Если выполнять работу по замене датчика аккуратно и по инструкции, то после установки новой детали система подсветки заднего пространства Рено Логан будет работать в штатном режиме.
