Предохранители и Реле Kia Sorento 1
Рассмотрены автомобили с бензиновым и дизельным двигателями 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
Внимание! Расположение, номинал, а также обозначение предохранителей и реле может отличаться от вашего, в зависимости от года выпуска и модели двигателя.
Расположение монтажного блока под капотом.
Слева двигатель D4CB, справа G4GS, G6CU.
Дополнитльный блок в моторном отсеке с дизельным двигательем.
Назначение предохранителей и реле моторного отсека (дизель, бензин).
Монтажный блок реле и предохранителей в салоне Kia Sorento. Расположение.
Расшифровка
Предохранители Киа Соренто (XM), 2009 — 2019
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
В моторном отсеке
Основной блок находится слева рядом с АКБ.
| Схема и фото элементов в блоке | |
|---|---|
| Вариант1 | Вариант2 |
  |   |
Предохранители | |
Реле | |
| Доп. Блок (дизельные модели) |
|---|
 |
|
В салоне
Блок расположен под приборной панелью за защитной крышкой со стороны водителя.
Фото — пример (вариант 2)
| Схема элементов в блоке салона Киа Соренто 2 | ||
|---|---|---|
| Вариант 1 | ||
 | ||
| № | Расшифровка | Ток, А |
| MODULE 2 | Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания | 10 |
| MODULE 1 | Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа | 7,5 |
| A/BAG IND | Комбинация приборов (IND.), Цифровые часы | 10 |
| A/BAG | Модуль управления SRS, модуль PODS | 15 |
| START | Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM | 7,5 |
| WIPER RR | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) | 15 |
| WIPER FRT | Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя) | 25 |
| MODULE 3 | Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс. | 10 |
| A/CON | Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора) | 7,5 |
| AMP | Усилитель | 30 |
| P/OUTLET 1 | Питание туннеля главной консоли (розетка, прикуриватель) | 15 |
| P/OUTLET 2 | Предохранитель прикуривателя Соренто 2, Розетка | 20 |
| BLOWER RR | Заднее реле вентилятора кондиционера | 20 |
| P/WDW LH | Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя | 25 |
| P/WDW RH | Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника | 25 |
| DR LOCK | Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право | 20 |
| SMART KEY 4 | Кнопка пуска-останова, ЭБУ электронного ключа | 10 |
| S/HTR FRT | ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс. | 20 |
| P/SEAT DRV | Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя | 30 |
| P/SEAT PASS | Переключатель сиденья пассажира | 20 |
| HTD STRG | Обогрев рулевого колеса | 15 |
| F/LID | Выкл. крышки люка топливо заливной горловины | 15 |
| MODULE 4 | Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс. | 10 |
| HTD MIRR | Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером | 10 |
| SMART KEY_1 | Блок управления эл. ключами | 25 |
| SMART KEY_2 | 7,5 | |
| SMART KEY_3 | 7,5 | |
| S/HEATER RR | блок реле ICM (реле обогревателя заднего левого/ правого сиденья) | 15 |
| INTERIOR LAMP | Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс | 10 |
| AUDIO MEDIA | Аудио, A / V, МТС | 15 |
| MEMORY | Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал) | 10 |
| Вариант 2 | ||
 | ||
Блок предохранителей и реле Kia Sorento 1
Рассматриваем автомобиль Kia Sorento 1 поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска, с дизельными и бензиновыми двигателями.
Предохранители и реле под капотом Киа Соренто 1
Блок предохранителей и реле в моторном отсеке размещен между крылом и АКБ. В автомобилях с дизельными двигателями устанавливается дополнительный блок(на фото №2).
Для доступа к блоку необходимо снять защитную крышку. На внутренней стороне крышки есть актуальная схема предохранителей с обозначением.
Основной блок предохранителей и реле под капотом Киа Соренто 1
Схема блока предохранителей Киа Соренто 1 (дизельный двигатель)
Схема блока предохранителей Киа Соренто 1 (бензиновый двигатель)
Описание
| FUEL | 15А Реле топливного насоса |
| HORN | 15А Реле сигнала |
| HEAD (HI) | 15А Лобовая фара, кластер |
| HEAD (LO) | 15А Лобовая фара |
| H/LP WASH | 20А Омыватель головной лампы |
| H/BURN | 20А Топливный обогреватель кабины |
| ECU | 10А ЭБУ двигателя и АКПП, система управления электро вентиляторами |
| 02 (DN) | 15А Задний датчик кислорода |
| 02 (UP) | 15А Передний датчик кислорода |
| P/TRN | 10А Главное реле, генератор |
| P/W (LH) | 25А Электро управление левыми окнами |
| P/W (RH) | 25А Электро управление правыми окнами |
| DEF | 25А Реле обогревателя |
| MAIN | 120А Генератор |
| IGN1 | 40А Ключ зажигания |
| IGN2 | 30А Реле стартера, Ключ зажигания |
| ABS | 40А Устройство управления ABS |
| F/BLW | 30А Реле переднего вентилятора |
| F/FOG | 15А Реле передней противотуманной фары |
| EXT | 15А ДХО, подсветка номера, габаритные огни, указатели поворота |

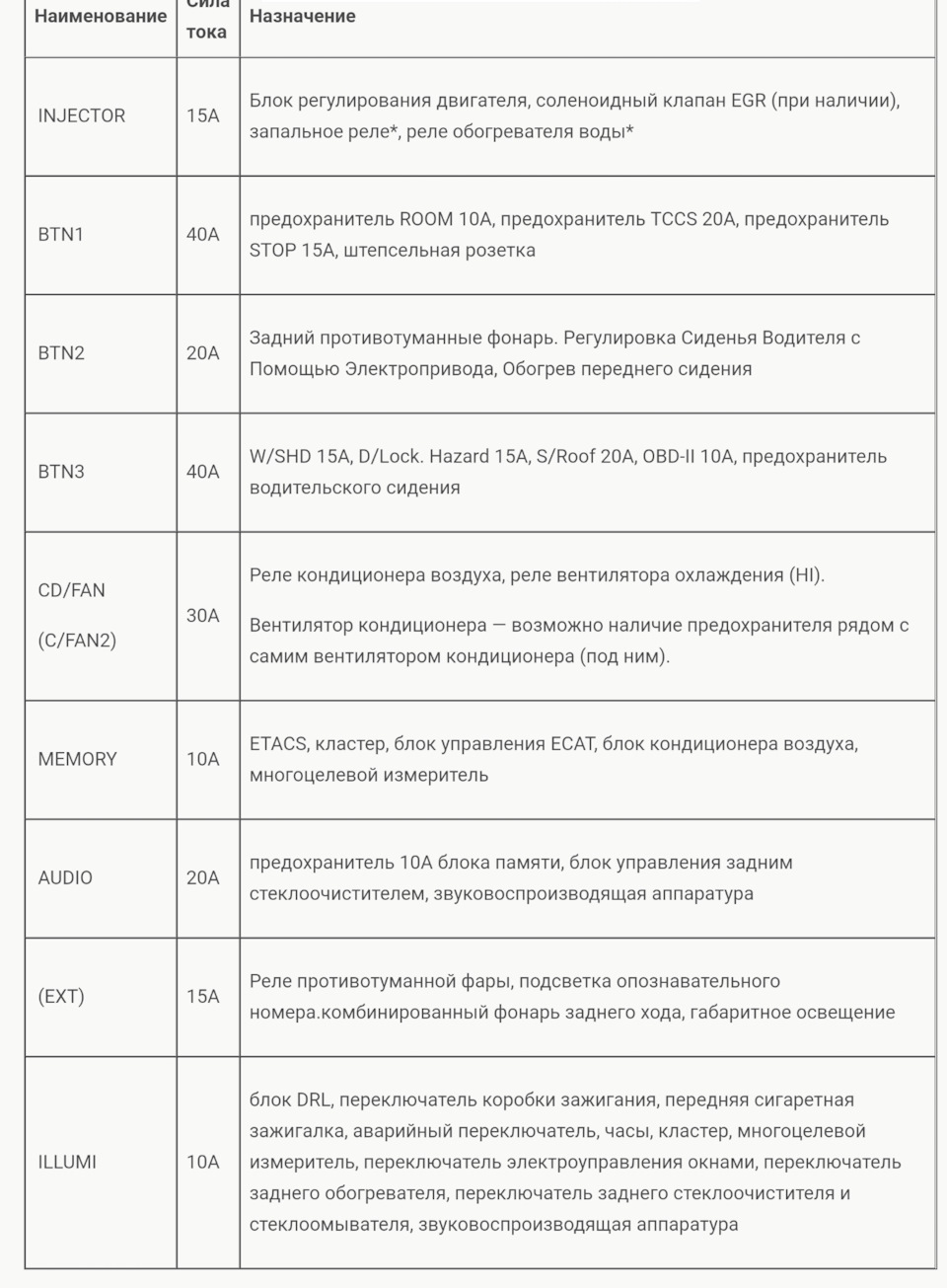

Реле
| INJECTOR | 15А Блок регулирования двигателя, соленоидный клапан EGR (при наличии), реле обогревателя |
| BTN1 | 40А предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка |
| BTN2 | 20А Задний противотуманные фонарь, Регулировка сиденья водителя с помощью электропривода, обогрев переднего сидения |
| BTN3 | 40А W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения |
| CD/FAN (C/FAN2) | 30А Реле кондиционера воздуха, реле вентилятора охлаждения (HI) |
| MEMORY | 10А ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель |
| AUDIO | 20А предохранитель 10А блока памяти, блок управления задним стекло очистителем, звуко воспроизводящая аппаратура |
| (EXT) | 15А Реле противотуманной фары, подсветка опознавательного номера, комбинированный фонарь заднего хода, габаритное освещение |
| ILLUMI | 10А блок DRL, Подсветка, переключатель коробки зажигания, подсветка прикуривателя, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электро управления окнами, переключатель заднего обогревателя, переключатель заднего стекло очистителя и стекло омывателя, звуко воспроизводящая аппаратура |

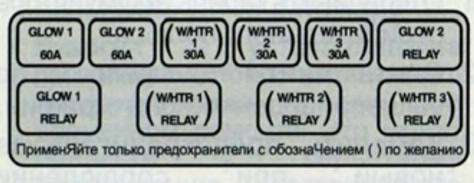

Схема дополнительный блока (дизельные двигатели)
Здесь размещены предохранители и реле отвечающие за работу двигателя (GLOW — свечи накала, W/HTR — дополнительный обогреватель).
Предохранители и реле салоне Киа Соренто 1

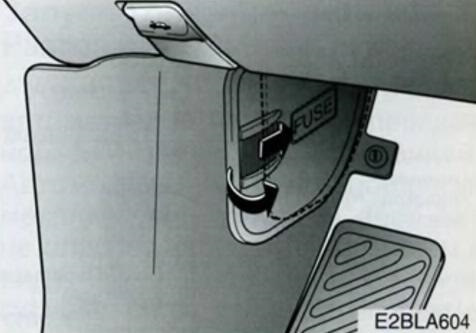

Монтажный блок расположен в ногах у водителя. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с описанием.
Схема блока предохранителей Киа Соренто 1 (вариант 1)
Схема блока предохранителей Киа Соренто 1 (вариант 2)

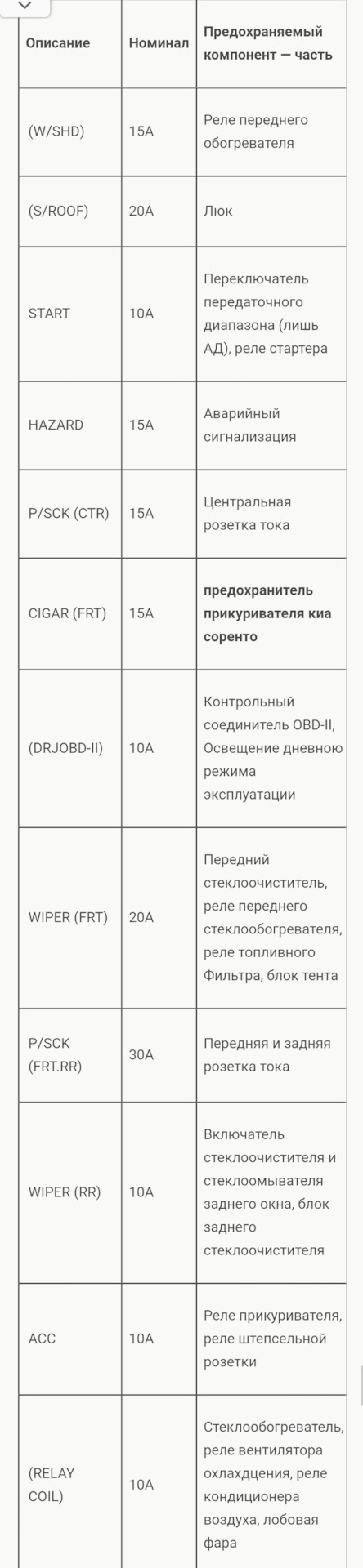

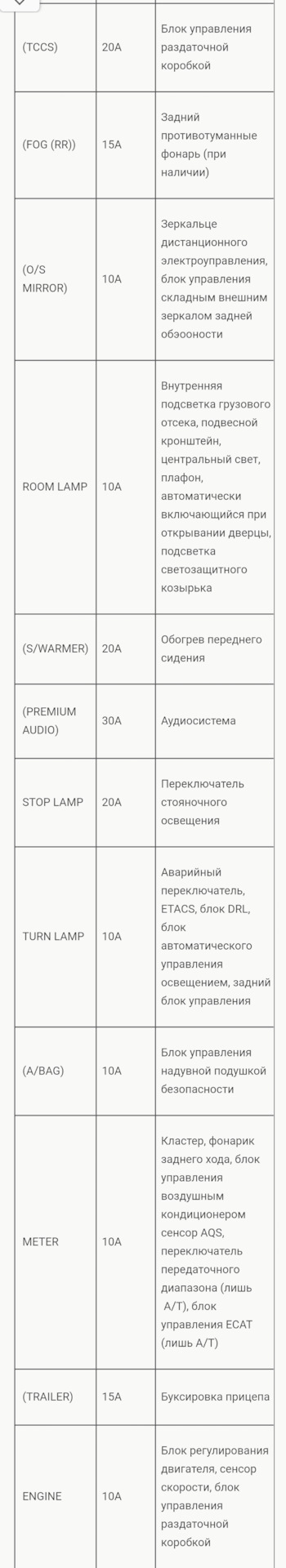

Описание
| W/SHD | 15А Реле переднего обогревателя |
| S/ROOF | 20А Блок люка |
| START | 10А Переключатель передаточного диапазона (лишь АД), реле стартера |
| HAZARD | 15А Лампа аварийной сигнализации |
| P/SCK (CTR) | 15А Центральная розетка тока |
| CIGAR (FRT) | 15А Предохранитель прикуривателя Киа Соренто 1 |
| DRJOBD -II | 10А Контрольный соединитель OBD-II, Освещение дневною режима эксплуатации |
| WIPER FRT | 20А Передний стекло очиститель, реле переднего стекло обогревателя, реле топливного фильтра, блок люка |
| P/SCK FRT.RR | 30A Передняя и задняя розетка тока |
| WIPER (RR) | 10А Включатель стекло очистителя и стекло омывателя заднего окна, блок заднего стекло очистителя |
| ACC | 10А Реле прикуривателя, реле штепсельной розетки |
| RELAY COIL | 10А Стекло обогреватель, реле вентилятора охлаждения, реле кондиционера воздуха, передняя фара |
| TCCS | 20А Блок управления раздаточной коробкой |
| FOG (RR) | 15А Задний противотуманные фонарь (при наличии) |
| O/S MIRROR | 10А Электро зеркала, блок управления складным внешним зеркалом задней обзорности |
| ROOM LAMP | 10А Внутренняя подсветка грузового отсека, подвесной кронштейн, центральный свет, плафоны, автоматически включающийся при открывании дверцы, подсветка светозащитного козырька |
| S/ WARMER | 20А Обогрев передних сидений |
| PREMIUM AUDIO | 30А Аудио устройство |
| STOP LAMP | 20А Переключатель стояночного освещения |
| TURN LAMP | 10А Сигналы поворота, задний блок управления фарами |
| A/BAG | 10А Блок управления подушками безопасности |
| METER | 10А Приборы, фонарик заднего хода, блок управления воздушным кондиционером сенсор AQS, переключатель передаточного диапазона (лишь A/T), блок управления ЕСАТ (лишь A/T) |
| TRAILER | 15А Прицеп |
| ENGINE | 10А Блок регулирования двигателя, сенсор скорости, блок управления раздаточной коробкой |
Отдельно под панелью установлены реле сигнала, указателей поворота.
Предохранители и реле KIA Sorento
В этой статье мы рассмотрим второе поколение KIA Sorento (XM), выпускавшееся с 2010 по 2015 год. Здесь вы найдете схемы блоков предохранителей для KIA Sorento 2010, 2011, 2012, 2013, 2014 и 2015 годов, чтобы получить информацию о расположение автомобиля панель предохранителей внутри автомобиля и выяснение назначения каждого предохранителя (расположение предохранителя) и реле.
Расположение блока предохранителей
Приборная доска
Блок предохранителей расположен за крышкой на водительской стороне панели приборов.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.
Схемы блока предохранителей
2010, 2011, 2012, 2013
Назначение предохранителей в щитке приборов (2010-2013)
| Описание | Оценка усилителя | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 2 | 10А | Панель приборов (IND./MICOM), модуль контроля давления в шинах, аудиосистема, многофункциональный переключатель (Remocon), зуммер системы помощи при парковке сзади. Релейный блок ICM (реле DBC), переключатель ESC, переключатель DBC, датчик угла поворота рулевого колеса, генератор, модуль управления интеллектуальным ключом аудио / видео и головное устройство навигационной системы, задний монитор, IPM (BCM IG1) |
| МОДУЛЬ 1 | 10А | Блок управления интеллектуальным ключом, блок управления системой помощи при парковке сзади E / R Блок предохранителей / реле (предохранитель — B / UP LP, ABS, ECU 2), PDM, ECM 4WD |
| САПР | 7,5 А | Выключатель системы помощи при парковке сзади |
| A / IND. СУМКА | 10А | Панель приборов (IND.), Модуль PODS, цифровые часы |
| СУМКА | 15А | Модуль управления SRS |
| НАЧАЛО | 7,5 А | E / R Блок предохранителей и реле (реле — пуск, дополнительный пуск, охранная сигнализация), PDM |
| Задний дворник | 15А | Блок реле ICM (реле заднего стеклоочистителя), выключатель электродвигателя заднего стеклоочистителя, переключатель заднего стеклоочистителя |
| Дворник ФРТ | 25А | Реле E / R и блок предохранителей (реле стеклоочистителя (нижний предел), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| АУДИО 2 | 7,5 А | AMP, выключатель питания наружных зеркал заднего вида, модуль управления Smart Key, PDM, аудио, аудио / видео и головное устройство навигации, цифровые часы, IPM (BCM ACC), отсек для DVD-плеера, задний монитор |
| P / ВЫХОД RR | 15А | Задняя розетка |
| P / FRT ВЫХОД | 25А | Розетка водителя / пассажира |
| МОДУЛЬ 3 | 7,5 А | Не используется |
| A / CON | 7,5 А | Передний модуль управления кондиционером, активный датчик в салоне, блок ионизации, PDM, блок реле ICM (реле подогрева переднего сиденья, реле заднего кондиционера) Блок предохранителей / правого реле (реле вентилятора), электродвигатель люка на крыше, электрохромное зеркало, IPM (BCM IG2) |
| AMP | 30А | AMP |
| ДХО | 7,5 А | Земля (GE01) |
| А / С РУЧНЫМ | 7,5 А | PCM, резистор переднего вентилятора, блок управления передним кондиционером |
| КОНДИЦИОНЕР АВТОМОБИЛЯ | 7,5 А | Блок управления передним кондиционером |
| B / A РОГ | 10А | Реле звукового сигнала |
| КОНДИЦИОНЕР ЗАДНЕГО ВОЗДУХА | 20А | Блок реле ICM (заднее реле кондиционера) |
| P / WDW LH | 25А | Реле электрического стеклоподъемника водителя, главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника слева сзади, Модуль электрического стеклоподъемника безопасности водителя |
| P / WDW RH | 25А | Реле электрического стеклоподъемника пассажира, главный переключатель электрического стеклоподъемника Переключатель электрического стеклоподъемника пассажира, выключатель заднего правого стеклоподъемника |
| МОДУЛЬ | 15А | Аудио, аудио / видео и навигационное устройство, радиоприемник, IPM (BCM B +), задний монитор |
| КОМНАТА LP | 10А | Комбинация приборов (IND.), Цифровые часы, разъем для передачи данных модуля управления кондиционером спереди, дверной переключатель, реле автоматического выключения лампы освещения салона, лампа консоли фары (лампа MAP), лампа багажного отделения, лампа для раковины водителя / пассажира Электрохромное зеркало |
| ДЕРЖАТЕЛЬ LP | 10А | Лампа противоскользящая для двери водителя / пассажира, DVD-плеер |
| ЗАМОК DR | 20А | Реле блокировки / разблокировки дверей, блок реле ICM (двухоборотное реле разблокировки) Привод замка двери водителя / пассажира, привод замка задней двери, левый / правый |
| PDM | 20А | PDM |
| LUCA | 20А | Люк на крыше |
| ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ | 10А | PDM, модуль управления смарт-ключом, кнопочный переключатель пуска / остановки, опора FOB, соленоид ключа |
| S / HTR FRT | 20А | Блок реле ICM (реле обогрева переднего сиденья) |
| P / СИДЕНЬЕ | 30А | Выключатель сиденья водителя с электроприводом, выключатель поясничной опоры водителя |
| 4WD | 10А | ЭБУ 4WD, переключатель спортивного режима |
| ОПАСНОСТИ | 15А | IPM (модуль прошивки) |
| F / КРЫШКА | 15А | Реле задней двери, привод задней двери, выключатель двери топливного бака |
| TPMS | 10А | Модуль контроля давления в шинах |
| ЗЕРКАЛО HTD | 10А | Наружное зеркало заднего вида с электроприводом водителя / пассажира, блок управления переднего кондиционера |
| РАЗЪЕМ ПИТАНИЯ | ПРЕДОХРАНИТЕЛЬ — МОДУЛЬ, ПОМЕЩЕНИЕ НД, ДЕРЖАТЕЛЬ НД |
Назначение предохранителей в моторном отсеке (2010-2013 гг.)
| Описание | Оценка усилителя | Защищенный компонент |
|---|---|---|
| ALT | 175A | Генератор |
| НЕСКОЛЬКО ПРЕДОХРАНИТЕЛЕЙ: | ||
| I / PB + 2 | 60А | IPM (предохранитель — S / HTR FRT, P / SEAT, разъем питания — MODULO, ROOM LP DOOR LP) |
| ВОЗДУХОДУВКА | 40 А | Реле вентилятора |
| RR HTD | 40 А | Реле обогрева заднего стекла |
| АБС 1 | 40 А | Модуль управления ESC, универсальный тестовый разъем |
| АБС 2 | 40 А | Модуль управления ESC, универсальный тестовый разъем |
| I / PB + 3 | 60А | IPM (предохранитель — ОПАСНО, TPMS, F / COVER) |
| I / PB + 1 | 60А | IPM (предохранитель — DR LOCK, SUN ROOF, 4WD, PDM, SMART KEY) |
| ПЕРЕКЛЮЧАТЕЛИ: | ||
| IGN 2 | 40А | Реле стартера, Smart Keyless — Замок зажигания, Умный ключ — Блок реле PDM (реле IGN2) |
| ПРИЦЕП | 30А | Розетка прицепа |
| IGN 1 | 30А | Smart Keyless — Замок зажигания, умный ключ — Релейный блок PDM (реле IGN1) |
| РОГ | 15А | Реле звукового сигнала |
| СТОП LP | 15А | Выключатель стоп-сигнала, блок реле ICM (реле DBC) |
| B + ДАТЧИК | 15А | Индикатор заряда батареи |
| ДЕЙЗЕР | 15А | Реле обогревателя переднего стеклоочистителя |
| C / FAN | 50А | Реле вентилятора системы охлаждения, низкая / высокая мощность |
| I / PB + 4 | 50А | IPM (предохранитель — P / WDW LH, P / WDW RH, B / A HORN, A / CON REAR, AMP) |
| ЭБУ 2 | 7,5 А | Вспомогательное реле стартера, PCM, переключатель диапазона движения, генератор (G6DC) |
| Пресс | 7,5 А | Модуль управления ESC, многоцелевой контрольный разъем, выключатель стоп-сигнала (G4KE) |
| Б / СУ LP | 7,5 А | Реле фонарей заднего хода (A / T), переключатель света заднего хода (M / T) |
| Коробка EMS: | ||
| ЭБУ | 30А | Реле управления двигателем |
| ЭБУ 3 | 20А | G4KE — Катушка зажигания n. 1 / 2/3/4, конденсатор G6DC — катушка зажигания № 172 / 3/4/5/6, конденсатор № 1/2 |
| ДАТЧИК 1 | 10А | G4KE — регулируемый клапан впускного коллектора, датчик положения коленчатого вала, модуль иммобилайзера, датчик положения распредвала No. 1/2, No. 1/2, управляющий электромагнитный клапан продувка адсорбера, запорный клапан адсорбера, реле вентилятора (низкий уровень) G6DC — клапан коллектора с регулируемым входом № 1/2, модуль иммобилайзера, электромагнитный клапан продувки адсорбера, масляный клапан № 1/2 (слив), клапан регулирования масла № 1 / 2 (вход), запорный клапан адсорбера |
| ДАТЧИК 2 | 10А | G6DC — реле охлаждающего вентилятора (низкий уровень), выключатель стоп-сигнала |
| ДАТЧИК 3 | 10А | G4KE — Сопло № 1 / 2/3/4, реле кондиционера G6DC — PCM, инжектор # 1/273/4/5/6, реле кондиционера |
| ДАТЧИК 4 | 15А | G4KE — лямбда-зонд вверх / вниз, реле топливного насоса G6DC — PCM, датчик кислорода №1 / 2/3/4, реле топливного насоса, привод переменного заряда |
| ЭБУ 1 | 15А | PCM |
| A / CON | 10А | Реле кондиционера |
| F / НАСОС | 15А | Реле топливного насоса |
2010 RHD (Великобритания)
Назначение предохранителей в щитке приборов (2010 RHD)
Назначение предохранителей в моторном отсеке (2010 RHD)
Дополнительная панель предохранителей в моторном отсеке (при наличии)
2014, 2015
Приборная доска
Назначение предохранителей приборной панели (2014, 2015)
| Описание | Оценка усилителя | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 2 | 10А | Комбинация приборов (IND./MICOM), датчик угла поворота рулевого колеса, генератор, модуль управления Smart Key, головное аудио / видео и навигационное устройство, STOP_SW, SI_ECU, HLLD LH / RH |
| МОДУЛЬ 1 | 7,5 А | СПОРТ ПО / KEY_SOL, РЕЖИМ SPORT_MODE_SW |
| A / IND. СУМКА | 10А | Панель приборов (IND.), Цифровые часы |
| СУМКА | 15А | Модуль управления SRS, модуль PODS |
| НАЧАЛО | 7,5 А | E / R Блок предохранителей и реле (реле — пуск, дополнительный пуск, охранная сигнализация), PDM |
| Задний дворник | 15А | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| Дворник ФРТ | 25А | Реле E / R и блок предохранителей (реле стеклоочистителя (нижний предел), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| МОДУЛЬ 3 | 10А | Переключатель ESC, передний модуль управления кондиционером, комбинация приборов, аудиосистема, MTS, главный блок аудио / видео и навигационной системы, модуль контроля давления в шинах, главный переключатель стеклоподъемников, ЭБУ 4WD, P_WDW_PAS_ SW_IMS, помощь при парковке сзади, FRT_DRV_SEAT_EXT, FRT_PASS_SEAT_EXT CONSOLE_EXTN , IPM (BCM IG1) |
| A / CON | 7,5 А | Передний модуль управления кондиционером, активный датчик салона, ионизация кластера, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора) |
| AMP | 30А | AMP |
| P / OUT 1 | 15А | – |
| P / OUT 2 | 20А | LUGGAGE_POWER_OUTLET, FRT_POWER_OUTLET_DRV |
| ВОЗДУХОДУВКА RR | 20А | Блок реле ICM (заднее реле кондиционера) |
| P / WDW LH | 25А | Реле электрического стеклоподъемника водителя, главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника слева сзади, Модуль электрического стеклоподъемника безопасности водителя |
| P / WDW RH | 25А | Реле электрического стеклоподъемника пассажира, главный переключатель электрического стеклоподъемника Переключатель электрического стеклоподъемника пассажира, выключатель заднего правого стеклоподъемника |
| ЗАМОК DR | 20А | Реле блокировки / разблокировки дверей, блок реле ICM (реле с двумя поворотами), привод замка двери водителя / пассажира, привод замка левой / правой двери, блок реле ICM (реле T / GATE LATCH) |
| ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ 4 | 10А | PDM, кнопка включения / выключения, поддержка FOB |
| S / HTR FRT | 20А | FRT_D RV SEAT_EXT, FRT PAS S_SEAT_EXT |
| P / SEAT DRV | 30А | Выключатель сиденья водителя с электроприводом, выключатель поясничной опоры водителя |
| СИДЕНЬЕ P / PASS | 20А | Выключатель электрического пассажирского сиденья |
| HTD STRG | 15А | Руль с подогревом |
| F / КРЫШКА | 15А | Переключатель крышки топливного бака |
| МОДУЛЬ 4 | 10А | Переключатель зеркала O / S, переключатель электрического стеклоподъемника, блок предохранителей и реле E / R (ВЫХОДНАЯ МОЩНОСТЬ), цифровые часы, MTS, аудио, аудио / видео и головное устройство навигации |
| ЗЕРКАЛО HTD | 10А | Наружное зеркало заднего вида с электроприводом водителя / пассажира, блок управления переднего кондиционера |
| SMART_KEY_1 | 25А | УМНЫЙ КЛЮЧ / БЛОК SMK |
| SMART_KEY_2 | 7,5 А | Интеллектуальный ключевой модуль управления |
| SMART_KEY_3 | 7,5 А | Интеллектуальный ключевой модуль управления |
| S / ОБОГРЕВАТЕЛЬ RR | 15А | Релейный блок ICM (БАЛАНСИРОВКА ЛЕВОГО ЛЕВОГО СИДЕНИЯ), Релейный блок ICM (БАЛАНСИР ЗАДНЕГО ПРАВОГО СИДЕНЬЯ) |
| ВНУТРЕННЯЯ ЛАМПА | 10А | DR SCUFF LP DRV, DR SCUFF LP PASS, DR WARNG SW, S VISOR LP LH / RH, OHC LAMP, ROOM LP, RL / RR ПЕРСОНАЛЬНАЯ ЛАМПА, ЗАГРУЗОЧНАЯ ЛАМПА |
| МУЛЬТИМЕДИА | 15А | Штатная магнитола, A / V и навигационная система, МТС |
| ОБЪЕМ ПАМЯТИ | 10А | OBD II, передний блок управления кондиционером, TPMS, цифровые часы, ВНУТРЕННЕЕ ЗЕРКАЛО, S WARMER SW LH / RH, AIR VENT SEAT SW LH / RH, CLUSTER, 0 S MIRR SW, P WDW MAIN SW, FRT DRV SEAT EXT, P WDW PASS SW |
Моторного отсека
Назначение предохранителей в моторном отсеке (2014, 2015)
| Описание | Оценка усилителя | Защищенный компонент |
|---|---|---|
| НЕСКОЛЬКО ПРЕДОХРАНИТЕЛЕЙ: | ||
| I / PB + 2 | 60А | IPM (Предохранитель — S / HTR FRT, P / Seat SUN ROOF-1 25A, IPS1 (FOG LH / RH, Задний фонарь LH), ARISU LH (LH ФАРА, ФАРА HIGH LH, ПОВОРОТНЫЙ СИГНАЛ RL, ИНДИКАТОР НАПРАВЛЕНИЯ FL) |
| ВОЗДУХОДУВКА | 40А | Реле вентилятора |
| RR HTD | 40А | Реле обогрева заднего стекла |
| АБС 1 | 40А | Модуль управления ESC, универсальный тестовый разъем |
| АБС 2 | 40А | Модуль управления ESC, универсальный тестовый разъем |
| I / PB + 3 | 60А | SMART KEY-1 25A, SMART KEY-4 10A, MODULE-1 7.5A, SUNROOF-2 25A, (ПЕРЕКЛЮЧАТЕЛЬ, ВНУТРЕННЯЯ ЛАМПА 10A: DR SCUFF LP DRV, DR SCUFF LP PASS, DR SCUFF LP PASS, DR SCUFF LP PASS , DR SCUFF LP PASS, DR SCUFF LP PASS, DR WARNG SW, S VISOR LP LH / P / N, OHC LAMP, КОМНАТНАЯ ЛАМПА, ЛИЧНАЯ / ЗАДНЯЯ ЛАМПА, ЗАРЯДНАЯ ЛАМПА, МУЛЬТИМЕДИА 15A: Аудио, A / V и навигация Главный блок , MTS, 10A ПАМЯТЬ: OBD II, передний модуль управления кондиционером, TPMS, цифровые часы, ВНУТРЕННЕЕ ЗЕРКАЛО, S WARMER SW LH / RH, SEAT AIR INLET SW LH / RH, CLUSTER, O_S MIRR SW, P WDW MAIN SW, СИДЕНЬЕ ПЕРЕДНЕГО ДВИГАТЕЛЯ, ВНЕШНИЙ, ПОМОЩНИК P WDW PASS) |
| I / PB + 1 | 50А | AMP 30A, P / WDW LH 25A, P / WDW RH 25A, S / ОБОГРЕВАТЕЛЬ RR 15A |
| MDPS | 80А | MDPS_ECU |
| C / FAN | 60А | Блок предохранителей и реле E / R (C / RLY FAN) |
| ПЕРЕКЛЮЧАТЕЛИ: | ||
| IGN 2 | 40А | Реле стартера, Smart Keyless — Замок зажигания, Умный ключ — Блок предохранителей и реле E / R (реле IGN2) |
| ПРИЦЕП | 30А | Розетка прицепа |
| IGN 1 | 40А | Без смарт-ключа — Замок зажигания, со смарт-ключом — Блок предохранителей и реле E / R (реле IGN1, реле ACC) |
| РОГ | 15А | Реле звукового сигнала |
| ДЕЙЗЕР | 15А | Реле обогревателя переднего стеклоочистителя |
| I / PB + 4 | 50А | IPM (DR LOCK 20A, BLOWER RR 20A, ТОПЛИВНАЯ КРЫШКА 15A, IPS3 (ПРАВАЯ ЗАДНЯЯ ФАРА, ВНУТРЕННИЙ ЗАДНИЙ ФАРА), ARISU RH (ПРАВАЯ НИЖНЯЯ ФАРА, ПРАВАЯ ФАРА, ПРАВАЯ ПРАВАЯ, ПРАВАЯ ЛАМПА) |
| Пресс | 7,5 А | Модуль управления ESC, универсальный тестовый разъем |
| Б / СУ LP | 7,5 А | Реле фонарей заднего хода (A / T), переключатель света заднего хода (M / T) |
| 4WD | 20А | 4W_DEC_U |
| B / A РОГ | 15А | B / A RLY |
| ДАТЧИК 5 | 7,5 А | PCM |
| TCU | 15А | Переключатель диапазонов переключения передач, PCM |
| Коробка EMS: | ||
| A / CON | 10А | Блок предохранителей и реле E / R (ВЫПУСКНОЙ БАК, передний модуль управления кондиционером) |
| ИНВЕРТОР AC | 30А | AC_INVERTER_UNIT |
| РОЗЕТКА | 25А | Блок предохранителей и реле E / R (ВЫХОДНАЯ МОЩНОСТЬ), RR P OUTLET, FRT_POWER_OUTLET_PASS |
| P / ЗАДНИЙ ОТДЕЛ | 30А | PTGM |
| H / RH ЛАМПА | 10А | E / R Блок реле и предохранителей (H / LAMP RH RLY), H_LP_RH |
| AMS | 10А | E / R Предохранитель и реле WIPER LO RLY), PCM |
| EMS | 40А | КОРОБКА EMS (ГЛАВНОЕ РЕЛЕ (КАТУШКА ЗАЖИГАНИЯ 20A, ECU 1 20A, SNSR 1 10A, SNSR 2 10A, ECU 2 10A, INJECTOR 10A), F / PUMP 15A, ECU_4 15A |
| ДАТЧИК 1 | 10А | Theta: Электромагнитный клапан управления продувкой, No. 1/2, регулируемый клапан впускного коллектора, датчик положения коленчатого вала, верхний / нижний кислородный датчик Лямбда: PCM, датчик кислорода No. 1/2/3/4 |
| ДАТЧИК 2 | 10А | Theta: C / FAN RLY, запорный клапан контейнера Лямбда: C / FAN RLY, PCM, запорный клапан адсорбера, No. 1/2 (выход), масляный регулирующий клапан No. 1/2 (впуск), электромагнитный управляющий клапан продувки, регулируемый клапан впускного коллектора No. 1/2, модуль иммобилайзера |
| ЭБУ 1 | 20А | PCM |
| F / НАСОС | 15А | Реле топливного насоса |
| КАТУШКА ЗАЖИГАНИЯ | 20А | Тета: КОНДЕНСАТОР КАТУШКИ IG, КАТУШКИ IG 1/2/3/4, Лямбда: КОНДЕНСАТОР1 / 2, IGN_COIL_HARN_LAG, GN_COIL_2 / 4/6 |
| ИНЖЕКТОР | 10А | Theta: Модуль иммобилайзера, F / PUMP RLY, Лямбда: PCM, F / RLY PUMP |
| ЭБУ 4 | 15А | Тета: PCM, Лямбда: PCM, IDB |
2015 RHD (Великобритания)
Приборная доска
Назначение предохранителей в щитке приборов (2015 RHD)
Моторного отсека
Назначение предохранителей в моторном отсеке (2015 RHD)
Панель предохранителей в моторном отсеке (только для дизельных двигателей)
