Предохранители и реле Opel Omega B, 1994 — 2003

Большинство цепей питания электрооборудования немецкого универсала и седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.

Рассмотрены схемы Опель Омега Б 2-го поколения 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 года выпуска.

В моторном отсеке

Блок реле

Находится в левой части моторного пространства, около стойки.

Схема

№	Описание	Код
1	Система подачи воздуха в выпускной коллектор	К12
2	Очистители фар	К9
4	Вентилятор охлаждения двигателя	К67
5	Компрессор кондиционера	К60
6	Вентилятор охлаждения двигателя	К87
7	Вентилятор кондиционера	К26
8	—	F42
9	—	F49
10	Защита цепей	К42
12	—	F39
17	Вентилятор системы отопления салона	К52
18	—	F52
19	Вентилятор системы отопления салона	К49
20	Реле топливного модуля (бензонасос)	К44
29	—	F51

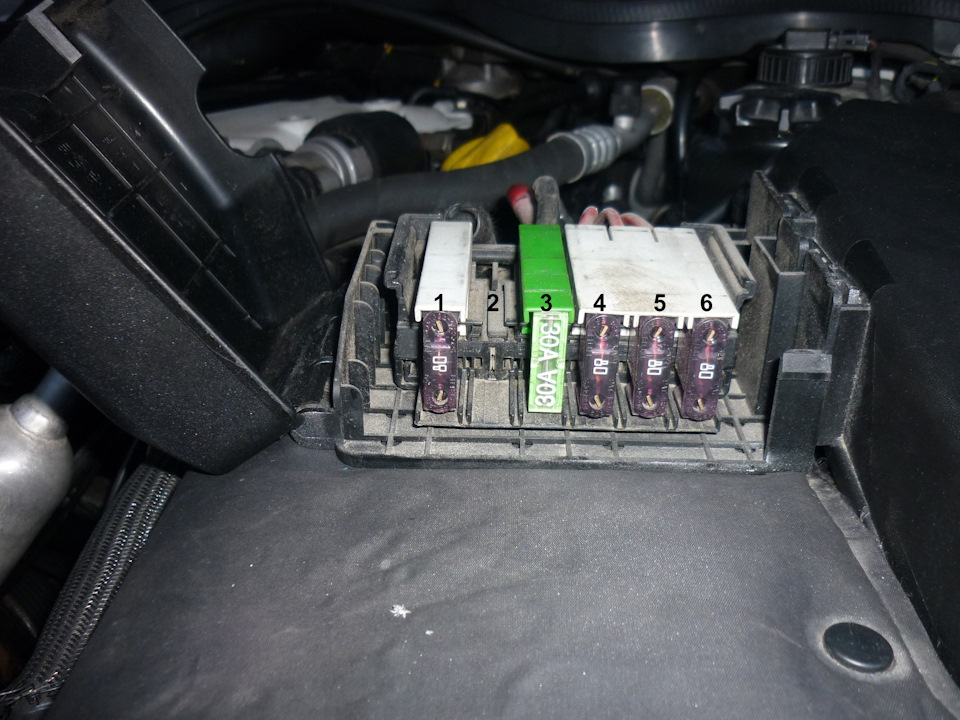

Силовой блок

Расположен над АКБ и закрыт пластиковой крышкой.

Схема

№	Расшифровка	Ток, А
1	ABS, TC и ESP	80
2	Блок предварительного разогрева	80
3	ЭБУ, главное реле, реле топливного насоса	30
4	Замок зажигания, салонные предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51	80
5	салонные предохранители 1, 6, 7, 10, 20, 25, 27, 29	80
6	салонные предохранители 5, 12, 17, 24, 33	80

В салоне

Салонные блоки расположены с водительской стороны под приборной панелью.

Общий вид.

Схема элементов в блоках салона Опель Омега Б
Предохранители

№	Расшифровка	Ток, А
1	Электрические стеклоподъемники передних дверей	30
2	Лампы сигнала торможения, лампы указателей поворота	15
3	Очиститель и омыватель ветрового стекла, очиститель заднего стекла	30
4	Электродвигатель вентилятора охлаждения	15
5	Электроприводы регуляторов положений передних сидений	30
6	Радиоприемник	20
7	Электрические стеклоподъемники задних дверей	30
8	Лампы дневного света фар	10
9	Автоматическая коробка передач	10
10	—	—
11	Обогреватели наружных зеркал заднего вида	10
12	Лампы освещения салона, радиоприемник, блок дистанционного управления центральным замком, лампы указателей поворота и аварийной световой сигнализации, многофункциональный дисплей	20
13	Электроприводы зеркал заднего вида	10
14	Усилитель руля, предохранитель прикуривателя омега б, системы вентиляции салона и кондиционирования, обогреватели передних сидений, обогреватель заднего стекла	30
15	Лампы света заднего хода, лампа освещения вещевого ящика, система автоматического управления высотой задней подвески, электропривод люка, лампы освещения панели приборов	20
16	Лампы ПТФ	20
17	Гудок	20
18	Топливный модуль (бензонасос)	20
19	ABS и TCS	10
20	Центральный замок; лампы освещения салона, включающиеся при открывании двери	20
21	Лампа дальнего света левой фары	10
22	Лампа ближнего света левой фары, регулятор света левой фары	15
23	Лампы стояночного и габаритного света левого заднего фонаря	10
24	Нагреватель охлаждающей жидкости	20
25	Электропривод люка	20
26	Лампы освещения номерного знака, омыватель фар головного освещения	10
27	Система автоматического контроля высоты задней подвески	20
28	Лампа заднего противотуманного фонаря	20
29	Цепь питания электрооборудования прицепа (вывод ’30»)	20
30	Лампы стояночного и габаритного света правого заднего фонаря	10
31	Лампа ближнего света правой фары, регулятор света правой фары	15
32	Лампа дальнего света правой фары	10
33	Электродвигатель вентилятора системы отопления/ вентиляции салона	30
34	Обогреватель заднего стекла	40
Блок реле расположенный под блоком предохранителей

№	Назначение	Код
1	Реле системы сигнализации и иммобилайзера	К3
2	Реле 1-й скорости вентилятора кондиционера	К64
3	Главное реле кондиционера	К6
4	Реле 4-й скорости вентилятора кондиционера	К7
5	—
6	Реле гидроусилителя руля
7	—
Блок реле около блока предохранителей

№	Назначение	Код
1	Фары головного освещения	К73
2	Реле автоматического регулятора высоты задней подвески	К19
4	Поворотники	К10
5	Гудок	К63
6	Реле прерывистого режима работы очистителя заднего стекла	К30
7	Реле прерывистого режима работы очистителя и омывателя ветрового стекла	К8
8	Обогрев зеркал заднего вида	К35

Расшифровка предохранителей

Блок предохранителей расположенных под рулевой колонкой, чтобы не потерять.

N | ток, A | Назначение

————————————————————————————————————————————-
1 | 30 | Электропривод стекол передних дверей
————————————————————————————————————————————-
2 | 15 | Стоп-сигнал, Аварийная сигнализация, информационный дисплей
————————————————————————————————————————————-
3 | 30 | Стеклоочистители, Стеклоомыватели
————————————————————————————————————————————-
4 | 15 | Вентилятор охлаждения радиатора
————————————————————————————————————————————-
5 | 30 | Электрическая регулировка сидений
————————————————————————————————————————————-
6 | 20 | Магнитола, информационная система
————————————————————————————————————————————-
7 | 30 | Освещение салона
————————————————————————————————————————————-
8 | 10 | Подфарники
————————————————————————————————————————————-
9 | 10 | Автоматическая коробка передач
————————————————————————————————————————————-
10 | 30 | Подогреватель топливного фильтра (для дизельных двигателей)
————————————————————————————————————————————-
11 | 10 | Обогрев наружных зеркал
————————————————————————————————————————————-
12 | 20 | Освещение салона, Радио, Центральный замок, Указатели поворотов,
Аварийная световая сигнализация, Дисплей
————————————————————————————————————————————-
13 | 10 | Электропривод зеркал, охранная сигнализация
————————————————————————————————————————————-
14 | 30 | Система гидроусилителя рулевого управления, Прикуриватель,

Вентилятор отопителя, Кондиционер, обогреватель жиклёров омывателей,
Обогрев заднего стекла, Обогрев сидений, шторка
————————————————————————————————————————————-
15 | 20 | Задние ходовые огни, Освещение перчаточного ящика,
Система регулирования высоты задней подвески,
Круиз-контроль Электропривод люка, Освещение приборной панели
————————————————————————————————————————————-
16 | 20 | Противотуманные фары
————————————————————————————————————————————-
17 | 20 | Звуковой сигнал
————————————————————————————————————————————-
18 | 20 | Топливный насос
————————————————————————————————————————————-
19 | 10 | Анти блокировочная система (ABS) и ТС
————————————————————————————————————————————-
20 | 20 | Центральный замок, Освещение салона
————————————————————————————————————————————-
21 | 10 | Дальний свет — левая фара
————————————————————————————————————————————-
22 | 15 | Ближний свет — левая фара Корректоры фар
————————————————————————————————————————————-
23 | 10 | Габаритные огни, Подфарники, задняя левая блок-фара
————————————————————————————————————————————-
24 | 20 | Отопитель салона (печка), подогреватель ОЖ
————————————————————————————————————————————-
25 | 20 | Электролюк
————————————————————————————————————————————-
26 | 10 | Освещение номерного знака, Омыватели фар головного света, АКПП
————————————————————————————————————————————-
27 | 20 | Система регулировки высоты задней подвески
————————————————————————————————————————————-
28 | 20 | Задние противотуманные фонари
————————————————————————————————————————————-
29 | 20 | Разъем подключения прицепа (клемма 30)
————————————————————————————————————————————-
30 | 10 | Габаритные огни (правые) задняя правая блок-фара
————————————————————————————————————————————-
31 | 15 | Ближний свет — правая фара Регуляторы фар
————————————————————————————————————————————-
32 | 10 | Дальний свет — правая фара
————————————————————————————————————————————-
33 | 30 | Автоматический кондиционер
————————————————————————————————————————————-
34 | 40 | Oбогреватель заднего стекла, вентилятор обдува радиатора
————————————————————————————————————————————-
35 | 30 | Электропривод стекол задних дверей
————————————————————————————————————————————-
36 | 40 | Запасной предохранитель на 40А
————————————————————————————————————————————-
37 | 30 | Запасной предохранитель на 30А
————————————————————————————————————————————-
38 | 20 | Запасной предохранитель на 20А
————————————————————————————————————————————-
39 | 10 | Запасной предохранитель на 10А
————————————————————————————————————————————-

Блок реле и предохранителей в моторном отсеке

Запчасти на фото: 577400078

N | код | Назначение
————————————————————————————————————————————-
1 | K12 | Реле системы подачи воздуха в выпускной коолектор (4RD003-520-13)
————————————————————————————————————————————-
2 | K97 | Реле очистителя фар (GM 90 355 363)
————————————————————————————————————————————-
3 | К22 | Реле дополнительного насоса радиатора охлаждения (GM 90192 481)
————————————————————————————————————————————-
4 | K67 | Реле вентилятора охлаждения двигателя (GM 90 450 169)
————————————————————————————————————————————-
5 | K60 | Реле компрессора кондиционера (GM 03447 012)
————————————————————————————————————————————-
6 | K87 | Реле вентилятора охлаждения двигателя (GM 03447 012)
————————————————————————————————————————————-
7 | K26 | Реле вентиляторов кондиционера I скорость (GM 24 430 433)
————————————————————————————————————————————-
8 | К28 | Реле правого нагнетательного вентилятора кондиционера(GM 90 459 640)
————————————————————————————————————————————-
9 | К8 | Реле двигателя стеклоочистителя лобового стекла (GM 90 494 187)
————————————————————————————————————————————-
10 | K114 | Реле системы впрыска (GM 90 494 959)
————————————————————————————————————————————-
11 | К52 | Реле вентиляторов кондиционера II скорость (GM 90 491 314)
————————————————————————————————————————————-
12 | К48 | Реле левого нагнетательного вентилятора кондиционера (GM 90 459 640)
————————————————————————————————————————————-
13 | K44 | Реле топливного насоса (GM 90 494 959)
————————————————————————————————————————————-
14 | F39 | Предохранитель насоса омывателя фар 30A
————————————————————————————————————————————-
15 | F50 | Предохранитель реле вентилятора охлаждения двигателя I скорость
————————————————————————————————————————————-
16 | F52 | Предохранитель реле вентилятора охлаждения двигателя II скорость
————————————————————————————————————————————-
17 | F51 | Предохранитель pеле нагнетателя
————————————————————————————————————————————-
18 | F42 | Предохранитель вентилятора охлаждения двигателя 40А
————————————————————————————————————————————-
19 | F49 | Предохранитель насоса добавочного воздуха продувки катализаторов 50А
——————————————————————————————————————————————

Блок реле, расположенный рядом с блоком предохранителей под рулевой колонкой

N | код | Назначение

————————————————————————————————————————————-
1 | X3 | Реле задних противотуманных фонарей (GM 24 432 680)
————————————————————————————————————————————-
2 | К19 | Реле автоматического регулирования высоты задней подвески (GM 24 432 680)
————————————————————————————————————————————-
3 | К35 | Реле обогрева зеркал заднего вида и заднего стекла (GM 09 175 931)
————————————————————————————————————————————-
4 | К10 | Реле указателей поворотов и аварийной сигнализации (GM 09 148 292)
————————————————————————————————————————————-
5 | Н27 | Зуммер невыключенных фар и оставленого ключа (GM 024 433 182)
————————————————————————————————————————————-
6 | К30 | Реле двигателя стеклоочистителя заднего стекла (GM 90 494 187)
————————————————————————————————————————————-
7 | К63 | Реле звукового сигнала (GM 03 447 012)
————————————————————————————————————————————-

D | DIG | Диагностический разъём OBDII
————————————————————————————————————————————-

Блок основных предохранителей в моторном отсеке

N | Ток | Назначение
————————————————————————————————————————————-
1 | 80 | Блок ABS, TC и ESP
————————————————————————————————————————————-
2 | 80 | Блок предварительного разогрева
————————————————————————————————————————————-
3 | 30 | ЭБУ, главное реле, реле топливного насоса
————————————————————————————————————————————-
4 | 80 | Замок зажигания 80А ток на предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51 ————————————————————————————————————————————-
5 | 80 | Ток на предохранители 1, 6, 7, 10, 20, 25, 27, 29
————————————————————————————————————————————-
6 | 80 | Ток на предохранители 5, 12, 17, 24, 33
————————————————————————————————————————————-

Схема предохранителей в салоне Опель Омега Б

Рассматриваем предохранители и реле Opel Omega B (Опель Омега Б); второе поколение серии Опель Омега. Автомобили выпущенные в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах. За это время автомобиль прошел рестайлинг. Только у нас полное описание блоков предохранителей и реле Опель омега б со схемами и фотографиями.

Блок предохранителей в салоне Опель Омега Б

В салоне автомобиля под панелью приборов со стороны водителя расположен блок реле и предохранителей. Как видно на фото ниже, блок находится под крышкой, на которой указаны обозначения предохранителей и реле.

Схема предохранителей в салоне Опель Омега Б

Назначение

№	Сила тока, А	Цвет	Элементы защищаемой цепи
1	30	Зеленый	Электрические стеклоподъемники передних дверей
2	15	Голубой	Лампы сигнала торможения, лампы указателей поворота
3	30	Зеленый	Очиститель и омыватель ветрового стекла, очиститель заднего стекла
4	15	Голубой	Электродвигатель вентилятора охлаждения
5	30	Зеленый	Электроприводы регуляторов положений передних сидений
6	20	Желтый	Радиоприемник
7	30	Зеленый	Электрические стеклоподъемники задних дверей
8	10	Красный	Лампы дневного света фар
9	10	Красный	Автоматическая коробка передач
10	—	—	—
11	10	Красный	Обогреватели наружных зеркал заднего вида
12	20	Желтый	Лампы освещения салона, радиоприемник, блок дистанционного управления центральным замком, лампы указателей поворота и аварийной световой сигнализации, многофункциональный дисплей
13	10	Красный	Электроприводы зеркал заднего вида
14	30	Зеленый	Усилитель рулевого управления, предохранитель прикуривателя opel omega b, системы вентиляции салона и кондиционирования, обогреватели передних сидений, обогреватель заднего стекла
15	20	Желтый	Лампы света заднего хода, лампа освещения вещевого ящика, система автоматического управления высотой задней подвески, электропривод люка, лампы освещения панели приборов
16	20	Желтый	Лампы противотуманного света
17	20	Желтый	Звуковой сигнал
18	20	Желтый	Топливный насос
19	10	Красный	Системы ABS и TCS
20	20	Желтый	Центральный замок; лампы освещения салона, включающиеся при открывании двери
21	10	Красный	Лампа дальнего света левой фары
22	15	Голубой	Лампа ближнего света левой фары, регулятор света левой фары
23	10	Красный	Лампы стояночного и габаритного света левого заднего фонаря
24	20	Желтый	Нагреватель охлаждающей жидкости
25	20	Желтый	Электропривод люка
26	10	Красный	Лампы освещения номерного знака, омыватель фар головного освещения
27	20	Желтый	Система автоматического контроля высоты задней подвески
28	20	Желтый	Лампа заднего противотуманного фонаря
29	20	Желтый	Цепь питания электрооборудования прицепа (вывод ’30»)
30	10	Красный	Лампы стояночного и габаритного света правого заднего фонаря
31	15	Голубой	Лампа ближнего света правой фары, регулятор света правой фары
32	10	Красный	Лампа дальнего света правой фары
33	30	Зеленый	Электродвигатель вентилятора системы отопления/ вентиляции салона
34	40	Оранжевый	Обогреватель заднего стекла

Схема реле в салоне Опель Омега Б

Назначение

№	Обозначение реле	Название реле
1	К73	Реле фар головного освещения
2	К19	Реле автоматического регулятора высоты задней подвески
4	К10	Реле указателей поворота
5	К63	Реле звукового сигнала
6	К30	Реле прерывистого режима работы очистителя заднего стекла
7	К8	Реле прерывистого режима работы очистителя и омывателя ветрового стекла
8	К35	Реле обогревателей зеркал заднего вида

Дополнительный блок реле в салоне Opel Omega B

Под блоком предохранителей расположен еще один блок реле, который принято называть дополнительным.

Описание

№	Обозначение реле	Название реле
1	К3	Реле системы сигнализации/ иммобилайзера
2	К64	Реле включения 1 -й скорости вентилятора кондиционера
3	К6	Главное реле кондиционера
4	К7	Реле включения 4-й скорости вентилятора кондиционера
5
6		Реле гидроусилителя рулевого управления
7

Блок реле в моторном отсеке Opel Omega B

Описание

№	Обозначение реле	Название реле
1	К12	Реле системы подачи воздуха в выпускной коллектор
2	К9	Реле очистителей фар
4	К67	Реле вентилятора охлаждения двигателя
5	К60	Реле компрессора кондиционера
6	К87	Реле вентилятора охлаждения двигателя
7	К26	Реле вентилятора кондиционера
8	F42	—
9	F49	—
10	К42	Реле защита
12	F39	—
17	К52	Реле вентилятора системы отопления салона
18	F52	—
19	К49	Реле вентилятора системы отопления салона
20	К44	Реле топливного насоса
29	F51
