В основном для себя любимого, схемы для Н100 (до 2008).
Лампы применяемые в авто и свечи

Электрические разъемы

Замок зажигания и разгрузка контактов 30-15

Приборы освещения с «разгрузкой фар»
Учитывая замену проводки фар на 1,5кв.мм и установленном корректоре:

Дневное освещение, габариты, подсветка номера, бибикалка

Фонарь бардачка, прикуриватель, часы, плафоны салона и багажника

Аварийка, поворотники

ПТФ, Стоп сигнал, лампы ЗХ

Обогрев стекла + обогрев зеркал

Электрозеркала, привод, обогрев, подсветка «привет»

ЭСП

Центральный замок, Магнитола

Приборка

Стеклоочиститель и схема реле (серое большое без микросхемы), 2 взмаха в режиме омывателя

Разъемы

Цветные схемы электрооборудования Daewoo Nexia N100 и N150

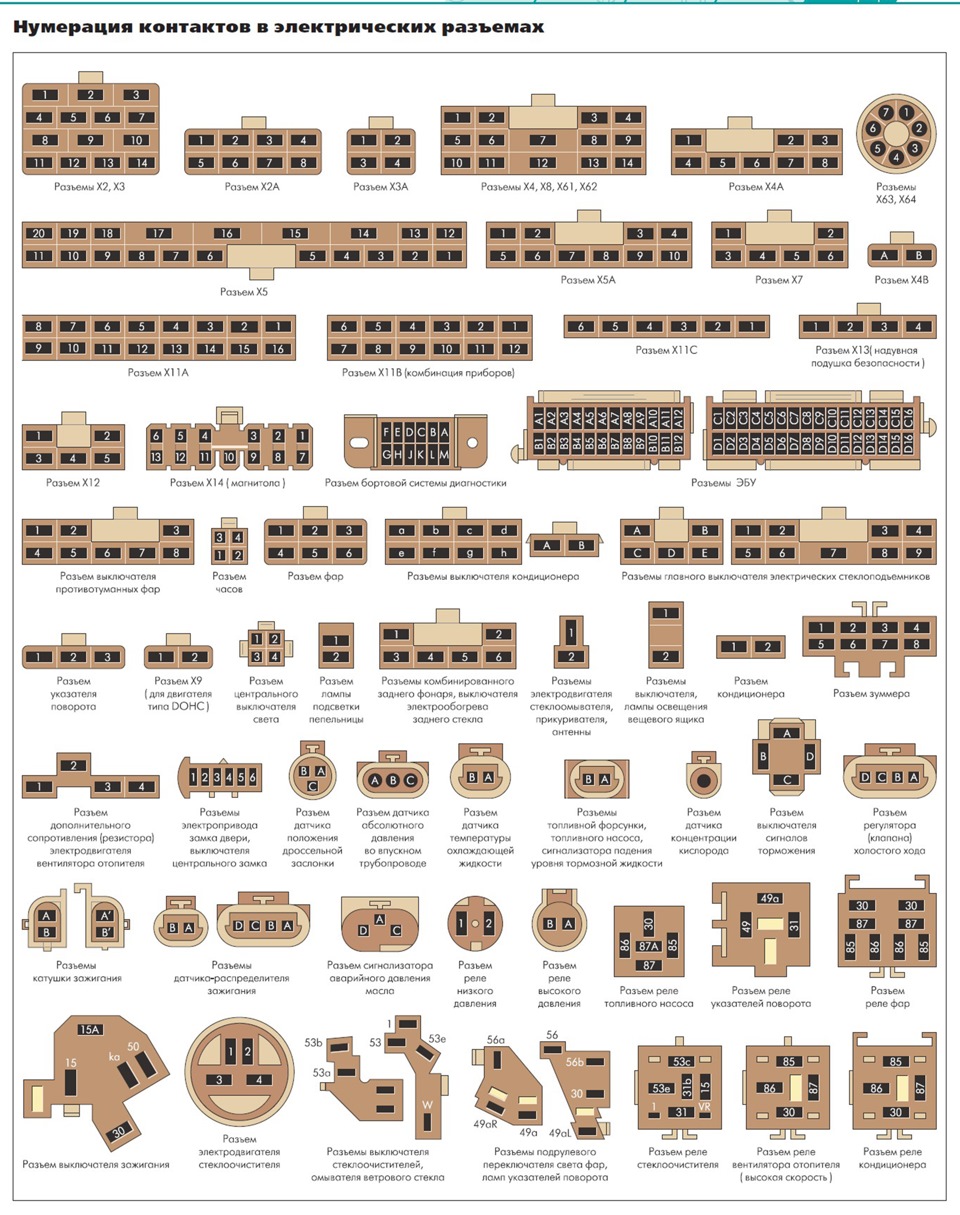

Электрические разъемы проводки и расположение контактов с «массой»
![]() | X2 — разъем жгута панели приборов и переднего жгута проводов (14)* X2A — разъем жгута панели приборов и переднего жгута проводов (8) X3 — разъем жгута панели приборов и жгута проводов двигателя (14) X3A — разъем жгута панели приборов и жгута проводов двигателя (4) X4 — разъем жгута панели приборов и жгута системы впрыска топлива (14) X4A — разъем жгута панели приборов и жгута системы впрыска топлива (8) X4B — разъем жгута панели приборов и жгута системы впрыска топлива (2) X5 — разъем жгута панели приборов и напольного жгута проводов (20) X5A — разъем жгута панели приборов и напольного жгута проводов (10) X61 — разъем напольного жгута проводов и жгута левой передней двери (14) X62 — разъем напольного жгута проводов и жгута правой передней двери (14) X63 — разъем напольного жгута проводов и жгута левой задней двери (7) X64 — разъем напольного жгута проводов и жгута правой задней двери (7) X7 — разъем жгута панели приборов и жгута проводов АБС (6) X8 — разъем напольного жгута проводов и заднего жгута проводов (14) X81 — разъем заднего жгута проводов и проводов фонарей освещения номерного знака (2) X9 — разъем жгута системы впрыска топлива и жгута проводов двигателя модели A15MF (14) X11A, X11B — разъем в жгуте панели приборов (16, 12) X12 — разъем жгута панели приборов и жгута консоли панели приборов (5) X14 — разъем жгута панели приборов и магнитолы (13) 1 — контакт с «массой» на рулевой колонке 2 — контакт с «массой», расположенный возле аккумуляторной батареи 4 — контакт с «массой» на блоке цилиндров двигателя 5 — контакт с «массой» в багажнике 6 — контакт с «массой» под сиденьем водителя * в скобках указано количество контактов в разъеме |
Условные обозначения в электрических схемах
![]() | «30» — положительный провод от аккумуляторной батареи «15» — провод питания системы управления «15A» — провод питания системы управления (на этом проводе напряжение отсутствует при включении стартера) «58» — провод питания приборов освещения А: адрес, позволяющий найти продолжение данного провода на других схемах 11 — адрес провода на схеме 67 — адрес продолжения провода на другой схеме (у адреса 67 на другой схеме будет стоять адрес 11) комбинация приборов — элемент электрооборудования соединенный с данным проводом Б: К7 — обозначение элемента электрооборудования 86, 30, 85, 87 — номера клемм данного элемента В: Х5 — обозначение разъемов (соединительных колодок) 3 — номер контакта разъема Г: Е1, Е2 — обозначение ламп Д: 31 — обозначение «массы» 1 — место соединения с «массой» В — соединение с «массой» выполнено через корпус элемента электрооборудования |
