Предохранители и реле Opel Zafira B, 2005 — 2015

Большинство цепей питания электрооборудования немецкого минивэна защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.

В багажнике


Блок находится с левой стороны за обшивкой. Он имеет несколько типов исполнения.


Фото пример — Тип 2.

Схема элементов багажного блока Zafira B
Тип 1
№ОписаниеТок, А
K5Реле — компрессор, кондиционер (FE33, F50)
K24DРеле мертвой блокировки (F56)
K39Реле — противотуманная фара, передняя (F51)
K56Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71Реле – фонарь заднего хода (F56, FE33)
F50Кондиционер AC (на реле K5)10
F51Противотуманные фары (передние) (на реле K39)15
F52Дополнительная розетка (задний прикуриватель Зафира) ACS15
F53Обогрев зеркал7,5
F54Стеклоподъемники передние FHF30
F55Стеклоподъемники задние FHR30
F56Задние фонари (на K71), Замок без ручки (на K24D)7,5
Тип 2
№РасшифровкаТок, А
1Электропривод управления передними стеклоподъемниками25/30
2Нет
3Комбинация приборов7,5
4Обогрев/кондиционер/климат-контроль (HVAC)5
5Подушки безопасности7,5
6Нет
7
8
9
10
11Обогрев заднего стекла (стекла окна двери задка)25
12Стеклоочиститель окна двери задка15
13Система помощи при парковке5
14Кондиционер7,5
15Нет
16Система опознавания занятости сиденья/ система Open-Start5
17Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида5
18Приборы /переключатели5
19Нет
20Система динамического управления амортизаторами (CDC)10
21Обогрев наружных зеркал заднего вида7,5
22Верхний люк25
23Электростеклоподъемники задних дверей25/30
24Диагностический разъем7,5
25Нет
26Электропривод складывания наружных зеркал7,5
27Ультразвуковой датчик, система противоугонной сигнализации5
28Нет
29Предохранители прикуривателя Зафира, передняя розетка15
30Задняя розетка для подключения дополнительных электроприборов10
31Нет
32Система Open & Start
33Нет
34Верхний люк25
35Задняя розетка для подключения дополнительных электроприборов10
36Розетка тягово — сцепного устройства20
37Освещение салона5
38Центральный замок, вывод «30»30
39Обогрев левого переднего сиденья15
40Обогрев правого переднего сиденья15
41Нет
42
43
44
K2Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
K3Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4Реле — вывод 15a (на FR39, FR40)

В подкапотном пространстве


Блок расположен в левой части подкапотного пространства, около АКБ и закрыт пластиковой крышкой. Состоит из двух частей (основного блока предохранителей и силовой части элементов высокой мощности).

Основной блок

Имеет несколько вариантов исполнения.


Фото — пример основной части

Схема предохранителей моторного блока Зафира Б
Тип 1
№ОписаниеТок, А
F1Система ABS20
F230
F3отопитель/кондиционер40
F440
F5вентилятор системы охлаждения 130/40
F6вентилятор системы охлаждения 220/30
40
F7Центральный замок20
F8Омыватели лобового стекла, задняя дверь10
F9Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях30
F10Диагностический разъем (DLC)7,5
F11Комбинация приборов
F12Телефон, аудиосистема, многофункциональный дисплей7,5
F13Лампа освещения салона
F14Очиститель лобового стекла30
F1530
F16Звуковой сигнал, система ABS, выключатель стоп-сигналов, отопитель/кондиционер5
F17Отопитель/кондиционер, подогреватель топливного фильтра20/25
F18 Стартер25
F19Трансмиссия30
F20Гудок15
F21Управление двигателем20
F227,5
F23Корректор фар5
F24Топливный модуль (бензонасос)15
F25Фонари заднего хода5
F26Управление двигателем10
F27отопитель/кондиционер7,5
F28—
F29(Усилитель руля5
F30Управление двигателем10
F31Электродвигатель очистителя заднего стекла15
F32Стоп-сигналы5
F33Корректор фар, выключатель фар, концевой выключатель (датчик положения) педали сцепления, комбинация приборов, блок управления функциями двери водителя5
F34Блок управления электрооборудованием рулевой колонки7,5
F35Многофункциональный дисплей20
F36Предохранитель прикуривателя Zafira B, передний разъем питания дополнительного оборудования15
№Назначение реле
1Многофункциональным блок управления 1
21 вентилятор системы охлаждения
32 вентилятор системы охлаждения
4Реле обогревателя заднего стекла
5Реле отключения нагрузки
6Реле 1 электродвигателя очистителей лобового стекла (низкая/высокая скорость работы очистителей)
7Реле 2 электродвигателя очистителей лобового стекла (ВКЛ/ВЫКЛ)
8Реле электродвигателя вентилятора отопителя/кондиционера
9Реле электромагнитной муфты компрессора кондиционера
10Стартер
11Вентилятор системы охлаждения
12Гудок
13Система управления двигателем
14Реле подкачивающего топливного насоса -Дизель
15Основные цепи зажигания
Тип 2
№НазначениеТок, А
F1Система ABS20
F230
F3отопитель/кондиционер40
F440
F5вентилятор системы охлаждения 130/40
F6вентилятор системы охлаждения 220/30
40
F7Омыватели лобового стекла10
F8Гудок15
F9Омыватель фар25
F10Система разблокировки замков дверей при аварии20
F11
F12
F13Передние противотуманные фары15
F14Очиститель лобового стекла30
F1530
F16Система дистанционного управления центральным замком, система ABS, стоп-сигналы5
F17Подогреватель топливного фильтра25
F18Стартер25
F19Трансмиссия30
F20отопитель/кондиционер10
F21Управление двигателем20
F22Управление двигателем
F23Корректор фар10
F24Топливный модуль (бензонасос)15
F25Трансмиссия15
F26Управление двигателем10
F27Усилитель руля5
F28Трансмиссия5
F297,5
F30Управление двигателем10
F31Корректор фар10
F32Система ABS, отопитель/кондиционер, концевой выключатель (датчик положения) педали сцепления5
F33Корректор фар, выключатель фар5
F34Блок управления электрооборудованием рулевой колонки7,5
F35Многофункциональный дисплей20
F36Телефон, аудиосистема, многофункциональный дисплей7,5
№Назначение реле
1Многофункциональный блок управления 1
21 вентилятор системы охлаждения
32 вентилятор системы охлаждения
4насос омывателя фар
5Реле ПТФ
61 электродвигатель очистителей лобового стекла (низкая/высокая скорость работы очистителей)
7Реле 2 электродвигатель очистителей лобового стекла (ВКЛ/ВЫКЛ)
8Реле электродвигателя вентилятора отопителя/кондиционера
9подогрев топлива
10Стартер
11Вентилятор системы охлаждения 3
12Реле муфты компрессора кондиционера
13Система управления двигателей
14Реле подкачивающего топливного насоса-Дизель
15Основные цепи зажигания

Силовой блок

Размещен чуть выше основного.

Схема
№РасшифровкаТок, А
FB1Электрогидравлический жесткий верх HT50
FB2Дизель (Контроллер времени накаливания)80
FB3ЭГУР80
FB4
  • Независимый обогреватель IH
  • Дополнительный обогреватель — электрический, пассажирский салон EH
30
100
FB5REC / Задний блок предохранителей80
FB680

Отдельные модули реле

Расположены в моторном отсеке вне главного блока.

Схема
№Назначение
K30Aвентилятор радиатора (FE5, FE6)
K30B
K84
LD/RD		гидроагрегат (кабриолет складной верх) (FB1)
K93отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блок предохранителей и реле Opel Zafira B

Блок предохранителей и реле в мотором отсеке.

Расположение блоков под капотом.

Opel-ZafiraB-blok-2

Схема расположения предохранителей и реле в блоке.

Opel-ZafiraB-blok-kapot

opel-astraF-blok-kapot-2

расшифровка предохранителей и реле в двух вариантах

вариант 1.

1Многофункциональный блок управления 1
2Реле 1 электродвигателя вентилятора системы охлаждения
3Реле 2 электродвигателя вентилятора системы охлаждения
4Реле насоса омывателя фар
5Реле противотуманных фар
6Реле 1 электродвигателя очистителей лобового стекла (низкая/высокая скорость работы очистителей)
7Реле 2 электродвигателя очистителей лобового стекла (ВКЛ/ВЫКЛ)
8Реле электродвигателя вентилятора отопителя/кондиционера
9Реле подогревателя топлива
10Реле стартера
11Реле 3 электродвигателя вентилятора системы охлаждения
12Реле электромагнитной муфты компрессора кондиционера
13Реле системы управления двигателем
14Реле подкачивающего топливного насоса-Дизель
15Реле 1 основных цепей зажигания
F1(20A) Система ABS
F2(30A) Система ABS
F3(40Apтопитель/кондиционер
F4(40Apтопитель/кондиционер
F5(30A/40A) Электродвигатель вентилятора системы охлаждения 1
F6(20A/30A/40A) Электродвигатель вентилятора системы охлаждения 2
F7(10A) Омыватели лобового стекла
F8(15A) Звуковой сигнал
F9(25A) Омыватель фар
F10(20A) Система разблокировки замков дверей при аварии
F11
F12
F13(15A) Передние противотуманные фары
F14(30A) Очиститель лобового стекла
F15(30A) Очиститель лобового стекла
F16(5A) Система дистанционного управления центральным замком, система ABS, стоп-сигналы
F17(25A) Подогреватель топливного фильтра
F18(25A) Стартер
F19(30A) Трансмиссия
F20(10A) отопитель/кондиционер
F21(20A) Управление двигателем
F22Управление двигателем
F23(10A) Корректор фар
F24(15A) Топливный насос
F25(15A) Трансмиссия
F26(10A) Управление двигателем
F27(5A) Усилитель рулевого управления
F28(5A) Трансмиссия
F29(7,5A) Трансмиссия
F30(10A) Управление двигателем
F31(10A) Корректор фар
F32(5A) Система ABS, отопитель/кондиционер, концевой выключатель (датчик положения) педали сцепления
F33(5A) Корректор фар, выключатель фар
F34(7,5A) Блок управления электрооборудованием рулевой колонки
F35(20A) Многофункциональный дисплей
F36(7,5A) Телефон, аудиосистема, многофункциональный дисплей



Расшифровка предохранителей и реле в блоке под капотом Opel Zafira B (вариант 2).

1Многофункциональным блок управления 1
2Реле 1 электродвигателя вентилятора системы охлаждения
3Реле 2 электродвигателя вентилятора системы охлаждения
4Реле обогревателя заднего стекла
5Реле отключения нагрузки
6Реле 1 электродвигателя очистителей лобового стекла (низкая/высокая скорость работы очистителей)
7Реле 2 электродвигателя очистителей лобового стекла (ВКЛ/ВЫКЛ)
8Реле электродвигателя вентилятора отопителя/кондиционера
9Реле электромагнитной муфты компрессора кондиционера
10Реле стартера
11Реле 3 электродвигателя вентилятора системы охлаждения
12Реле звукового сигнала
13Реле системы управления двигателем
14Реле подкачивающего топливного насоса -Дизель
15Реле основных цепей зажигания
F1(20A) Система ABS
F2(30A) Система ABS
F3(40A) отопитель/кондиционер
F4(40A) отопитель/кондиционер
F5(30A/40A) Электродвигатель вентилятора системы охлаждения 1
F6(20A/30A/40A) Электродвигатель вентилятора системы охлаждения 2
F7(20A) Центральный замок
F8(10A) Омыватели лобового стекла, задняя дверь
F9(30A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях
F10(7,5A) Диагностический разъем (DLC)
F11Комбинация приборов
F12(7,5A) Телефон, аудиосистема, многофункциональный дисплей
F13Лампа освещения салона
F14(30A) Очиститель лобового стекла
F15(30A) Очиститель лобового стекла
F16(5A) Звуковой сигнал, система ABS, выключатель стоп-сигналов, отопитель/кондиционер
F17(20A/25A) Отопитель/кондиционер, подогреватель топливного фильтра
F18(25А) Стартер
F19(30А) Трансмиссия
F20(15A) Звуковой сигнал
F21(20А) Управление двигателем
F22(7,5А) Управление двигателем
F23(5A) Корректор фар
F24(15А) Топливный насос
F25(5А) Фонари заднего хода
F26(10А) Управление двигателем
F27(7,5А) отопитель/кондиционер
F28—
F29(5А) Усилитель рулевого управления
F30(10А) Управление двигателем
F31(15А) Электродвигатель очистителя заднего стекла
F32(5А) Стоп-сигналы
F33(5А) Корректор фар, выключатель фар, концевой выключатель (датчик положения) педали сцепления, комбинация приборов, блок управления функциями двери водителя
F34(7,5А) Блок управления электрооборудованием рулевой колонки
F35(20А) Многофункциональный дисплей
F36(15А) Предохранитель прикуривателя Opel Zafira B, разъем питания дополнительного оборудования-передний



Дополнительный блок предохранителей под капотом Opel Zafira B.

Opel-ZafiraB-blok-kapot-2

F1—
F2(80A) Свечи накаливания
F3(80А) Электроусилитель рулевого управления
F4(100A) Дополнительный отопитель (электрический)
F5(80A) Блок предохранителей/реле в багажном отделении
F6(80A) Блок предохранителей/реле в багажном отделении



Блок предохранителей и реле в багажном отделении Opel Zafira B.

Расположен с левой стороны багажника за обшивкой.

для доступа отожмите два фиксатора и снимите крышку.

Opel-ZafiraB-blok-salon



В зависимости от комплектации автомобиля устанавливают два варианта блока предохранителей.

Вариант 1.

Opel-ZafiraB-blok-salon-2

Opel-ZafiraB-blok-salon-3

Расшифровка.

1—
2—
3—
4—
F1(25A) Электропривод стеклоподъемников-передний
F2—
F3Комбинация приборов
F4(5A) Система кондиционирования
F5(7,5A) Система SRS
F6—
F7—
F8—
F9—
F10—
F11(25A) Обогреватель заднего стекла
F12(15A) Очиститель заднего стекла
F13(5A) Система парковки
F14(7,5A) Система кондиционирования
F15—
F16(5A) Датчик наличия пассажира на сиденье, система дистанционного управления центральным замком
F17(5A) Датчик дождя (очистители лобового стекла), датчик чистоты воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида
F18(5A) Комбинация приборов
F19—
F20(10A) Система управления подвеской
F21(7,5A) Обогреватели зеркал заднего вида на дверях
F22—
F23(25A) Электропривод стеклоподъемников-задний
F24(7,5A) Диагностический разъем(DLC)
F25—
F26(7,5A) Складные зеркала заднего вида на дверях
F27(5A) Противоугонная система
F28—
F29(15A) Предохранитель прикуривателя opel zafira B, разъем питания дополнительного оборудования-передний
F30(15A) Разъем подключения дополнительного оборудования-задний
F31—
F32—
F33(15A) Дистанционное управление центральным замком (keylessentry)
F34—
F35(15A) Разъем подключения дополнительного оборудования — задний
F36(20A) Разъем электрооборудования прицепа
F37(5A) Лампы освещения салона
F38(25A) Центральный замок
F39(15A) Подогрев сиденья-левого
F40(15A) Подогрев сиденья -правого
F41—
F42—
F43—
F44—



Вариант 2.

Opel-ZafiraB-blok-salon-4

описание предохранителей в блоке расположенного в багажнике opel zafira b — вариант 2.

1Реле электромагнитной муфты компрессора кондиционера
2Реле очистителя заднего стекла
3Реле фонарей заднего хода
F1(15A) Разъем подключения дополнительного оборудования — багажное отделение
F2(15A) Разъем подключения дополнительного оборудования-задний
F3(30A) Электропривод стеклоподъемников-передний
F4(30A) Электропривод стеклоподъемников-задний
F5(7,5A) Обогреватели зеркал заднего вида на дверях
F6(10A) Система кондиционирования

Блок предохранителей Zafira B UEC(подкапотный) — полный разбор

Вдруг дворники остановились в стоячем положении, двигатель работает нормально, тягу не потерял, на наружней температуре F (не путать с коробкой), ГУР в отрубе. Пере…пугался…Припарковались (супруга не сразу поняла про ГУР).Передние фары, поворотники не работают. Задние работают. При просмотре предов замечен нагрев в области красного круга

Область нагрева при вытащенном ключе зажигания и всех целых предохранителях

Область нагрева при вытащенном ключе зажигания и всех целых предохранителях

Темнело и при выключенных фарах не резон было ехать ночью, поехал домой -раз машина заводилась и ехала.

Снятие блока:

Запчасти на фото: 4RA00779105. Фото в бортжурнале Opel Zafira B
Стрелки где открутить, после просто, аккуратно тянем вверх, снимая защелки (больше его ничто не держит, только контакты внизу).

Вытащил, просмотрел все контакты на нем снаружи и на колодах снизу и сверху на предмет окислов -ИХ там НЕ БЫЛО!

Фото в бортжурнале Opel Zafira B

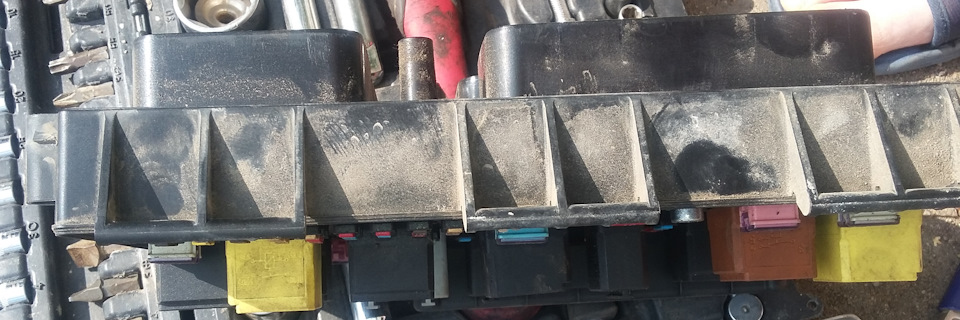

Снятый блок предов с электронной платой UEC ( мод. CS )
Контакты снизу платы

Контакты снизу платы

Фото в бортжурнале Opel Zafira B
Снятие разъёмов и проверка на окислы. Круги — где защёлки и при нажатии плоской отвёрткой и отгибе выходят сами разъёмы. Долго мучился и читал форумы как же снять крышку модуля UEC, на котором наклейка CS. Сам сейчас еще не пробовал другой модуль ставить, но придётся (пишу во время заказа). Снятие этой крышки.
Выламываем этот маленький квадратик (впоследствии надо будет загерметить)

Выламываем этот маленький квадратик (впоследствии надо будет загерметить)

И этот

И этот

Фото в бортжурнале Opel Zafira B

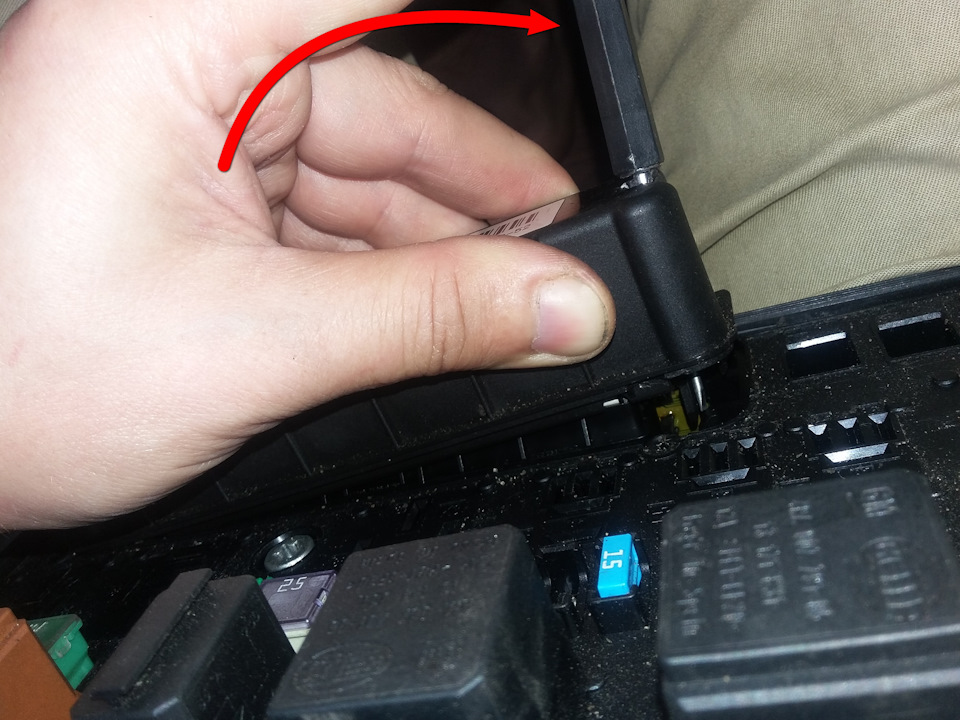

Вставляем отвертку и давим по направлению стрелки, одновременно приподнимая крышку. Со второй стороны так же. Не защёлкивая первую.
Плата

Плата

Фото в бортжурнале Opel Zafira B

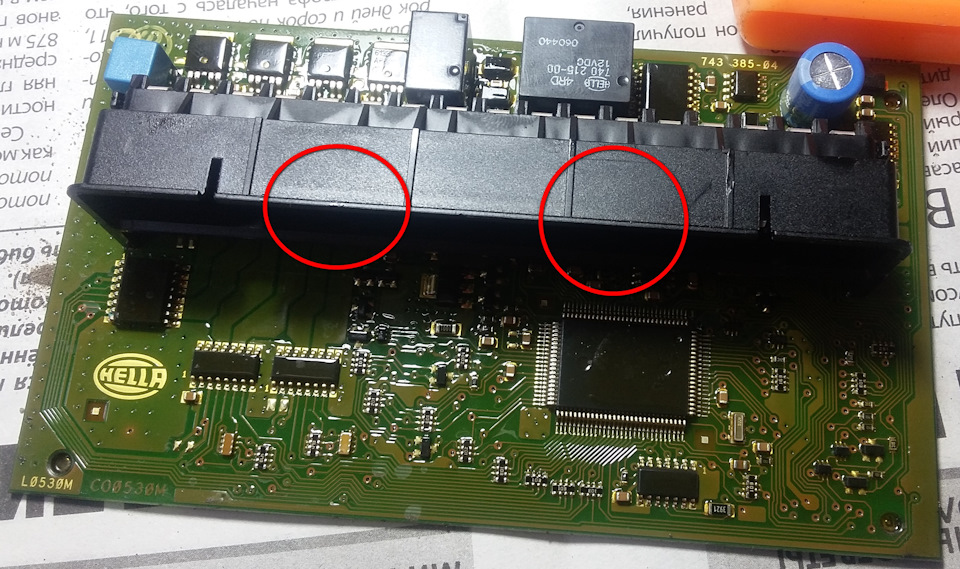

Плата не выйдет пока не нажать на эти защёлки!
Фото в бортжурнале Opel Zafira B
Борт, который держат защелки.
Фото в бортжурнале Opel Zafira B
Продается на Алиэкспрессе. Остальное вроде все целое.

Ищу решение этого вопроса. Пока ИЩУ, решил проверить всё внутри самого блока. Разбираем дальше.

Фото в бортжурнале Opel Zafira B
Разгибаем аккуратно держалку ромашку. Поднимаем лепестки плоской отвёрткой вверх.
Фото в бортжурнале Opel Zafira B
Вытаскиваем так 3 болта, не теряя ромашки от этих болтов.Старайтесь их при разгибе не ломануть.
Фото в бортжурнале Opel Zafira B
Утапливаем зелёные штучки вниз и поддеваем аккуратно отвёрткой, поднимая верхнюю крышку.
После откручивания заострите ваше внимание что если вы разберёте этот сэндвич не запоминая где лежали какие дорожки, то можно долго собирать из них слово

После откручивания заострите ваше внимание что если вы разберёте этот сэндвич не запоминая где лежали какие дорожки, то можно долго собирать из них слово

Надавливаем без фанатизма и плавно

Надавливаем без фанатизма и плавно

Фото в бортжурнале Opel Zafira B
Нижняя часть может и выпасть-ловите!
Фото в бортжурнале Opel Zafira B

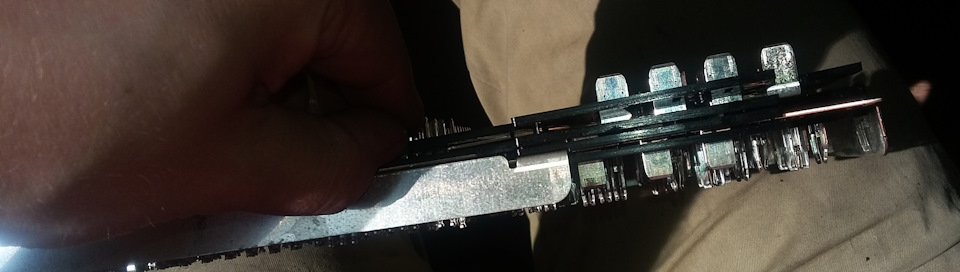

Сэндвич панэль, в которой дорожки не все закреплены.
Специально заснял дорожки которые должны остаться на верхней пласитне, а остальные остаются на других слоях

Специально заснял дорожки которые должны остаться на верхней пласитне, а остальные остаются на других слоях

Продолжаем: Блок предохранителей Zafira B UEC (подкапотный) — полный разбор!

GS также должен быть взаимозаменяем этими. GR, GT, GU, GX, GY, GZ, HA, HB, HC, LM, LN, LP, LQ, LR, но их возможно надо рихтовать опкоммом. Программное подключение подкапотного блока предохранителей UEC.
Поехали далее…

Фото в бортжурнале Opel Zafira B
Верхняя плата с проводниками, которые надо не рассыпать.
Фото в бортжурнале Opel Zafira B
Она же, с другой стороны.
Фото в бортжурнале Opel Zafira B
Два слоя платы, которые удерживают клемники. Если их снять будет большой пазл.
Фото в бортжурнале Opel Zafira B
Проводники и их расположение на оставшихся двух слоях.

У меня даже при обильном маслоплавании проводников были в некоторых местах зеленки. Прочистил их и подлил еще маслица!

Смазка маслом.

Смазка маслом.

Сборка проходила сложнее, т.к. попасть потом этими ножками в верхнюю плату это…

Сборка в обратном порядке:

Фото в бортжурнале Opel Zafira B
Нажимаем на лепесток

Нажимаем на лепесток

Закручиваем

Закручиваем

Чтоб не забыть

Чтоб не забыть

Продолжаю через 3 дня. Куплен LR (бензиновый какой-то)

Фото в бортжурнале Opel Zafira B
Новоиспечённый Блок предов с разорки

Считал его опкомом

Внутренности нового блока отличны VINом и паролем для изменений(Car Pass)

Внутренности нового блока отличны VINом и паролем для изменений(Car Pass)

Пролазил много в нэте и понял, что самый быстрый и точный способ это звонок 89877374476@mail.ru
(ALEX-21RUS ). Конечно цена. Ну, а так ковыряться ещё можно долго, да и лак трогать не хотелось (выпаивать для чтения, и прогера не было). Вообщем в течении рабочего времени всё было в руках.

Присланный код по вычитанному опкомом вину

Присланный код по вычитанному опкомом вину

Далее всё как описал уже ЗДЕСЬ ALEX-21RUS . Так же как REC, только UEC. И огромное спасибо ALEX-21RUS за помощь в настройке комплектации потом в блоке UEC, ведь конфигурации сохранённой не было, хотя это запросто там же сохранить. Посмотрите при программировании этого блока.
