Предохранитель на прикуриватель ВАЗ 2114

Многие автовладельцы сталкивались с ситуациями, когда на их ВАЗ 2114 не работал прикуриватель. Из названия очевидно, что данное устройство было изначально предназначено для курящих людей. Сегодня прикуриватель — это неотъемлемый элемент автомобиля для всех тех, кто пользуется мобильными телефонами, планшетами, навигаторами и прочими устройствами, требующими питания.

Фото прикуривателя на ВАЗ 2114

Современные зарядные устройства хорошо подходят для подзарядки гаджетов, поскольку потребление ими мощности достаточно небольшое, буквально несколько ампер. Подобные манипуляции с прикуривателей не имеют обычно негативных последствий.

Но некоторые решают использовать возможности прикуривателя не только для телефонов, но и более мощных устройств. Чаще всего именно из-за этого не работает магнитола и прикуриватель на ВАЗ 2114. Все потому, что такие девайсы как автомобильные пылесосы, компрессоры для подкачки шин потребляют куда большее количество энергии — около 15 ампер. Не редко поломка прикуривателя происходит после подключения аудиосистемы.

Почему не работает прикуриватель на ВАЗ 2114?

Предохранитель на прикуриватель ВАЗ 2114

Можно выделить несколько характерных поломок для прикуривателя ВАЗ 2114:

  • Перегорает предохранитель;
  • В колодке наблюдается плохой контакт;
  • Контакты устройства перегорают в процессе эксплуатации;
  • Перегорает лампочка подсветки;
  • Контакты окисляются в процессе использования;
  • Происходит короткое замыкание в момент подключения посторонних устройств.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

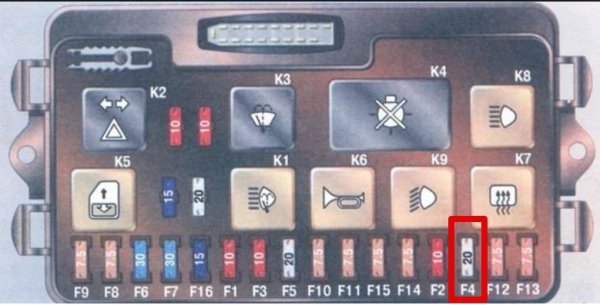

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Где находится предохранитель прикуривателя на ВАЗ 2114

  1. Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4. С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.

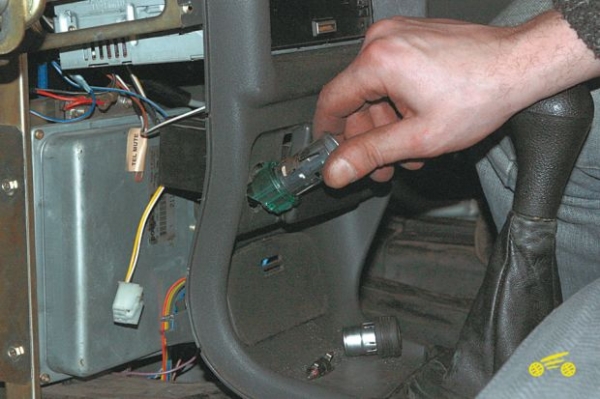

  2. Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится. Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто. Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
  3. Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.

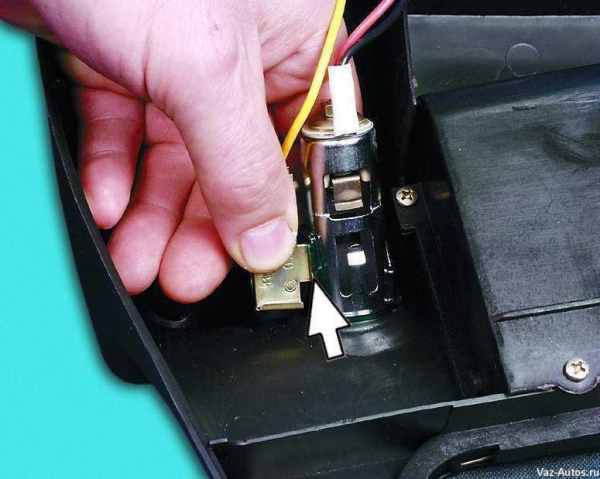

  4. Другая довольно распространенная проблема — это перегоревшая лампочка подсветки. Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
  5. Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины. При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Рекомендации специалистов

Советуем вам изучить несколько дельных советов от мастеров, которые неоднократно сталкивались с необходимостью ремонта прикуривателей на ВАЗ 2114. Самые сложные проблемы усложнялись тем, что владельцы машины пытались самостоятельно, с нарушением множества рекомендаций, решить задачу. Но после того, как ситуация стала еще хуже после кустарного вмешательства, поломку приходилось устранять уже профессионалам.

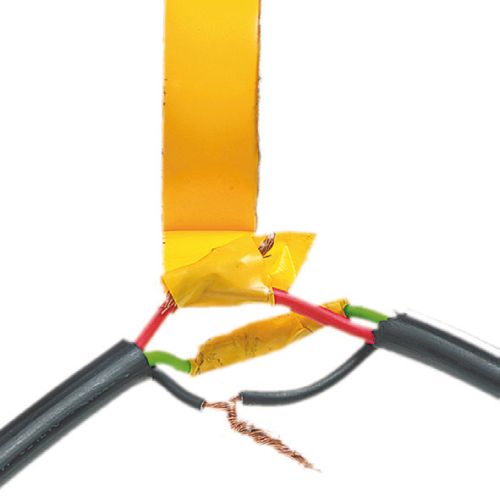

Плохая ручная скрутка

  1. Ручная скрутка. Самое плохое, что можно придумать при замене вышедшей из строя проводки — это ручная скрутка. Никогда так не делайте, поскольку в 80% ситуаций возгорания автомобиля начинаются именно с этого. Используйте обязательно паяльник для создания прочных, надежных контактов, а еще лучше — полноценно замените старую проводку на новую.
  2. При покупке нового прикуривателя на ВАЗ 2114, воспользуйтесь тестером. Причем делать это нужно на месте, в присутствии продавца. Увы, реалии нашего рынка автозапчастей сегодня таковы, что огромная масса запчастей — подделки или просто продукция низкого качества. Проверив устройство непосредственно перед началом ремонта, вы рискуете не только попасть на подделку, но и не вернуть неисправный прикуриватель продавцу, поскольку он скажет, что никогда вас не видел и нечего вам не продавал. Кстати, по этой причине покупать запчасти лучше в проверенных, сертифицированных магазинах.
  3. Начиная работу с любым элементом, который потребляет энергию от аккумулятора, включая прикуриватель, обязательно снимайте клеммы с батареи. Несчастные случаи не редкость, но вряд ли вы хотите попасть в их список.
  4. Будьте всегда аккуратны в своих действиях, внимательно изучайте руководство по эксплуатации и ремонту своего автомобиля. Это первоочередная литература, позволяющая огромную часть ремонтных работ выполнить своими руками, без помощи специалистов. А если вы в своих силах не уверены, не рискуйте, не экспериментируйте, а отправляйте свой автомобиль к проверенным, квалифицированным мастерам, которые качественно и с гарантиями выполнят ремонт вашей машины.

Где находится предохранитель на прикуриватель ВАЗ 2114

В зависимости от года выпуска ВАЗ 2114 комплектовался двумя типами монтажных блоков и расположение предохранителей на прикуриватель в них отличается. Однако, в независимости от типа монтажного блока, он будет расположен возле лобового стекла под защитной крышкой.

Может использоваться один из нескольких вариантов схем блоков предохранителей:

  • 3722010;
  • 3722020;
  • 3722010-30;
  • 3722010-38;
  • 3722010-40;
  • 3722010-48;
  • 3722010-60;
  • 3722010-68.

На небольшое количество моделей ВАЗ 2113, 2114 и 2115 устанавливался блок предохранителей нового образца “2115-3722010”. Его основные отличия от экземпляров 2114 — это более высокая влагозащищенность, измененные платы внутри блока, а также чуть измененное расположение предохранителей и реле. Маркировка, как и в других блоках указана в верхней правой части корпуса блока (ниже на фото стрелкой отмечено расположение маркировки).

В первом варианте, согласно схеме за электрическую цепь прикуривателя отвечает предохранитель F7 (30А) и за лампочку подсветки F10 (7.5А). Ниже на фото отмечены нужные предохранители.

Однако предохранитель F7 отвечает не только за прикуриватель. Его работа также связана со следующими узлами:

  • печкой салона;
  • отопительной системой;
  • очистителями фар;
  • омывателем лобового стекла;
  • освещением перчаточного ящика;
  • включением обогрева заднего стекла.

Во втором варианте, за цепь прикуривателя отвечает предохранитель F4 (20А) и за лампу подсветки F10 (7.5А). Ниже на фото отмечены нужные предохранители.

Второй экземпляр содержит маркировку, в конце которой после наименования модели 2114/2115 может стоять один из этих номеров:

  • 3722010-08;
  • 3722010-10;
  • 3722010-18.

Монтажный блок предохранителей 2114-3722010-60

Блок предохранителей и реле ВАЗ 2114, ВАЗ 2115

Расшифровка

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

№ предохранителяЗащищаемые цепи
F1 (10 А)Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света
F2 (10 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 (7,5 А)Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 (20 А)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 (30 А)Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115.  Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 (7,5 А)Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 (7,5 А)Лампы габаритного света по правому борту
F12 (7,5 А)Правая фара (ближний сеет)
F13 (7,5 А)Левая фара (ближний свет)
F14 (7,5 А)Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 (7,5 А)Правая фара (дальний свет)
F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)



Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители
№ предохранителяРасшифровка
F9 (7,5 A)Правая противотуманная фара
F8 (7,5 A)Левая противотуманная фара
F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

F3 (10 A)Задние фонари (лампы стоп-сигнала). Плафон освещения салона
F6 (30 A)Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

F11 (7.5 A)



Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)



F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

F15 (7,5 A)Правая фара (дальний свет)
F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

F13 (7,5 A)Левая фара (ближний свет)
F12 (7,5 A)Правая фара (ближний свет)
