Предохранители и реле Чери Амулет А15 (2003-2012) с расшифровкой
Чери Амулет А15 (Chery Amulet A15) — для отечественного рынка, автомобиль выпускался в России и Китае в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 г., с объемом двигателя в 1.6 л. За это время лифтбек прошел рестайлинг в 2010 г. и выпускался на рынок уже под названием Vortex Corda.
В данной статье мы подробно разберем места расположения блоков предохранителей и реле со схемами, фото и назначением защитных элементов.
Особенно выделим предохранители бензонасоса и прикуривателя.
Следует знать, Чери Амулет А15 имеет небольшие различия в исполнении монтажных блоков с предохранителями и реле в зависимости от года выпуска, комплектации (А1, А2 или А3) и модификации автомобиля.
В автомобиле находятся 5 монтажных блоков с предохранителями и реле (один в салоне и 4 под капотом).
Блок предохранителей и реле в салоне
Основной блок с предохранителями и реле расположен со стороны водителя, в нижней части приборной панели за крышкой/панелью вещевой полки.
Для доступа необходимо:

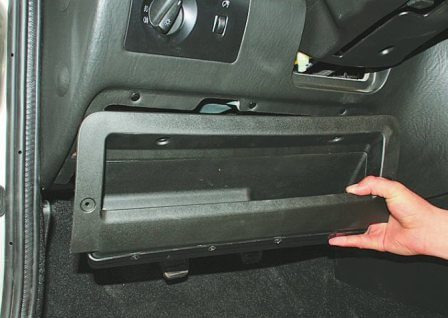

- Вывернуть винты крепления вещевой полки (их 4 шт);
Доступ к предохранителям Чери Амулет в салоне - Снять и убрать полку в сторону.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 10 А | Подсветка номера (освещение номерного знака) |
| F2 | 20 А | Обогрев / подогрев заднего стекла |
| F3 | 30 А | Электровентилятор печки (отопителя салона) |
| F4 | 10 А | Запасной (резерв) |
| F5 | 20 А | Запасной (резерв) |
| F6 | 30 А | Стеклоподъемники, центральный замок |
| F7 | 10 А | Подсветка панели приборов |
| F8 | 10 А | Огни заднего хода, датчик скорости движения автомобиля |
| F9 | 15 А | Люк в крыше (электропривод, при его наличии) |
| F10 | 20 А | Ближний и дальний свет фар (выключатель) |
| F11 | 15 А | Стеклоочиститель лобового стекла (дворники передние) |
| F12 | 10 А | Запасной (резерв) |
| F13 | 15 А | Противотуманные фары и огни (передние и задние птф) |
| F14 | 30 А | Термодатчик / термовыключатель (система кондиционирования A/C) |
| F15 | 10 А | Указатели поворотов (огни поворотников) |
| F16 | 20 А | Электропривод боковых зеркал заднего вида |
| F17 | 15 А | Муфта компрессора кондиционера A/C |
| F18 | 15 А | Магнитола (аудиосистема), освещение внутри салона (лампы, плафоны), подсветка вещевого ящика (бардачка) |
| F19 | 10 А | Комбинация/набор приборов |
| F20 | 15 А | Запасной (резерв) |
| F21 | 15 А | Сигнал (гудок, клаксон) |
| F22 | 10 А | Стоп-сигналы |
| F23 | 15 А | Прикуриватель (передняя розетка / зарядка) |
| F24 | 10 А | Аварийная сигнализация (аварийка) |
| F25 | 30 А | Тормозная система ABS (абс,соленойдный клапан) |
| F26 | 30 А | Тормозная система ABS (абс, гидравлический насос) |
| РЕЛЕ | ||
| R1 | — | Реле стеклоочистителя (дворников) лобового стекла |
| R2 | — | Реле аварийной сигнализации (аварийки) |
Предохранитель прикуривателя находится под номерам F23 с силой тока в 15 Ампер.
Блоки под капотом
Блок на правом брызговике
В данном блоке находятся предохранители и реле отвечающие за свет фар и работу кондиционера (на рисунке №1)
- Для доступа к блоку необходимо снять защитную крышку нажав на фиксаторы по бокам.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | — | Реле света фар |
| 2 | — | Реле кондиционера A/C |
| 3 | 10 А | Ближний свет — правая фара |
| 4 | 10 А | Габаритный свет — правая фара |
| 5 | 10 А | Дальний свет — правая фара |
| 6 | 10 А | Ближний свет — левая фара |
| 7 | 10 А | Габаритный свет левая фара |
| 8 | 10 А | Дальний свет — левая фара |
| 9 | — | Пусто (резерв) |
| 10 | — | Пусто (резерв) |
Блок на левом брызговике
В данном блоке находятся предохранители и реле отвечающие за работу вентиляторов системы охлаждения двигателя (радиатора).
Для доступа к блоку необходимо снять защитную крышку нажав на фиксаторы по бокам крышки.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 30 А | Низкие обороты электровентилятороа радиатора (сис-мы охлаждения двигателя) |
| 2 | 30 А | Высокие обороты электровентилятороа радиатора (сис-мы охлаждения двигателя) |
| 3 | — | Реле высоких оборотов электровентилятора радиатора (повышенная скорость), сис-ма охлаждения двигателя |
| 4 | — | Реле низких оборотов электровентиляторов радиатора (пониженная скорость), система охлаждения двигателя |
Блок силовых предохранителей на АКБ
Данный блок расположен на плюсовой клемме аккумуляторной батареи.
Для доступа к блоку силовых предохранителей — сожмите фиксаторы защитной крышки по бокам и снимите ее.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 60 А | Общее питание |
| 2 | 60 А | Тормозная сис-ма ABS (абс), блок управления двигателем |
| 3 | 120 А | Стартер |
Дополнительный блок с предохранителями и реле
Данный блок отвечает за работу системы впрыска топлива и находится в коробе воздухопритока рядом с электронным блоком управления двигателем (ЭБУ).
Для доступа необходимо:
- Снять облицовку короба воздухопритока;
- Открутить гайку крепления блока предохранителей и реле и достать блок из короба.
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 15 А | Предохранитель Бензонасоса (топливного насоса) |
| 2 | 30 А | Цепь главного реле |
| 3 | 7,5 А | Питание блока упр-ния двигателем (ЭБУ, ECU) |
| 4 | — | Главное реле |
| 5 | — | Реле Бензонасоса (топливного насоса) |
Предохранитель бензонасоса находится под номерам 1 с силой тока в 15 Ампер.
Реле генератора в данном автомобиле — находится в самом генераторе и для доступа к нему необходимо разбирать сам генератор.
Видео по теме
В видео ниже наглядно представлено расположение предохранителя и реле бензонасоса
Надеемся наша статья с распиновкой предохранителей и реле оказалась для вас полезной, комментарии и вопросы оставляйте ниже!
Предохранители и реле (расположение и назначение)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с левой стороны, в подкапотном пространстве – рядом с аккумуляторной батареей и на брызговиках двигателя.
Рисунок 10.1. Реле и предохранители в монтажном блоке, расположенном в салоне
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (Рисунок 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1.
Назначение предохранителей и реле, установленных в монтажном блоке в салоне
Назначение предохранителей и реле, установленных в подкапотном пространстве на правом брызговике
Назначение предохранителей и реле, установленных в подкапотном пространстве на левом брызговике
Назначение силовых предохранителей
Блок предохранителей и реле Chery Amulet
Рассматриваем автомобиль Chery Amulet 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Предохранители и реле в салоне Черри Амулет
Монтажный блок предохранителей и реле в салоне автомобиля расположен в нижней части панели управления, за вещевым ящиком. Для доступа необходимо снять сам ящик, который крепится 4-мя винтами.
Схема блока предохранителей и реле в салоне Chery Amulet
Описание
| Номер предохранителя/реле | Сила тока, А | Назначение предохранителя/реле |
| F1 | 10 | Подсветка номерного знака |
| F2 | 20 | Обогрев заднего стекла |
| F3 | 30 | Электровентилятор отопителя |
| F4 | 10 | Не используется |
| F5 | 20 | Не используется |
| F6 | 30 | Электростеклоподъемники, центральный замок |
| F7 | 10 | Подсветка комбинации приборов |
| F8 | 10 | Фонари заднего хода, датчик скорости |
| F9 | 15 | Привод люка |
| F10 | 20 | Выключатель ближнего/дальнего света |
| F11 | 15 | Очиститель ветрового стекла |
| F12 | 10 | Не используется |
| F13 | 15 | Противотуманные фары и фонари |
| F14 | 30 | Термовыключатель |
| F15 | 10 | Указатели поворотов |
| F16 | 20 | Привод зеркал заднего вида |
| F17 | 15 | Муфта привода компрессора кондиционера |
| F18 | 15 | Плафон освещения салона, освещение вещевого ящика, аудиосистема |
| F19 | 10 | Комбинация приборов |
| F20 | 15 | Не используется |
| F21 | 15 | Звуковой сигнал |
| F22 | 10 | Стоп-сигналы |
| F23 | 15 | Прикуриватель |
| F24 | 10 | Аварийная сигнализация |
| F25 | 30 | ABS |
| F26 | 30 | ABS |
| R1 | — | Реле стеклоочистителя ветрового стекла |
| R2 | — | Реле аварийной сигнализации |
Предохранители и реле под капотом Chery Amulet
В моторном отсеке расположено несколько монтажных блоков.
Схема блока предохранителей и реле расположеного на правом бризговике
Описание
| Номер предохранителя/реле | Сила тока, А | Назначение предохранителя/реле |
| 1 | — | Реле фар |
| 2 | — | Реле кондиционера |
| 3 | 10 | Дальний свет левой фары |
| 4 | 10 | Габаритный свет левой фары |
| 5 | 10 | Ближний свет левой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | Габаритный свет правой фары |
| 8 | 10 | Ближний свет правой фары |
Схема блока предохранителей и реле расположеного на левом бризговике
Описание
| Номер предохранителя/реле | Сила тока, А | Назначение предохранителя/реле |
| 1 | — | Реле высоких оборотов электровентиляторов радиатора |
| 2 | — | Реле низких оборотов электровентиляторов системы охлаждения |
| 3 | 30 | Высокие обороты электровентиляторов системы охлаждения |
| 4 | 30 | Низкие обороты электровентиляторов системы охлаждения |
Схема блока с силовыми предохранителями на АКБ
Описание
| Номер предохранителя/реле | Сила тока, А | Назначение предохранителя/реле |
| 1 | 60 | Общее питание |
| 2 | 60 | ABS, блок управления двигателем |
| 3 | 120 | Стартер |
