Предохранители и реле Skoda Octavia A5, 2004 — 2013

Второе поколение Octavia было представлено в марте 2004 года. В основу модели легла платформа Volkswagen Group A5 (PQ35).

В моторном отсеке

Место размещения блока предохранителей в подкапотном пространстве автомобиля.
Для получения доступа к монтажному блоку, расположенному в моторном отсеке сдвиньте фиксаторы, чтобы разблокировать крышку блока предохранителей и снимите крышку блока предохранителей, подняв ее вверх.

Схема предохранителей/реле в моторном отсеке Шкода Октавия А5
№Ток, AРасшифровка
1—Резерв
25Подрулевые переключатели
35Диагностический разъем
430Гидроэлектронный модуль ABS
515Блок управления АКП
65Комбинация приборов
7—Резерв
815Аудиосистема
95Телефон
105Питание реле блока управления двигателем
1120Блок управления дополнительным обогревателем и вентиляцией
125Блок управления информационной шиной
1315Блок управления двигателем
1420Зажигание
155, 15Датчик концентрации кислорода, реле бензонасоса, реле свечей накаливания
1630Блок управления ABS
1715Звуковой сигнал
1830Усилитель звука
1930Стеклоочистители ветрового окна
20—Резерв
2115Датчик концентрации кислорода
225Выключатель педали сцепления/тормоза
235,
10,
15
  • Насос дополнительного воздуха,
  • ТНВД,
  • датчик массового расхода воздуха
2410Клапан рециркуляции отработавших газов
2530Правая фара
2630Левая фара
2740Насос дополнительного воздуха, предварительный подогрев
2840Стартер
2950Питание зажима 30
3050Зажим X*
R1—Реле электродвигателя вентилятора радиатора
R2—Реле управления АКП

Блоки в салоне

Местонахождение основного блока предохранителей в салоне автомобиля.
Для получения доступа к основному салонному блоку осторожно подденьте крышку отверткой (1) и снимите ее (2).



Схема предохранителей в салоне автомобиля
№Ток, AОписание
110Диагностический разъем, блок управления двигателем, топливный насос
25Блок управления ABS, ESP
35Подушки безопасности
45Обогреватель, кондиционер, фонарь света заднего хода
55Электрокорректор света фар
65Комбинация приборов, блок управления АКП, блок управления электроусилителем руля, система помощи при парковке
7—Резерв
8—Резерв
9—Резерв
10—Резерв
11—Резерв
1210Блок управления центральным замком
1310Блок управления наружным освещением, стоп-сигналы
145Блок управления АКП, замок селектора выбора передач
157.5Блок управления освещением салона
1610Система климат-контроля
17—Дополнительное оборудование
185Датчики системы помощи при парковке
195Блок управления тягово-сцепным устройством
205Система помощи при трогании с места на подъем
21—Резерв
2240Вентилятор системы климат-контроля
2330Стеклоподъемник передних окон
2425Предохранитель прикуривателя Шкода Октавия А5
2525,
30		Обогрев заднего стекла. Дополнительный обогреватель
2620Штепсельная розетка в багажнике
2715
  • Реле бензонасоса,
  • топливные форсунки
28—Дополнительное оборудование
2910Блок управления двигателем
3020Блок управления АКП
3120Вакуумный насос тормозной системы
3230Стеклоподъемники задних дверей
3325Электропривод люка крыши
3420Блок управления функциями комфорта
355Противоугонная система
3620Омыватели фар
3720Обогрев передних сидений
3830Обогрев заднего сиденья
39—Резерв
4040Вентилятор системы отопления
4115Стеклоочиститель окна двери задка
4215Стеклоомыватель ветрового окна
4315Тягово-сцепное устройство
4420Тягово-сцепное устройство
4515Тягово-сцепное устройство
465Обогрев жиклеров стеклоомывателей
475Реле дополнительного обогревателя
48—Резерв
495Центральный переключатель света

Местонахождение дополнительного блока реле в салоне автомобиля.
Под рулевым колесом располагается дополнительная плата с модулями реле.

Схемы реле (Тип 1)
Верхняя плата
№Описание
D1Реле независимого отопителя (у моделей с независимым дополнительным отопителем)
или
Реле для малой теплопроизводительности  (у моделей с дополнительным резистивным отопителем (РТС)
D2.1Гудок
D2.2Реле бензонасоса (у двигателей BUD, CGGA, BSE, BSF, CMXA, CHGA) /
Реле дополнительного топливного насоса -J832- (у двигателей CLCA, CLCB, CFHF, CFHC, CEGA)
D3Реле для большой тепло производительности  (у моделей с дополнительным резистивным отопителем (РТС)
D3.1Вентилятор для впуска свежего воздуха (у моделей с независимым дополнительным отопителем)
D3.2Реле бензонасоса дополнительного отопителя -J749- (у моделей с независимым дополнительным отопителем)
D4Стартер
D5.1Фаромыватели
D5.2реле для нагревательного элемента (у буквенного обозначения двигателя CAYC)
Нижняя плата
№Описание
1реле напряжения питания (15)
2реле устройства для обогрева заднего стекла
3реле напряжения питания (50)
реле стартера 1
4
  • реле бензонасоса (создание давления в системе питания) -(у двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA)
  • реле топливного насоса (у дизельных двигателей)
5коммутационное реле для контакта Х
Схема реле (Тип 2)
B4напряжения питания (30)
B5обогрев заднего стекла
B6гудок
B7насос омывателя стекла 1
B8насос омывателя стекла 2
B9коммутационное реле для X контакта

Предохранители и их назначение, Шкода Октавия А5 FL

Данная схема и расшифровка предохранителей актуальна на кузовах 2004, 2005, 2006, 2007, и pecтайлинговых кузовах 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Расположение блоков в кузове машины
Расположение блоков в кузове машины
Первый блок расположен в передней панели водителя — в салоне. Второй блок находится в моторном отсеке — справа от двигателя.
Откроем и расшифруем предохранители каждого из блоков.

Блок предохранителей в салоне

Открываем водительскую дверь крышка блока будет в панели. Снять ее можно при помощи отвертки — поддев снизу (см схему.)

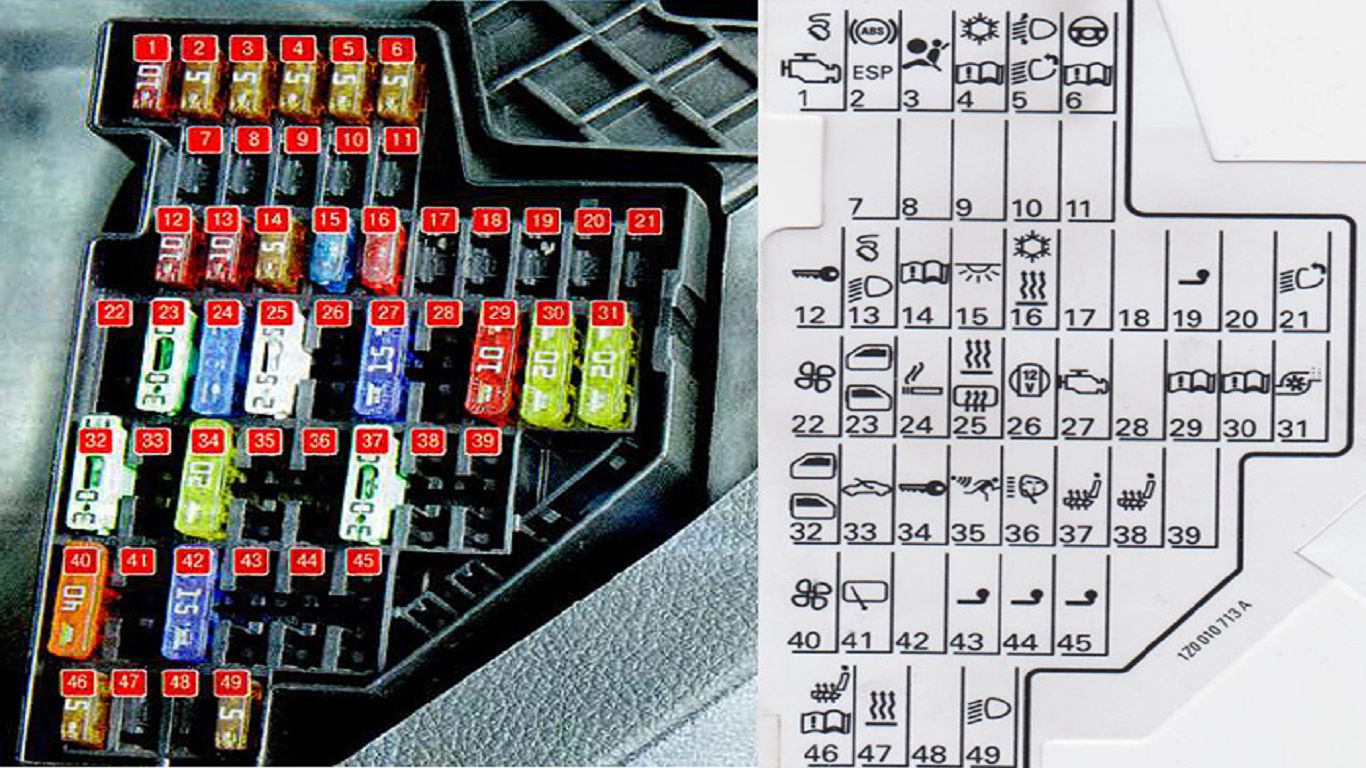

Крышка первого блока
Крышка первого блока
Для наглядности показано несколько фотографий блоков. Для сопоставления расположению основных предохранителей в разных машинах.

Предохр.

Клемма

Сила тока (А)

Назначение

1—10АДиагностический разъём, блок управления двигателя, топливный насос
2—5Аблок управления ABS, ESC
3—5Аподушки безопасности
4—5АОтопление, климатическая установка, фонари заднего хода
5—5АБлок управления корректора фар
6—5АКомбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7——не используется
8——не используется
9——не используется
10——не используется
11——не используется
12—10АБлок управления центрального замка
13—10АДиагностический разъём, переключатель освещения
14—5АБлок управления АКП, блокировка селектора
15—7,5Аблок управления бортовой сети – плафоны освещения салона
16—10АClimatronic
17——не используется
18—5АСтеклоочиститель заднего стекла
19—5АБУ распознания прицепа
20—5Ане используется
21——Адаптивное освещение, левая и правая стороны
22—40АВентилятор Climatronic
23—30АСтеклоподъёмники передних дверей
24—25АПрикуриватель
25—25А-30АОбогрев заднего стекла, автономный отопитель и вентилятор
26—20АРозетка в багажном отсеке
27—15Атопливный насос, форсунки (дизельного двигателя)
28——Головное устройство
29—10АБлок управления двигателя, обогрев вентиляции картера
30—20Аблок управления АКП, Haldex
31—20АВакуумный насос
32—30АСтеклоподъёмники задних дверей
33—25АЭлектропривод подъёмно-сдвижного люка
34—20АБлок управления системы «Комфорт»
35—5АСигнал тревоги
36—20АОмыватель фар
37—20АПередние сиденья с обогревом
38—30АОбогреваемые задние сиденья
39——Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40—40АВентилятор отопителя и климатической установки
41—15Ане используется
42—15Ане используется
43—15АТягово-сцепное устройство
44—20АТягово-сцепное устройство
45—15АТягово-сцепное устройство
46—5Аподогрев сидений
47—5ААвтономный отопитель и вентиляция
48——Телефон
49—5АЦентральный переключатель света

Блок предохранителей под капотом

Открываем капот и справой верхней стороны от мотора расположен второй блок.

Снимаем крышку блока — подвинув обе скобы вниз и потянув крышку на себя пока она не отойдет от корпуса.

Крышка второго блока
Крышка второго блока
В этом блоке помимо предохранителей есть и реле. Несколько фото с разных машин.

Предохр.

Клемма

Сила тока (А)

Назначение

1——не используется
2—5АБУ АКП (подрулевые переключатели)
3—5АИзмерительный провод (диагностика)
4—30АКлапаны ABS
5—15АБУ АКП
6—5АКомбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
7——Питание клеммы 15, стартер
8—15АГоловное устройство
9—5Ане используется
10—5АБУ двигателя
11—20АБУ автономного отопителя и вентиляции
12—5АБУ шины данных
13—15АБУ двигателя
14—20АЗажигание
15—5-15АЛямбда-зонд, система предварительного накаливания
16—20АБлок управления бортовой сети, правая фара, правый задний фо- нарь
17—15АЗвуковой сигнал (клаксон)
18—30АУсилитель цифрового процессора звукового сигнала
19—30АСтеклоочиститель лобового стекла
20——Насос системы охлаждения, клапан дозирования топлива
21—15АЛямбда-зонд
22—5АВыключатель педали сцепления, выключатель педали тормоза
23—10АНасос вторичного воздуха, расходомер воздуха, топливный насос высокого давления
24—10ААдсорбер, клапан рециркуляции ОГ, вентилятор радиатора
25—30АНасос ABS
26—30АБлок управления бортовой сети, левая фара, левый задний фо- нарь
27—40АНасос вторичного воздуха, система предварительного накалива- ния
28—40АСтартер или не используется
29—50АПитание клеммы 30
30—50АКлемма X*



Реле

Расположение

Назначение

R1

Реле электродвигателя вентилятора радиатора

R2

Реле управления АКП



Как выглядят исправный и перегоревший предохранители
Как выглядят исправный и перегоревший предохранители

Предохранители Skoda Octavia A5: схема и назначение

Предохранители предназначены для защиты электрических цепей и приборов от протекания по ним чрезмерных токов, могущих вызвать перегрев и воспламенение изоляции с последующим пожаром.

Принцип действия заключается во вставке в цепь элемента с меньшим сечением, чем остальной провод, с таким расчетом, что при превышении штатного тока он перегреется первым и расплавившись, разомкнет цепь, прекратив подачу электроэнергии к аварийному участку.

Отдельные цепи защищены плавкими предохранителями. Перегоревший
предохранитель можно узнать по выгоревшей металлической проволочке

Отсюда два важных вывода:

  • предохранитель с меньшим номиналом тока бесполезен, сгорит сразу;
  • предохранитель с большим номиналом опасен, он не сработает в аварийной ситуации.

Т е использовать для замены надо предохранитель, точно соответствующий по допустимому току штатному.

Т к предохранители в блоках стоят довольно плотно, для упрощения замены Шкодой предусмотрено наличие специального пластикового пинцета (находится под крышкой блока предохранителей в моторном отсеке).

  • › Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство;
  • › Определите, какой предохранитель защищает цепь отказавшего потребителя и где он находится, в передней панели или под капотом;
  • › Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и извлеките его;
  • › Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала.

Номиналы предохранителей Шкода Октавия

В Октавии А5 используются предохранители нескольких видов, рассчитанные на ток от 5 до 50 ампер. Для удобства распознавания они окрашены в разные цвета.

Цвет предохранителяРасчетная сила тока, А
светло-коричневый5
темно-коричневый7,5
красный10
синий15
желтый20
белый25
зеленый30
оранжевый40
красный50

Цветовой код предохранителей

Обычно предохранители продаются в наборах. Иметь подобный в пути лишним точно не будет

Расположение предохранителей в Шкоде Октавии А5

Традиционно для Шкоды разделены на 2 группы:

  • в салоне, в передней панели, слева от руля, за водительским бардачком;
  • в подкапотном пространстве, ближе к аккумулятору.

Сиденья с электроприводом регулировки защищены автоматическими
предохранителями, которые автоматически включаются после спада нагрузки!

Блок предохранителей в салоне

Расположен с левого торца передней панели, для доступа необходимо открыть водительскую дверь.

Блок предохранителей в моторном отсеке

Для доступа необходимо сдвинуть фиксаторы А вперед до упора и поднять крышку вверх,.

Схема расположения предохранителей в салонном блоке

Назначение предохранителей салонного блока

№Потребитель
1Диагностический разъём, блок управления двигателя, топливный
насос
2блок управления ABS, ESC
3Подушки безопасности
4Отопление, климатическая установка, фонари заднего хода
5Блок управления корректора фар
6Комбинация приборов, блок управления автоматической коробки
передач, блок управления электромеханического усилителя руля,
парковочный ассистент
7-11не используется
12Блок управления центрального замка
13Диагностический разъём, переключатель освещения
14Блок управления АКП, блокировка селектора
15блок управления бортовой сети – плафоны освещения салона
16Climatronic
17не используется
18Стеклоочиститель заднего стекла
19БУ распознания прицепа
20не используется
21Адаптивное освещение, левая и правая стороны
22Вентилятор Climatronic
23Стеклоподъёмники передних дверей
24Прикуриватель
25Обогрев заднего стекла, автономный отопитель и вентилятор
26Розетка в багажном отсеке
27топливный насос, форсунки (дизельного двигателя)
28Головное устройство аудиосистемы
29Блок управления двигателя, обогрев вентиляции картера
30блок управления АКП, Haldex
31Вакуумный насос
32Стеклоподъёмники задних дверей
33Электропривод подъёмно-сдвижного люка
34Блок управления системы «Комфорт»
35Сигнал тревоги
36Омыватель фар
37Передние сиденья с подогревом
38Обогреваемые задние сиденья
39Комбинация приборов, рычаг стеклоочистителя и переключатель
указателей поворота
40Вентилятор отопителя и климатической установки
41-42не используется
43-45Тягово-сцепное устройство
46Подогрев сидений
47Автономный отопитель и вентиляция
48Телефон
49Переключатель освещения

Схема расположения предохранителей в подкапотном блоке

Назначение предохранителей в подкапотном блоке

№Потребитель
F1не используется
F2БУ АКП
F3Измерительный провод
F4Клапаны ABS
F5БУ АКП
F6Комбинация приборов, рычаг стеклоочистителя и переключатель
указателей поворота
F7Питание клеммы 15, стартер
F8Головное устройство аудиосистемы
F9не используется
F10БУ двигателя
F11БУ автономного отопителя и вентиляции
F12БУ шины данных
F13БУ двигателя
F14Зажигание
F15лямбда-зонд, система предварительного накаливания
F16Блок управления бортовой сети, правая фара, правый задний фо
нарь
F17Звуковой сигнал
F18Усилитель цифрового процессора звукового сигнала
F19Стеклоочиститель ветрового стекла
F20насос системы охлаждения, клапан дозирования топлива
F21Лямбда-зонд
F22Выключатель педали сцепления, выключатель педали тормоза
F23насос вторичного воздуха, расходомер воздуха, топливный насос
высокого давления
F24Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
F25Насос ABS
F26Блок управления бортовой сети, левая фара, левый задний фо
нарь
F27насос вторичного воздуха, система предварительного накалива
ния
F28не используется
F29Питание клеммы 30
F30Клемма X (Для предотвращения излишней нагрузки на аккумуляторную батарею при запуске двигателя, электрические потребители данной клеммы автоматически отключаются)
