Электросхема рено логан - подробная электросхема

Содержание статьи

Распиновка разъемов, электросхемы Renault Logan

Распиновка разъемов приборной панели
РАЗЪЕМ 24-контактный черного цвета
Контакт/Назначение
1 Управление сигнальной лампой системы электронной противоугонной блокировки запуска двигателя
2 Сигнальная лампа аварийной температуры охлаждающей жидкости
3 Не используется
4 Сигнальная лампа неисправности системы снижения токсичности отработавших газов
5 Сигнальная лампа заднего противотуманного света
6 Сигнальная лампа противотуманных фар
7 «Масса»
8 Сигнал «-» датчика уровня топлива
9 «+» аккумуляторной батареи
10 Электропитание после замка зажигания
11 Напряжение питания «+» габаритных огней
12 Сигнал «+» датчика температуры охлаждающей жидкости
13 Сигнальная лампа зарядки аккумуляторной батареи
14 Сигнальная лампа давления масла
15 Сигнальная лампа указателей поворота
16 Сигнальная лампа включения стояночного тормоза и уровня тормозной жидкости
17 Сигнальная лампа обогрева заднего стекла
18 Сигнальная лампа дальнего света фар
19 Сигнальная лампа ближнего света фар
20 Сигнальная лампа неисправности подушек безопасности
21 Сигнал тахометра
22 Сигнал скорости движения автомобиля
23 Кнопка просмотра информации на дисплее бортового компьютера
24 сигнал «+» датчика уровня топлива
РАЗЪЕМ 24-контактный серого цвета
Контакты/Назначение
1 Не используется
2 Не используется
3 Сигнальная лампа блокировки подушки безопасности пассажира
4 Не используется
5 Не используется
6 Не используется
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 Не используется
12 Сигнальная лампа незакрытых дверей
13 «Масса» (комплектации без АБС), Сигнальная лампа неисправности электронной системы распределения тормозного усилия ( комплектации с АБС)
14 Не используется
15 Не используется
16 «Масса» (комплектации без АБС), сигнальная лампа неисправности АБС (комплектации с АБС)
17 Не используется
18 Не используется
19 Сигнал расхода топлива
20 Не используется
21 Не используется
22 Не используется
23 Не используется
24 Не используется

Распиновка ЭБУ

Контакт Назначение
01 — Управление катушкой зажигания цилиндров 2-3
02 — Не используется
03 — «Масса»
04 — Управление электромагнитным клапаном продувки адсорбера
05 — Не используется
06 — Не используется
07 — Не используется
08 — Управление «-» реле вентилятора системы охлаждения двигателя
09 — Сигнальная лампа аварийной температуры охлаждающей жидкости
10 — Сигнал выключения кондиционера
11 — Сигнал расхода топлива
12 — Управляющий сигнал 1 на регулятор холостого хода
13 — Сигнал датчика температуры охлаждающей жидкости
14 — Не используется
15 — «Масса» датчика абсолютного давления
16 — Сигнал датчика абсолютного давления
17 — Не используется
18 — Сигнал датчика давления хладагента
19 — Экран датчика детонации
20 — Сигнал «+» датчика детонации
21 — Не используется
22 — Не используется
23 — Не используется
24 — Сигнал датчика верхней мертвой точки
25 — Не используется
26 — Диагностический разъем линия L
27 — Не используется
28 — «Масса»
29 — «+» после замка зажигания
30 — «+» аккумуляторной батареи
31 — Не используется
32 — Управление катушкой зажигания цилиндров 1-4
33 — «Масса»
34 — Управление сигнальной лампы неисправности системы снижения токсичности
35 — Не используется
36 — Не используется
37 — Не используется
38 — Управляющий сигнал «-» на реле вентилятора системы охлаждения двигателя
39 — Управляющий сигнал «-» на обмотку реле самопитания ЭБУ
40 — Не используется
41 — Управляющий сигнал 2 на регулятор холостого хода
42 — Управляющий сигнал 3 на регулятор холостого хода
43 — Сигнал «+» датчика положения дроссельной заслонки
44 — Сигнал нижнего кислородного датчика
45 — Сигнал верхнего кислородного датчика
46 — Управляющий сигнал «-» на компрессор кондиционера
47 — Не используется
48 — Не используется
49 — Сигнал «+» датчика температуры воздуха
50 — Не используется
51 — Не используется
52 — Не используется
53 — Сигнал скорости движения автомобиля
54 — Сигнал датчика частоты вращения коленчатого вала
55 — Не используется
56 — Диагностический разъем линия K
57 — Не используется
58 — Сигнал системы электронной противоугонной блокировки запуска двигателя
59 — «-» управляющего сигнала на форсунку цилиндра № 1
60 — «-» управляющего сигнала на форсунку цилиндра № 3
61 — Не используется
62 — Не используется
63 — «-» управляющего сигнала на элемент подогрева верхнего кислородного датчика
64 — Не используется
65 — «-» управляющего сигнала на элемент подогрева нижнего кислородного датчика
66 — «+» форсунок
67 — Не используется
68 — Управление «-» обмоткой реле топливного насоса
69 — Не используется
70 — Сигнал тахометра
71 — Не используется
72 — Управляющий сигнал 4 на регулятор холостого хода
73 — «-» сигнала датчика температуры охлаждающей жидкости
74 — «+» сигнала датчика положения дроссельной заслонки
75 — «-» сигнала датчика положения дроссельной заслонки
76 — «Масса» нижнего кислородного датчика
77 — «-» датчика температуры воздуха
78 — «+» датчика абсолютного давления
79 — «-» датчика детонации
80 — «Масса» верхнего кислородного датчика
81 — Не используется
82 — «+» управляющего сигнала на резистор малой скорости вращения электровентилятора
системы охлаждения двигателя
83 — «+» датчика давления хладагента
84 — Не используется
85 — Сигнал «+» датчика давления в системе гидроусилителя рулевого управления
86 — Не используется
87 — Не используется
88 — Не используется
89 — «-» управляющего сигнала на форсунку цилиндра № 4
90 — «-» управляющего сигнала на форсунку цилиндра № 2

блок комфорта

Распиновка контактов диагностического разъема расположен в перчаточном ящике(бардачЁк)

2) J1850 Шина+ 4) Заземление кузова 5) Сигнальное заземление 6) Линия CAN-High, J-2284 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 10) J1850 Шина- 14) Линия CAN-Low, J-2284 15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 16) Питание +12В от АКБ

1 — блок предохранителей 597В в моторном отсеке; 2 — блок реле 784 в моторном отсеке, реле 700; 3 -форсунка 1-го цклиндра; 4 — блок предохранителей в салоне; 5 — разъем электропроводки моторного отсека/салона (моноблок); 6 — блок реле 1047 в моторном отсеке, реле 236 и 238 (см. рис. 10.2а и 10.26); 7 — блок реле 784 в моторном отсеке, реле 474; 8 — датчик давления хладагента (автомобили с системой кондиционирования); 9 — форсунка 2-го цилиндра; 10 — топливный насос и датчик уровня топлива; 11 — разьем электропроводки панели приборов/левой задней части кузова; 12 — блок реле в моторном отсеке, реле 234; 13 -датчик положения дроссельной заслонки; 14 — форсунка 3-го цилиндра; 15 — панель управления системой кондиционирования; 16 — датчик детонации; 17 — датчик положения коленчатого вала; 18 — модуль зажигания; 19 — датчик температуры воздуха; 20 -форсунка 4-го цилиндра; 21 — адсорбер; 22 — шаговый электродвигатель регулятора холостого хода; 23 — комбинация приборов; 24 — ЭБУ; 25 — диагностический датчик концентрации кислорода (лямбда-зонд); 26 — коммутационный блок салона; 27 — датчик температуры охлаждающей жидкости; 28 — реле давления системы рулевого управления с гидроусилителем; 29 — датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 — диагностический разъем; 31 — датчик скорости; 32 — датчик абсолютного давления во впускной трубе.

1 — коммутационный блок салона; 2 — разьем электропроводки приборной панели/левой задней части кузова; 3 — правый задний фонарь; 4 — правый гередний указатель поворота; 5 — правый повторитель указателя поворота; 6 — левый задний фонарь; 7 — левый передний указатель поворота; 8 — левый повторитель указателя поворота; 9 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 10 — диагностический разьем; 11 — выключатель аварийной сигнализации; 12 — блок предохранителей в салоне.

1 — блок предохранителей в салоне; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — габаритный свет левой передней фары; 4 — левый задний фонарь; 5 — фонарь освещения номерного знака; 6 — габаритный свет правой передней фары; 7 — правый задний фонарь; 8 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала.

Электрические схемы Рено Логан 2, 2014 — 2018

Информация по схемам актуальна для моделей Рено Логан 2 (L8) 2014, 2015, 2016, 2017, 2018 года выпуска.

Система заряда аккумуляторной батареи для двигателя 1,6 16V К4М

Система заряда аккумуляторной батареи для двигателя 1,6 8V К7М

Система запуска двигателя, выключатель (замок) зажигания

Система управления двигателем 1,6 8V К7М

Система управления двигателем 1,6 16V К4М

Электровентилятор системы охлаждения двигателя климатическая установка с кондиционером

Распределение электропитания

Ближний/дальний свет фар

Габаритное освещение, фонарь освещения номерного знака

Противотуманные фары

Задний противотуманный фонарь

Фонари света заднего хода

Указатели поворота и аварийная сигнализация

Сигналы торможения

Стеклоочиститель и стеклоомыватель

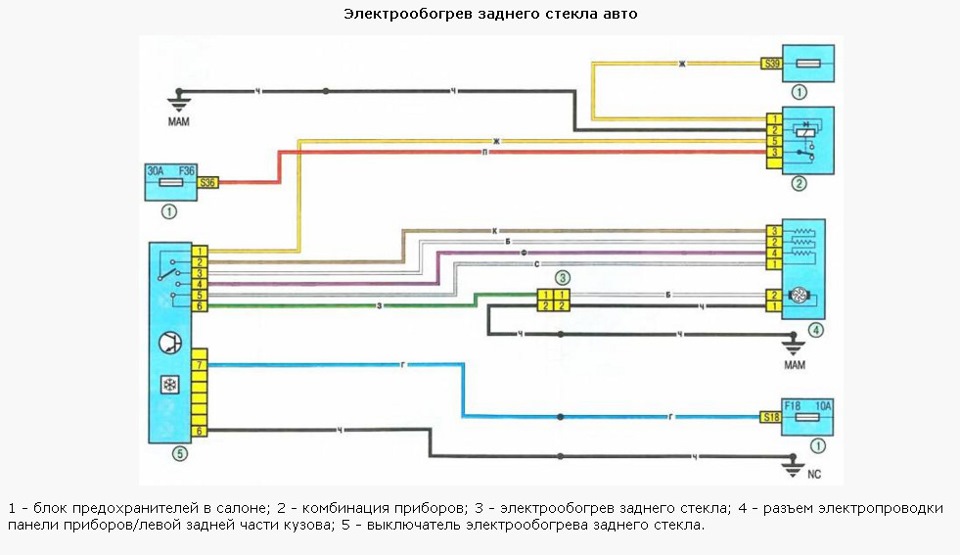

Обогрев заднего стекла

Освещение салона и багажного отделения

Звуковой сигнал

Прикуриватель

Электропривод и электрообогрев зеркал

Центральная блокировка дверей

Задние электростеклоподъемники

Передние электростеклоподъемники

Иммобилайзер

Обогрев передних сидений

Климатическая установка с кондиционером

Схема автомобиля — Рено Логан

Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!

Схема электросистемы управления двигателем

Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан

Схема соединений монтажного блока предохранителей в салоне на Renault Logan

Электросхема соединений генератора и стартера

Комбинация приборов — схема соединений

Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера
