Карбюратор 2107 дааз — его устройство и ремонт

Неполадки карбюратора ДААЗ 2107

Эксплуатационные характеристики силовых агрегатов транспортных средств во многом определяются качеством воздушно-топливной смеси, подготавливаемой и подающейся карбюратором. Не являются исключением и техника, собиравшаяся ранее на Волжском автозаводе. В случае возникновения сбоев в ее работе зачастую приходится выполнять техническое обслуживание и регулировку узлов своими руками. Настройка карбюратора ДААЗ 2107 своими руками дает возможность сэкономить финансы и быстро подготовить автомобиль к поездке.

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

• поплавковой и смесительной камерами;
• поплавком;
• воздушной и дроссельной заслонками;
• фильтрующим элементом;
• игольчатым клапаном;
• дросселем;
• жиклерами разных типов;
• диффузорами;
• эконостатом;
• ускорительным насосом.

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Настраиваем карбюратор ДААЗ на ВАЗ 2107

Даже не очень искушенный в вопросе технического обслуживания своего железного коня владелец в состоянии понять, что возникшие в работе авто проблемы могут быть связаны с состоянием узла подачи горючего. Настройка карбюратора ДААЗ 2107 20 или агрегата 2107 без последнего индекса при этом не отличается сложностью.

Как можно определить, что следует обратить внимание на карбюратор:

• ухудшаются динамические характеристики во время разгона;
• нажатие на педаль газа сопровождается провалами в работе мотора;
• возникают рывки при передвижении на одной передаче;
• наблюдается появление выхлопных газов черного цвета;
• затрудняется запуск силового агрегата;
• на холостом ходу двигатель работает нестабильно;
• мотор перестает работать без видимых причин.

Если рассматривается карбюратор ДААЗ 2107 1107010: устройство и регулировка этого механизма могут быть изучены любым автовладельцем. Для настройки узла совершенно не обязательно обращаться за помощью в специализированные сервисы. Все работы есть возможность выполнить самостоятельно.

Настройка ХХ

Одной из наиболее распространенных задач, стоящих перед владельцами транспортных средств, является обеспечение устойчивости работы мотора на холостых оборотах. При этом горючая смесь максимально обеднена и уровень ОС находится на низкой отметке.

Для регулировки оборотов ХХ приходится задействовать винты, отвечающие за количество и качество (ВКЛ и ВКЧ) подаваемой воздушно-топливной смеси.

Перед началом проведения работ следует разогреть мотор до рабочей температуры (этот показатель составляет примерно 80 градусов). Прогрев можно осуществлять и настраивая карбюратор. Когда силовой агрегат не работает, оба упомянутых винта полностью закручиваются, после этого метиз, ответственный за количество смеси, ослабляется на 3 оборота, а второй винт откручивается на 4-5 оборота.

Мотор опять заводится и при помощи варьирования степени закручивания ВКЛ устанавливаются обороты около 800. Для этого придется отслеживать показания тахометра. Затем, регулируя положение ВКЧ (происходит обеднение смеси), определяется, в каком его положении наблюдается падение оборотов агрегата и их неустойчивость. От этой отметки следует открутить винт качества на 0,5-1 оборот, немного обогащая топливо для обеспечения устойчивости работы на ХХ.

Убедиться, что настройка карбюратора ВАЗ 2107 ДААЗ была выполнена верно можно, попробовав нажать на педаль газа. Если обороты остаются в районе 800±50 об./мин., то регулировка выполнена верно.

Процесс можно выполнить два-три раза. Это позволит понять, что настройка холостого хода произведена.

Как осуществляется настройка карбюратора ДААЗ 2107 1107010 20, можно узнать в видео:

Регулировка поплавка

Поплавок необходим в карбюраторе для контроля за уровнем горючего в камере. Этот отсек состоит из:

• непосредственно камеры с уплотнителем;
• поплавка;
• клапана;
• поворотного стержня;
• сливной пробки.

Поплавки, как правило, устанавливаются латунные или полимерные. Плавая на поверхности топлива, они способны поворачиваться и открывать или блокировать клапан, регулируя поступление жидкости.

Частой причиной неполадок в работе силового агрегата является переизбыток бензина в камере или, наоборот, его недостаточный уровень. Чтобы устранить проблему, необходимо произвести настройку игольчатого клапана и поплавка.

Технология проведения работ:

1. Крышка карбюратора устанавливается вертикально.

2. В этом положении необходимо измерить расстояние от поплавковой плоскости (в свободном положении) до уплотнителя. Его значение должно быть 6,5±0,25 мм. Для измерения можно воспользоваться линейкой или специально подготовленным шаблоном.

Можно в качестве шаблона, например, использовать сверло диаметром 6 мм (оно должно легко помещаться, не сдвигая поплавок, при этом должен оставаться небольшой зазор). Если расстояние не соответствует нормативу, придется провести регулировку, немного подогнув хвостик поплавка, который касается демпфирующего шарика.

На рисунке видно, что между сверлом и поплавком после регулировки образовался зазор около 0,5 мм.

3. После этого измеряется величина полного хода поплавка. Поскольку свободный ход поплавка должен быть примерно 8 мм, расстояние между отведенным в крайнее положении поплавком и уплотнителем должно составлять 14±0,5 мм.

Если подходящего шаблона нет, рекомендуется для измерения использовать штангенциркуль. На фото видно, что требуемое расстояние немного меньше установленного на приборе уровня. Регулировка максимального открытия клапана производится отгибанием второго язычка, упирающегося в седло клапана.

Выполнив описанные процедуры по проверке и настройке поплавка, работы можно завершить и собрать карбюратор.

Сбои в работе привода дроссельной заслонки карбюратора могут привести к снижению мощности и приемистости транспортного средства. Также из-за разрежения и ухода горючего из диффузора первой камеры велика вероятность повышения расхода бензина. В связи с этим оценка работы этого механизма и настройка в случае необходимости являются важной составляющей процесса регулировки карбюратора.

Выполнить настройку можно, не снимая карбюратора.

Порядок проведения работ:

1. Необходимо измерить межцентровое расстояние между наконечниками тяги. Его величина должна составлять 80 мм. При необходимости один из наконечников с рычага снимается, для чего его достаточно поддеть отверткой. Вооружившись гаечным ключом на 8 мм, ослабляется контргайка, наконечник вращается, что позволяет изменить длину тяги.

1. После установки тяги на штатное место и затягивания контргайки проверяется степень открытия заслонки. Для этого помощник должен нажать до предела на педаль газа (при утопленном «подсосе»).
2. В случае, если дроссельная заслонка первой камеры не полностью открылась, у ее рычага есть дополнительный ход. В этом случае снимается наконечник продольной тяги с промежуточного рычага. Немного ослабляется контргайка, уменьшается длина тяги, она возвращается на место. Работа заслонки проверяется снова.
3. Педаль отпускается, заслонка должна быть полностью закрыта (зазоры недопустимы). Если нужно, длина тяги увеличивается.

Если есть возможность снять карбюратор, также можно выполнить оценку работы заслонок и отрегулировать их.

• Нажимая на рычаги, открываются и закрываются заслонки. Их ход должен быть плавным. Рычаги должны соприкасаться с упорами. Заслонки обязаны закрываться плотно.
• Карбюратор (основание) нужно поднести к источнику света. Никаких зазоров видно не должно быть. Там, где заслонки прилегают, не должны наблюдаться нагар или след от их ударов.
• Положение заслонок меняется регулировочными винтами, которые расположены на торцах карбюратора.
• Переходные отверстия систем 1 и 2 камер должны находиться на возвышении от кромки заслонки примерно на 0,2…0,5 мм. В противном случае будет наблюдаться подтекание бензина, что слишком обогащает смесь.

Тонкости настройки дроссельных заслонок описаны в видео:

Настройка ПУ (пускового устройства)

Чтобы выполнить регулировку этого узла, необходимого для запуска холодного силового агрегата, нужно демонтировать карбюратор.

Как будет работать карбюратор, во многом зависит от того, как после срабатывания пневмокамеры будет приоткрываться дроссель 1 камеры и какой при этом образуется зазор воздушной заслонки. Первое значение устанавливается на уровне 0,9 мм (при помощи подгибания тяги), второе – вращательными движениями винта диафрагмы до того, как расстояние от края заслонки до стенки диффузора станет равным 5,5 мм.

Эти параметры практически не меняются во время эксплуатации автомобиля. Как правило, можно ограничиться их проверкой.

Для регулировки положения воздушной заслонки используется винт, ослабляя который, можно добиться большего ее открытия.

Зазор в дросселе первой камеры регулируется подгибанием тяги (изогнутой), для чего обычно используются плоскогубцы.

Данное видео дает полное представление о регулировке пускового устройства.

Как видно, настройка карбюратора ДААЗ 2107 1107010 достаточно легко производится своими руками.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;

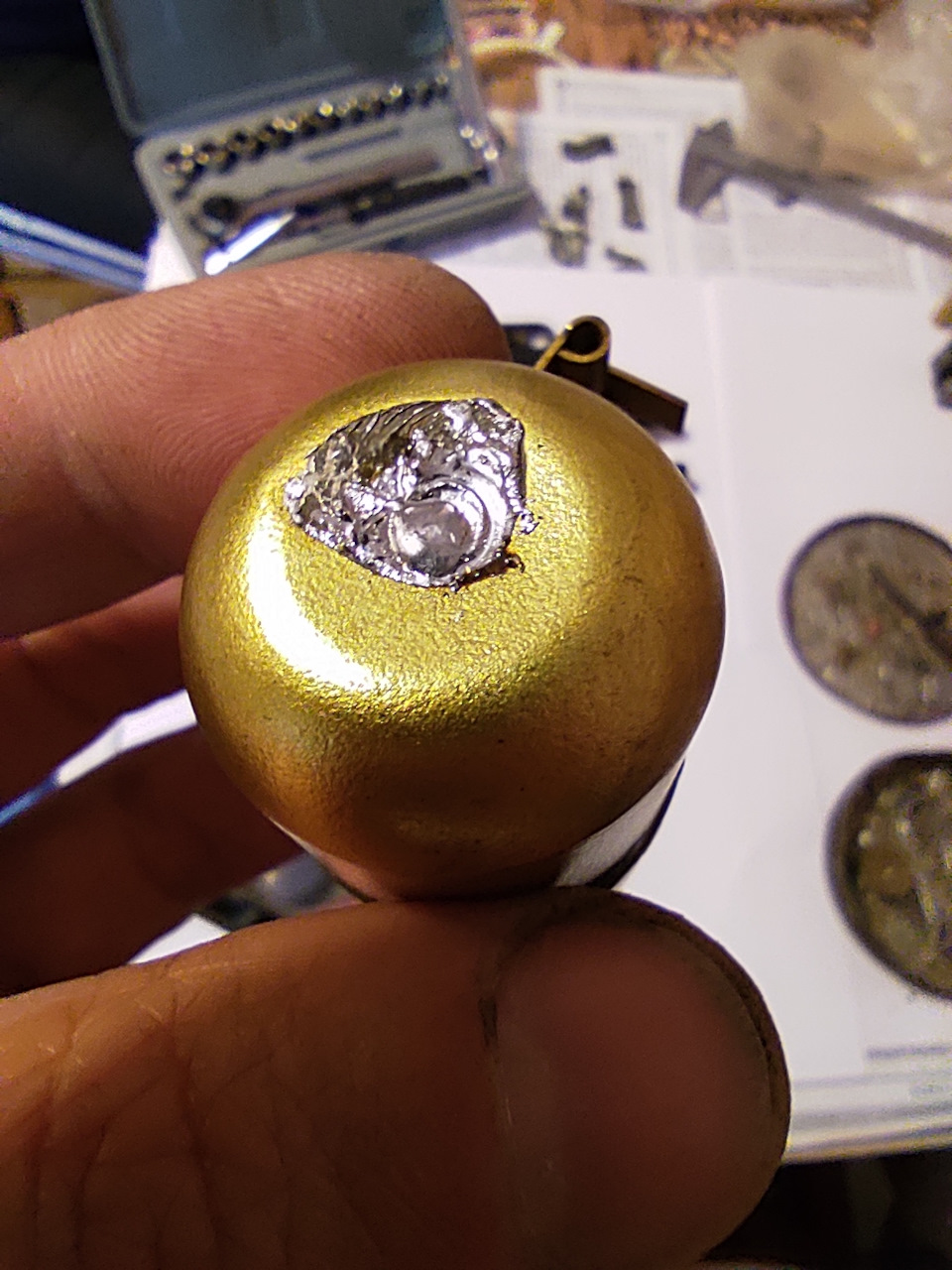

• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;
• плохим состоянием диафрагмы пневмопривода;

• выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана. Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние.

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

• внешняя очистка устройства;
• визуальный осмотр узла, который может выявить некоторые проблемы;
• демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
• чистка воздушных жиклеров;
• при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2017, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

Карбюратор ВАЗ 2107 — как правильно настроить?

С точки зрения современных требований к экологии, карбюраторные двигатели уже устарели. Но автомобили с карбюраторами прекрасно себя чувствуют на наших дорогах. Да, они не соответствует духу времени, но добросовестно работают и будут работать еще очень долго.

Именно поэтому карбюратор ВАЗ 2107 сегодня вполне востребованный агрегат. Те, кто ездит на «классике», могут самостоятельно его обслуживать и ремонтировать, ничего сверхъестественно сложного там нет. На современных иномарках, напичканных электроникой, ремонт своими руками уже невозможен.

Назначение, схема, устройство и принцип работы карбюратора ВАЗ 2107

На «семерку» ставились различные модификации карбюратора ДААЗ 2107 (Димитровградский автоагрегатный завод). Все они схожи по своему принципу и отличаются только некоторыми конструктивными деталями.

Схема устройства карбюратора ВАЗ 2107: (1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11 — жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — распылитель ускорительного насоса; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — жиклер пускового устройства; 17 — автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — топливный жиклер холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подвода топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27- регулировочный винт количества рабочей смеси карбюратора 2107-1107010; 28 — дроссельная заслонка первой камеры; 29 — корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельных заслонок; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса: 36 — рычаг привода ускорительного насоса; 37 — пневмоклапан карбюратора 2140-1107010-70.)

Назначение.

Назначение карбюратора – приготовление бензиново-воздушной смеси в нужной пропорции и подачи ее в цилиндры двигателя. От того, насколько правильно соблюдено соотношение между топливом и воздухом, и насколько качественно смешана дисперсия, зависит качество работы двигателя, отдача мощности, срок его службы.

Устройство и принцип работы.
Схема принципиального устройства ВАЗовского карбюратора условно делится на три конструктивных элемента:

1. Крышка с выводами для шлангов;




   Устройство крышки карбюратора ваз 2107: (1 — ось поплавка; 2 — игольчатый клапан; 3— поплавок; 4 — прокладка; 5 —диафрагма пускового устройства со штоком; 6 — пружина; 7 — регулировочный винт; 8 — крышка пускового устройства; 9 — топливный жиклер холостого хода; 10 — электромагнитный запорный клапан; 11 — пробка; 12 — крышка карбюратора; 13 — топливный фильтр; 14 — воздушная заслонка; 15 — патрубок подачи топлива; 16 — ось воздушной заслонки с рычагом; 17 — шарик фиксации рычага управления воздушной заслонкой; 18 — рычаг управления воздушной заслонкой; 19 — ось рычага; 20 — втулка крепления тяги привода воздушной заслонки)

2. Корпус, в котором расположена поплавковая камера и камеры с диффузорами;




   Устройство корпуса карбюратора ваз 2107: (1 — диафрагма ускорительного насоса; 2 — рычаг привода ускорительного насоса; 3 — крышка; 4 — кулачок привода ускорительного насоса; 5 — крышка экономайзера мощностных режимов; 6 — диафрагма экономайзера; 7 — топливный жиклер экономайзера; 8 — клапан экономайзера; 9 — обратный клапан ускорительного насоса; 10 — распылители ускорительного насоса с клапаном подачи топлива; 11 — распылители; 12 — главные воздушные жиклеры с эмульсионными трубками; 13 — главные топливные жиклеры; 14 — кронштейн крепления оболочки тяги привода воздушной заслонки; 15 — регулировочный винт второй камеры; 16 — стопор регулировочного винта; 17 — колпачок стопора; 18 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 — ось дроссельной заслонки первой камеры с рычагами привода; 20 — рычаг блокировки второй камеры; 21 — пружина рычага блокировки; 22 — ось дроссельной заслонки второй камеры с рычагом; 23 — дроссельная заслонка первой камеры; 24 — дроссельная заслонка второй камеры; 25 — заглушка регулировочного винта качества (состава) смеси; 26 — возвратная пружина рычага привода дроссельной заслонки второй камеры; 27 — регулировочный винт качества (состава) смеси холостого хода; 28 — корпус карбюратора; 29 — регулировочный винт количества смеси холостого хода; 30 — электрический провод конечного выключателя экономайзера принудительного холостого хода; 31 — блок подогрева карбюратора)

3. Дно, в котором находятся дроссельные заслонки.

Теперь подробней про конструкцию и принцип работы:

1. С помощью топливного насоса в поплавковую камеру закачивается бензин из бака до определенного уровня, который регулируется автоматически открытием и закрытием игольчатого клапана;
2. Затем из поплавковой камеры топливо через жиклеры закачивается в камеры смешивания. При этом топливо уже разделено на мелкие капли, которые перемешиваются с воздухом, идущим от воздухозаборника с воздушным фильтром;
3. Эконостат – устройство для обогащения топливной смеси. Он включается, когда двигатель работает с высокой нагрузкой и добавляет дополнительно топливо в камеры смешивания;




   Схема эконостата и экономайзера карбюратора ВАЗ 2107: (1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный канал; 4 —главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера; 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры)

4. Затем смесь бензина с воздухом поступает в диффузоры, где происходит измельчение капель бензина и окончательное перемешивание получившейся смеси;
5. Готовая смесь через дроссельные заслонки поступает в топливный (впускной) коллектор. Количество воздуха в топливной смеси регулируется воздушной заслонкой, а объем уже готовой смеси, которая пойдет в топливный коллектор, регулируется двумя дроссельными заслонками (по одной на каждую камеру);
6. При высоких оборотах включается ускорительный насос.




   Схема ускорительного насоса карбюратора ВАЗ 2107 (1 — распылители; 2 — шариковый клапан подачи топлива; 3 — диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры)

7. Отдельно предусмотрена система холостого хода, которая подает минимально необходимое количество бензина, чтобы двигатель работал ровно, и при этом не перерасходовал бензин.

Исправный карбюратор не нуждается в каком-либо управлении. Система сама определяет, в каком режиме работает мотор, сколько топливной смеси подать и в какой момент. Но иногда необходимо проводить ТО этого агрегата с настройкой и регулировкой.

Регулировка и настройка карбюратора ВАЗ 2107. Тарировочные данные.

При появлении признаков неисправности регулировку карбюратора ВАЗ 2107 вполне можно (и даже нужно) сделать своими руками. Регулировка необходима, когда начинаются проблемы с режимом и качеством работы двигателя:

• Тяжелый старт двигателя, автомобиль долго не заводится;
• Нарушение разгонной динамики, медленный тяжелый разгон;
• При нажатии на педаль газа появляются провалы, сбои и рывки в работе мотора, машина заметно дергается при движении;
• Растет расход топлива без видимых причин.

Таблица тарировочных данных карбюратора 2107-1107010

Регулировка холостого хода (ХХ)

Правильно выставленные обороты холостого хода – это гарантия того, что карбюратор не будет давать «провалы» на минимальном режиме работы двигателя, но и не потратит лишнее топливо впустую.

Схема системы холостого хода и переходных систем карбюратора ВАЗ 2107: (1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества смеси)

1. Завести двигатель, прогреть его до стандартной рабочей температуры, затем убрать подсос;
2. В нижней части карбюратора расположен винт «качества» смеси. Его нужно открутить на максимум (против часовой стрелки), при этом концентрация бензина в смеси будет максимальной;
3. В нижней же части карбюратора найти винт регулировки «количества», который отвечает за обороты на ХХ. Завести двигатель. Винтом «количества» выставить обороты холостого хода 850-900 об/мин по тахометру;
4. Винт «качества» прикручивать (по ЧС), чтобы постепенно обеднять смесь. Как только двигатель замедлит работу или начнутся перебои, повернуть его в обратную сторону (на увеличение топлива) примерно на пол-оборота, до тех пор, пока двигатель не начнет нормальную работу.

Видео регулировки холостого хода (хх).

Регулировка поплавка

Регулировка поплавка производится для выставления нормального уровня наполнения бензина в поплавковой камере, если переливает карбюратор или есть другие неполадки с подачей топлива. Для этого нужно снять крышку карбюратора, на которой закреплен поплавок и игольчатый клапан.

Схема главных дозирующих систем карбюратора ВАЗ 2107: (1 — главные воздушные жиклеры с эмульсионными трубками; 2 — распылители первой и второй камер; 3 — топливный фильтр; 4 — игольчатый клапан; 5 — поплавок; 6 — дроссельная заслонка второй камеры; 7 — главные топливные жиклеры; 8 — дроссельная заслонка первой камеры)

1. Понадобятся шаблоны для регулировки поплавка. Их можно вырезать из картона (сделать полоски шириной 14 и 6,5 мм) или использовать готовые мерки;
2. Установить снятую крышку на торец, чтобы поплавок не нажимал на шарик игольчатого клапана, а только слегка прикасался к нему;
3. Стандартный зазор между поплавком и плоскостью крышки карбюратора должен составлять 6,5 мм. При этом сам поплавок чуть касается шарика клапана, как уже было сказано. Если расстояние больше или меньше, нужно подогнуть язычок поплавка;
4. Ход поплавка до самого дальнего положения должен быть 14 мм. Чтобы его измерить, нужно отодвинуть поплавок и между ним и крышкой поставить второй мерный шаблон. Если расстояние не соответствует стандарту, нужно подогнуть язычок кронштейна поплавка.

На видео, ниже, очень просто показано, какой должен быть уровень топлива в поплавковой камере и как настроить поплавок.

Настройка системы пуска и воздушной заслонки

Система пуска – это механизм подачи топлива при старте. Чтобы запустить двигатель «на холодную» без лишней нагрузки на аккумулятор и стартер, нужно дать обогащенную смесь.

Пусковое устройство карбюратора ВАЗ 2107: (1 — диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 — нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 — верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — тяга привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры)

Для настройки понадобится шаблон 5 мм (его тоже можно вырезать из картона. Часто можно встретить рекомендацию использовать 5-миллиметровое сверло).

1. Демонтировать карбюратор;
2. Закрыть воздушную заслонку, повернув рычаг. Это аналогично вытягиванию подсоса из салона автомобиля;
3. Приготовленной меркой проверить расстояние в первой камере смешивания между стенкой и краем воздушной заслонки. Оно должно быть ровно 5 мм;
4. Если расстояние не соответствует стандарту, необходимо скрутить пробку над регулировочным винтом (на боковой части корпуса) и подкручивая этот винт с помощью отвертки, отрегулировать правильный зазор.

Ниже, короткое видео, о том, как настроить «холодный пуск» в карбюраторе.

Регулировка дроссельной заслонки

Эта процедура позволит правильно выставить количество топлива, которое поступает в коллектор. Порядок работы:

1. Демонтировать карбюратор;
2. Подготовить мерку: небольшой отрезок проволоки толщиной 0,7 мм;
3. Повернуть рычаг дроссельной заслонки, чтобы она закрылась;
4. Подготовленной проволочкой замерить зазор между дроссельной заслонкой и стенкой, он должен быть ровно 0,7 мм;
5. Если зазор больше или меньше этого показателя, нужно отрегулировать его, подгибая тягу привода.

Как снять, установить, заменить карбюратор

Для ремонта и ТО карбюратор необходимо демонтировать. Для работы понадобится набор инструментов (пассатижи, рожковые ключи, отвертки) и подходящее помещение. Работа проводится на холодном двигателе. Если коротко, то сначала с карбюратора нужно отключить всё, что присоединено, и только затем его снимать. На видео, ниже, наглядно показано процедуру снятия карбюратора ВАЗ 2107.

Последовательность действий:

1. Ослабить хомут на гофрированном патрубке забора теплого воздуха, снять патрубок;
2. Открутить крепеж корпуса воздушного фильтра, снять его;
3. Убрать трос подсоса: открутить болт и винт, которые фиксируют его оболочку, затем ослабить сам трос;

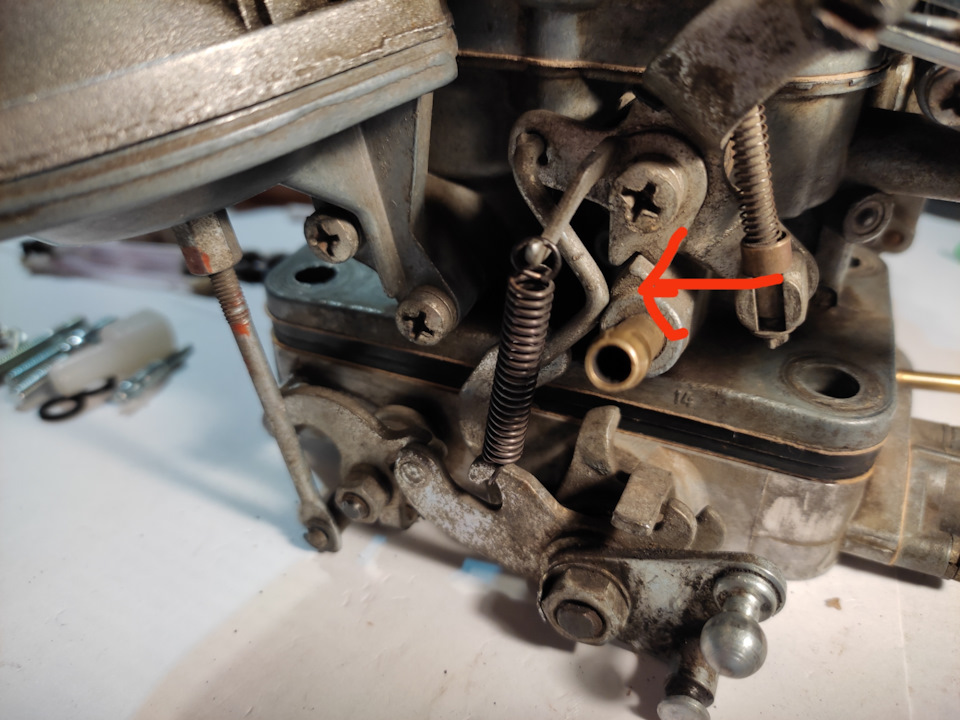

4. Снять со штуцера шланг для отвода картерных газов;
5. Отключить управление экономайзером холостого хода: снять провода с микропереключателей;
6. Отсоединить трубку вакуумного регулятора опережения зажигания (снять ее со штуцера);
7. Стянуть трубку с экономайзера;
8. Снять возвратную пружину;
9. Ослабить хомуты крепления топливных шлангов, снять шланги;
10. Открутить 4 гайки крепления карбюратора;
11. Снять карбюратор со шпилек.

Замена карбюратора нужна реже, чем ремонт. В продаже можно найти любые запчасти к этому устройству. После регулировки, чистки и ремонта карбюратор можно ставить обратно.

Установка карбюратора производится в обратном порядке: сначала он ставится на шпильки, затем прикручивается к корпусу, а затем выполняется подключение к нему всех коммуникаций, которые были сняты.

Разборка и чистка агрегата

Учитывая, что в нашем бензине количество примесей просто зашкаливает, чистка карбюратора ВАЗ 2107 превращается в необходимую процедуру. Ее можно проводить без демонтажа и разборки, а можно с полной разборкой устройства.

Очистка без демонтажа, видео.

Многие автовладельцы периодически обрабатывают карбюратор специальными чистящими средствами (карбоклинерами). Эти аэрозоли неплохо убирают отложения в зазорах, если, конечно, это не многолетние «наросты».

1. Двигатель должен быть заглушен и к началу работы остывшим;
2. Демонтировать корпус воздушного фильтра;

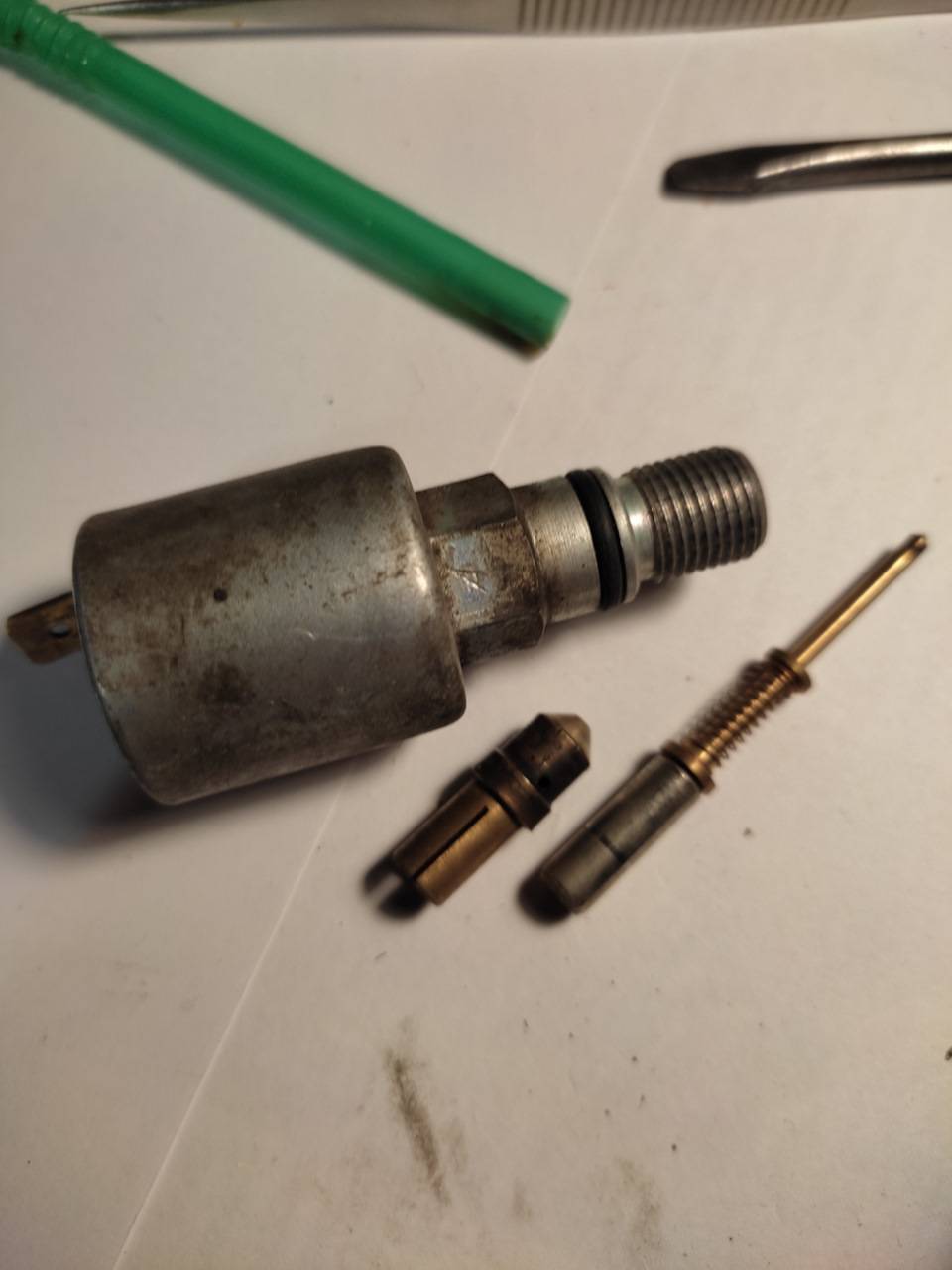

3. Гаечным ключом отвернуть на карбюраторе электромагнитный клапан холостого хода;
4. Карбоклинером обработать карбюратор: внешние поверхности, каналы жиклеров (через тонкую трубку), камеры, воздушные заслонки и т.д., до чего достанет;
5. Оставить на 10 минут, чтобы аэрозоль растворил отложения;
6. Запустить двигатель на пару минут. Поток бензина смоет остатки;
7. При необходимости процедуру повторить, предварительно подождав, пока остынет двигатель.

Если такая чистка не дала результат после двукратного применения, карбюратор придется снимать и чистить уже «по-взрослому», с разборкой.

Очистка со снятием, видео.

Как снять карбюратор, уже понятно. Теперь последовательность его разборки:

1. Снять верхнюю крышку, открутив пять крепежных винтов;
2. Выкрутить жиклеры и вынуть эмульсионные трубки;
3. Снять распылитель ускорительного насоса – открутить его, поддеть отверткой и вынуть;
4. Вынуть уплотнитель, который находится под клапаном;
5. Вынуть диффузоры из камер с помощью пассатижей или аккуратно выбить ручкой отвертки;
6. Выкрутить и вынуть винт ускорительного насоса;
7. Выкрутить держатель жиклера переходной системы, вынуть сам жиклер;
8. Выкрутить и вынуть топливный жиклер холостого хода;
9. Снять крышку ускорительного насоса: выкрутить 4 винта по углам, снять крышку и сам насос (диафрагму, толкатель, пружину);
10. С рычага пневмопривода снять возвратную пружину, затем фиксатор тяги, после чего пружину вывести из рычага привода дроссельной заслонки;
11. Снять пневмопривод, отвернув крепеж;
12. Открутить 2 винта, которыми нижняя часть карбюратора крепится к корпусу, снять нижнюю часть;
    Снять экономайзер и микропереключатель экономайзера с кронштейном;
13. Вывернуть винты регулировки количества и качества смеси.

На этом разборка карбюратора окончена. После этого можно приступать к очистке. Детали и корпус карбюратора, включая жиклеры, можно отмыть керосином, посадочные места жиклеров и сами жиклеры продуть компрессором. Желательно не чистить жиклеры проволокой, она может повредить отверстия и тогда жиклер придется менять.

Когда с металла смыты наслоения, можно провести осмотр на предмет коррозии, выработки и дефектов. Все детали, на которых есть признаки износа, необходимо заменить на новые. Сборка карбюратора производится в обратном порядке, затем делается регулировка и можно ставить его на место.

Тюнинг карбюратора ВАЗ 2107, видео

В карбюраторе ВАЗ всегда найдется место для тюнинга. До определенного предела он действительно помогает улучшить динамические характеристики двигателя без вмешательства в силовой агрегат. Как правило, тюнинг делается с целью:

• снижения расхода топлива;
• улучшения отдачи мощности двигателя;
• улучшения разгонных характеристик;
• отсрочки капремонта или тюнинга мотора.

Доработкат и тюнинг карбюратора, видео.

1. Заменить диффузор №1 на больший, установить топливные и воздушные жиклеры на нештатные, с большей пропускной способностью, заменить распылитель ускорительного насоса, снять пружины соединения дроссельных заслонок с вакуумным насосом и заменить их на проволок. Всё это делается для подачи большего количества топливно-воздушной смеси;

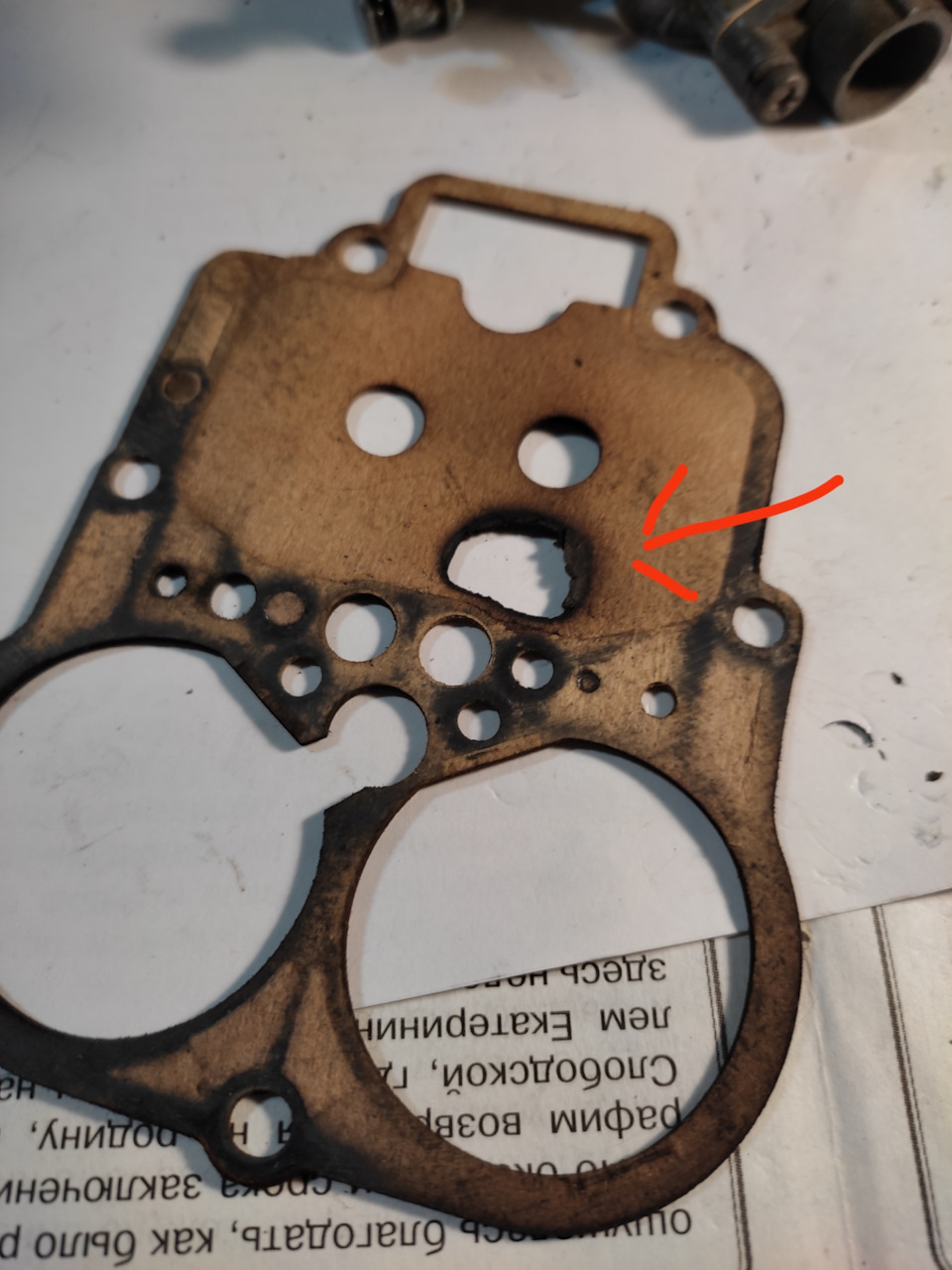

2. Заменить ремкомплект – набор прокладок и расходников, которые быстро выходят из строя. Зачастую замена ремкомплекта позволяет решить проблему с перебоями в работе карбюратора;
3. Установить спортивный карбюратор вместо штатного. Спортивная версия имеет лучшую производительность, что заметно улучшает динамику мотора. Конечно, в Феррари старая «семерка» не превратится, но станет немного резвее. Правда, и расход топлива вырастет, но это не принципиально для любителей быстрой езды;
4. Еще один шаг – установить карбюратор от другой модели ВАЗ с более мощным двигателем. Принцип тот же, что и с тюнингом «спортивной» версией – больше производительность, лучше динамика;
5. Для самых понимающих – установить еще один карбюратор. Как ни странно, пара штатных карбюраторов дает прирост мощности (что ожидаемо) и при этом экономию бензина. Такой тюнинг под силу профессиональным мастерам, имеющим нужное оборудование, но это действительно интересный вариант улучшения автомобиля.

Заключение

Несмотря на все достижения науки и техники, карбюраторные двигатели заметно пережили свой век. До сих пор люди охотно ездят на старых автомобилях, ремонтируют их, обслуживают, и машины прекрасно работают. Почтенный возраст не означает плохое качество.

Запчасти на карбюратор ВАЗ 2107 легко можно купить сегодня, а это говорит о том, что спрос на них есть, что поклонники «семерки» не отказываются от своих убеждений. Значит, самостоятельный ремонт и тюнинг всё еще актуальны. И еще неизвестно, что прослужит дольше: новомодные автомобили, нафаршированные электроникой, или карбюраторная «классика» с грамотным обслуживанием.
