Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.
По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.
Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10
Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания. Для 1993 года — это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, сравнивая с тем же саабом.
Копирование технологических решений не позволило снимать с двигателя фактические параметры прототипа. И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.
ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по причине своей относительной дешевизны.
Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга». Этот движок обеспечивал минимальный вариант стоимости автомобиля.
Электронная система зажигания
Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.
Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.
Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.
Топливная система
Двигатель имел два варианта исполнения, что позволяло использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 теперь не производится. Для нормальной работы двигателя с индексом 4061.10 необходимо выполнить его доработку.
Подача топлива осуществляется диафрагменным топливным насосом, приводящимся от впускного распределительного вала.
Масляная система
Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.
В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.
Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.
Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.
Стандартные болезни 406
Перегрев
Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.
Конструкцией крыльчатки заложена возможность кавитационного разрушения лопаток, что снижает эффективность. Кроме того, остается вопрос по коррозионной стойкости валов помпы.
Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.
Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.
Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.
Расход масла
В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.
На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.
Потеря масла через потение блока встречается реже и не может быть устранено самостоятельно, так как проблема связана с пористостью чугуна, использованного для отливки блока.
Тяговые характеристики
Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.
Система зажигания
Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.
Стук в двигателе
При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.
В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.
Тюнинг 406
Тюнингуя 406 двигатель, карбюратор заменяют со штатного на Соллерс, хотя технические специалисты завода-производителя указывают, что такая замена не целесообразно, так как стандартный карбюратор К-151Д имеет согласованные калибровки именно под двигатель 406 серии.
Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Подобная переделка возможна, но сопряжена с определенными трудностями.
Для увеличения подачи воздуха в двигатель заменяют стандартный корпус воздушного фильтра и устанавливают прямой воздушный фильтр. Более глубокая модернизация системы воздухоподачи заключается в выводе всасывающего патрубка за пределы двигательного отсека для уменьшения температуры поступающего воздуха.
Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.
Для повышения мощности возможна установка турбонаддува, подбор распределительных валов, замена клапанов и деталей ЦПГ. Но данные доработки для малотоннажных грузовиков не оправданы с экономической точки зрения.
Характеристики двигателя ЗМЗ-406: лучшее масло
ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.
Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.
Технические характеристики
| Производство | ЗМЗ |
| Марка двигателя | ЗМЗ-406 |
| Годы выпуска | 1997-2008 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор/карбюратор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 86 |
| Диаметр цилиндра, мм | 92 |
| Степень сжатия | 9.3 8* |
| Объем двигателя, куб.см | 2286 |
| Мощность двигателя, л.с./об.мин | 100/4500* 110/4500** 145/5200 |
| Крутящий момент, Нм/об.мин | 177/3500* 186/3500** 201/4000 |
| Топливо | 92 76* |
| Экологические нормы | Евро 3 |
| Вес двигателя, кг | 185* 185** 187 |
| Расход топлива, л/100 км — город — трасса — смешан. | 13.5 — — |
| Расход масла, гр./1000 км | до 100 |
| Масло в двигатель | 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40 |
| Сколько масла в двигателе | 6 |
| При замене лить, л | 5.4 |
| Замена масла проводится, км | 7000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 150 200+ |
* — для двигателя ЗМЗ 4061.10
** — для двигателя ЗМЗ 4063.10
Модификации ДВС 3M3-406
- 3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
- 3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
- 3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
- 3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.
Распространенные неисправности и эксплуатация
- Чаще всего владельцы жалуются на капризные карбюраторные версии;
- Низкой надежностью обладает цепь ГРМ (при обрыве клапана не гнет);
- Много проблем доставляет система зажигания, чаще всего — катушки;
- Гидрокомпенсаторы обычно служат не более 50 000 км, а затем начинают стучать;
- Быстро залегают маслосъемные кольца и начинается масложор.
Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.
Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.
Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания.
Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос.
Поперечный разрез ЗМЗ-4061.10 и 4063.10: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.
Карбюратор К151Д Специально для 406го мотора

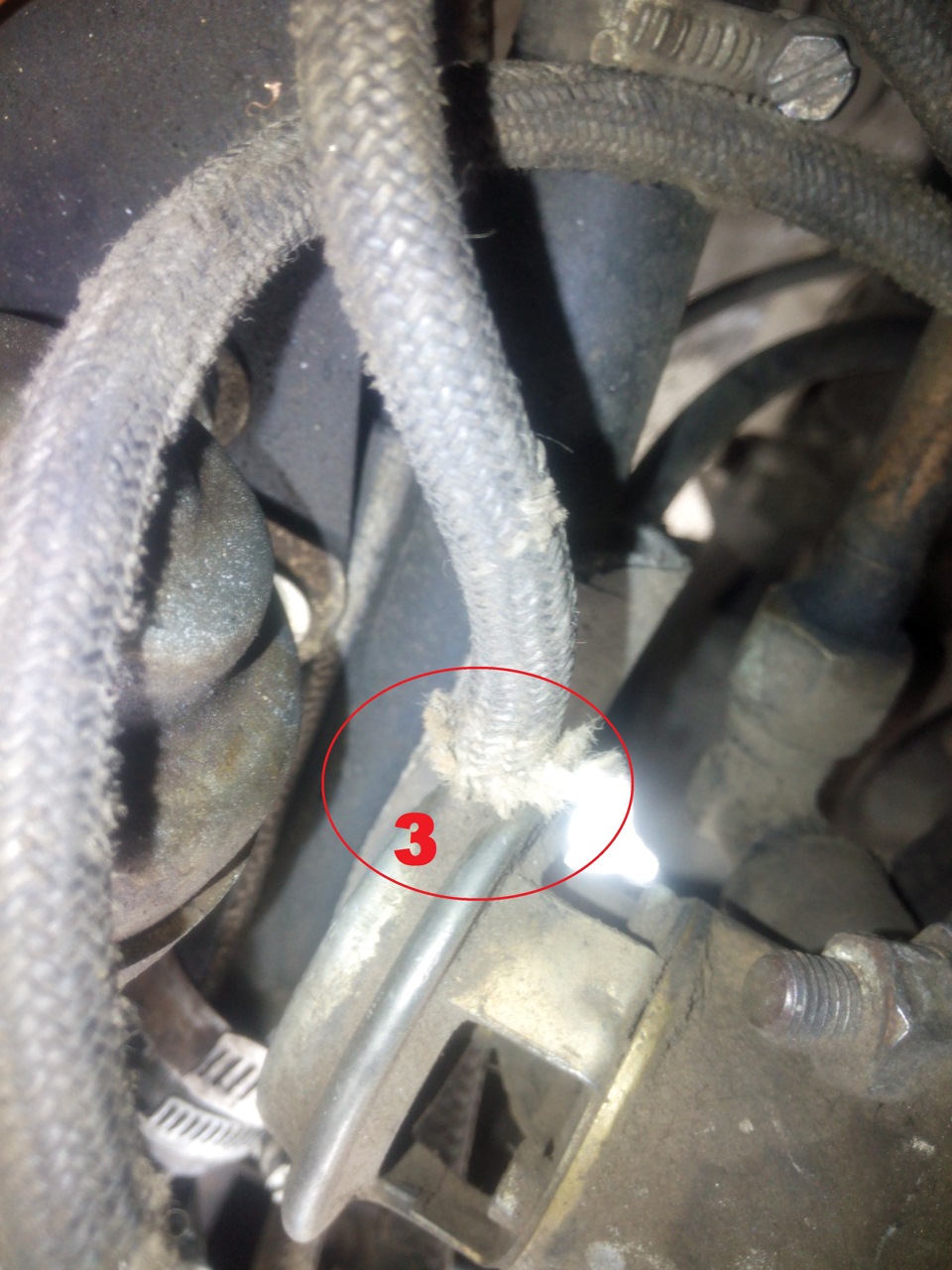

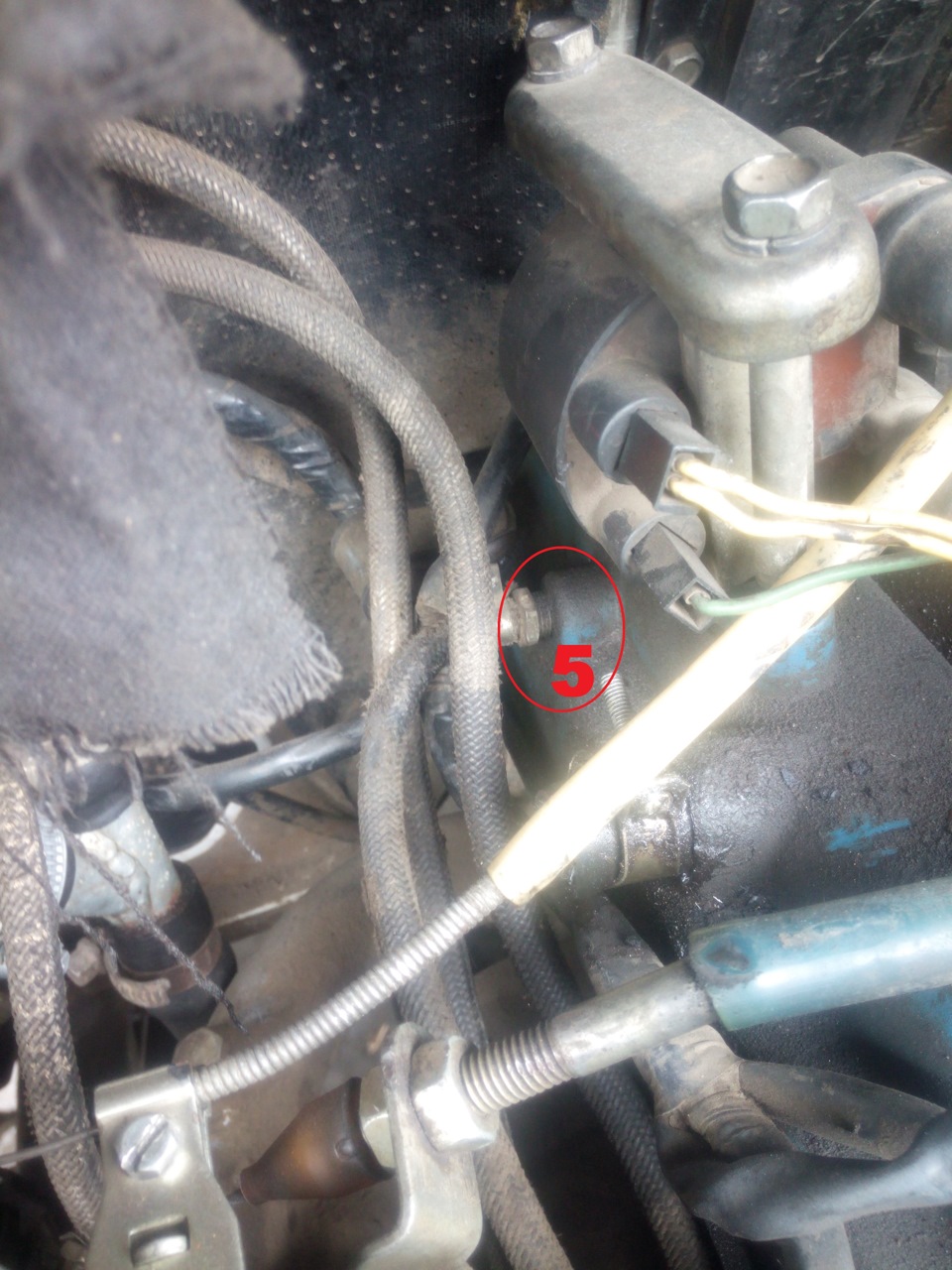

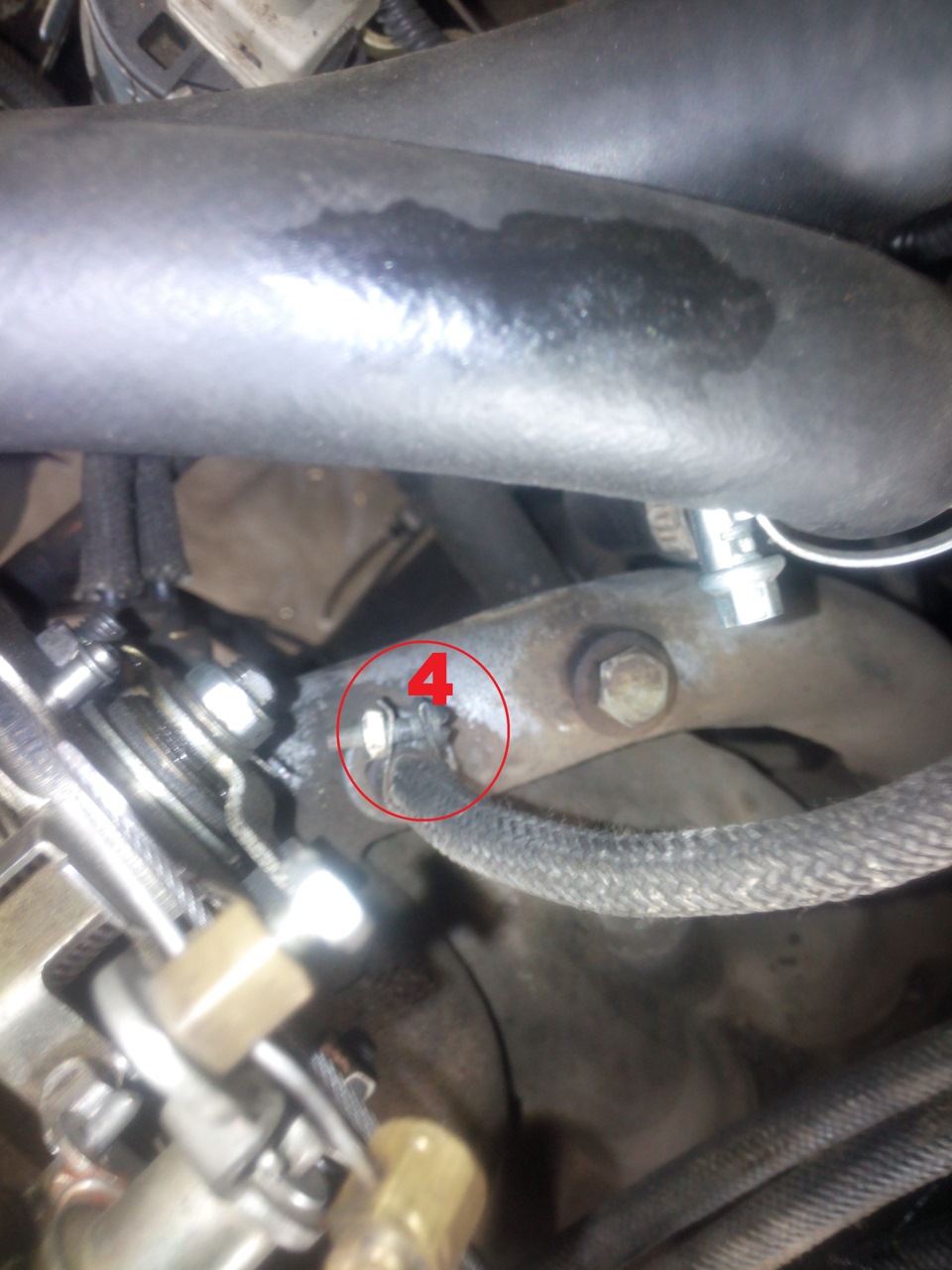

Давненько я уже с газелькой мучаюсь и наслушался мама не горюй… «В мост не лезь! там спец нужен.» «В коробку не лезь! У нас в рембазе по несколько раз перебирают и то не всегда работает.» «В карбюратор вообще не вздумай суваться, там вообще все на высшей магии работает и нужен карбюраторщик — магистр чернобелой магии»
У меня есть голова и руки! В карбюратор залез и не пожалел, все перебрал по мануалу и по Светлову.
Кому интересно на ютубе наберите «доработки Светлова», он вообще мужик толковый и все доходчиво излагает.
А началось все с того что в одно прекрасное утро прихожу заводить уже прогретую Бинаром машину и облом.
Завести то я завел, правда с подсосом заводил чтоб наверняка, малехо погрелся и трогаюсь, и чувствую в педали нет натяга, хотя тронулась и выехала. Думаю заеду обратно, а то перекрыл выезд соседней машине. Кое как дотелепал 2 метра взад. Тросик отвалился. На работу надо, время жмет. Думаю сейчас подсос вытяну и доеду потихоньку, 3 км до работы. А подсос тоже отломился, я его не нащупал на его месте=)
Короче решено искать карбер под переборку. За 1500 нашел у пацана 3 карбюратора, один в идеале под переборку, другой некомплект, третий вообще кусок железа. Купил 2 разных ремкомплекта и в разных магазинах, потому что набор прокладок и жиклеров разный у всех.
Ну и начал ковырять=)
Настраивал у карбюраторщика=) самому уже было не до того, он покрутил на слух и все, 500 рэ содрал, теперь я и настраивать сам буду.
«Неубиваемый»: история успеха двигателя ЗМЗ-406
Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.
История
История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.
Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.
К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.
В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.
В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409.
Копирование
В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.
ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.
ЗMЗ-406: технические характеристики
Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.
Общие характеристики
Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.
С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.
Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.
Газель
Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.
Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.
Что делать при потере мощности газели?
С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.
Система зажигания газели
Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.
Как работает режим диагностики?
Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.
Почему двигатель 406 иногда не заводится во время заморозка?
Самые распространённые причины, по которым не заводится двигатель 406:
- Некачественное масло;
- Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
- Неисправный стартер;
- Разрегулированная система зажигания;
- Некачественный бензин;
- Нарушение подачи бензина.
Как произвести регулировку карбюратора?
- Отсоедините шнур привода воздушной заслонки;
- Снимите воздушный фильтр и крышку карбюратора;
- Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
- Снимите пробку с поплавочной тяги;
- Убедитесь в герметичности клапана уплотняющего кольца;
- Установите верхнюю часть карбюратора;
- Установите трос воздушной заслонки и воздушный фильтр;
- До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
- Запустите силовой агрегат;
- Позвольте ему нагреться до 90⁰;
- Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
- Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
- Заедьте в автосалон и отрегулируйте СО и СН мотора.
