Карбюратор к 126 к — устройство, ремонт, диагностика неисправностей

Снятие и разборка карбюратора К126ГУ

Карбюратор – это узел системы питания двигателя внутреннего сгорания, предназначенный для приготовления горючей смеси наилучшего состава путём смешивания жидкого топлива с воздухом и регулирования количества её подачи в цилиндры двигателя.

Работа карбюратора обеспечивает образование топливной смеси различных составов при разных режимах:

—  резкое ускорение транспортного средства;

—  максимальная загрузка двигателя;

—  режим холостого хода;

—  средние и малые нагрузки на двигатель.

Рассмотрим в отдельности каждый из типов карбюраторов для автомобилей УАЗ:

1. К131А

2. К126 ГУ

3. К151 (модификации К151 Е, К151 В, К151 С, К151 Л, К151 Ц)

4. ДААЗ 4178 (модификации 4178-1107010 (4178-1107010-10), 4178-1107010-30, 4178-1107010-40).

Карбюратор К131А (дв. УМЗ-417, 4218) «PEKAR» (артикул К131А-1107010)

Карбюратор К131А – это модификация карбюратора К131 — однокамерного карбюратора для УАЗ-469 (3151) с двигателем УМЗ-414, кульминация линейки К-124/129. Исходная версия К131 без буквенного индекса «А» отличалась наличием ЭПХХ — экономайзера принудительного холостого хода, предназначенного для уменьшения выброса токсичных веществ с отработавшими газами, а также для снижения расхода топлива. Первые выпуски также имели окошечко, но со временем от него отказались, так как оно якобы часто протекало, но на самом деле — ради удешевления конструкции.

Карбюратор К131А вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный. Главная дозирующая система с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха. Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

Характеристики карбюратора К131А

—     диаметр входного патрубка камеры —  68 мм;

—     диаметр смесительной камеры —  38 мм;

—     диаметр большого диффузора —  28.5 мм;

—     диаметр малого диффузора —  11 мм;

—     производительность (пропускная способность) жиклеров, см. куб (мл) в мин: ГДС — главный 350±4.5, воздушный 175±4.5; ХХ — главный 55±1, воздушный 290±7;

—     диаметры дозирующих устройств, мм: жиклер экономайзера (в крышке карбюратора) — 1.6+0.08; эмульсионная трубка (наружный диаметр) — 5.5+0.2; отверстия в эмульсионной трубке (4) — 1.2; распылитель (форсунка) ускорительного насоса — 0.5+0.06; эмульсионные отверстия, выходящие в смесительную камеру (выходные отверстия СХХ) — 1.8+0.05 (верхнее/переходное) и 6.0+0.2 (нижнее/регулируемое);

—     производительность ускорительного насоса за 10 ходов поршня — 8±4 см. куб в мин.;

—     уровень топлива (расстояние от поплавка до плоскости разъёма корпуса карбюратора), мм: 20±1.5.

—     расстояние от нижней части поплавка до верхней крышки, мм: 39-39.6.

—     масса карбюратора — 2.6 кг.

Обслуживание карбюратора К131А заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Карбюратор К126ГУ (дв. УМЗ-417, 4218) «PEKAR»(артикул  К126ГУ-1107010)

Это карбюратор вертикального типа с падающим потоком топливной смеси с двумя последовательно открывающимися камерами и двумя диффузорами.

В конструкции карбюратора К126 ГУ имеются:

—       балансированная поплавковая камера;

—       эконостат с выводом во вторичную камеру посредством распылителя;

—       поршневой ускорительный насос с приводом механического типа;

—       поплавковый механизм с верхним подводом бензина;

—       винт токсичности.

Поплавок в карбюраторе К126 ГУ латунный, паяный. Пусковое устройство представляет собой воздушную заслонку с ручным управлением и пусковой пружиной.

Карбюратор К126 ГУ используется для комплектации моторов модели УМЗ-417 и УМЗ-4218. Он принципиально идентичен модели К151В, однако, конструкционно более прост: нет системы ЭПХХ и клапана вентиляции камеры поплавковой.

Карбюратор К126 ГУ оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента — во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Для карбюратора К126 ГУ существуют свои оптимальные показатели работы:

—  уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;

—  зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;

—  после сборки из соединений и разъёмов не должно вытекать топливо;

—  минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;

— при переходе работы двигателя из одного режима в другой не должно быть рывков и провалов.

ПРОЦЕСС РЕГУЛИРОВКИ К126 ГУ

Регулировка может потребоваться для устранения некоторых сбоев в работе карбюратора или для настройки большей продуктивности по следующим параметрам:

—  стабильность в работе насоса-ускорителя;

—  установка нового минимального значения холостого хода;

—  контроль качества крепёжных соединений в карбюраторе;

—  сокращение расхода горючего в разных режимах эксплуатации;

—  увеличение/уменьшение заданного уровня топлива в поплавковой камере;

—  проверка результативности срабатывания экономайзера;

—  регулировка пропускной способности жиклёров.

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — винт количества, который отвечает за необходимый объём горючего, подающегося в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

1. На холодном двигателе закрутить винты качества до упора.

2. После этого каждый из них открутить ровно на три оборота.

3. Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

4. После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

5. Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

6. После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

7.  Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

8. После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Процесс регулировки оборотов холостого хода следует производить упорным винтом дроссельной заслонки и винтом, который регулирует уровень токсичности. При этом нужно помнить, что УАЗ требует точной настройки. Заверните винт уровня токсичности до упора, а затем выкрутите на полтора оборота. После запуска двигателя необходимо довести уровень токсичности до нормы.

НЕИСПРАВНОСТИ КАРБЮРАТОРА К126 ГУ

У карбюратора К126 ГУ имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126 ГУ может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе К126 ГУ появились те или иные неисправности, являются:

—  резкое увеличение потребляемого количества жидкого топлива;

—  на высоких оборотах мотор работает рывками, с перебоями;

—  появились трудности с запуском двигателя;

—  неравномерность рабочего шума и усиленные вибрации во время движения;

—  чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

ЖИКЛЁРЫ В К126 ГУ

По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего двигатель будет испытывать недостаток топлива.

Главной особенностью карбюратора К126 ГУ является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

СНЯТИЕ И РАЗБОРКА КАРБЮРАТОРА К126ГУ

Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.

Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

Порядок разборки К126 ГУ:

1. Расшплинтовать крепления тяги рычага.

2. Вынуть из открывшегося отверстия конец тяги малых оборотов.

3. Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.

4. Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредить её в момент снятия крышки.

5. Вытащить из полости камеры ось поплавка и сам поплавковый элемент.

6. Вместе с пружинкой вытаскивается и иголка топливного клапана.

7. Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После этого отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.

8. Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.

9. Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.

10. После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора: только так можно снять жиклёры первой и второй камер внутреннего сгорания.

11. Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.

12. В полости карбюратора остаётся только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.

Порядок чистки от нагара

Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126 ГУ:

— топливных жиклёров;

— воздушной заслонки;

— ёмкости поплавковой камеры.

Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.

Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.

После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.

Воздушная заслонка неприхотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.

Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.

Замена прокладки карбюратора

Менять прокладку К126 ГУ необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:

—  устанавливает качественное соединение между двумя агрегатами;

—  выводит лишнее тепло.

Замена прокладки карбюратора К126 ГУ не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.

На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.

СБОРКА И УСТАНОВКА КАРБЮРАТОРА К126 ГУ

Порядок сборки К126 ГУ обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

1. В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.

2. Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора и заворачиваются до упора.

3. Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.

4. Устанавливается и фиксируется пробкой фильтр.

5. Воздушная заслонка в сборе подключается к месту работы.

6. Вставляется игла клапана и пружинка возврата.

7. Закрывается крышка карбюратора  путём прикручивания каждого из семи винтов до упора.

8. Выставляется тяга малых оборотов,  и зашплинтовываются её крепления.

Установка карбюратора в автомобиль осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Как устранить основные неисправности и настроить карбюратор К-126Г своими руками

Казалось бы, эпоха карбюраторных автомобилей давно прошла, но нет, эти машины и сегодня колесят по нашим дорогам и при этом «чувствуют» себя достаточно уверенно. Одной из таких машин является УАЗ-452, больше известная под прозвищами «Буханка», «Батон», «Таблетка».

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся заводом «Ленкарз» (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

• дроссельного узла (корпуса камер смешивания);
• поплавковой камеры;
• крышки.

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

Конструкция К-126Г включает следующие системы:

• холодного запуска;
• холостого хода;
• дозировки.

Также в нём имеются такие узлы и механизмы:

• поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
• экономайзер (клапан, распылитель, механизм привода);
• ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

1. Ускорительный насос.
2. Главный воздушный жиклёр вторичной камеры.
3. Малый диффузор вторичной камеры.
4. Балансировочный канал.
5. Распылитель экономайзера.
6. Воздушная заслонка.
7. Распылитель ускорительного насоса.
8. Нагнетательный (выпускной) клапан.
9. Кулисный механизм воздушной заслонки.
10. Воздушный жиклёр холостого хода.
11. Малый диффузор первичной камеры.
12. Главный воздушный жиклёр первичной камеры.
13. Топливный клапан.
14. Топливный фильтр.
15. Поплавок.
16. Смотровое окно.
17. Сливная пробка.
18. Главный топливный жиклёр первичной камеры.
19. Эмульсионная трубка первичной камеры.
20. Рычаг привода дроссельных заслонок.
21. Дроссельная заслонка первичной камеры.
22. Переходное отверстие холостого хода.
23. Винт регулировки качества смеси.
24. Топливный жиклёр холостого хода.
25. Дроссельная заслонка вторичной камеры.
26. Большой диффузор.
27. Эмульсионная трубка вторичной камеры.
28. Главный топливный жиклёр вторичной камеры.
29. Обратный (впускной) клапан.

Признаки неисправности карбюратора

Как и любое другое механическое устройство, карбюратор не может безотказно работать постоянно. Причинами тому могут быть:

• засорение жиклёров и каналов;
• износ прокладок или уплотнителей;
• нарушение регулировок систем и механизмов.

К симптомам того, что карбюратор работает в аварийном режиме, можно отнести:

• неустойчивый холостой ход (плавающие обороты);
• невозможность запуска или усложнённый пуск силового агрегата;
• снижение мощности мотора;
• рывки при старте с места, а также провалы при разгоне;
• увеличение расхода горючего;
• детонация.

Естественно, приведённые признаки могут указывать и на другие неполадки в топливной системе или системе зажигания, однако промывка, чистка и регулировка карбюратора ему никоим образом не повредят.

Как определить возможную неисправность

Для определения возможной неисправности карбюратора воспользуйтесь таблицей.

Таблица: основные неисправности карбюратора К-126Г

Техническое обслуживание карбюратора К-126Г

Обслуживание устройства сводится к его чистке и регулировке. Что касается периодичности таких работ, то она должна проводиться не реже, чем один раз в год, а также при выявлении признаков неисправности устройства.

Чистка карбюратора предусматривает проведение следующих мероприятий:

• наружную очистку от грязи, пыли, масляного налёта дроссельного узла, корпуса поплавковой камеры и крышки;
• промывку и продувку жиклёров, распылителя, топливного фильтра, эмульсионных трубок, отверстий и каналов устройства;
• очистку воздушной и дроссельных заслонок.

Регулировка карбюратора подразумевает настройку:

• уровня топлива в камере поплавка;
• системы холодного запуска;
• системы холостого хода.

Для проведения полного технического обслуживания карбюратор рекомендуется снять с двигателя и разобрать.

Демонтаж карбюратора К-126Г

Необходимые инструменты:

• набор гаечных ключей;
• набор отвёрток;
• чистая сухая тряпка.

Порядок выполнения работ:

1. Снимаем воздушный фильтр с карбюратора. В зависимости от модификации двигателя и самого автомобиля он может иметь разную конструкцию и разные крепления. Обычно он крепится посредством резинового шланга и хомута.


   Воздушный фильтр обычно крепится к карбюратору при помощи резинового шланга и хомута

2. После демонтажа фильтра ослабляем хомут на соединении топливного шланга и впускного штуцера устройства. Отсоединяем шланг.


   Топливный шланг крепится при помощи хомутов

3. Отключаем вакуумный шланг регулятора угла зажигания.


   Вакуумный шланг передает разрежение с впускной трубы на регулятор угла опережения зажигания

4. Отворачиваем винты (2 шт), крепящие трос привода заслонки. Отсоединяем трос.


   Трос крепится двумя винтами: первый фиксирует оплетку, второй — жилу

5. Откручиваем гайку на рычаге механизма привода дросселей. Отсоединяем тягу управления.


   Чтобы снять приводную тягу, нужно открутить гайку её крепления

6. Откручиваем гайки (4 шт), крепящие карбюратор к впускной трубе двигателя.


   Для демонтажа карбюратора необходимо открутить 4 гайки, крепящие устройство к впускной трубе

7. Аккуратно шлицевой отвёрткой поддеваем корпус устройства так, чтобы прокладка осталась на привалочной поверхности впускной трубы.
8. Снимаем карбюратор со шпилек.


   После демонтажа карбюратора нужно закрыть отверстия во впускной трубе

9. Чистой тряпкой накрываем отверстия во впускной трубе, чтобы внутрь неё не попали посторонние предметы.

Демонтаж крышки камеры поплавка и отсоединение дроссельного узла

Для того чтобы разобрать устройство, необходимо от корпуса поплавковой камеры отсоединить крышку, а потом корпус камер смешивания.

Порядок выполнения работ:

1. Расшплинтовываем верхний конец приводной тяги экономайзера. Отсоединяем тягу.
2. Отвёрткой отворачиваем 7 винтов, крепящие крышку к корпусу поплавковой камеры.


   Для снятия крышки необходимо открутить 7 винтов, расположенных по её окружности

3. Поддев шлицевой отвёрткой крышку, аккуратно, чтобы не повредить прокладку, отсоединяем её и снимаем.


   Для отсоединения крышки её нужно аккуратно поддеть тонкой шлицевой отвёрткой

Не кладите крышку поплавком вниз: нарушится регулировка поплавкового механизма.

Крышку поплавковой камеры нельзя класть поплавком вниз

Дроссельный узел карбюратора отсоединяется от корпуса поплавковой камеры путём выкручивания 4 винтов (шляпки находятся снизу).

Видео: разборка карбюратора К-126Г

Чистка карбюратора

Для того чтобы почистить карбюратор, необходимо:

1. Отвернуть пробку и извлечь сетчатый фильтр.


   В фильтре карбюратора собирается вся грязь, что находится в бензине

2. Выкрутить все жиклёры.
3. Вынуть эмульсионные трубки.
4. Извлечь диффузоры.


   Перед чисткой все детали карбюратора нужно замочить в керосине

5. Замочить перечисленные элементы, а также основные части карбюратора в керосине на 2–3 часа.
6. По истечении этого времени продуть жиклёры, топливный фильтр и эмульсионные трубки струёй сжатого воздуха (можно использовать насос для шин или компрессор). Использовать для прочистки перечисленных деталей проволоку, иголки и булавки не рекомендуется.
7. Произвести наружную и внутреннюю чистку крышки, поплавковой камеры и дроссельного узла при помощи керосина и старой зубной щётки.

Сборка карбюратора

После чистки устройство можно собирать. Перед этим стоит оценить состояние прокладок, и при необходимости заменить их. Сборка устройства осуществляется в обратном порядке, т. е. сначала устанавливаются на место все мелкие детали, которые были подвергнуты чистке, а после соединяется поплавковая камера с корпусом камер смешивания. Крышка прикручивается в последнюю очередь.

Монтаж устройства

Закончив сборку, устанавливаем карбюратор на двигатель. Обратите внимание на состояние прокладки и ориентацию устройства. Не стоит переворачивать прокладку, чтобы устранить деформацию. Лучше сразу её заменить.

Закручивая гайки крепления устройства, не переусердствуйте. Применив излишнюю силу, можно сорвать резьбу на шпильках, а также деформировать привалочную плоскость карбюратора.

После монтажа подключаются шланги (топливный и вакуумный), а также подсоединяется трос привода воздушной заслонки и тяга механизма управления дросселями.

Настройка карбюратора К-126Г

В первую очередь выполняется настройка механизма поплавка. Она позволяет установить необходимый уровень бензина в камере. Порядок выполнения работ:

1. Автомобиль устанавливаем на ровной площадке.
2. Запускаем силовой агрегат и прогреваем до рабочей температуры.
3. Глушим мотор и при помощи линейки измеряем уровень бензина в поплавковой камере. Замеры производим через специальное окно. Уровень должен быть в пределах 18,0–20,5 мм.
4. В случае, если уровень не соответствует этим показателям, снимаем крышку камеры поплавка и подгибаем язычок крепления поплавка в ту или иную сторону. Одновременно добиваемся, чтобы расстояние от верхней его плоскости до плоскости разъёма камеры составляло 40–41 мм.

После этого можно приступать к настройке системы холодного запуска. Главный элемент здесь — полуавтоматическая заслонка, перекрывающая подачу воздуха. Её механизм посредством тяг и рычагов соединён с механизмом привода заслонки первичной камеры и автоматически открывает её при запуске на нужный угол.

Заслонка при утопленной ручке управления должна быть открыта полностью, а при выдвинутой — закрытой. Если она закрывается и открывается не до конца, нужно отрегулировать её положение посредством коррекции длины тяги. После регулировки необходимо убедиться, что трос двигается свободно и не заедает.

Заключительным этапом регулировки является настройка количества оборотов двигателя на холостом ходу. Проводится она путём вращения винта, регулирующего угол открытия дроссельной заслонки первичной камеры смешивания, а также другого винта, регулирующего обогащение и обеднение горючей смеси.

Количество оборотов коленвала силового агрегата, работающего на холостом ходу при рабочей температуре 80–900С должно составлять 450–550 об/мин.

Регулировка оборотов холостого хода проводится при помощи тахометра. Если конструкция автомобиля не предусматривает такого прибора, можно воспользоваться автомобильным тестером с его функцией, или автономным тахометром. Плюсовой щуп прибора подсоединяется к выводу «К» катушки зажигания, а минусовой — к «массе» машины.

Порядок регулировки оборотов холостого хода:

1. Подключаем тахометр.
2. Не запуская двигателя, полностью заворачиваем винт настройки смеси, но не зажимаем, а затем выкручиваем его на 2,5 оборота.
3. Запускаем силовой агрегат, прогреваем его до температуры 80–90⁰С, и винтом, регулирующим величину угла открытия дроссельной заслонки, устанавливаем минимальные обороты.
4. Винтом качества выставляем обороты на уровне 600 об/мин.
5. Проверяем, не глохнет и не «захлёбывается» ли мотор при резком нажатии на педаль акселератора.
6. Первым винтом снижаем обороты до 450–550 об/мин.

Как видите, регулировка карбюратора К-126Г не представляет особой сложности и может быть проведена в условиях собственного гаража. Для более точной настройки с проверкой уровня окиси углерода в выхлопных газах можно обратиться на станцию техобслуживания автомобилей.

О К126г замолвите слово

Дело было прошлым летом — проводя некоторое время на даче решил привести в порядок карбюратор К126гм. За время владения Волгами скопилось некоторое количество запчастей от 126й серии, так что вместо простой ревизии получилось целое исследование.

На ГАЗ-24 традиционно устанавливались два вида карбюраторов: К126Г и К126ГМ. Граница между этими двумя модификациями, как это часто бывает, весьма размытая.
Итак, источником питания был карбюратор К126Г (с добитой буквой «М»), производства ПеКАР, с датой II — 01. В багажнике был обнаружен старый карбюратор К126Г безо всякой модернизации. В чем между ними различия?
Во-первых, сразу бросается в глаза отсутствие окошка у версии «М». Это неудобно, так как заботливо набитая надпись «уровень» не делает алюминиевый сплав прозрачным, и уровень топлива в поплавковой камере остается вещью в себе. С другой стороны, старожилы утверждают что окошко всегда текло. Кому что нравится.
Во-вторых, на версии «М» заслонка подсоса сделана только над первой камерой. Это логично, потому как немодернизированная версия была чувствительна к неплотному прилеганию дроссельной заслонки второй камеры (при закрытом подсосе возникало разрежение во второй камере на холостом ходу). Пружина возврата заслонки подсоса в связи с этим была перенесена на сторону первой камеры.

Вид сверху на К126г

Вид сверху на к126гм

В-третьих, изменился профиль трубки экономайзера: в старой версии он был грубоват, в новой его выполнили из латуни и аккуратно срезали по ходу потока. Наверное, это хорошо.

Трубка экономайзера к126г

Трубка экономайзера к126гм

В-четвертых, в версии «М» изменилась конструкция привода ускорительного насоса. Раньше он был стальным, полым и в нем имелись отверстия. Предположительно, их смысл сводился к следующему: при большом открытии заслонок отверстия привода ускорительного насоса опускались ниже уровня топлива в поплавковой камере и оно начинало подсасываться под заслонки через полый шток. Из экспериментальных соображений был сохранен исторический вариант, хотя в магазине удалось купить новый.

Привод ускорительного насоса

И, наконец, в-пятых — диаметр большого диффузора второй камеры увеличен до 26мм. Безусловно, это хорошо. Вообще съемные диффузоры данного карбюратора это интригующая вещь — большие диффузоры можно менять как жиклеры и подобрать оптимальную комбинацию. Уже в этом году я пошел дальше и поставил в первую камеру большой диффузор 26мм, а во вторую — расточенный до 28мм.

Кстати, немного изменились и жиклеры в первой камере: главный топливный с 195 до 240. Но об этом и так уже много написано.

Значительно интереснее подбирать жиклеры к увеличенным диффузорам. Важное правило, которое следует помнить — соотношение сечения большого диффузора и главного топливного жиклера должно оставаться постоянным. То есть, если вы ставите в первую камеру диффузор на 26мм, до оптимальный ГТЖ будет 280. А для 28мм следует поставить 330, если удастся найти. Дальше методом подбора ГВЖ нужно настроить первую камеру, полностью отключив вторую. Задача — добиться хорошего цвета нагара на свечах.

Со второй камерой так уже не получится, но с ее помощью можно регулировать работу двигателя на верхах. По-моему мнению, 24Д нет смысла подстегивать на верхних оборотах, ему там некомфортно, слишком богатая смесь его быстро перегреет. Так что я езжу на таком же соотношении жиклеров, как и в первой камере.

Что же было сделано за пару дней шаловливыми руками? Карбюратор был полностью разобран и замочен в ацетоне. При разборке выяснилось, что ускорительный насос уже давно вышел из строя: поршень присох к стенкам камеры, запорная игла в канале ускорительного насоса отсутствовала, шариковый клапан на впуске зарос отстоем. Старый карбюратор был использован в качестве донора запорной иглы и полого привода, поршень был снят с купленного в магазине нового насоса. Полость ускорительного насоса изнутри отполировал до блеска.
Диффузоры были отполированы и избавлены от многочисленных заусенцев.

Большие диффузоры 24мм, 26мм и самодельный 28мм.

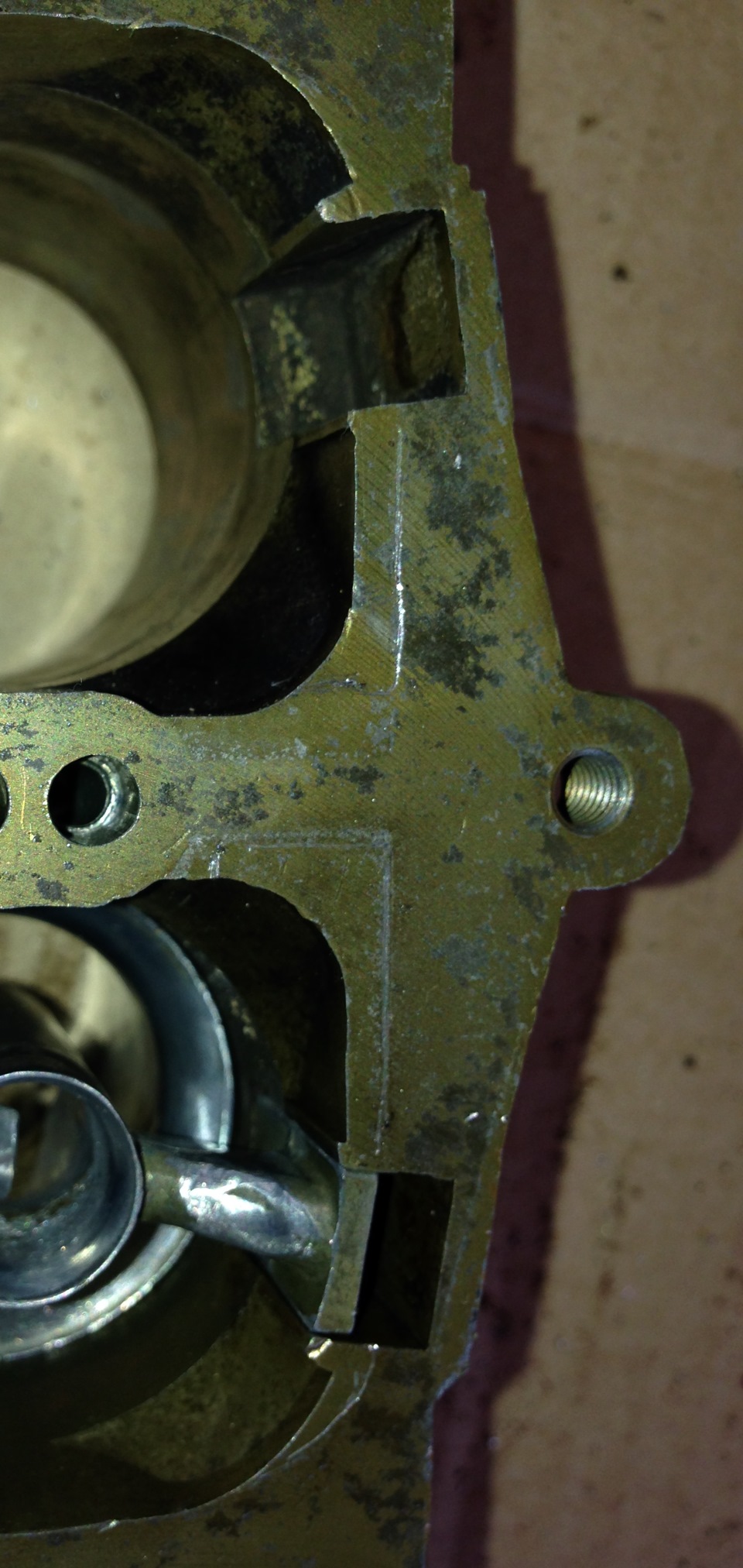

Ступеньки на стыке средней и верхней частей были спилены к чертовой матери. Технология простая: при стыкованных половинках чертилкой обводится контур большего отверстия, после чего фрезой сглаживается сечение, чтобы не было резкого перепада. Не настолько важно при этом насколько качественно обработана поверхность, важно отсутствие острых граней, вызывающих срыв потока и переход его от ламинарного к турбулентному. Тем не менее, где дотянулся — отполировал.

Контуры отверстия в верхней части

Спиленные ступеньки

Ну и наконец оси дроссельных заслонок — острые грани были сглажены, родные винты заменены на винты с потайной головкой, отпиленные заподлицо. Удобнее, конечно, пилить с вынутой из корпуса осью, но при оппиливании в сборе достигается положительный эффект — винт расклепывается, и есть гарантия, что случайно открутившись он не уйдет в цилиндр.

Оси дроссельных заслонок

На просвет теперь открытая заслонка выглядит куда приятнее. Не так велика площадь головки и конца винта, сколько возмущение потока, которое он вызывает, а теперь все гладко.

Просвет дроссельной заслонки

При этом не совсем правильно было был обтачивать сами заслонки, так как они притерты к каналу корпуса дроссельных заслонок, и малейший зазор принесет куда больше проблем, чем квадратный край заслонки, тем более, что в максимально открытом состоянии заслонки пребывают недолго.

После каждой операции шлифовки деталь промывалась горячей водой с мылом, высушивалась, продувалась, проливалась небольшим количеством ацетона и поджигалась. Сжигание паров в данном случае — попытка повторить заводскую технологию очистки от опилок. Это имеет смысл для корпусных деталей, где много мелких скрытых каналов.

В результате получился вот какой красавец:

Карбюратор после очистки

В работе карбюратор продемонстрировал полную стабильность и отличную приемистость. Игры с жиклерами отложил на следующий год, пока не нашел нужных номиналов. Еще чешутся руки что-нибудь придумать с ужасной конструкцией привода подсоса, которую постоянно клинит, но так как езжу исключительно летом — это не так важно.

Напоследок еще несколько замечаний:
— тройник подачи топлива и обратки несимметричный: та сторона, где маленькое отверстие, предназначена для обратки!
— система привода второй камеры тоже может быть доработана путем изменения профиля отверстий, что позволит раньше или позже открывать камеру.
— предельное открытие заслонок не регулируется и установлено приливом корпуса дроссельных заслонок. Пришлось точить его напильником, чтобы привести заслонки к вертикальному положению.
— К126 очень чуток к привалочным плоскостям. Уши тонкие и легко загибаются при затяжке.

Устройство карбюраторов К-126Б, К-126Н, К-88А и К-22Г

Принципиальная схема карбюраторов, установленных на двигателях автомобилей ГАЗ-53А, ЗИЛ-130 и «Москвич-412», почти одинакова. Различаются они между собой, главным образом, размерами и регулировкой.

Все эти карбюраторы — балансированные, двухкамерные, с падающим потоком смеси, компенсацией ее состава по способу пневматического торможения топлива — снабжены ускорительным насосом и экономайзером, имеющими общий механический привод.

Схема карбюратора К-126Б

Схема карбюратора К-126Б:

1 и 4 — планка и промежуточный рычаг привода ускорительного насоса и экономайзера; 2 и 40 — шток и поршень ускорительного насоса; 3, 33 и 38 — верхняя, нижняя и средняя части корпуса карбюратора; 5 и 26 — воздушный жиклер и эмульсионная трубка главной дозирующей системы; 6 и 32 — малый и большой диффузоры; 7 — балансировочный канал поплавковой камеры; 8 — распылитель главной дозирующей системы; 9 и 15 — топливный и воздушный жиклеры системы холостого хода; 10 — клапан воздушной заслонки; 11 — воздушная заслонка; 12 — форсунка ускорительного насоса и экономайзера; 13 — винт крепления форсунки; 14 и 37 — нагнетательный и обратный клапаны ускорительного насоса; 16 — игольчатый клапан поплавковой камеры; 17 — сетчатый фильтр; 18 — поплавок; 19 — смотровое окно; 20 — пробка; 21 — ограничитель числа оборотов коленчатого вала; 22 и 24 — диафрагма и пружина ограничителя; 23 и 36 — валик и рычаг дросселей; 25 — главный жиклер; 27 — дроссель; 28 — регулировочный винт; 29 и 35 — жиклер и топливный канал экономайзера; 30 и 31 — канал и распыливающие отверстия системы холостого хода; 34 — топливный канал ускорительного насоса; 39 — клапан экономайзера; 41 — шток привода экономайзера.

---

Карбюратор К-126Б, установленный на двигателе 3M3-53 автомобиля ГАЗ-53А, показан на рисунке В каждой из его двух смесительных камер, работающих одновременно и параллельно на всех режимах, приготовляется горючая смесь для четырех (из восьми) цилиндров двигателя. В обеих камерах имеются свои диффузоры, система холостого хода, главная дозирующая система, распылители ускорительного насоса и экономайзера и дроссели (дроссели обеих смесительных камер жестко закреплены на общем валике).

Входной патрубок с воздушной заслонкой, поплавковая камера, ускорительный насос, экономайзер и ограничитель числа оборотов коленчатого вала двигателя у обеих смесительных камер общие.

Разъемный корпус карбюратора состоит из верхней 3, средней 38 и нижней 33 частей, скрепленных винтами.

В поплавковую камеру топливо поступает через сетчатый фильтр 17. Уровень топлива поддерживают игольчатый клапан 16 и латунный поплавок 18. Поплавковая камера сообщена с воздушным патрубком балансировочным каналом 7 и снабжена застекленным смотровым окном 19.

Смесительные камеры представляют собой вертикальные каналы в корпусе карбюратора. Верхняя часть обеих камер сообщается е общим воздушным патрубком, в средней их части находятся малый 6 и большой 32 диффузоры, в нижней части — дроссели 27.

Пусковым устройством карбюратора служит воздушная заслонка 11 с пружинными клапанами 10, предотвращающими переобогащение смеси при пуске двигателя.

К системе холостого хода, отдельной для каждой смесительной камеры, относятся топливный 9 и воздушный 15 жиклеры холостого хода, канал 30 и распыливающие отверстия 31, расположенные одно выше, а другое ниже края закрытого дросселя. Проходное сечение нижнего отверстия можно изменять регулировочным винтом 28.

В главную дозирующую систему входят главный топливный жиклер 25, воздушный жиклер 5 с эмульсионной трубкой 26 и распылитель 3, выполненный в малом диффузоре.

Ускорительный насос карбюратора состоит из колодца, в котором находится поршень 40 со штоком 2, шарикового обратного клапана 37, канала 34, нагнетательного клапана 14 и двух распылителей, образующих вместе с распылителями экономайзера общую деталь — форсунку 12, прикрепленную к корпусу карбюратора полым (топливопроводящим) винтом 13. Поршень насоса приводится в действие установленным на валике 23 дросселей рычагом 36 через соединительную тягу, промежуточный рычаг 4, планку 1 и пружину штока 2.

В систему экономайзера входят шток 41, пружинный клапан 39, топливный канал 35, жиклер 29, форсунка 12 и общий с ускорительным насосом привод.

На различных режимах работы двигателя карбюратор действует следующим образом¹.

При пуске холодного двигателя воздушная заслонка должна быть закрыта, а дроссель немного приоткрыт, благодаря чему в смесительной камере карбюратора создается сильное разрежение и в нее поступает топливо через главную дозирующую систему и систему холостого хода. После пуска водитель должен приоткрыть воздушную заслонку. Если оставить ее закрытой, то вследствие значительного усиления разрежения в карбюраторе откроются пружинные клапаны заслонки, через которые в смесительную камеру будет поступать воздух. Благодаря этому предотвращается остановка двигателя из-за переобогащения смеси.

На малых оборотах холостого хода при прогретом двигателе воздушная заслонка полностью открыта, а дроссель закрыт до упора его рычага в регулировочный винт. В задроссельном пространстве карбюратора создается сильное разрежение, передающееся по каналам системы холостого хода на жиклер 9, через который топливо, поступающее из главного жиклера, проходит в канал 30 системы холостого хода. В этот же канал поступает воздух через воздушный жиклер 15 холостого хода, образуя с топливом эмульсию (пенистую смесь топлива и воздуха), распыливаемую через отверстия 31 в смесительной камере.

Состав смеси регулируют винтом 28, при ввертывании которого смесь обедняется, а при вывертывании — обогащается. Частоту вращения коленчатого вала на этом режиме регулируют упорным винтом рычага валика дросселей.

При малых и средних нагрузках двигателя топливо в смесительную камеру поступает через главный топливный жиклер 25 и распылитель 8. При этом в колодец эмульсионной трубки 26 через воздушный жиклер 5 главной дозирующей системы и далее через отверстия в эмульсионной трубке, а также через воздушный жиклер 15 системы холостого хода всасывается воздух. Поэтому в колодце образуется эмульсия и уменьшается разрежение, действующее на жиклер 25. Соответственно снижается и количество топлива, подаваемого главной дозирующей системой в смесительную камеру, и в карбюраторе образуется обедненная («экономичная») смесь.

Количество воздуха, поступающего в главную дозирующую систему, зависит от изменения частоты вращения коленчатого вала и нагрузки двигателя. В результате на различных режимах работы двигателя достигается получение в карбюраторе обедненной смеси приблизительно постоянного состава, т. е. обеспечивается компенсация состава смеси.

Во время резкого открытия дросселя поршень 40 ускорительного насоса быстро опускается. Вследствие образующегося под поршнем давления закрывается шариковый обратный клапан 37, открывается игольчатый нагнетательный клапан 14 и топливо впрыскивается через распыливающие отверстия форсунки 12 в смесительную камеру, обогащая приготовляемую карбюратором смесь.

При больших нагрузках топливо подается в смесительную камеру главной дозирующей системой и экономайзером. Пока дроссель открыт не полностью, подача топлива в смесительную камеру ограничивается главным жиклером 25. При открытии дросселя более чем на 85% планка 1 привода ускорительного насоса, жестко связанная со штоком 41 привода клапана экономайзера, нажимая шток, открывает клапан и в смесительную камеру начинает поступать дополнительное топливо. Благодаря этому смесь обогащается и мощность двигателя возрастает.

¹ Здесь и далее описаны процессы приготовления горючей смеси в одной смесительной камере. Поскольку обе камеры работают на всех режимах одновременно, смесь в другой камере образуется так же.

Карбюратор К-126Г, К-126-ГМ автомобиля «Волга»

Карбюратор К-126Г (рис. 1 и 2) — двухкамерный, с падающим потоком, последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Карбюратор имеет две смесительные камеры: первичная работает на всех режимах работы двигателя, вторая включается в работу при больших нагрузках (примерно после 2/3 хода дроссельной заслонки первичной камеры). Карбюратор имеет устройство для разбалансировки поплавковой камеры при закрытом положении дроссельной заслонки первичной камеры. В корпусе поплавковой камеры имеется окно для наблюдения за уровнем топлива. Карбюратор неприхотлив в работе, устойчив к засорению и плохому качеству топлива, обладает прекрасными характеристиками экономичности (в случае должного ухода). Основным недостатком является коробление корпуса от перегрева и чрезмерной затяжки резьбовых соединений. Карбюратор К-126Г несмотря на схожесть отличается от своего «наследника » К-126ГМ номиналами жиклеров и другими особенностями поэтому следует тщательно смотреть номиналы жиклеров при замене (См. Табл.1 и 2)

Рис. 1. Карбюратор К-126Г
1-кулиса дроссельной заслонки вторичной камеры; 2-корпус; 3-воздушная заслонка; 4-ось воздушной заслонки; 5-жиклер холостого хода; 6-пробка фильтра; 7-рычаг привода воздушной заслонки; 8-отверстие для штуцера трубки вакуумрегулятора; 9-винт регулировки качества смеси на холостом ходу; 10-тяга; 11-рычаг; 12-рычаг дроссельной заслонки; 13-винт ограничения закрытия дроссельной заслонки

Рис. 2. Схема карбюратора К-126Г
1-обратный клапан ускорительного насоса; 2-жиклер экономайзера; 3-клапан экономайзера; шток привода экономайзера; 5-поршень ускорительного насоса; 6-воздушный жиклер главной дозирующей системы; 7-малый диффузор; 8-балансировочный канал; 9-распылитель экономайзера; 10-воздушная заслонка; 11-клапан воздушной заслонки; 12-распылитель ускорительного насоса; 13-нагнетательный клапан; 14-воздушный жиклер холостого хода; 15-запорная игла клапана подачи топлива; 16-топливный фильтр; 17-поплавок; 18-смотровое окно поплавковой камеры; 19-пробка сливного отверстия; 20-главный топливный жиклер; 21-эмульсионная трубка; 22-дроссельная заслонка первичной смесительной камеры; 23-канал вакуумного регулятора опережения зажигания; 24-регулировочный винт; 25-топливный жиклер холостого хода; 26-дроссельная заслонка вторичной смесительной камеры; 27-большой диффузор



Все каналы жиклеров для обеспечения доступа к жиклерам без разбора карбюратора снабжены пробками.
Основные системы карбюратора действуют по принципу пневматического (воздушного) торможения топлива. Система экономайзера работает без торможения как элементарный карбюратор. Привод дроссельной заслонки вторичной камеры показан на рис 3.

Рис. 3. Привод дроссельной заслонки вторичной камеры карбюратора К-126Г
1-рычаг оси дроссельной заслонки; 2-кулиса; 3-рычаг оси дроссельной заслонки первичной камеры; 4-винт регулировки закрытия дроссельной заслонки первичной камеры; 5-рычаг привода от воздушной заслонки к дроссельной заслонке первичной камеры; 6-рычаг привода дроссельной заслонки первичной камеры; 7-ось дроссельной заслонки первичной камеры; 8-ось дроссельной заслонки вторичной камеры

Управление карбюратором рис.4 осуществляется с помощью педали соединенной системой тяг и рычагов с дроссельной заслонкой карбюратора и кнопкой, помещенной на щитке приборов и соединенной гибкой тягой с воздушной заслонкой.



Рис. 4 привод управления карбюратором К-126Г
1-педаль; 2-лопаточный рычаг; 3-кнопка управления воздушной заслонкой; 4-оттяжная пружина; 5-уплотнитель; 6-рычаг; 7-валик рычага дроссельной заслонки; 8-пружина; 9-рычаг привода дроссельной заслонки; 10-вертикальная тяга; 11-демпфирующая пружина; 12-втулка; 13-валик; 14-уплотнитель

Воздушный фильтр (рис. 5) — инерционно-масляный, с контактным фильтрующим элементом, крепится с помощью стяжного хомута и винта к кронштейну, установленному на головке цилиндров. Корпус фильтра, переходная коробка и фильтрующий элемент выполнены не разборными. В ванну фильтра заправляется 0,45 л масла для двигателя.

Рис.5 Воздушный фильтр карбюратора К-126Г
1-шланг; 2-патрубок; 3-фильтрующий элемент; 4-корпус фильтра; 5-перегородка; 6-перегородка; 7-втулка; 8-кронштейн для крепления фильтра; 9-стяжка; 10-крышка; 11-соединительная муфта; 12-хомут

§

Таблица 1. Основные регулировочные (тарировочные) данные карбюратора К-126Г (для контроля)

Параметр	Камера
	первичная	Вторичная
Большой диффузор, мм	24	24
Малый диффузор, мм	11	11
Смесительная камера, мм	32	32
Топливный жиклер холостого хода, мм	0,5+0,06	—
Пропускная способность главного топливного жиклера холостого хода, куб.см	50	—
Воздушный жиклер холостого хода,мм	1+0,06	—
Распылитель ускорительного насоса, мм	0,6+0,006	—
Отверстие в клапане экономайзера, мм	—	4 отв. по 2 мм
Эмульсионные отверстия в смесительной камере, мм
верхнее	1+0,06	—
нижнее	1,2+0,06	—
Главный воздушный жиклер, мм	1+0,06	1,4+0,06
Пропускная способность главного топливного жиклера, куб. см	240±3	280±3,5

Таблица 2. Основные  регулировочные (тарировочные) данные карбюраторов К-126Г и К-126ГМ (из книги С.Афонина. Автомобили ГАз-24. Все модификации. Ремонт в дороге. Ремонт в гараже. Кузова: седан, универсал. Практическое руководство).

	К-126Г		К-126ГМ
	первичная	вторичная	первичная	вторичная
Диаметр узкой части диффузоров, мм
малого	11	11	11	11
большого	24	24	24	26
Наружный диаметр малого диффузора, мм	14	14	14	14
Диаметр жиклеров, мм:
воздушного главной системы	1,0	1,4	1,0	1,4
топливного системы холостого хода	0,5	—	0,5	—
воздушного системы холостого хода	1,0	—	1,0	—
распылителя ускорительного насоса	0,6	—	0,6	—
распылителя эконостата (трубка)	—	2,0	—	3,0
Отверстие в седле топливного клапана поплавкового механизма, мм	2,2		2,2
Расстояние о уровня топлива до плоскости разъема карбюратора, мм	18,5-20,5		18,5-20,5
Подача топлива ускорительным насосом за 10 ходов, мл	5,0		5,0
Пропускная способность жиклеров, мл/мин:
топливного главного	240	280	240	280
воздушного главного	195	390	280	390
топливного холостого хода	50	—	50	—
воздушного холостого хода	285	—	285	—
топливного переходной системы	95	—	—	95
воздушного переходной системы	—	285	—	285
Масса поплавка, г	13,3		14,0

На автомобиле газобалонном ГАЗ-24-07 использовалась специальная модификация карбюратора К-126С.

Источники

• gaz24.info/wp/karbyurator-k-126h-k-126-hm-avtomobylya-volha/
• carshistory.ru/avtomobil/sistema_pitaniya/sistema_pitaniya_karburatornogo_dvigatelya/1035.html
• drive2.ru/l/7739223/
• carnovato.ru/regulirovka-karbyuratora-k126g/
• uazobaza.ru/articles/437473/
• karburater.ru/ustroistvo/ustrojstvo-karbyuratora-k126-regulirovka-i-remont.html
