Недавно пришла в голову навязчивая идея сделать в своем пятнаре деревянную акустическую полку. Для данной цели, с ближайшей к дому мусорки, была притараканена лакированная дверь от старого шкафа (благо этого добра на мусорках хватает)))) Еще в ход пошла фанерка 6 мм, которая валялась на балконе. Все действо по выпиливанию и сборке происходило там же на балконе))

Для начала я нашел в интернете распространенную схему с размерами полки

вот такая схема
вот и сам претендент на роль полки))
снял заводскую полку
открутил музыку из старой полки

Дальше работаем по представленной схеме, орудуя маркером и электролобзиком.

выпилил боковушки и изгиб для заднего стекла

После этого раз 5 ходил в машину (с 7 этажа), подгонял все по месту)))

выпилил и прикрутил фанерку, часть, что к стеклу

после этой операции тоже пришлось ходить в машину и подгонять.
Самое печальное было подгонять угол крепления фанерки со стороны стекла. Печально, потому что у меня не было шлифовальной машинки, пришлось извращаться электрорубанком)))

следующие на очереди опоры по бокам полки

Естественно не обошлось без походов в машину и подгона по месту.

примерка
фанерка со стороны сиденья уже на месте, отверстия для ремней выпилены

Следующим этапом было выпиливание отверстий под динамики

Потом пришла еще одна идея — избавиться от саба в багажнике и врезать его тоже в полку

вот он — Мистери
испилил всю полку))))

Решил примерить музыку



Следующим этапом шла оклейка карпетом. Этого ни разу не делал, поэтому даже не знал где его искать. Хвала небесам, поиски не затянулись. Купил 1 погонный метр карпета (1 м на 1.45 м) и клей-спрей.
Получилось как-то так

как-то так, дома
как-то так, в машине

Место для усилителя нашлось на нижней части полки. Провода все собрал в одно место. Теперь в багажнике ничего не мешает и место освободилось.

Звук в машине стал понасыщеннее, пришлось даже немного настройки поубавить)))

Все мои затраты это покупка 1 погонного метра карпета и клея. Это мне обошлось в 690 рублей. И клей и карпет стоят примерно одинаково. Так как карпет в ширину метровый, а на полку ушло только полметра, то осталось еще на какие-нибудь мелочи в машине, типа стоек.

Акустическая полка ВАЗ 2115

Недавно решил приобрести новые колонки для задней полки, и сразу решил взять усилитель, а раз уж все взял, то как то не очень охото было ставить все на старую полку, решил сделать новую, покупать не захотел, решил сделать своими руками.

Чертежи нашел в интернете, все детали вырезал и потом подгонял по месту, где то подрезал, где то убавлял и дорабатывал…

Подиумы под колонки уже выставлял сам, сначала выставил один потом по размерам поставил другой, чтобы было симметрично. Все это дело запенил монтажной пеной, и потом в три слоя покрыл шпаклевкой с клеем ПВА, каждый слой шкурил для ровности, третий слой делал без клея, чтобы все неровности замазать, потом обклеил карпетом. Клеил универсальным клеем.

Все обязательно примерять и подгонять под свой автомобиль!

Колонки: PIONER TS-A6923I
Усилитель: PIONER GM-A3602
Голова: PIONER DEH-P65ВТ

Используется в качестве плеера через вход AUX: телефон Sony Xperia Z с установленым плеером jetAudio Plus, c дополнением: усилитель звука AM3D

Полка на месте



Чертеж взял из интернета, спасибо автору который его сделал!



Замазал на первый раз
Замазал на второй раз
Замазал на третий раз
Зашкурил после второго раза

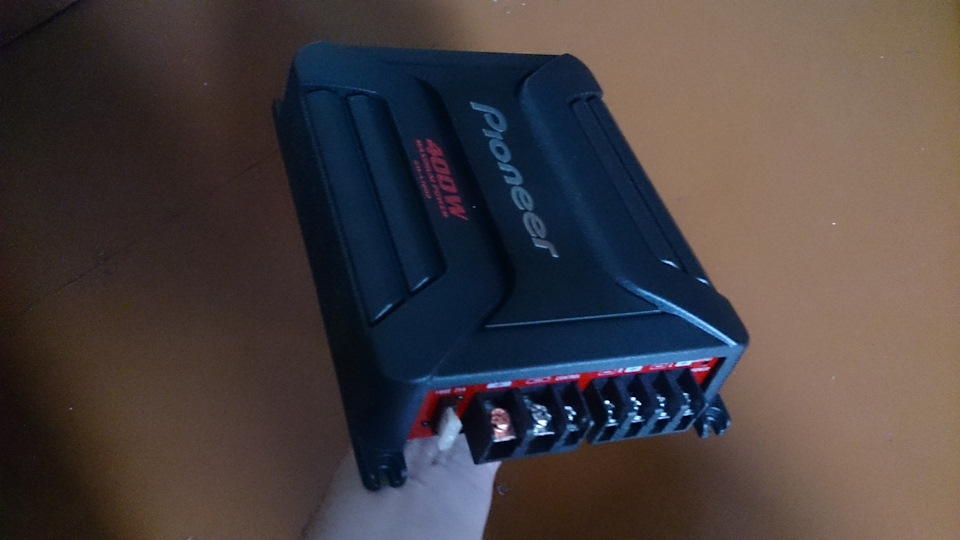

Уселок PIONER GM-A3602
Полка на месте
Вид из салона
Уселок с комплектом проводов INCAR
Установка колонок
Старая полка vs новая полка

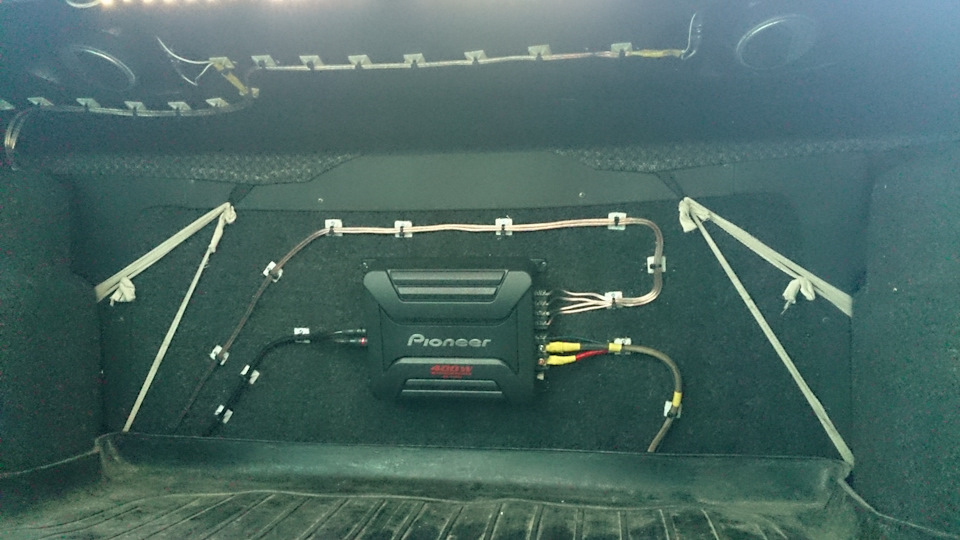

Закрепил уселок и все провода

Весь процесс не фоткал, только уже под финал… В общем смотрите фото, строго не судите)))

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

По некоторым причинам может возникнуть такая проблема: акустическая полка Ваз 2115 перестала функционировать. Конечно, если она сломана, то она не навредит всему автомобилю, поэтому работы по ее ремонту можно отложить на некоторое время.

Однако если отремонтировать ее не получается и позже, то можно попытаться сделать акустическую полку прямо у себя дома. Акустическая полка на Ваз 2115, сделанная своими руками, будет смотреться не хуже штатной.

Причины поломки акустической полки

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Ваз 2115 акустическая полка своими силами

Обычно ломается не она сама, а штыри, при помощи которых она крепится.
Причин данной проблемы может быть несколько:

  • Во-первых, они могли быть плохо зажаты. Кстати говоря, это и есть основная причина, из-за чего они ломаются. Поэтому можно просто заменить эти крепежи, установив старую полку на место.
  • Вторая причина – машину слишком сильно встряхнуло на неровной дороге. Чаще всего это происходит в автомобилях, водители которых проживают в сельской местности.
    Однако в самой поломке также может быть вина водителя. Если значительно уменьшить скорость при пересечении такой дороги, то замена штырей даже и не понадобится.

Примечание: помимо этого, высокая скорость негативно воздействует не только на акустическую систему, но и на весь автомобиль в целом.

А вот поломка самой акустической полки может произойти по таким основным причинам:

  • Оказание на нее механических воздействий. Это в случае, если на нее что-то упадет.
    Кроме того не рекомендуется ставить на нее какие-то тяжелые предметы. Не рекомендуется устанавливать акустическую полку в багажник, так как обычно туда ставят предметы разной тяжести.
  • Помимо этого полка может немного износиться во время эксплуатации. И через несколько лет она может треснуть при воздействии механических волн, идущих от динамиков.

Ремонт акустической полки

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Ваз 2115 полка акустическая и ее ремонт

Работа по ремонту не занимает обычно много времени.
Снятие и установка происходят за считанные минуты:

  • Чтобы заменить штыри, в первую очередь необходимо найти точно такие же, как были раньше.

Примечание: можно выбрать для себя более удобный способ крепления акустической полки. Устанавливать ее можно и при помощи саморезов. При этом такой вариант будет более надежным и эффективным.

  • Для их снятия необходимо всего лишь открутить болты, при помощи которых они держались.
  • Точно также отцепить их от акустической полки.
  • Теперь к месту, которому крепились старые штыри, подсоединить новые детали. Затем присоединить их и к полке.
Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Полка акустическая Ваз 2115 классическая

Ремонт самой акустической полки в некоторых случаях является невозможным. Если она сломана, то в машине будет слышен характерный скрип.
В основном именно поэтому ее и меняют, ведь издаваемые звуки являются почти невыносимыми. Если же причиной данного скрипа является всего лишь небольшая трещинка, то устранить эту проблему можно, и при этом даже довольно легко: ее можно просто склеить.

Примечание: клей нужно выбирать качественный. Самым лучшим вариантом будет использование эпоксидного клея.

Кроме того многие хотят просто так заменить штатную заднюю полку, даже если она и не сломана. Ведь чаще всего ее изготавливают из прорезиненной пластмассы, из-за чего звук динамиков получается довольно нечеткий.

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Полка акустическая на Ваз 2115 и ее демонтаж

Несколько советов

Итак:

  • Конечно, для изготовления полки лучше всего использовать какой-нибудь деревянный материал. Что именно выбрать для ее изготовления – решать каждому самостоятельно, ведь руководствоваться надо своими финансовыми возможностями.
  • Кстати говоря, все материалы обладают различной плотностью. Поэтому подбирать материал нужно тот, с которым будет легко работать.
    Дерево как раз и относится к таковым. Лучше всего выбрать кусок фанеры с толщиной 10 мм.

Примечание: не стоит брать кусок фанеры тоньше, поскольку полученная акустическая полка практически не будет отличаться от штатной.

  • Обычно нештатные акустические полки выполняются вручную мастерами, имеющими собственную студию. Поэтому можно просто приобрести уже готовую.

Примечание: как правило, ее цена не намного превосходит стоимость материалов, использованных для ее изготовления.

  • Чтобы затратить меньше усилий в работе, необходимо запастись нужными инструментами: дрель, наждачная бумага, рубанок, клей, крупнозернистая сетка, используемая для защиты динамиков.

Изготовление полки своими руками

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Полка на Ваз 2115 акустическая своими руками может быть красиво оклеена карпетом

Акустическая полка для Ваз 2115 своими руками и как ее изготовить

Сделать самостоятельно заднюю полку можно довольно быстро, так как она обладает простой конструкцией.
Работы по ее изготовлению происходят в таком порядке:

  • Вынуть заднее сиденье, так как оно будет мешать в процессе работы. Найти 4 болта, при помощи которых крепится штатная полка.
  • После этого ее можно будет легко снять.
  • Затем очередь переходит к боковинам. Собственно, для их снятия также надо открутить все крепежные элементы.
  • Вынуть направляющую ремня безопасности. Здесь не нужно ничего раскручивать, так как крепится она при помощи двух небольших защелок.
    Данный этап очень важен, так как ремень во время работ должен быть максимально вытянутым. В противном случае, ремень будет сматываться в механизм натяга, из-за чего последний придется разбирать.
  • Заготовки для полки создаются по выкройкам.

Примечание: ими могут служить оставшиеся детали от старой полки.

  • Вырезать следует основную, декоративную и прилегающую части. Также необходимы боковые подпорки и решетки.
  • В основной панели проделать отверстия для встраиваемой акустики. Их размер должен полностью соответствовать диаметру самого динамика.

Примечание: динамики можно выбрать различные. Кроме того вместо двух больших можно установить три динамика поменьше.

  • В декоративной части также проделать эти отверстия. Но они должны быть на несколько мм больше. Головки динамиков должны полностью «нырять» в этих отверстиях. Их при помощи саморезов соединить с основной частью.
  • Сверху приклеить два круга, вырезанные из фанеры. Обмотать их крупнозернистой сеткой, а сверху – марлей. Смазать клеем и оставить до полного высыхания.
  • Прилегающую к стеклу планку приклеить клеем.
  • Боковые части зафиксировать саморезами.
  • Решетка нужна для того, чтобы «спрятать» динамики. Ее лучше сделать съемной.
  • Установить полку на предназначенное для нее место.

Таким образом, изготовить акустическую полку своими руками не составит никакого труда. Тем более, самодельная полка получится намного качественнее штатной.

Да и ее цена будет меньшей. Конечно, прежде чем приступать к работе, следует ознакомиться с фото и видео на эту тему. В Интернете их есть огромное количество. Наша инструкция также может пригодиться.

Как самостоятельно сделать акустическую полку ВАЗ-2115

Во время длительной поездки не обойтись без музыки или аудиокниг, которые стоит проигрывать только через качественное оборудование. Стоковая акустическая полка ВАЗ-2115 не лучшего качества. При нагрузке на динамики она скрипит, чем мешает получать удовольствие от любимой музыки. Несложно сделать полку своими руками, разберемся, как это сделать.

По какой причине понадобится заменить акустическую полку

Если качество звучания динамиков изначально вас устраивало, то необходимость мастерить акустическую полочку своими руками может возникнуть по следующим причинам:

  • повреждение стоковой детали;
  • решение увеличить количество динамиков;
  • для улучшения качества звука;
  • износ ранее установленного элемента.

Часто водители сталкиваются с поломкой крепежей полки, которая возникает во время движения по разбитой дороге. Чаще всего с этой неисправностью сталкиваются водители, не сбрасывающие скорость перед ямами или на сельской разбитой дороге.

Однако подавляющее большинство владельцев ВАЗ-2115 производят замену акустической полки, чтобы улучишь качество звучания музыки в салоне автомобиля.

В этом случае полочка должна быть сделана из фанеры своими руками или на заказ. Этот материал поможет сделать звучание динамиков более чистым.

Подготовка к изготовлению полки

Прежде всего, вам необходимо будет подготовить материалы и инструменты, которые потребуются для выполнения работ. Заранее приобретите:

  • лист фанеры;
  • карпет для обшивки;
  • радиоткань;
  • клей ПВА;
  • клей для ткани;
  • коробку саморезов.

Акустическая полка ВАЗ-2115Из инструментов вам будет полезен электролобзик, дрель или шуруповерт, шлифовальная машинка. Обратите внимание, что фанера должна быть толщиной не менее сантиметра, так как в противном случае полка окажется не более эффективной, чем штатная.

Многие интересуются, как снять размеры полки правильно, чтобы не ошибиться во время изготовления. Для этого опытные мастера рекомендуют снять штатную полку и использовать ее для выкройки. Ее вам в любом случае придется демонтировать, лучше сделать это до раскроя материала. Так вы точно не ошибетесь с размером.

Снять стоковую полочку не так сложно. Для этого вам потребуется:

  1. Демонтировать заднее сидение.
  2. Найдите четыре основные крепления акустической панели и удалите их.
  3. Важно, чтобы в процессе выполнения работ ремень безопасности был полностью вытянут. Чтобы он не собирался в механизм натяга, отодвиньте две защелки и уберите направляющую ремня.
  4. Открутите все крепежи боковин.

После демонтажа части старой панели можно использовать в качестве выкройки. Чертеж в этом случае не понадобится. Для этого сначала обрисуйте их на картоне, а затем уже переносите на фанеру. Вам предстоит заготовить следующие части конструкции: основную, декоративную и прилегающую. Далее подготовьте боковые подпорки и решетки.

Со стороны сидений на основной части панели не нужно делать вырезы по углам, так как прикрепить самодельную полку можно не так, как стоковую. Из старой полки вырежьте часть, которая прилегает к заднему стеклу, и прикрепите ее к новой панели. Боковые стенки можно также не брать из конструкции старой акустической панели, а вырезать наискосок самостоятельно. Путем стачивания подгоните их к основной части. Соберите конструкцию на шурупы. Достаточно вкрутить лишь пару, чтобы в случае несовпадения размеров можно было легко провести демонтаж.

В основной части стоковой панели обычно заранее сделано два отверстия под динамики. При необходимости вы можете сделать дополнительные отверстия, например, чтобы полка вместила в себе несколько разных динамиков. В декоративной части каждое из отверстий должно быть на несколько миллиметров больше. Замеряйте их динамиками, которые вы планируете установить.  Головки должны свободно входить в подготовленное для них место.

Как выполнить сборку правильно

Акустическая полка ВАЗ-2115Задняя акустическая панель достаточно просто собирается:

  1. После того как вы скрепили боковую и основную части, разместите на местах динамики, закрепите их и накройте радиотканью. Можно использовать вместо нее сетку.
  2. Сделайте рамку из текстолита или фанеры и обтяните ее сеткой или радиотканью. Приклейте материал и оставьте на несколько часов для просушивания.
  3. Далее проклейте все части из фанеры, обтяните акустический элемент карпетом. Закрепить материал можно при помощи клея, но некоторые используют для этих целей мебельный степлер.
  4. Спустя сутки, после того как полка полностью высохнет, можно монтировать ее при помощи уголков. Они будут располагаться в местах крепления заднего сидения вашего автомобиля. Такая установка не отнимет у вас много времени и сил.

Такая панель не будет раздражать ваш слух скрипами, в ней будут отчетливо звучать даже не самые хорошие по качеству динамики.
