На автомашинах ВАЗ, равно как и на большинстве иномарок, заднее стекло снабжено функцией обогрева. Она является очень полезной и предназначена для сохранения видимости сквозь стекло в плохую погоду. Обогрев одинаково хорошо помогает как во время дождя и тумана, когда на стекле образуется конденсат, так и зимой, когда оно покрывается слоем изморози. Но иногда случается и так, что обогрев заднего стекла 2114 не работает. Причин этого может быть несколько — их мы рассмотрим ниже, но для начала следует разобраться — по какому принципу функционирует сама система обогрева?

обогрев заднего стекла ваз 2114 не работает

Общие понятия

Для того, чтобы стекло нагревалось равномерно и до строго определенной температуры (достаточной для испарения влаги, но не превышающей безопасных пределов) применяется специальная электропроводящая нить (тонкая плоская проволока), обладающая определенным, строго нормированным, сопротивлением. При прохождении по ней тока, она нагревается — точно также, как нагреваются спирали в электрических плитках и чайниках, только с гораздо меньшей температурой. Благодаря этому нагреву, а также тому, что происходит он равномерно по всей плоскости стекла (ведь нить нанесена на нем через равные расстояния), последнее довольно быстро просыхает и очищается от влаги.

Иногда зимой автолюбитель может подумать, что обогрев вышел из строя, потому что стекло долго не размораживается. В подобной ситуации есть большая вероятность того, что обогрев исправен, но его температуры недостаточно для того, чтобы растопить значительный слой льда. Следует удалить лед вручную, специальным скребком, а затем включить обогрев заново.

Возможные неисправности

Причин того, почему обогрев заднего стекла ваз 2114 вышел из строя, может быть несколько.

Наиболее распространенные из них — это:

  • перегорел предохранитель;
  • покрылись окислами контакты в гнезде предохранителя в общем блоке;
  • сломался выключатель;
  • вышло из строя реле;
  • произошло окисление клемм обогревателя;
  • перегорела проводка внутренней сети;
  • произошел обрыв самих нагревательных нитей.

Две первые (и наиболее распространенные) причины решить довольно просто — нужно проверить предохранитель и, при необходимости, заменить его на новый (в общем блоке он обозначен как F5). Также следует проверить контакты в блоке предохранителей и зачистить их шкуркой или тряпочкой, пропитанной керосином. Если предохранитель оказался исправным или был заменен, но проблема осталась, то, возможно, вышла из строя кнопка обогрева заднего стекла ваз 2114. Проверить ее, а также контролирующее реле, можно при помощи обычного тестера (мультиметра). Для этого, в первом случае, выполняется «прозвонка» выходных контактов во включенном и выключенном положении, а во втором — контролируется питающее напряжение (его наличие) на ножках 1 и 9, а также 2 и 4 реле (согласно схеме).

обогрев заднего стекла ваз 2114 не работает

Если все указанные выше элементы проверены, и работают исправно, то следует проверить мультиметром все провода, входящие в электрическую схему обогревателя. В случае, если будет обнаружен обрыв, провод следует просто заменить на новый.

Возможные варианты ремонта

Все описанные выше повреждения, из-за которых не работает обогрев заднего стекла ваз 2114, довольно распространены, и устраняются без особых затрат и лишних усилий. Куда большей проблемой является повреждение самого обогревателя, а именно — обрыв его нагревательных нитей.

Если это произошло, то можно пойти по нескольким путям решения проблемы:

  • восстановить разорванные нити самостоятельно;
  • установить небольшой съемный обогреватель, подключаемый к прикуривателю;
  • установить полноценный обогреватель стекла с вентилятором.

В случае обрыва токопроводящих нитей самым лучшим вариантом является их восстановление. Установка в автомашину дополнительных нагревательных элементов может сильно увеличить нагрузку на ее бортовую сеть.

Для того, чтобы обнаружить точное место обрыва, следует внимательно осмотреть все нити под увеличительным стеклом.

После того, как обрыв будет найден, можно попробовать восстановить обогрев одним из следующих способов:

  1. Соединить зачищенные места пастой из токопроводящего материала.
  2. Выполнить соединение при помощи мелких металлических опилок.
  3. Для этого опилки наносятся на место разрыва, а с другой стороны стекла размещается мощный магнит, который будет их временно удерживать.
  4. Пока опилки будут притягиваться магнитом, следует быстро нанести на них слой лака или клея типа БФ.
  5. Запаять место обрыва припоем ПОС-18 или аналогичным (с низким содержанием олова).
  6. Скрепить разрыв специальным клеем для восстановления нагревательных нитей (следует отметить, что он достаточно редок и встречается не во всех автомагазинах).

Ремонт обогрева заднего стекла

Нужен совет. Подогрев стекла задка не работает

Нужна помощь в определении причины неработающего подогрева заднего стекла

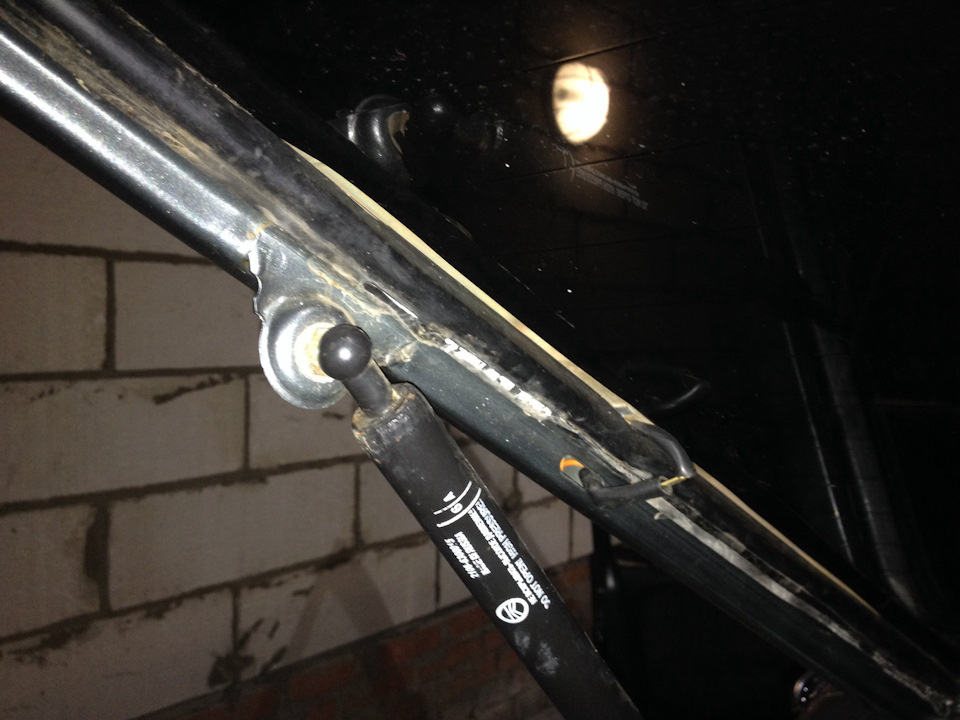

На стекло приходит ток.

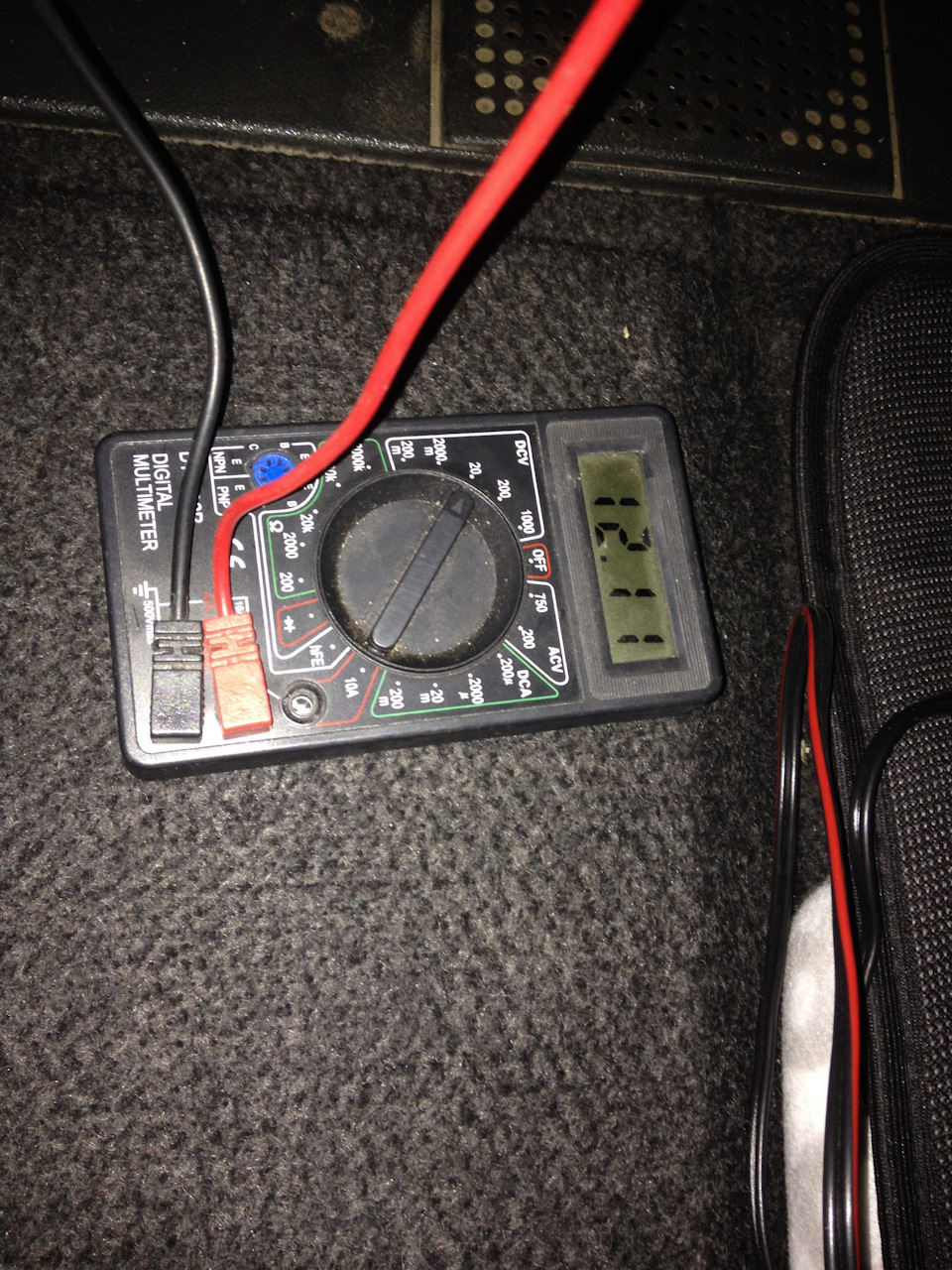

Замер между массой и проводом приходящим из корпуса. Показывает 12В.

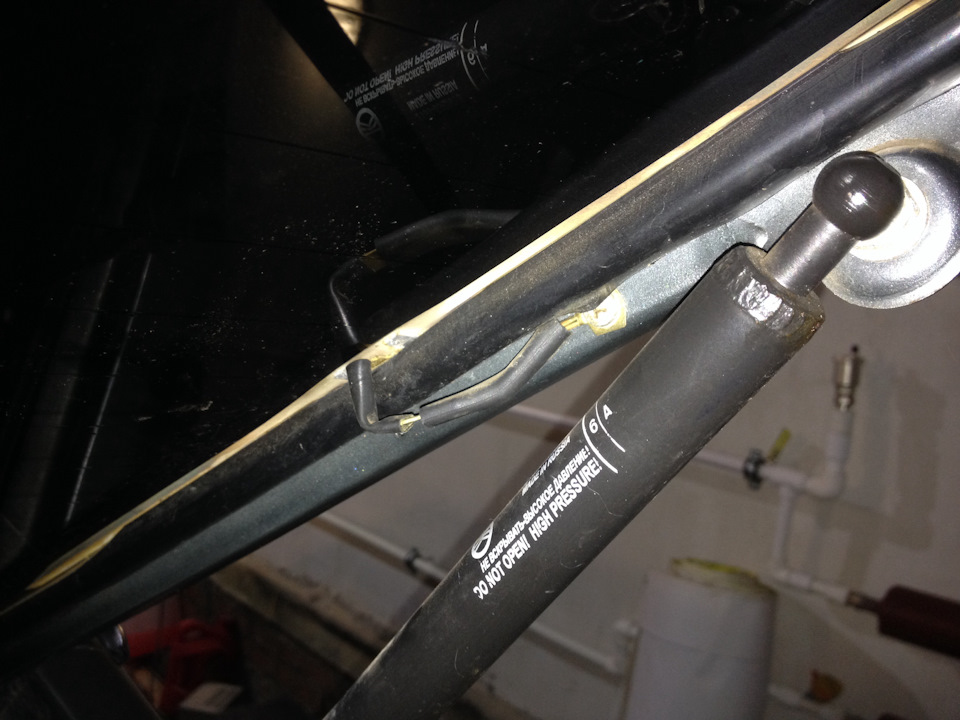

С правой стороны стекло подключается к массе.

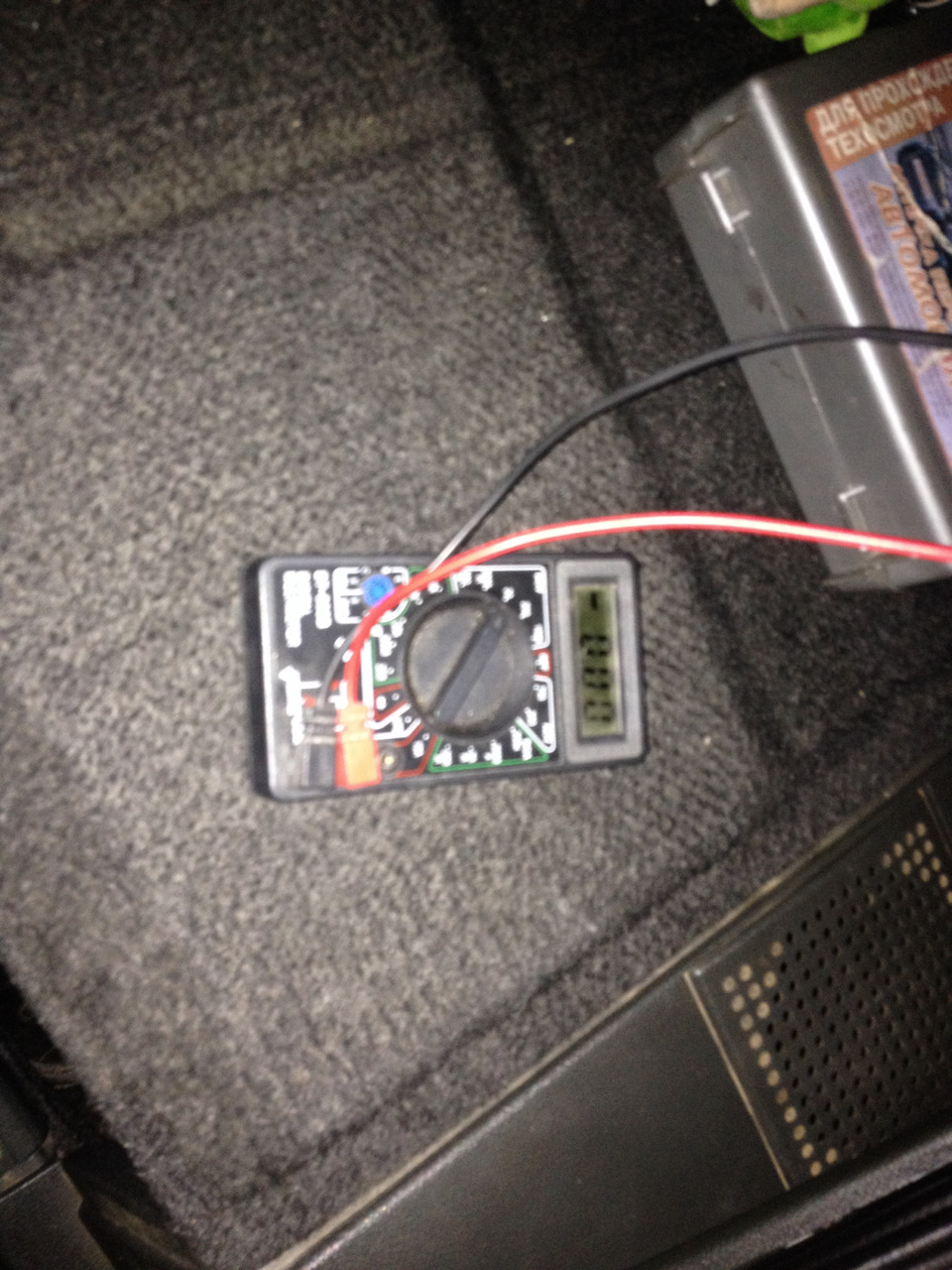

С правой стороны напряжения между клеммой и массой нет.
Между клеммами стекла ток проходит. Замерил сопротивление. Пару нитей разорваны, но через остальные ток должен проходить.

Куда дальше копать? Предохранитель целый.

Не работает обогрев заднего стекла: причины и варианты решения. Ремонт обогрева заднего стекла

Обогрев заднего стекла — полезная и весьма удобная опция, которая позволяет избежать запотевания и обмерзания заднего стекла и в то же время обеспечивает прекрасный обзор в любое время года.

Обогрев заднего стекла спасает не только зимой, но и осенью, когда повышается влажность и все стекла в салоне начинают запотевать. Буквально за несколько минут подогрев заднего стекла растапливает наледь и легкий снег, а также подсушивает конденсат, который скапливается на стеклах в сырую погоду.

Все это хорошо, но, что делать, когда при нажатии на кнопку ничего не происходит, другими словами, что делать если не работает обогрев заднего стекла? В этом мы как раз сегодня и попробуем разобраться. Вы узнаете, как устроен подогрев, почему выходит из строя, а также как найти неисправность и выполнить ремонт обогрева заднего стекла ВАЗ.

Как работает обогрев заднего стекла?

Принцип работы подогрева заключается в следующем. На токопроводящую нить, именуемую нагревательным элементом, подается напряжение, в результате чего нить разогревается, растопляя тем самым снег и подсушивая влагу. Система обогрева состоит из сети токопроводящих нитей, нескольких предохранителей и кнопки. Когда водитель включает подогрев заднего стекла на панели зажигается контрольная лампа, а на один из контактов реле осуществляется подача питания. Второй контакт подсоединен к кузову автомобиля, который представляет собой “минус”. Таким образом происходит циркуляция тока по системе обогрева.

Схема обогрева заднего стекла автомобилей ВАЗ

Причины неисправности подогрева заднего стекла

  • Предохранители. Если обогрев не работает полностью, то вероятнее всего перегорел предохранитель, который следует заменить.
  • Обрыв. Также часто случается так, что токопроводящие нити перегорают или переламываются, в результате чего ток не поступает дальше места разрыва. Обрыв нити может произойти по причине перетирания или обрыва, например, во время неаккуратного ремонта.
  • Неисправная кнопка или реле. В случае неисправности кнопки включения обогрева заднего стекла или реле ток не будет поступать.
  • Контакты. Окисление, нарушение или ухудшение контактов приводит к нестабильной подаче тока и как результат — плохому прогреву нитей.

Поиск обрыва обогрева заднего стекла

Поиск заключается в обнаружении места разрыва цепи. Проверяем реле и предохранители (F8 (20А) и F8 (20А) монтажный блок), а также кнопку, если все в порядке, то искать следует обрывы нити накаливания. Для этого сначала производим визуальный осмотр. Включаем обогрев и наблюдаем где нити нагреваются, а где нет.

Если визуальный поиск не дал никаких результатов, можно использовать вольтметр или мультиметр. Для поиска обрыва вольтметром включаем зажигание и обогрев, затем один щуп прибора соединяем с массой машины, а второй оборачиваем в фольгу и перемещаем к середине токопроводящей нити. При этом прибор должен показывать результат в диапазоне 5 В. В точке где прибор покажет 0 В или, наоборот поднимется больше 10 В – можно сделать предположение, что именно в этом месте есть обрыв.

Если не работает обогрев заднего стекла, то найти обрыв поможет вольтметр. Прибор подключается к плюсовой клемме обогрева, а второй щуп плавно перемещаем по нити накаливания только со стороны минусовой клеммы. В точке падения напряжения до 0 В, вероятнее всего и будет разрыв цепи. Именно здесь и потребуется ремонт обогрева стекла.

Ремонт обогрева заднего стекла — как и чем?

  1. Для ремонта нитей существует немало вариантов, одним из которых является ремонтный набор нитей обогрева заднего стекла. На рынке данную категорию представляют: Permatex и Quick. Такие ремкомплекты позволяют эффективно восстанавливать большие участки разрывов, вплоть до десяти сантиметров. Комплект состоит из трафаретов, баллончика с полимерной смолой, и собственно самих нитей обогрева. Ремонт происходит следующим образом: находим поврежденный участок, подготавливаем необходимый кусок нити, снимаем защитную пленку и приклеиваем нить к участку, используя полимерную смолу. Когда все подсохнет процедуру можно повторить. После 1-2 суток включаем обогрев и проверяем результат.

  1. Второй способ починить подогрев нитей заднего стекла — использование токопроводящей пасты, типа “Контактол”. Специальная паста или клей, которая способна проводить ток, наносится тонким аккуратным слоем на поврежденный участок. Для более точного нанесения пасты рабочую область можно оклеить скотчем. Сохнет паста примерно сутки, но, если у вас есть эффективные источники тепла такие как фен или специальный обогреватель, время высыхания можно существенно сократить.
  2. Также существуют альтернативные “кустарные” методы ремонта обогрева заднего стекла. Так некоторые используют краску, в которую добавляют медно-латунную стружку. Краска подбирается в цвет нитей, а стружка добывается путем строгания материала. Вместо краски можно использовать клей. Как вариант можно попытаться соединить места разрыва при помощи паяльника. Хочу отметить, что в данном случае результат будет, однако выглядеть это будет не совсем эстетично.

На этом буду заканчивать. Надеюсь, теперь вы знаете, что такое обогрев заднего стекла, как найти его неисправность, а также выполнить ремонт подогрева стекла разными способами. У меня все, спасибо, что дочитали до конца. Буду признателен, если поделитесь данной статьей в социальных сетях, этим вы поможете нам в развитии данного проекта. Кроме того, больше людей узнают о нашем существовании. Также не забывайте оставлять свои комментарии и дополнять данную статью своими советами. Всем добра и до новых встреч на ВАЗ Ремонт.

Почему не работает обогрев заднего стекла

Обогрев заднего стекла служит для хорошего обзора (борется с обледенением и испариной в холодное время года или при перепадах температур). Переоценить эту функцию сложно, ведь возможность водителя адекватно и в полной мере оценить дорожную обстановку дорогого стоит.

Почему не работает обогрев заднего стекла

Кормовые обогреватели практически не отличаются между собой. Нити, проводящие электричество, наносят на стекло изнутри. Они нагревают поверхность, что растапливает лед и устраняет влагу.

Составляющие системы:

  • нити (бывает разное количество – зависит от модели);
  • провода (подводят ток);
  • предохранительное реле;
  • предохранитель;
  • кнопка “Вкл” с индикатором.

Давайте рассмотрим наиболее вероятные причины неисправности обогрева.

Повреждение нитей

Электрические полосы выступают проводниками тока, немного нагреваясь за счет сопротивления (ленты соединены параллельно – напряжение распределяется равномерно). При повреждении даже одной согревающей полосы в системе перестает циркулировать ток – обогрев не работает.

Для восстановления нагревающихся полос понадобится купить специальный ремонтный комплект в автомагазине (не берите самый дешевый, чтобы не нарваться на товар низкого качества). В набор входят:

  • специальный клей с высокой электропроводимостью (выбирайте по цвету так, чтобы “отреставрированный” участок не выделялся);
  • кисточка для его нанесения;
  • скотч для обозначения границ.

Находите место разрыва цепи (часто повреждения механические). Изучите инструкцию восстанавливающего набора, обратите внимание на время высыхания и рекомендованный способ нанесения. Подготовьте нарушенный участок к ремонту – протрите его спиртом при помощи безворсовой чистой тряпки (удаляем грязь и жир). Наклейте полоски скотча в области разрыва с двух сторон ленты (оставляйте соответствующую ширину). Нанесите спецсредство в несколько слоев (количество смотрите в инструкции). Даем клею высохнуть – часто достаточно суток. После этого снимите скотч и проверьте работу узла.

Такой способ подходит для ремонта обогрева заднего стекла в отечественных авто (например, ВАЗ 2114, ВАЗ 2112, ВАЗ 2107, ВАЗ 2109, Лада Гранта).

Существует еще два альтернативных метода восстановления обрыва:

  • При помощи металлических опилок. Вам понадобятся опилки, магнит и прозрачный клей (желательно еще скотч). Описание процесса: закрепите магнит на обратной стороне, с внутренней стороны насыпьте опилки на поврежденное место. Прилепите скотч под нижней частью полосы, чтобы не дать металлической стружке сползти. Сверху фиксируем материал клеем. Даем ему высохнуть. Готово!
  • Здесь суть в том, что используют смесь стружки цветных металлов с краской. Эта субстанция по плотность должна быть идентична пластилину. Далее фиксируем скотч, как в предыдущем варианте, и нагреваем. Наносим материал на поврежденное место и ждем полчаса (шипение – норма). Дайте еще час стеклу остыть перед использованием обогрева в полной мере.
Почему не работает обогрев заднего стекла

Проблемы с предохранителем

Если не работает обогрев заднего стекла, проверьте предохранитель. Его перегорание приводит к отказу. Для определения положения этой детали обратитесь к инструкции автомобиля – в зависимости от модели расположение может сильно отличаться. Замените предохранитель, если он сгорел. Обратите внимание, что отказ обогрева может быть вызван неисправностью реле. В этом случае лучшее решение – новая деталь.

Отказ электропроводки

Предохранитель исправен – проверьте обогреватель. Если он все еще не работает, сделайте диагностику электрического питания. Часто на креплении ломают или обрываютс провода. Что делать? Алгоритм такой:

  • ставим кнопку в положение “включено”;
  • тестом проверяем напряжение на клеммах (место соединения проводов);
  • если U нет, ищем обрыв проводки;
  • очищаем клеммы и соединения от следов коррозии.

Обратитесь к автоэлектрику, если не получилось отследить путь электропроводки.

Система управления

Бывает, что перестал работать обогрев заднего стекла, но все детали исправны. Причина может скрываться в управляющем элементе. Кнопка включена, индикатор горит – прогрева нет. Возможен износ рабочих контактов переключателя. Замените тумблер, так как ремонт в этом случае невозможен.

Почему не работает обогрев заднего стекла

Особенности иностранных автомобилей

Зачастую в импортных авто (например, “Гольф 3”, “Шевроле Круз” или “Ланос”) в связке с задним обогревом идет обогрев зеркала заднего вида. Работа осуществляется по следующему сценарию: при активации работы кормы параллельно греются зеркала.

Проблема часто кроется в поломке реле или предохранителя. Обогреватель может включать в себя несколько предохранителей, важно найти “виноватого”.

Отдельно подчеркнем, что из строя может выйти и управляющая электроплата. У нее короткая эксплуатационная жизнь из-за разрывов и нарушения контактов.

Советы опытных водителей:

  • лед на стекле, отказ кнопки “вкл/выкл”, отсутствие сигнала индикатора – скорее всего, сломана регулировка реле обогрева заднего стекла. Посмотрите “массу”, выключатель, предохранитель и напряжение;
  • обогрева нет, но лампочка светится – нет U питания. Проблема в контактах;
  • если нагрев происходит не полностью, смотрите нити (способы ремонта мы описали выше);
  • зимой поверхность может замерзнуть даже при функционирующем обогреве. В этом случае предварительно очистите стекло механически.
Почему не работает обогрев заднего стекла
