После установки задних светодиодных фонарей возникла небольшая проблема. Как известно штатное реле оборудовано системой контроля ламп в поворотах, и при перегорании одной из них остальные, а также контролька на приборной панели, начинают моргать с удвоенной скоростью. Чтобы избавиться от такой скорости некоторые советуют перерезать на плате реле одну дорожку, но тогда теряется функционал контроля ламп, мне же хотелось сохранить все функции.
Почитав разные форумы я выяснил, что существует аналог реле поворотов который позволяет использовать светодиоды и сохраняет все функции штатного реле. Это реле имеет маркировку 712.3777, и кроме того существует три модификации этого реле. Нужно только выбрать что вам нужно.
Реле 712.3777-002 соответствует популярному реле CF-14 JL-02, оно применяется на автомобилях LADA Спутник(2108,2109,21099 и пр.), Самара(2113,2114,2115 и пр), 2110(211,2112 и пр.), Kalina, Priora, Granta(кроме комплектации Люкс), АЗЛК 2141, ИЖ 2126, Газель Бизнес и иномарок.
Это реле предназначено для светодиодов равных номиналов мощности. Имеет контроль исправности ламп и подстроечный резистор для этого режима.

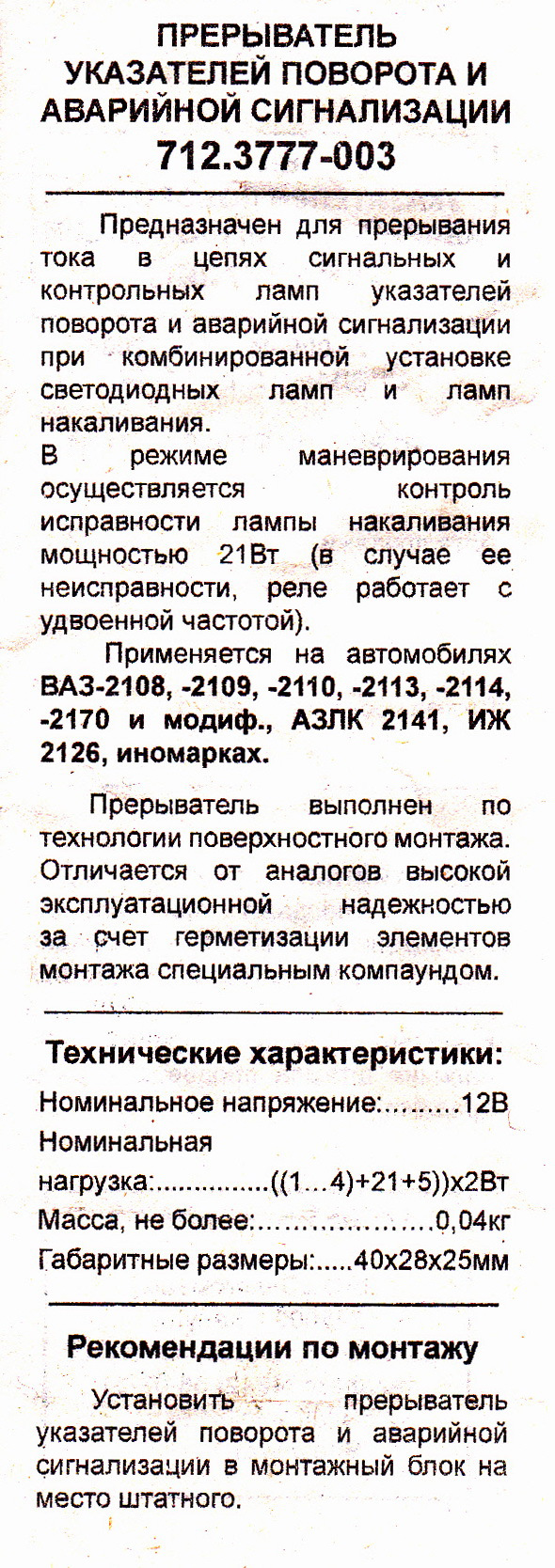

Реле 712.3777-003 соответствует популярному реле CF-14 JL-02, оно применяется на автомобилях LADA Спутник(2108,2109,21099 и пр.), Самара(2113,2114,2115 и пр), 2110(211,2112 и пр.), Kalina, Priora, Granta(кроме комплектации Люкс), АЗЛК 2141, ИЖ 2126, Газель Бизнес и иномарок.
Это реле позволяет устанавливать комбинировано и лампы накаливания(21 Вт), и светодиоды. Контроль исправности работает только для лам. Номинальная нагрузка для такого реле — ((1…4)+21+5))х2 Вт
Реле 712.3777-004 соответствует популярному реле CF-14 JL-02, оно применяется на автомобилях LADA Спутник(2108,2109,21099 и пр.), Самара(2113,2114,2115 и пр), 2110(211,2112 и пр.), Kalina, Priora, Granta(кроме комплектации Люкс), АЗЛК 2141, ИЖ 2126, Газель Бизнес и иномарок.
ВАЖНО:
- У реле с окончанием -004 контроль исправности отсутствует.
- Прерыватели работают со светодиодами с мощностью в диапазоне от 1 до 4 Вт, при этом в цепи ВСЕ лампы должны быть заменены на светодиоды.
- Если оставить хоть одну лампу накаливания, то реле работать не будет!
Так как у меня светодиоды стоят только в задних фонарях, то я приобрел реле в модификации -003. Теперь все работает в штатном режиме и функционал контроля ламп сохранен.





Реле указателей поворота: принцип работы, неисправности и методика выбора (видео)
Все современные автомобили оснащаются световыми устройствами, призванными указать остальным участникам движения, в какую сторону будет разворачиваться транспортное средство. Их еще называют световыми указателями поворота. Работают они, как все наверняка знают, в прерывистом режиме.
Как раз за прерывание их работы отвечает специальное реле, в устройстве и неисправностях, о чем подробно рассказывают специалисты.

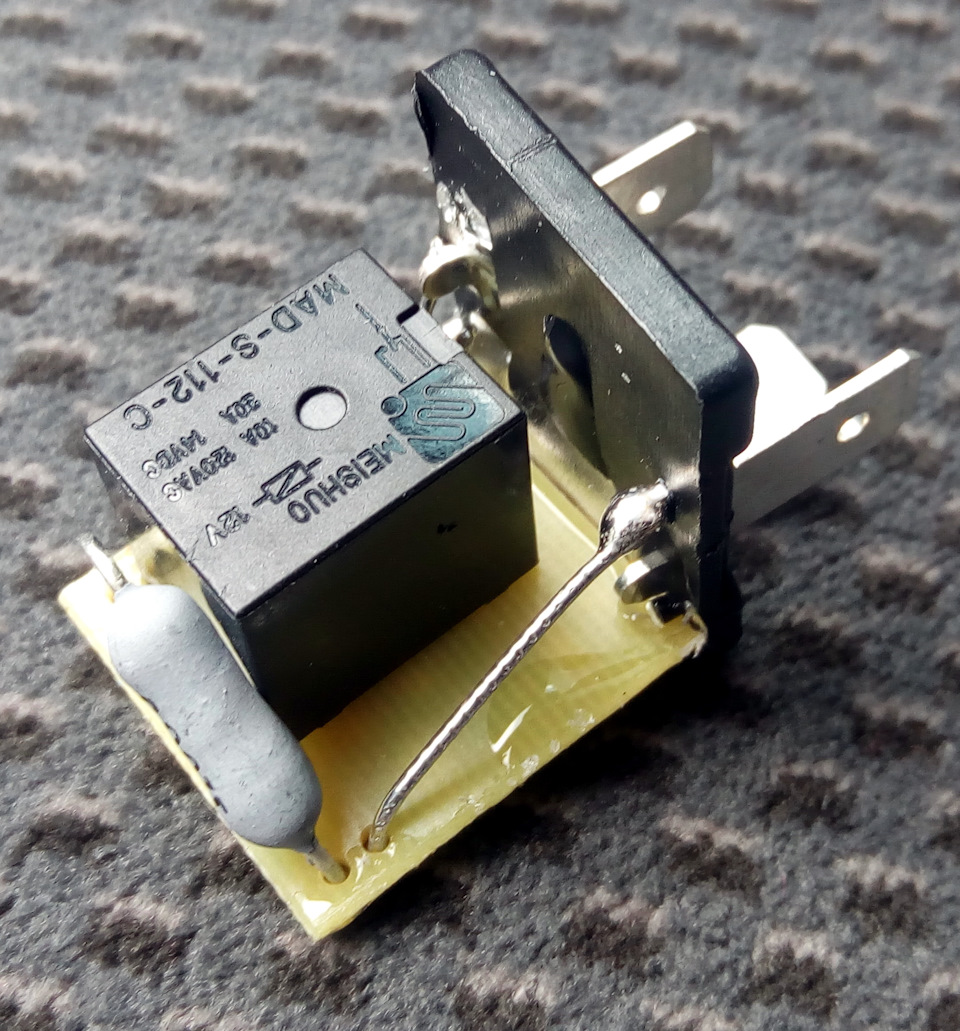

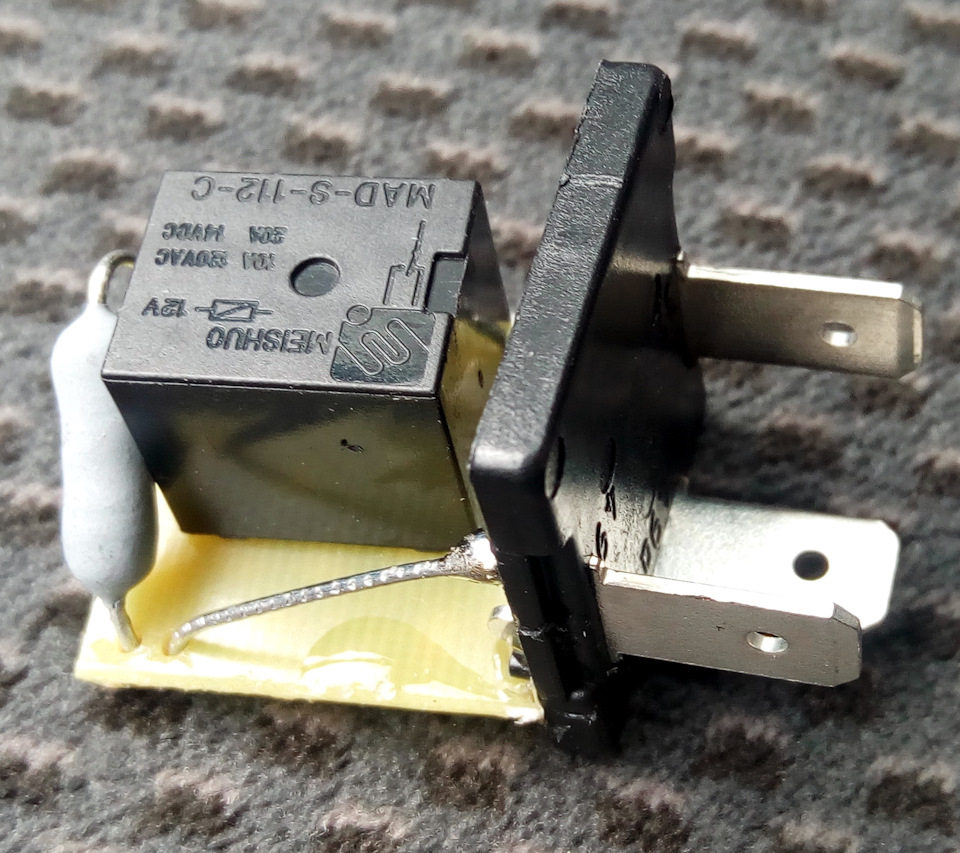

Устройство электронного реле
Чтобы лучше понимать принцип работы электронного реле, лучше разобраться с особенностями электромагнитно-теплового реле. Вот например: в первом устройстве нихромовой нить есть, но во втором ее функции выполняет электронный ключ. Во всех электронных реле можно разделить два компонента:
- Непосредственно электромагнитное реле, отвечающее за замыкание и размыкание цепи;
- Электронный ключ, обеспечивающий срабатывание реле со строго определенной частотой.
Вышеуказанный электронный ключ имеет в своей основе микросхему или множество транзисторов, на профессиональном языке еще называемых дискретными элементами. Такая основа образует цепи управления и задающий генератор. А все ради одного: подача и снятие напряжения с обмотки уже знакомого нам электромагнитного реле.
Работает система относительно просто. Как только на реле подается напряжение, в работу включается задающий генератор. Он формирует управляющие импульсы определенной частоты, которые подаются на цепи управления. Последние подают или прерывают ток, поступающий от обмотки реле. Когда в обмотке действует ток, якорь реле притягивается, тем самым замыкая пару контактных группы. В этот момент указатели поворотов и сигнальная лампочка загораются. Как только ток прекращает свое действие, якорь отходит в свое начальное положение и обе контактные группы размыкаются. Электронные реле все же вытеснили своих электромагнитно-тепловых «собратьев». Тому есть несколько причин, о которых ниже. А пока советуем обратить внимание на изображение – это простейшая схема, в которой реализовано реле поворотов. Понимание схемы окажется полезным при ремонте сломавшегося реле.
Дело в том, что электронные реле практически не подвержены действию как внешних, так и внутренних факторов. Их электромагнитно-тепловые предшественники со временем сильно нагревались, что приводило к изменению параметров отдельных токопроводящих элементов. Кроме того, электронные реле потребляют очень мало энергии – в случае нагрева нихромовой нити энергии требовалось куда больше. Такое реле попросту надежнее и его легко ввести в систему с аварийной сигнализацией.
Неисправности реле поворотов
Очевидным признаком неисправности реле являются неработающие указатели. В действительности же вариантов, при которых вскоре удастся диагностировать поломку реле, бывает несколько. Вот основные:
- Лампы указателей поворотов постоянно горят (не наблюдается мигание). В этом случае поломка вызвана выходом из строя электромагнитной части реле. Обусловлена аномальная работа световых указателей тем, что контакты постоянно находятся в замкнутом положении. Зачастую они оказываются пригоревшими;
- Лампы указателей перестали гореть. Необходимо проверить переключатель поворотов, само реле, а также удостовериться в том, что цепь не оборвана, а предохранитель не перегорел. Советуем начинать проверку с последнего;
- Лампы начали мигать часто, или, напротив, слишком редко. Для начала стоит удостовериться в том, что потребление лампами тока соответствует номиналу. Если одна лампа перегорела или же потребляет меньший ток, чем необходимо, то поворотники начнут мигать слишком часто. Аналогичная проблема наблюдается при окислении цоколя или патрона лампы, а также при обрыве провода к одной из установленных ламп. При установке слишком мощных ламп они будут мигать реже обычного. Если проблема кроется не в лампах, необходимо проверять реле и состояние контактов в цепи питания.
Нельзя забывать о том, что на неисправность реле указывают и некоторые другие вещи. Например, при работе устройство может издавать нехарактерный треск. В некоторых случаях неисправное реле может влиять на работу светового оповещения при срабатывании аварийной сигнализации – частота мигания будет не такой, как в обычных условиях. Как показала практика, часто неисправности указателей поворотов связаны с установкой неподходящих ламп, а также с обрывом цепи, перегоранием предохранителя и пригоранием контактов реле. Советуем с особым вниманием относиться к светодиодным лампам – если они планируются к установке вместо обычных ламп накаливания, стоит обратиться к специалисту.
Ремонт и замена реле поворотников
Для начала стоит определиться с тем, где реле поворотов установлено. В одних автомобилях его можно найти прямо за приборной доской – оно расположено чуть правее. В других авто реле устанавливается прямо в монтажном блоке. Если вы не уверены в том, где именно находится устройство и как оно крепится, подготовьте следующие инструменты:
- Ключ-головка на «10»;
- Пассатижи;
- Крестовая отвертка;
- Пластиковый съемник.
Как только реле было демонтировано, проверьте состояние проводки и контактов. Если есть желание осуществить ремонт реле, то необходимо сделать следующее:
- Очистить контактные пластины от нагара. Зачастую это удается сделать куском обычного ластика;
- Обратите внимание на металлическую U-образную перемычку. Если она покрыта толстым слоем нагара или даже сломалась, ее придется заменить. Как показала практика, на ее место можно впаять несколько жил от медного кабеля;
- Если вы видите трещины в силовых выводах, то их нужно подпаять. В случае обрыва контактов выходом из ситуации также станет пайка.
Если вы всерьез настроены отремонтировать старое реле, то вам понадобится реле-донор с теми же характеристиками. Причем случайно найденное в магазине реле не подойдет. Придется найти техническую документацию родного устройства и подходящего донора. К несчастью, многая информация о ремонте реле, равно как и техническая документация, может быть найдена только на англоязычных сайтах. В первую очередь вас должна интересовать такая графа как “Characteristics” и ее следующие пункты: Contact Rating; все 3 параметры Max. switching; Operate Time; оба параметра Endurance; Initial Insulation Resistance. Также обратите внимание на таблицу Coil Data. Чем больше будет совпадений с параметрами вышедшего из строя реле, тем дольше оно прослужит после ремонта с использованием компонентов донора. Также отметим, что если вы хотите адаптировать имеющееся реле под использование в цепи со светодиодными поворотниками, без пайки никак не обойтись. В этом случае лучшим решением будет подрезание цепи измерения тока и пайка дополнительного многооборотного резистора, хотя можно обойтись и обычным резистором для шунта – подходящий будет сложнее найти, но он тоже подойдет.
Поиск нового реле
Если вариант с ремонтом сломанного реле вам не подходит, то стоит сразу же приступить к поиску нового устройства. На самом деле это решение является самым простым и надежным, хотя пытливый ум автолюбителя и тягу к экспериментам он не удовлетворит. Новое реле стоит небольших денег, а на современном рынке автозапчастей нетрудно будет найти подходящий аналог. Вести поиски можно по:
- VIN-коду авто;
- Коду имеющегося и вышедшего из строя реле или кодам его аналогов;
- Параметрам авто.
Практика показывает, что сегодня автолюбители все чаще ищут нужные запчасти по параметрам своего транспортного средства. В частности, важны марка, модель и год выпуска. Современные интернет-магазины с их кросс-базами кодов позволяют быстро подбирать как оригинальное реле, так и его аналоги. Особняком стоит подбор реле по ключевым параметрам, часть которых мы указали в предыдущем пункте. При поиске по параметрам самого реле легко ошибиться (а то и вовсе не найти полную документацию), но в случае успеха вы сможете найти или тот же оригинал, или полностью идентичный ему аналог.
Вывод
Реле поворотов – небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства – второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.
Предохранители и реле ВАЗ 2114. Расположение. Описание
Расположение
Монтажный блок предохранителей и реле установлен в моторном отсеке, с левой стороны под ветровым стеклом.
Монтажный блок 2114-3722010-18

Предохранители
F1 (10А)
- Очистители фар (в момент включения)
- Реле включения очистителей фар (контакты)
- Клапан включения омыва фар
F2 (10А)
- Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
- Контрольная лампа аварийной сигнализации
F3 (10А)
- Задние фонари (лампы стоп-сигнала)
- Плафон освещения салона
F4 (20А)
- Элемент обогрева заднего стекла
- Реле (контакты) включения обогрева заднего стекла
- Штепсельная розетка для переносной лампы
- Прикуриватель
F5 (20А)
- Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты)
- Звуковой сигнал и реле его включения
F6 (30А)
- Электро стеклоподъемники передних дверей
- Реле включения электро стеклоподъемников
F7 (30А)
- Очистители фар (в рабочем режиме)
- Реле включения очистителей фар (обмотка)
- Электродвигатель вентилятора отопителя — предохранитель печки
- Электродвигатель омывателя стекол
- Моторедуктор очистителя заднего стекла
- Реле времени омывателя заднего стекла
- Клапаны включения омыва ветрового и заднего стекол
- Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
- Реле (обмотка) включения обогрева заднего стекла
- Контрольная лампа обогрева заднего стекла
- Лампа освещения вещевого ящика
F8 (7,5А)
- Левая противотуманная фара
F9 (7,5А)
- Правая противотуманная фара
F10 (7,5А)
- Фонари освещения номерного знака
- Подкапотная лампа
- Лампы освещения приборов
- Контрольная лампа наружного освещения
- Табло подсветки рычагов отопителя
- Лампа освещения прикуривателя
F10 (7,5А)
- Левая фара (габаритный свет)
- Левый задний фонарь (габаритный свет)
F11 (7,5А)
- Правая фара (габаритный свет)
- Правый задний фонарь (габаритный свет)
F12 (7,5А)
- Правая фара (ближний свет)
F13 (7,5А)
- Левая фара (ближний свет)
F14 (7,5А)
- Левая фара (дальний свет)
- Контрольная лампа включения дальнего света фар
F15 (7,5А)
- Правая фара (дальний свет)
F16 (15А)
- Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
- Контрольная лампа указателей поворота
- Задние фонари (лампы света заднего хода)
- Моторедуктор и реле включения очистителя ветрового стекла
- Обмотка возбуждения генератора (при пуске двигателя)
- Контрольная лампа уровня тормозной жидкости
- Контрольная лампа давления масла
- Контрольная лампа воздушной заслонки карбюратора
- Контрольная лампа стояночного тормоза
- Лампа светового табло «STOP»
- Указатель температуры охлаждающей жидкости
- Указатель уровня топлива с контрольной лампой резерва
- Вольтметр
Реле
K1
- Реле включения очистителей фар
K2
- Реле-прерыватель указателей поворота и аварийной сигнализации
K3
- Реле стеклоочистителя ветрового окна
K4
- Реле контроля исправности ламп
K5
- Реле включения стеклоподъемников
K6
- Реле включения звуковых сигналов
K7
- Реле включения электрообогрева заднего стекла
K8
- Реле включения дальнего света фар
K9
- Реле включения ближнего света фар
Монтажный блок 2114-3722010-60

Предохранители
F1 (10 А)
- Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света
F2 (10 А)
- Указатели поворота
- Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
- Контрольная лампа аварийной сигнализации
F3 (7,5 А)
- Передний плафон освещения салона
- Центральный плафон освещения салона
- Плафон освещения багажного отделения
- Лампа подсветки выключателя зажигания
- Лампа контроля системы управления двигателем
- Лампы сигналов торможения
- Маршрутный компьютер (если установлен)
F4 (20 А)
- Патрон подключения переносной лампы
- Реле включения обогрева заднего стекла (контакты)
- Элемент обогрева заднего стекла
F5 (20 А)
- Звуковой сигнал
- Реле включения звукового сигнала
- Электродвигатель вентилятора системы охлаждения
- Предохранитель вентилятора
F6 (30 А)
- Электростеклоподъемники
- Реле включения электростеклоподъемников (контакты)
F7 (30 А)
- Электродвигатель отопителя
- Предохранитель печки
- Электродвигатель омывателя ветрового стекла
- Электродвигатели очистителей фар (в режиме работы)
- Прикуриватель
- Лампа освещения вещевого ящика
- Реле включения обогрева заднего стекла (обмотка)
F8 (7,5 А)
- Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 (7,5 А)
- Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 (7,5 А)
- Лампы габаритного света по левому борту
- Лампа сигнализатора включения габаритного света
- Лампы освещения номерного знака
- Подкапотная лампа
- Выключатель освещения приборов
- Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 (7,5 А)
- Лампы габаритного света по правому борту
F12 (7,5 А)
- Правая фара (ближний сеет)
F13 (7,5 А)
- Левая фара (ближний свет)
F14 (7,5 А)
- Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 (7,5 А)
- Правая фара (дальний свет)
F16 (15 А)
- Указатели поворота
- Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
- Лампы света заднего хода
- Реле контроля исправности ламп
- Блок индикации бортовой системы контроля
- Комбинация приборов
- Лампа сигнализатора недостаточного давления масла
- Лампа сигнализатора включения стояночного тормоза (стоп сигналы)
- Лампа сигнализатора уровня тормозной жидкости
- Лампа сигнализатора разряда аккумуляторной батареи
- Маршрутный компьютер (если установлен)
- Обмотка возбуждения генератора (в режиме пуска двигателя)
Реле
K1
- Реле включения очистителей фар
K2
- Реле-прерыватель указателей поворота и аварийной сигнализации
K3
- Реле очистителя ветрового стекла
K4
- Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5
- Реле включения стеклоподъёмников
K6
- Реле включения звукового сигнала
K7
- Реле включения обогрева заднего стекла
K8
- Реле включения дальнего света фар
K9
- Реле включения ближнего света фар
Что делать, если не работают поворотники и аварийка на ВАЗ-2114
Аварийка в ВАЗ 2114-й модели включена в ту же электрическую цепь, что и поворотники. Это и не удивительно, ведь речь идет лишь о различных режимах функционирования одних и тех же фонарей. Следить за исправностью данных приборов обязан владелец автомобиля, и их отказ может стать причиной создания опасной ситуации на дороге. Виновнику же грозит вполне серьезное наказание, а потому к ремонту стоит приступить немедленно. Что делать, если поворотники и аварийка ВАЗ-2114 не желают работать, расскажем в настоящей статье.
Возможные причины неисправности
Первое, что следует заподозрить, когда и аварийка, и поворотники перестают включаться – это предохранитель. Его перегорание – самая распространенная проблема. Располагается он в монтажном блоке спрятанном в подкапотном пространстве. Номер устройства – F2, а номинал – 10 ампер.
Здесь же поставлено и реле, выполняющее функцию прерывателя. Неисправность данного электромагнитного устройства аналогично может послужить причиной, рассматриваемой в настоящей статье поломки. Обозначается оно как К2.
Если не работает один поворотник, а остальные и аварийка в порядке, то, скорее всего, сгорела лампа, установленная в фонаре. Когда же отказывают все, а предохранитель и реле исправны, то имеется обрыв в цепи.
Кабели могут также стать причиной неправильной работы сигналов. Проблема возникает, если они замыкаются. Здесь активация поворотников может зажигать аварийку и т. д. Проверка шлейфа – занятие несложное, но довольно хлопотное. Для работы нужен мультиметр.
И последнее, на что стоит обратить внимание:
- переключатель, установленный под рулем;
- кнопка аварийки.
Они, как и все прочее, рано или поздно ломаются.
На первых машинах ВАЗ-2114 очень часто происходит повреждение проводки. Проблема в том, что кабели в них располагаются неудачно и могут со временем перетираться.
Диагностика своими силами
В ситуации когда аварийка и (или) поворотники не работают, желательно сразу приступить к устранению неисправности. Проверка всех возможных причин выполняется достаточно просто, а потому ничто не мешает сделать все самостоятельно. В этом вам поможет точное определение симптомов. Давайте рассмотрим часто встречаемые.
Поворотник не срабатывает, но световые приборы действуют. Все это совершенно очевидно указывает на неисправность реле. Причем сразу становится понятно – проблема образовалась из-за отказа ее электромагнитной составляющей. Скорее всего, произошло замыкание, приведшее к обездвиживанию якоря.
Следующий вариант – поворотники на ВАЗ-2114 вполне себе работают, но либо мигают очень медленно или же, напротив, с излишне большой скоростью. И данный признак говорит о ненадлежащем функционировании реле, однако первопричиной, скорее всего, являются лампы. Если вы их недавно меняли, то смотрите на них. Вероятнее всего, номинал не соответствует требуемому.
Передвижение рычага ничего не дает. Здесь не только собственно поворотники (аварийка) не хотят работать, но иногда перестает светиться и отвечающая за них индикация приборной панели. Дополнительный симптом – отсутствие щелчков, свидетельствующих о включении рассматриваемой функции. Здесь причин несколько:
- поломка элемента управления;
- обрыв в цепи;
- выход из строя предохранителя.
Как проверить
В первую очередь посмотрите, продолжает ли работать индикация, установленная на приборной панели. Если она также не включается, то лезьте в монтажный блок – вероятно, сгорел предохранитель.
Когда контроль функционирует, а защитное устройство в порядке, то активируйте аварийку ВАЗ и посмотрите, насколько хорошо светятся лампы в фонарях. Причем сделать это необходимо и спереди, и позади. Их чрезмерная тусклость указывает на неправильный номинал или плохой контакт массы.
Когда поворотник не работает, то стоит посмотреть на реле. Убедитесь, что на его выводы поступает ток. Действуйте так:
- снимите корпус электромагнитного устройства;
- к его плюсовому контакту подключите один щуп тестера;
- второй зонд поставьте на массу.
Вместо измерительного прибора допустимо брать лампочку с припаянными к ней проводами.
Зажигание активировать вовсе не обязательно. Если электричества нет, то, скорее всего:
- поломалась кнопка, запускающая аварийку;
- произошел разрыв в цепи;
- сгорел предохранитель, отвечающий за поворотник;
- где-то пропадает контакт.
Когда же ток поступает, о чем свидетельствует светящаяся лампа либо показания тестера, то необходимо замкнуть напрямую контакты реле. Если все остальные элементы схемы работают, то поворотник обязан загореться. Отсутствие положительного результата свидетельствует о выходе из строя именно упомянутого устройства.
Кнопка аварийной сигнализации
Иногда описанные манипуляции так и не заставляют аварийку функционировать. В этой ситуации следует сделать однозначный вывод – на вашем ВАЗ-2114 поломалась именно кнопка, ее включающая. Собственно сам механизм почти никогда не отказывает, но вот припаянные к нему провода нередко отрываются.
Если сигнал при прямом замыкании жилок в аварийном режиме и действует так, как надо, то на предохранитель и реле грешить не стоит. Займитесь кнопкой, осмотрите ее контакты и проверьте, надежно ли к ним крепится шлейф.
Сначала прозвоните плюсовой провод. Делайте это при включенных аварийке и зажигании. Когда наличие положительного заряда тестер не подтверждает, то настает черед проверки кабелей, присоединенных к кнопке на участке между ней и приборной панелью.
Присутствие тока на плюсе дает возможность замкнуть выводы управляющего элемента напрямую (не забудьте включить зажигание). После этого попробуйте вновь активировать поворотники. Их работоспособность указывает на выход из строя самой кнопки – ремонту она не подлежит, просто поставьте новую. Если питания вообще нет, то ищите проблему в реле или проводах, тянущихся от монтажного блока к кнопке.
Рекомендации по ремонту аварийки и поворотников
Устранение любой поломки из описанных выше не требует обращения в автосервис – вы все сделаете самостоятельно.
При перегорании предохранителя его заменяют на исправный. Если такового не оказалось, то поставьте временный «жучок» из нескольких медных жилок. Неисправное реле также вытаскивается и на его место ставится новое.
Обратите внимание, проблемы с защитным и электромагнитным устройством часто возникают из-за замыкания. По этой причине перед тем, как выполнить их замену, необходимо осмотреть все кабели. Ускорит ремонт в этом случае тестер. Обнаружив пробой, ликвидируйте его, восстановив целостность проводов и их изоляции.
Заменяя кабели в цепи аварийки и поворотников, следите, чтобы они не ложились на движущиеся элементы кузова. Дополнительно в этих местах целесообразно использовать термотрубки – это существенно повысит надежность.
Если поворотник не работает из-за лампочки, то ее придется менять. Разберите фонарь, предварительно сняв минусовую клемму с аккумуляторной батареи. Вытащите перегоревший элемент и установите на его место исправный. Проверьте работоспособность.
Когда не функционируют исключительно поворотники, то обязательно осмотрите запускающий их переключатель. Его диагностика производится таким же образом, как и кнопки аварийки. Неисправный управляющий узел заменяется на новый. Если проблема лишь в окислившихся контактах, то проведите их чистку. Используйте наждак нулевку.
Для профилактики непременно осмотрите все колодки, имеющиеся в электрической сети поворотников ВАЗ. Это позволит своевременно обнаружить ослабевшие провода, места слабого прилегания разъемов или истирания изоляции. При необходимости выполните текущий ремонт.
Почему не работают поворотники
В этой статье мы рассмотрим основные причины , почему не работают поворотники на такие модели ваза как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют похожую электронику. Да и вообще эта статья подойдёт ко всем автомобилям, т.к. причины неисправности у всех одинаковые.
Ремонт поворотников во многих случаях – задача простая. Главное найти причину неисправности.
Не мигают поворотники
Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода. Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.
Где находится реле поворотников
В блоке предохранителей. Смотрите в статье Предохранители. Реле обозначается маркировкой K2. Так же проверьте предохранитель под маркировкой F2 и его контакты с блоком. Возможно неисправность кроется так же в кнопке аварийки или в переключателе поворотов. Обратите внимание и на них, возможно опять же окислился контакт.
Не включается поворотник
Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:
- Проверьте лампу на работоспособность, если что замените её. Замена лампы поворотника.
- Проверьте все контакты соединений ( в блоке, в поворотнике, на включаетлях).
- Проверьте включатели.
- Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.
Не выключается поворотник
Если при повороте руля у вас автоматически не выключается поворотник, то вам нужно менять сгоревший выключатель.
Поворотник быстро мигает
Если поворотник быстро моргает, то вероятнее всего, перегорела какая либо лампа из всех поворотников. Проверьте и замените. Так же, частое моргание/мигание поворотника может свидетельствовать о окислении фишки на задних фонарях или окисление дорожек в Монтажном блоке.
Тускло горят поворотники
- Проверьте лампы на соответствие мощностей и моделей.
- Зачистите массу на поворотниках.
Щёлкает реле поворотников
Некоторые владельцы сталкиваются с постоянным щёлканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле. Либо неплотно прилегают, либо окислились. Возможно так же бракованое реле. Попробуйте поставить искомое заводское реле.
Схема реле поворотников

Схема реле поворотников
На фото представлена схема реле поворотников. Красным крестиком обозначено место, где нужно оборвать цепь для нормальной работы светодиодов в поворотниках. Если же вас интересует оригинальная цепь релюшки, то просто напросто не обращайте внимание на красную метку.
Замыкает поворотник
Смотрите заднюю блок фару. Плата задней фары – слабое место наших машин. Скорее всего проблема опять же кроется в окиси дорожек. В результате коррозии разные дорожки соприкасаются, и замыкают, вследствие чего, потом перегорает предохранитель.
Источники
- vaz-2114-lada.ru/2012/08/ne-rabotayut-povorotniki
- ladaprofi.ru/vaz-2114/chto-delat-esli-ne-rabotayut-povorotniki-i-avarijka-na-vaz-2114.html
- kodobd.ru/predohraniteli-i-rele-vaz-2114/
- zen.yandex.ru/media/id/5c7d2c2eeada0500b2d920cf/rele-ukazatelei-povorota-princip-raboty-neispravnosti-i-metodika-vybora-video-5d0773c8c7acc50d8af02319
- drive2.ru/l/478921152731808255/
