Кулиса ВАЗ-2109, 2114 это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

Устройство кулисы ваз 2114

Устройство кулисы ваз 2114: 1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги.

Разновидности кулисы

Несмотря на различные модели конструкций, можно выделить всего два вида:
  1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
  2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:
  1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
  2. Полный выход из строя кулисы.
  3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

  1. Увеличение люфта рычага КПП. Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
  2. Сложно включить передачи. Иногда слышны посторонние звуки.
  3. Переключение передач невозможно.
  4. Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

  1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100  -200 рублей.
  2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
  3. Отсоединяете от рычага кулисы кардан.
  4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
  5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
  6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

  1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
  2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
  3. Выкрутите фиксирующий болт ключом на «10».
  4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
  5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
  6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Регулировка кулисы

В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.

Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:

  1. Ослабьте гайку на хомуте.
  2. Установите рычаг КПП в положение, соответствующее задней скорости.
  3. Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
  4. Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.

Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.

Короткоходные кулисы на “девятку”

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных.

Преимущества короткоходной кулисы ВАЗ-2109, 2114 перед стандартной:

  1. Более легкое переключение скоростей.
  2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

Из недостатков:

  1. Необходимо либо покупать, либо самостоятельно делать.
  2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, 2114, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Короткоходная кулиса 2114

Объединю несколько тем в одну добавив немного нового))) Хотя по факту пришлось все делать заново.
И так была прикуплена короткоходная кулиса 2114, банально чтобы уменьшить ход рычага кпп, чтобы с подлокотником было поудобнее.

короткоходная кулиса 2114

короткоходная кулиса 2114

При покупки будьте внимательны 14 и 08 не одинаковые!Крепление трубы к самой палке у них разное, в отличие от заводской кулисы.

Верхняя- короткоходная кулиса семейства самара 1, нижняя- самара 2.

Верхняя- короткоходная кулиса семейства самара 1, нижняя- самара 2.

у меня именно 14

у меня именно 14

Калино-карданчик уже стоит, но пришлось подпиливать, чтобы залез. Скажем так у кого то все влазит, кто то пилет. На родной кулисе у меня все прекрасно влезло, а на короткоходке пришлось отрезать примерно 15-22мм

пыльник тоже от калины, за 2 года и 20км пробега все норм с ним

Хотелось бы сослаться на данную статью о распознании оригинала от подделки.

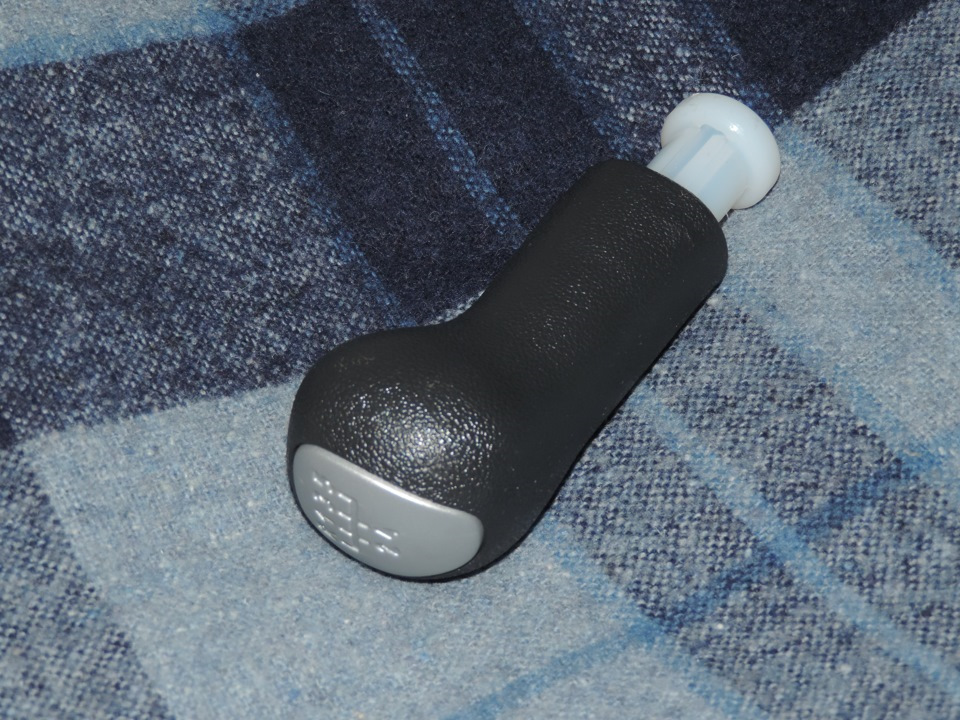

Уже год катаюсь с ручкой КПП от приоры, очень удобно и мягко, в добавок чуточку повыше.

вес встает збс

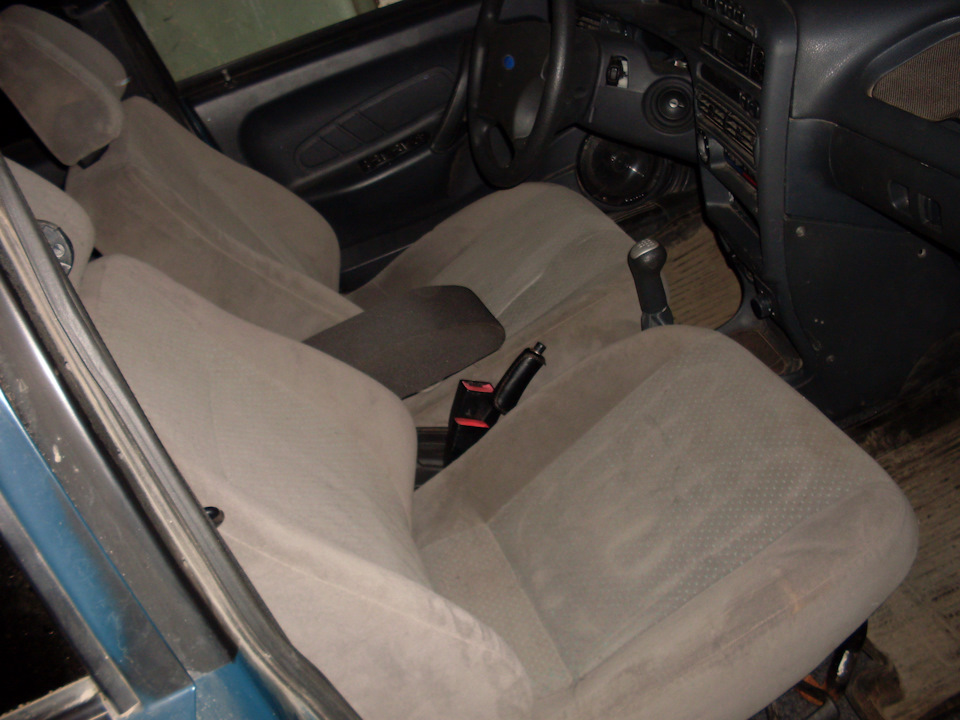

С учетом подлокотника и новых сидух от приоры, вообще космос.
Заодно пока снимал туннель поставил нормальный концевик на ручник, как на калинах. Принципиально отличие, он не окисляется, очень важен контакт для автозапуска.
концевик ручника от калины

концевик ручника от калины

Ну а теперь об ощущениях:
— короткоходная кулиса позволила меньше по салону с ручкой бегать (о каких то сверх быстрых переключениях я не говорю, они мне и не нужны)
— калино карданчик дает безусловную четкость включения передач
— после родного 08 карданчика появляется вибрация на ручки кпп из-за более жесткой связки
— не путайте заводской калино карданчик с каким-то спортивным (спортивный лютое говно!)

вот он аля спортивное говно

вот он аля спортивное говно

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Комплект

Определить неисправность достаточно легко:

  • Передачи переключаются с проблемами, невнятно;
  • Коробка передач расшатана.
При возникновении подобной неисправности, может потребоваться полная замена элемента. Причем многие переходят на короткоходную кулису, которая придает автомобилю более спортивный характер. Эта технология была позаимствована из автоспорта. Кстати, простая регулировка, может превратить ее в короткоходную.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

  1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
  2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
  3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
  4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
  5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
  6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
  7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
  8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
  9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Цена вопроса

Если вы решили выполнить замену сальника кулисы одновременно с установкой самой кулисы, это можно считать совершенно правильным поступком. Дополнительно заменить карданчик, не обойдется в большую сумму, зато эффективность от такого комплексного ремонта окажется куда выше.
Короткоходка

Короткоходка

Действия самостоятельно, вам придется только закупить необходимые детали, обычные расходники. Если же обращаться на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидная.

Сама кулиса стоит примерно 400 рублей. Отсюда становится понятно, почему мы не советовали покупать ремкомплект, а полноценно заменить деталь. Экономии как таковой не будет, а разница в результате ремонта окажется существенной.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Спортивная модель

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.

КОГДА НУЖНА КОРОТКОХОДНАЯ КУЛИСА НА ВАЗ 2114

Что собой представляет короткоходная кулиса ВАЗ 2114 и других моделей, в чем ее технические особенности, преимущества и недостатки? Как проводить ее установку и замену своими руками? Ответить на эти вопросы несложно. Отечественные автомобили ВАЗ характеризуются практичностью, неприхотливостью, ремонтопригодностью.

Но они не могут порадовать продуманностью, что наблюдается в большинстве западных моделей. Так, одним из самых больших неудобств в десятке, двенадцатой, четырнадцатой и пятнадцатой моделях, является сложность переключения передач. На это тратится достаточное количество времени и сил, что отвлекает от самого главного — процесса вождения. Вот для решения этого недочета и был создан такой узел, как короткоходная кулиса (КК).

Что такое короткоходная кулиса?

Давайте немного погрузимся в историю создания рассматриваемого узла. Все началось с автогонок. Если изучать историю происхождения многих рабочих узлов, которые сегодня являются атрибутами современного автомобиля, то можно заметить, что все они, или почти все, пришли к нам из автоспорта. Именно здесь происходит непрекращающийся поиск новинок, модернизаций, усовершенствований, комфорта вождения. Так произошло и с кулисой.

Автогонщики однажды пришли к выводу, что в условиях, когда они должны экономить каждую секунду, они тратят время на пустое переключение передач. Это и отвлекает, и мешает, и неудобно, и непродуманно. Автомеханики озаботились проблемой, в итоге была создана короткоходная кулиса.

Первое время КК использовалась исключительно на спортивных машинах и была их визитной карточкой, так как значительно сокращала время на переключение передач. Она стала отличной новинкой, которая в короткие сроки была перенята всеми мировыми производителями спортивных моделей. С течением времени устройство перекочевало и в обычные автомобили.

Неоспоримым плюсом системы является сокращение ходов во время переключения коробки передач.Короткоходная кулиса обеспечивает работу коробки передач без люфта. Благодаря КК фиксация передач становится четче и легче. А теперь о минусах, точнее о минусе, он в данном случае один. Это возможность выхода из строя синхронизаторов. Такое происходит по причине увеличенной нагрузки во время переключения передач.

Изготовление узла своими руками

При желании КК можно изготовить и самостоятельно, при этом она отлично будет подходить для любых автомобилей, в том числе и ВАЗ 2114. Для работы нам понадобится следующее:

  • небольшая трубка, диаметром ровно 15 мм;
  • РПП от модели ВАЗ 2114;
  • гайка шаровая;
  • кардан рулевого механизма;
  • ось и втулки ВАЗ 2114 (ремонтный набор кулисы).

Работа проходит в несколько этапов. Для начала нужно отрезать шар от РПП и подкорректировать нижний край с тем, чтобы после здесь можно было установить трубу. Проводится обваривание. К трубе с нижнего края крепится гайка и приваривается. Затем идет установка шаровой. Кардан монтируется к рычагу коробки передач.

Проведя такую операцию единожды под присмотром опытного автослесаря, вы поймете, что на самом деле ничего невыполнимого и сложного здесь нет. Весь процесс изготовления КК занимает где-то два часа и представляет собой почти то же, что и замена сальника кулисы. А такую работу каждый второй автовладелец выполняет чуть ли не с закрытыми глазами.

Устройство КК достаточно простое. Более легкое переключение передач осуществляется за счет уменьшения рычажного хода, а это зависит от того, какая длина у рычага. Чтобы штатная кулиса стала короткоходной, необходимо всего лишь приподнять крепеж «железки», которая отходит от КПП по направлению к рычагу. При этом не придется демонтировать штатную кулису, что позволяет заметно экономить и время, и силы.

Замена сальника

Работа такого характера проводится, когда в КПП начинаются протечки масла. Замена сальника осуществляется двумя способами. Первый подразумевает съем коробки передач, второй более простой, но требующий большей ответственности и внимания. Но прежде чем заняться ремонтом, стоит убедиться, что проблема кроется именно в сальнике.

Такой симптом, как появление масляных следов на асфальте после длительной стоянки авто, говорит о том, что коробка передач начинает давать сбой. Но в этом случае проблема может крыться не только в сальнике, но и в фильтре, поэтому сначала стоит проверить его.

Случается так, что фильтр всего лишь ненадежно закреплен, поэтому и дает течь. Нужно только подкрутить его, и проблема будет решена. Неисправность сальника можно выявить по специфическому хрусту во время переключения скоростей.

Для замены детали понадобится следующий набор инструментов:

  • ключи на 10 и 13;
  • шило, крючок и отвертка;
  • коробка из хорошего, прочного пластика.

Для начала необходимо загнать автомобиль в смотровую яму либо поставить упоры из покрышек. При помощи ключа на 13 нужно немного открутить тяговый хомут управления КПП. Следующий этап — откручивание тяги. Ключом на 10 отвинчиваем крепеж, соединяющий кардан и шток, перед этим стоит немного оттянуть пыльник назад, чтобы облегчить работу. Теперь демонтируем кардан и пыльник.

Далее идет наиболее сложный и ответственный этап, здесь нам пригодятся отвертка, силы и терпение. Отвертка нужна для того, чтобы выбивать втулку из КПП. То же самое нужно сделать с сальником, он выбивается из втулки. После уже новый сальник прессуется ключом на 22. Самое сложное позади. Смазываем втулку герметиком и вставляем ее в КПП. Замена проведена.
