Выпускной коллектор на ваз 2114 — устройство, замена и ремонт

Статья расскажет, что делать когда прогорела прокладка выпускного коллектора и симптомы какие об этом свидетельствуют. Опытные мастера говорят, что во всем впускном устройстве, именно прокладка выполняет одну из самых важных ролей. Она оказывает влияние на то, насколько качественно будет работать вся выхлопная система. Если уплотнитель коллектора будет меняться позже установленного времени, эксплуатация транспортного средства не будет максимально безопасной. По сути, коллектор представляет собой специализированное устройство, используемое полного отвода отработавших газов от самого силового агрегата.

К его задачам можно также отнести повышение качества заполнения цилиндров и продув всего рабочего пространства. Следует также знать, что выхлопное устройство функционирует при высочайших температурах и повышенном давлении газов. Сразу нужно сказать и о том, где это элемент расположен. Находится он на головке блока цилиндров. Что касается второй стороны, она находится в контакте с катализатором или выхлопной трубой. Ну и самой главной задачей прокладки можно считать то, что она позволяет оградить цилиндры от попадания в них отработавших газов. Если же они будут прорываться, могут начаться проблемы, вроде быстрого износа определенных элементов мотора.

Прогорела прокладка выпускного коллектора – симптомы об этом свидетельствуют такие:

• В салоне ощущается не самый приятный запах отработавших газов.
• Мотор не всегда запускается с первого раза.
• Из отсека, где находится силовой агрегат, доносятся непонятные звуки.

Если удалось обнаружить один из приведенных признаков, сразу нужно внимательно осмотреть выхлопную систему. По поводу коллектора, он сделан из специальной стали, способной выдерживать очень высокие температуры.

Учитывая сей факт, полноценная замена коллектора проводится не так часто. Главной причиной его поломки может служить попадание простой воды на поверхность. Это кажется невероятно, но именно так появляются первые трещины на детали. Именно прокладку можно считать слабейшим звеном всей системы отвода отработавших газов. Как правило, она изнашиваются из-за того, что сделана не из самого качественного материала или же из-за необычайно длительного использования при высоких нагрузках.

На сегодняшний день их делают из специального азбеста, который армирован сталью. Материал достаточно прошлый, но и он не вечный и в течение определенного времени изнашивается. Поменять прокладку можно без особого труда. Здесь даже не обязательно иметь какие-либо навыки.

Механики советуют, чтобы прокладка менялась регулярно. Нет смысла ждать, когда она будет полостью разрушена.

Последовательность действий такова:

• Для начала нужно открыть капот своего транспортного средства.
• Снять воздухозаборный элемент. Дальше осуществляется демонтаж карбюратора. Таким образом удастся добраться непосредственно до коллектора.
• Снимается тепловой экран, который накрывает коллектор.
• С каждого цилиндра следует открутить несколько гаек, удерживающих необходимый элемент.
• Следующий шаг – открутить несколько болтов непосредственно от трубы выхлопной.
• Осуществить демонтаж коллектора.
• На ГБЦ останется старая прокладка или же некоторые ее остатки.
• Посадочное место качественно зачистить для установки новенькой прокладки.
• Чистится все до идеального блеска.
• Посадочное место обязательно промазать графитовой смазкой.
• Устанавливается новая прокладка. Плотно придавить ее.
• Осуществляется сборка конструкции в обратной последовательности. Действовать предельно внимательно, чтобы ничего не забыть и не перепутать.

Прокладка выпускного коллектора отвечает за герметичность стыка между выпускным коллектором, отводящим выхлопные газы, и головкой блока цилиндров. Деталь обеспечивает нормальную работу ВК, и, как следствие, безопасность автомобиля.

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Причины неисправностей

Прокладку помещают между выпускным коллектором и ГБЦ. Прокладка из штампованного асбеста устойчива к действию высоких температур, способна сжиматься (создавая необходимую непроницаемость) и обладает повышенной прочностью. Для усиления последнего качества прокладки выпускного коллектора дополнительно армируются сталью.

ВАЖНО! Главная задача прокладки – не допустить проникновение выхлопных газов под капот, где они могут спровоцировать воспламенение деталей/узлов моторного отсека.

Прокладка признана самым уязвимым местом выпускного коллектора, работающего с предельными нагрузками как по температуре, так и по давлению. Неудивительно, что прокладки приходится менять не только на машинах с солидным пробегом, но и практически на новых автомобилях.

Прокладки нуждаются в ротации по нескольким причинам:

• плохое заводское качество;
• перегрев двигателя из-за интенсивной эксплуатации;
• ремонт двигателя (б/у прокладка теряет при демонтаже свои свойства).

Когда требуется замена

Долговечность прокладки выпускного коллектора не зависит от срока ее использования и пробега авто. Она способна выполнять положенные ей функции 2, 5 или 10 лет, и не относится к элементам, чья замена происходит по плану. Длительность ее службы определяется единственным фактором, а именно корректной работой двигателя – чем меньше перегрузок (особенно сильных температур) и лучше топливо, тем реже придется прибегать к замене прокладки.

Признаки прогоревшей прокладки

Проще всего владельцу машины с инжекторным двигателем, за работой которого следит ЭБУ (электронный блок управления). Он подает сигнал о неисправности прокладки на приборную панель, где загорается лампочка Check. Это значит, что лямбда-зонд, которым обычно оснащен коллектор, зафиксировал изменение объема кислорода в выхлопах, проинформировав ЭБУ. Двигатель начинает работать в аварийном режиме, пока дефект не ликвидируют.

«Симптомы» прогоревшей прокладки:

• двигатель работает нестабильно;
• издает при работе нехарактерный звук;
• в салоне пахнет отработанными газами.

ВНИМАНИЕ! О том, что прокладка выпускного коллектора прогорела, оповещает узнаваемое стрекотание, создаваемое газами, которые прорываются сквозь уплотнитель. Автомобилисты часто говорят, что двигатель «сечет».

Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья. Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой.

Замена прокладки

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

• отвертки (шлицевую и крестовую);
• острый нож или шпатель (снять б/у прокладку);
• накидные ключи в комплекте;
• жидкость против ржавчины (к примеру, WD-40);
• емкость с широким горлом на 5 л (для слива антифриза);
• сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя.

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

1. Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
2. Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
3. Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
4. Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
5. Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
6. После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
7. Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

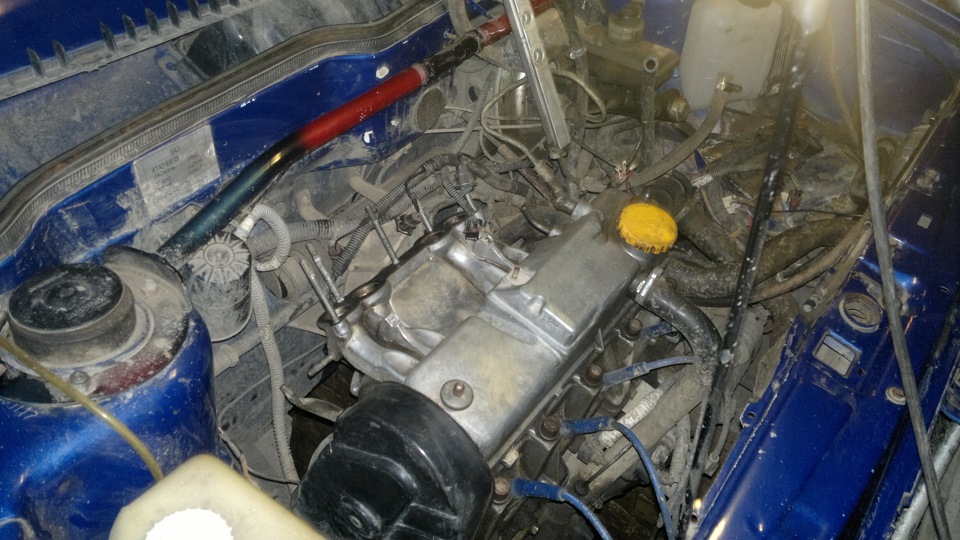

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

1. Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
2. От дросселя отсоединяют топливные трубки с тросом акселератора.
3. Отключают датчики холостого хода/заслонки дросселя.
4. Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
5. Снимают последний, отключая провода у блока управления впрыском.
6. Демонтируют топливную рампу, не выкручивая форсунки.
7. Открепляют от ВК приемную трубу.
8. Снимают по очереди впускной и выпускной коллекторы.
9. Убирают старую прокладку.
10. Очищают ножом стык коллектора и ГБЦ.
11. Ставят новую прокладку, производя обратный монтаж.
12. Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.

Симптомы, что прогорела прокладка выпускного коллектора. Полный список и план действий

При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются.

Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.

Этот элемент крепится непосредственно к голове (головке блока цилиндров) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.

Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.

В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.

Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры:

1. Открываем капот автомобиля;

2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;

3. Извлекаем термоэкран. Им прикрыт коллектор;

4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;

5. Откручиваем парочку болтов от выхлопной трубы;

6. Снимаем коллектор;

7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;

8. Зачищаем все пространство под новую прокладку;

9. Чистим все до блеска;

10. На область после очистки наносим смазку на графитовой основе;

11. Теперь ставим новую прокладку;

12. Собираем все в обратной последовательности.
