Всем доброго времени суток .
Решил написать БЖ про свои американочки .
У меня была дилемма по поводу установок американок с момента покупки автомобиля, мне нравился вид с ними, но ездить на постоянку с ними мне не особо хотелось . И я долгое время думал чтобы сделать . и было принято решение подключить их на отдельную кнопку . Благо на 14-ке есть 2 заглушки на торпеде:

И было принято решение установить кнопку на место одной из заглушки . Устанавливать можно абсолютно любую кнопку на ваш вкус . Мой выбор пал на кнопку кондиционера :

Она мне давно нравилась по своему внешнему виду.

Затем еще понадобиться провода: 2 провода по 2 метра примерно ( чтобы провести постоянный плюс на кнопку и второй провод чтобы провести от кнопки уже на плюс патрона ) и 1 провод примерно 1.3 метра, чтобы за паралелить между собой правый и левый патрон.

Так же самым главным во всей этой схеме являются 2-х контактные патроны и соответственно лампочки под них . Я купил первые попавшиеся патроны:

2-х контактные патроны

Они конечно не особо подходят но я под закрепил их “колхозным ” методом . Ну это не особо страшно, так как всё равно там не видно .

закрепил изолентой чтобы патрон держался крепко

Лампочки 2-х контактные я купил оранжевые :

вот такую, только оранжевую

Так как мои поворотники оранжевые . И плюс еще с оранжевыми лампами они будут ярче.

После того как все компоненты на месте, приступим к установке.

для начала снимаем поворотники с машины и меняем родной патрон на 2-х контактный.

На 2-х контактном патроне два провода плюса (+) и один провод минус(-).

Протянул я их через корректор фар:

На наши американки нам понадобиться только один провод плюса . Второй плюс и минус мы подключаем на родную клемму поворотника:
вот на фото правый это плюс поворотника, а левый плюс американки который идёт в салон на кнопку

вот на фото правый это плюс поворотника, а левый плюс американки который идёт в салон на кнопку

Затем паралелим между собой плюс с правой стороны, с плюсом левой стороны:
После того как за паралелили их тянем провод на кнопку в салон на этот контакт :
вот на кнопке синий и красный контакт

вот на кнопке синий и красный контакт

На синий мы подключим плюс от американок, то есть не постоянный . А на красный постоянный плюс от габаритов.
Затем берем на колодке этот провод ( это провод габаритов):
вот этот контакт отвечает за габариты

вот этот контакт отвечает за габариты

И от этого провода тянем на второй контакт кнопки.

Жёлтый провод отвечает за питание габаритов, а красный тянем в салон на кнопку

Жёлтый провод отвечает за питание габаритов, а красный тянем в салон на кнопку

В принципе ничего сложного . Главное всё аккуратно скручивать и изолировать.

После того как работы под капотом закончены, переместимся в салон и до подключим нашу кнопку до конца.

На кнопке нам останется подключить подсветку самой кнопки и минус.

Вот этот провод это подсветка:

Его подключил я на белый провод подсветки кнопки подогрева заднего стекла.

А это постоянный минус:

Его так же подключил к той же кнопки обогрева заднего стекла:

После подключение вот так кнопка выглядит в салоне:

В принципе это можно взять с любой соседней кнопки . Я же всё это взял с кнопки обогрева заднего стекла . Ничего сложного . Просто на проводе оголил обмотку и прикрутил к нему провода с нашей кнопки американок.

Так же забыл написать что мной был установлен дополнительный предохранитель на 7,5А .

Предохранитель взял обычный, через провод:

Предохранитель я врезал в провод который идёт от кнопки на плюс патрона . Врезал я его в районе аккумулятора, чтобы он особо не бросался в глаз . Всё аккуратно заизолировал изолентой . Не судите строго.

Ну вот в принципе всё.

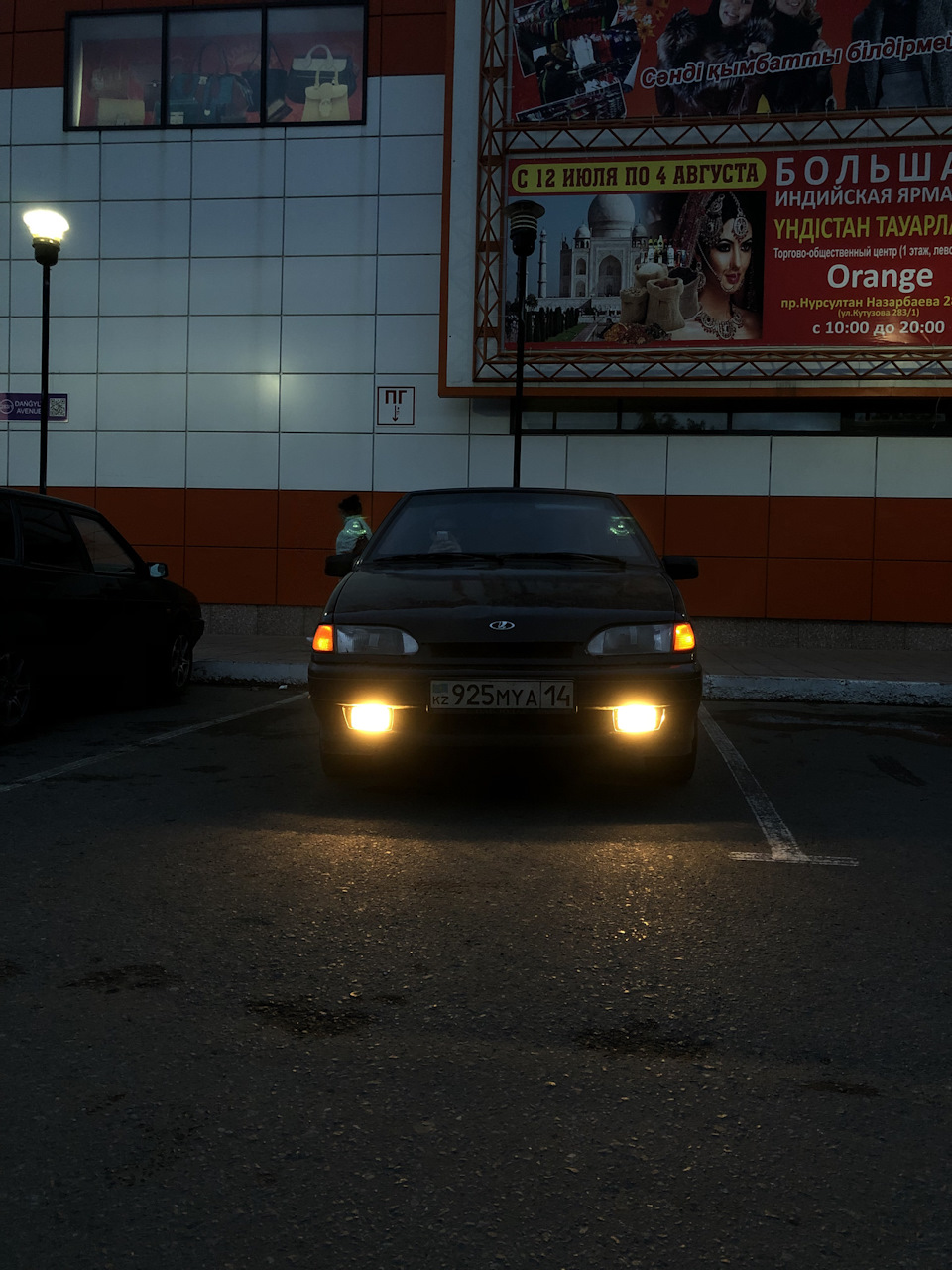

Внешний вид на американках и габаритах

Внешний вид на американках и габаритах

Вот тоже вид в полностью тёмном гараже

Вот тоже вид в полностью тёмном гараже

Всем спасибо за внимание, подписывайтесь на страницу, ставьте лайки, пишите коментарии.

Американки на ваз 2114 как установить?

Всем нам знаком стиль “Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы семейства “самары” производят доработку указателей поворотов самостоятельно.

Однако не всё так просто при переносе габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол. Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен.
Но есть альтернативное решение габариты в поворотники с помощью двухнитевой лампы

Как по мне, это один из самых простых способов дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

Вот как выглядит лампа

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие:

  1. Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.
  2. Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.
  3. вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В  не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

конденсатор фото

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

"Американские габариты" своими руками

набор юного электрика



Затем берём схему и начинаем все собирать в точности по схеме

"Американские габариты" схема Снимок6

Снимок7

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Снимок8 Снимок9
Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

"Американские габариты" своими руками "Американские габариты

После сборки наслаждаемся проделанной работай)))
