Решил заменить маслосъемные колпачки, причиной послужили свечи, а вернее их состояние, также последнее время наблюдался дым при пуске на холодную и жор масла.

Как говорится: глаза боятся, а руки делают)))
Как дальше выяснилось причиной налёта на четвертой свечке стали слетевшие колпачки, причём оба.

Подготовил инструмент

Примерный перечень необходимого.
Откручиваем и отсоединяем всё что мешается, снимаем клапанную крышку.
Снимаем шкив распредвала, два корпуса, ну и сам распредвал
Убираем масло и грязь
Обеспечиваем доступ к шкиву коленвала и выставляем верхнюю мертвую точку 1 и 4 цилиндра.
Фиксируем нужный нам клапан оловом.
Комплект маслосъемных колпачков TRIALLI из старых запасов.

Втулки для надевания, чтобы не повредить об канавки сухаря. С сальников нужно снять пружинку и макнуть в масло.

Меняем сальники на 1 и 4 цилиндрах.
Надеваем втулки и сами сальники.
Запрессовываем втулкой и одеваем пружинки
Ставим на своё место толкатели и регулировочные шайбы, главное не перепутать.

Проворачиваем коленчатый вал и проделываем тоже самое со 2 и 3 цилиндром.

Смазываем маслом все трущиеся элементы.
Заодно поменял сальник распредвала, на всякий случай)))
Ставим распредвал, кулачки первого цилиндра должны смотреть в стороны, надеваем сальник и мажем уголки герметикам.
С другой стороны тоже надо смазать герметикам.
Ставим новое колечко крышки, смазав его герметикам.
Устанавливаем корпуса распредвала, заднюю крышку и шкив, не забывая про шпонку.
Ловим метку на маховике
Ставим метку на шкиве, надеваем и натягиваем ремень

Для успокоения души можно проверить зазоры)
Собираем и подключаем всё необходимое для запуска двигателя, после пробуем зависти.

Если всё хорошо

Ставим и прикручиваем всё остальное…и всё)))
На 4 цилиндре оба колпачка слетели, на остальных, выпускные снялись от руки, а впускные съемником, все колпачки жесткие.

После замены уже было пару утренних запусков и дыма как раньше не наблюдаю), так же выкручивал свечки и тоже всё хорошо. В целом вроде всё неплохо, я думаю, время покажет.

P.S. Я не профессионал, где то могу и ошибаться, и что-то делать не правильно, поэтому сильно не ругайте.

Как осуществить замену маслосъемных колпачков на ВАЗ-2114

В сегодняшней статье мы подробно расскажем владельцам ВАЗ-2114, как самостоятельно, не обращаясь в автосервис, осуществить замену маслосъемных колпачков, и что для этого необходимо.

Но для начала давайте ознакомимся с признаками, по которым удастся понять, что маслосъемный колпачок действительно нуждается в замене. Среди них можно отметить:

  1. Во время запуска авто из выхлопной трубы выходит дым синего цвета. Это происходит до того как двигатель прогреется.
  2. Наличие масла на резьбе свечей зажигания или крышке ремня газораспределительного механизма.
  3. Расход моторного масла становится больше необходимого.

Для чего необходимы колпачки

Данные элементы предотвращают проникновение моторного масла в камеру сгорания, а также, плотно прилегая к клапану газораспределительного механизма, не дают возможности маслу попасть под поршень. Другими словами, они «снимают» масло с интенсивно работающего клапана. В том случае, когда маслосъемный колпачок изношен или в плохом состоянии, он не может правильно выполнить свою функцию и предотвратить попадание масла в камеру сгорания, где оно перемешивается с топливом.

Масло, которое сгорает под поршнем, в свою очередь, образует нагар на седле и тарелке, что не дает ему возможности плотно закрыться. Также он оседает на кольцах, верхней части цилиндра и дне поршня. Такая смесь в сочетании с моторной смазкой оказывает плохое влияние на работу двигателя и ухудшает качество горения. Резиновые маслосъемные колпачки, армированные втулкой и пружиной, пережимают шток клапана плотной кромкой.

Как производится ремонт

Для самостоятельной замены уплотнителей необходимо иметь в наличии:

  • приспособление для того, чтобы демонтировать сальник;
  • устройство для снятия сухариков;
  • пинцет;
  • две плоские отвертки;
  • молоток;
  • гаечные ключи;
  • торцевые головки;
  • трещотку;
  • ветошь;
  • прут из мягкого металла (не больше 8 мм);
  • пассатижи;
  • новые сальники;
  • оправку запрессовки для новых уплотнителей.

Как осуществить замену маслосъемных колпачков на ВАЗ-2114Инструкция по замене:

    1. Для начала открывается капот, и от аккумулятора отсоединяется клемма со знаком минус.
    2. Затем снимаются высоковольтные провода и выкручиваются свечи.
  1. Извлекается ремень газораспределительного механизма, снимается крышка головки ГБ и зубчатый шкив распределительного вала. Одновременно необходимо следить за шпонкой, чтобы ее не потерять.
  2. Далее откручиваются крепеж задней крышки так, чтобы не повредить прокладку блока и остальные соединения.
  3. Теперь необходимо снять распределительный вал, оставив только втулку.
  4. Затем коленчатый вал нужно поворачивать, пока поршень не остановится в позиции ВМТ, где должна произойти замена уплотнителя. Примечание: чтобы клапан не выпал в цилиндр, необходимо вывернуть свечу, а в разъем вставить прут из материала, который не повредит резьбу (например, из олова).
  5. Сжав клапанную пружину, сухарики можно легко открепить пинцетом. Так же отсоединяются верхняя и нижняя тарелки. Затем с направляющей втулки снимается колпачок, на него устанавливается цанга, и быстрым и точным ударом молотка по ней выдавливается маслосъемный колпачок. Далее все необходимо повторить со вторым клапаном.
  6. Новые сальники (внутреннюю сторону которых заранее нужно смазать моторным маслом) вкладываются в оправу, после чего запрессовываются. И далее можно монтировать пружины и тарелки. Сухарики специальным приспособлением нужно вставить в нижнюю проточку клапана. Затем коленчатый вал поворачивается до тех пор, пока в ВМТ не окажется два цилиндра. Пруток изымается из отверстия для свечей и вставляется в следующее гнездо. Все работы повторяются исключительно в том порядке, в котором были извлечены детали.
  7. Опоры распределительного вала, а также шайбы, регулирующие толкатели, шейки и кулачки необходимо смазать маслом. Примечание: перед тем как произвести укладку опорного сальника, рекомендуется проверить его техническое состояние.
  8. При необходимости осуществляется регулирование зазора между клапанами.
  9. В завершение к аккумулятору присоединяются клеммы, и запускается двигатель. Если работа и установка произведены правильно, то мотор будет работать ровно и без лишних шумов.

Итог можно подвести следующий: заботьтесь о своем автомобиле, своевременно проверяйте его, чтобы вовремя отследить все неисправности и устранить их, и он будет служить вам долгое время.

Замена маслосъемных колпачков ваз 2114

Приветствую, автолюбитель ВАЗ! Сегодня Сергей Тарасов показывает поэтапный процесс замены маслосъемных колпачков ваз 2114 на моторах переднеприводного семейства.

Диагнозом отказа колпачков послужила ситуация при утреннем запуске автомобиля, в нашем случае, это ваз 2114. После ночной стоянки при запуске двигателя из выхлопной трубы идёт синий дым, дымление наблюдается до прогрева двигателя.

replacing the valve stem seals 1 Замена маслосъемных колпачков ваз 2114, автор Сергей Тарасов

Дополнительно о неисправности сальников клапанов «говорит» наличие масла на резьбе свечей зажигания, а также увеличенный расход моторного масла.

В этом случае при визуальном осмотре было обнаружено масло на крышке ремня ГРМ. Случай этот уже не первый и сразу была проведена ревизия датчика давления масла. Датчик расположен слева вверху над крышкой ремня, если смотреть на привод ремня со стороны правого крыла автомобиля.

Дело в том, что со временем у датчика «выдавливает» сердцевину в результате масло начинает выходить наружу, попадая как на крышку, так и сам зубчатый ремень ГРМ. Эта неприятность чревата тем, что замасленный ремень может «перескочить» на зубчатых шестернях и произойдёт встреча клапанов с днищами поршней. Как следствие потребуется дорогостоящий ремонт головки блока с заменой клапанов, сальников клапанов и иногда направляющих клапанов, в зависимости от ситуации.

Все зависит от того встретятся клапана с поршнями или нет!

В нашем примере Сергей Тарасов владелец ВАЗ 2114 потратил на производство этой работы порядка 500 рублей, чтобы выполнить ремонт авто своими руками.

Для сравнения – замена сальников клапанов в автосервисе обходится примерно в 1000 рублей.

Для этого было приобретено:

• Рассухариватель клапанов – 200 рублей;

• Съёмник сальников клапанов – 200 рублей;

• Маслосъемные колпачки – 100 рублей.

Перед началом работы по замене маслосъемных колпачков, если двигатель горячий, необходимо дать время для того, чтобы он остыл. Например, в данном видеосюжете был применён вентилятор, для более быстрого процесса остывания мотора.

Как уже было сказано выше, требуется замена датчика давления масла, что и будет сделано в первую очередь. Состояние температуры двигателя в этом случае не критично.

Ещё несколько слов о состоянии датчика давления. При снятии защитного чехла на проводе датчика, внутри чехла находится масло, что ещё раз подтверждает версию о выходе его из строя и необходимости замены.

Для замены необходимо иметь датчик с ключом Х22. Откручиваем старый и устанавливаем новый датчик. Предварительно очистив защитный чехол от следов масла, ставим на место клемму.

Замена сальников клапанов «маслаков»

Далее приступаем к процессу непосредственной замены сальников клапанов.

Итак. Поэтапно:

• Перед снятием крышки клапанов отдаются шланги и кронштейн привода дроссельной заслонки (сняв кронштейн болты его крепления лучше завернуть обратно, чтобы они не затерялись в процессе работы);

• Отдаются две гайки крепления крышки, и крышка снимается (действуем аккуратно, чтобы не повредить резиновую прокладку «лапшу», если её не менять);

• Выкручиваются все свечи зажигания;

• Снимается крышка ремня и сам ремень ГРМ (в этом примере ремень частично изношен по краю и требуется его замена), предварительно выставив двигатель по заводским меткам. Для снятия ремня ослабляется крепление натяжного ролика, фиксируется шестерня распредвала (хорошо видно см. видео) и откручивается;

• Отдаётся крепёж крышек распредвала (начиная от середины), а также задняя торцевая крышка и вал снимается;

• С помощью медицинского шприца или груши откачиваем масло с углублений в головке блока в районе стаканов толкателей;

• Снимаются стаканы толкателей и складываются по порядку их снятия. Это важно! Так как в каждом стакане установлена регулировочная шайба, по которой выставлен зазор для соответствующего клапана их -нельзя путать местами!

Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин. В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе.

  1. Предварительно под клапан, на котором производится рассухаривание, устанавливается упор через свечное отверстие под тарелку клапана. Упор можно изготовить из стального прутка диаметром примерно 5-7 мм, который загибается на конце в виде плавной дуги.
  2. Надавив на тарелку пружины, утапливаем её и открываются сухари, которые удерживают пружины на клапане. Сухари подцепляются пинцетом и вынимаются. После снятия сухарей вынимаются обе пружины (наружная и внутренняя). Затем можно приступать к снятию сальников клапанов.
  3. Для этого пользуемся цанговым съёмником, стараясь держать его вертикально без перекосов, так как велика вероятность подлома верхней части направляющей втулки клапана, изготовленной из хрупкой металлокерамики. При сломе направляющей придётся снимать головку блока со всеми вытекающими…
  4. Перед установкой новых маслосъемных колпачков на ВАЗ 2114 необходимо на стержень клапана надеть пластиковую гильзу, который идёт в наборе с колпачками. Гильза предохраняет рабочую кромку сальника от повреждения, при его посадке на клапан о проточки под сухари.
  5. Внутрь сальника добавляется капля масла перед установкой.
  6. Сальник надевается от усилия руки на головку направляющей втулки и досаживается лёгкими ударами через специальную оправку до металлического стука (металл в металл), «подсказывающего» что сальник, сел на свое место. Можно проследить посадку визуально, главное надо действовать без фанатизма и все получится.
  7. Заменив сальники на первом цилиндре, ставятся на место по порядку снятые стаканы толкателей, пружины, тарелки и сухари и клапана засухариваются опять же с применением рассухаривателя.
  8. После установки сухарей нужно лёгким ударом молотка по торцу клапана посадить сухари на место, плюс — это гарантия того, что сухари сидят точно в проточках и не раскроются в процессе работы двигателя.
  9. Далее операция повторяется с клапанами 4-то цилиндра. Затем вращением коленвала подводятся вверх поршня 2 и 3-то цилиндров, где в таком же порядке производится замена маслосъемных колпачков.
  10. После замены колпачков метка (в виде риски) на маховике подводится под треугольный вырез (смотрим через лючок на кожухе сцепления). Затем все собирается в обратном порядке. Распредвал также устанавливается по метке, ставится на место ремень грм.
  11. Перед тем, как запустить мотор коленчатый вал прокручивается на два оборота для проверки.
  12. Если все «ОК», то устанавливается крышка клапанов вместе с резиновой прокладкой «лапшой» и все снятые детали. Затем делается, пробный запуск двигателя.

На этом заканчиваю редактировать статью. До свидания! Оставляйте комментарии, ставьте лайки. Удачи на дорогах!

Замена маслосъемных колпачков

Заменить маслосъемные колпачки можно, не снимая головку с блока цилиндров.

Вам потребуются: оловянный пруток диаметром около 8 мм (например, припой), пинцет, отвертка, оправка для напрессовки колпачков, съемники маслосъемных колпачков и клапанных пружин.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите крышку головки блока.

3. Снимите зубчатый шкив с распределительного вала.

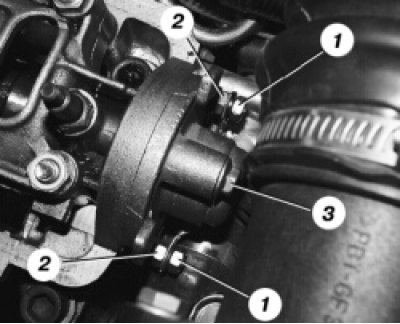

4. Отверните две гайки 1 крепления «массовых» проводов и снимите наконечники проводов со шпилек. Затем отверните две гайки 2 и болт 3 крепления задней крышки головки блока. Обратите внимание: под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку с головки блока.

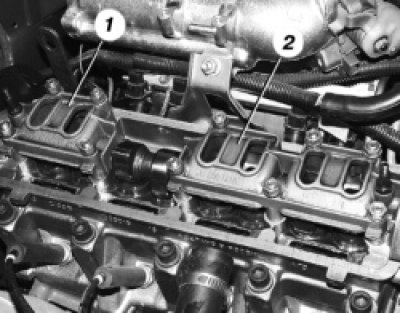

5. Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

6. Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.

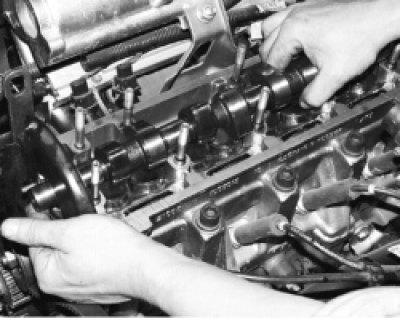

7. Снимите распределительный вал с головки блока.

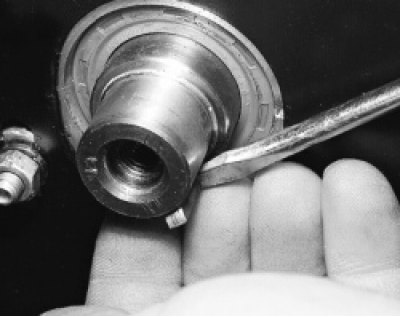

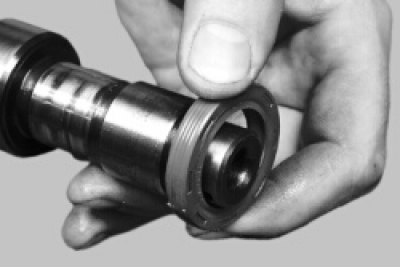

8. Снимите сальник с распределительного вала.

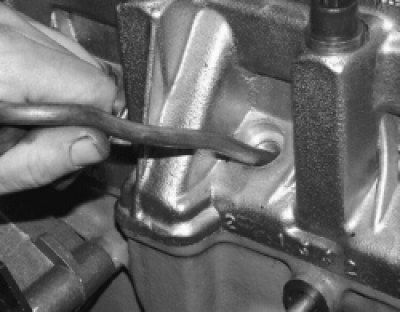

9. Проверните коленчатый вал так, чтобы поршень, соответствующий заменяемым колпачкам, находился в верхней мертвой точке. Вывернув свечу, вставьте оловянный пруток через отверстие для свечи между поршнем и клапаном (чтобы клапан не провалился вниз).

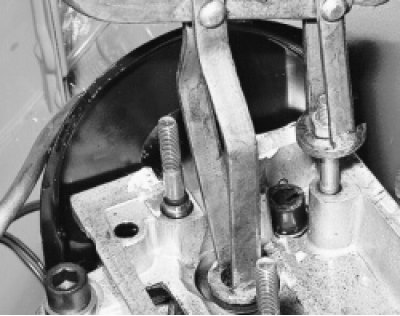

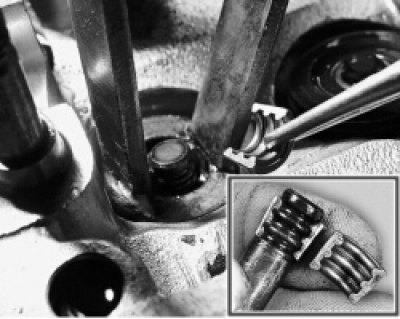

10. Установите приспособление для сжатия пружин клапанов в соответствии с фото, используя гайку без зубчатого буртика. Сожмите приспособлением пружины клапана.

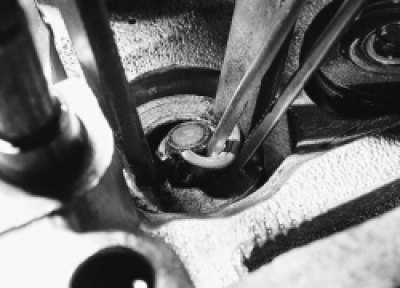

11. Выньте с помощью пинцета два сухаря. Затем снимите приспособление.

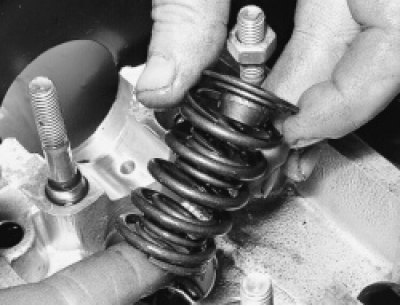

12. Выньте верхнюю тарелку пружин, внутреннюю и наружную пружины клапана.

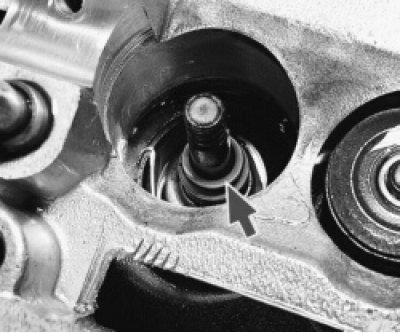

13. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

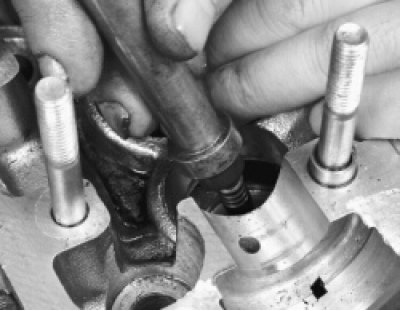

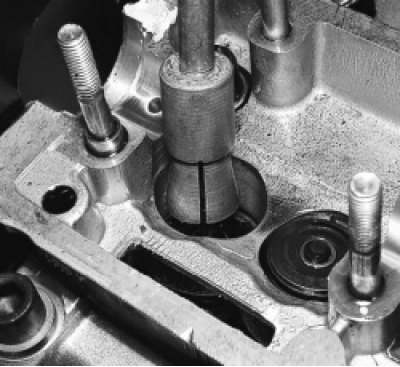

14. Для этого установите цангу приспособления для снятия маслосъемных колпачков на колпачок…

15. …и резко ударьте бойком по втулке приспособления. Затем также резко ударьте по бойку ручки приспособления…

16. …спрессовав тем самым колпачок с втулки. Выньте колпачок из цанги приспособления. При отсутствии приспособления для снятия колпачков снимите их пассатижами. В этом случае усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

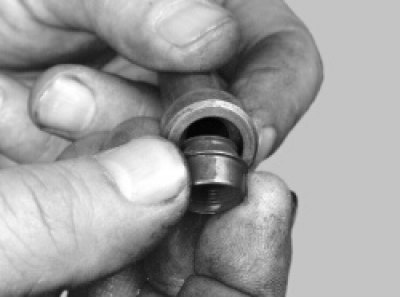

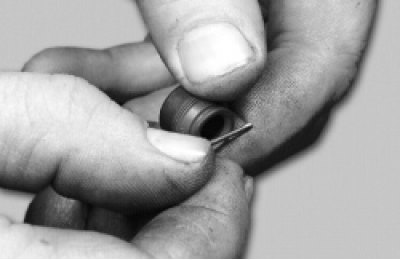

17. Перед установкой новых маслосъемных колпачков рекомендуется снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах.

18. Смажьте маслосъемный колпачок моторным маслом и вставьте в оправку.

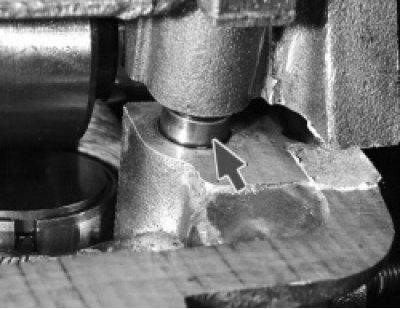

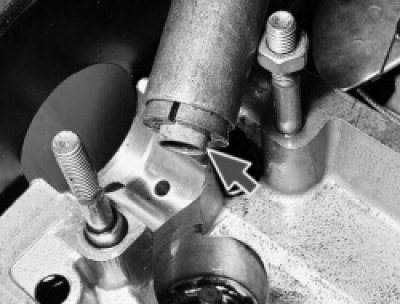

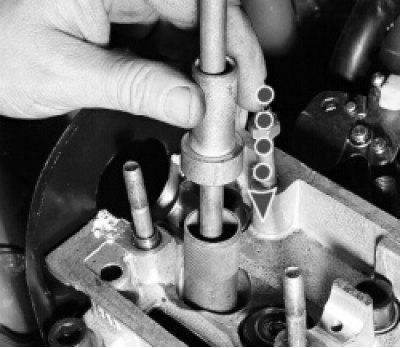

19. Осторожно запрессуйте колпачок до упора в нижнюю тарелку.

20. Установите на колпачок пружину, если ее снимали. Аналогичным образом замените остальные маслосъемные колпачки.

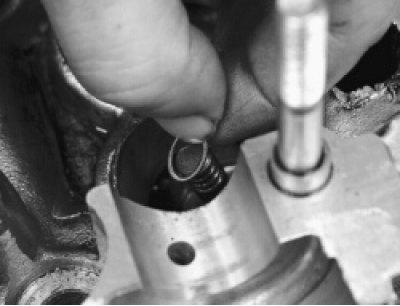

21. Установите пружины и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они установились в проточки стержня клапана. Выньте из отверстия под свечу оловянный пруток. После установки сухарей ударьте молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место.

22. Смажьте моторным маслом опоры распределительного вала в головке блока и регулировочные шайбы толкателей.

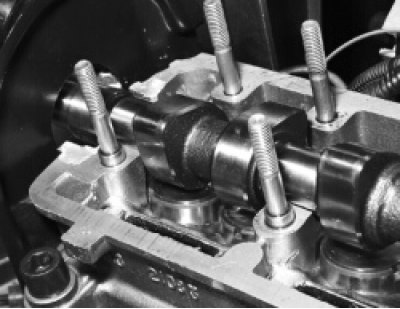

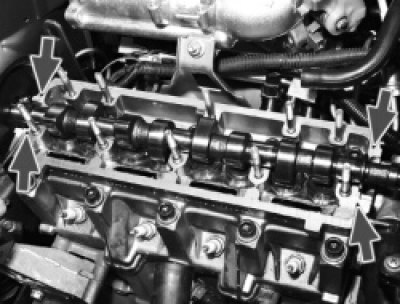

23. Установите распределительный вал в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

24. Смажьте моторным маслом шейки и кулачки распределительного вала.

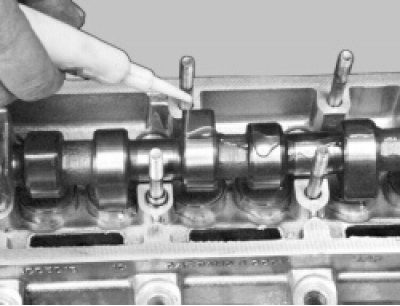

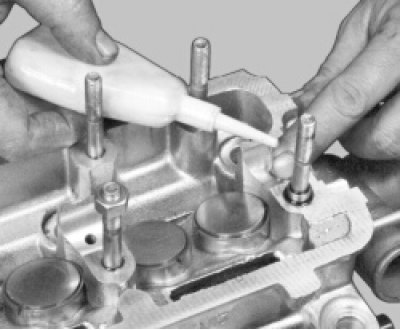

25. Нанесите герметик на головку блока в зоне крайних опор распределительного вала.

26. Установите корпуса подшипников распределительного вала, наденьте на шпильки шайбы и заверните гайки их крепления в два этапа в указанном порядке:— затяните гайки до соприкосновения корпусов подшипников с поверхностью головки блока, при этом следите, чтобы…

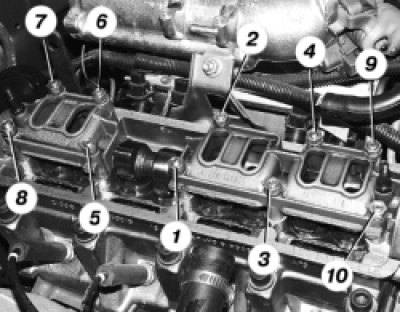

27. …направляющие втулки вошли в отверстия корпусов подшипников;— окончательно затяните гайки в указанной последовательности.

28. Установите сальник распределительного вала (см. «Замена сальника распределительного вала» в подразделе «Замена деталей уплотнения двигателя»),

29. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их. Далее установите все детали, соедините шланги и провода в порядке, обратном снятию.
