Содержание статьи

Принцип работы клапана ЕГР

Принцип рециркуляции основан на отправлении строго отмеренной части отработанных газов обратно во впускной коллектор. Далее газы смешиваются с впускным воздухом, и в цилиндры дизеля поступает обедненная смесь – с гораздо меньшей концентрацией кислорода. За счет этого уменьшается температура сгорания внутри цилиндров. А когда сгорание воздушно-топливной смеси происходит при более низких температурах, значительно уменьшается образование в результате химической реакции вредных для здоровья человека окислов азота.

Главная часть данной полезной для повышения экологических показателей системы – клапан ЕРГ. Он соединяет пространства за дроссельной заслонкой впускного и выпускного коллекторов. Электронный блок управления двигателем (ЭБУ) определяет, сколько именно смеси и в какое время должно быть пропущено. При этом он ориентируется на информацию, полученную с датчиков. Количество датчиков различно в разных моделях авто.

EGR не функционирует в постоянном режиме: за ее запуск и прекращение работы отвечает специальная программа в ЭБУ. Когда обороты двигателя еще не достигли показателя 900 в минуту, ЕГР не включается. Она запускается после 900 оборотов и отключается при 4-х тысячах оборотов. Запуск осуществляется и когда мотор на холостом ходу прогревается до 60 градусов.

Основные признаки некорректной работы клапана ЕГР

В ходе эксплуатации клапан рециркуляции покрывается смолистым веществом: частичками из паров масла от маслоотделителя, частичками сажи из выхлопов. Интенсивному образованию сажи способствует низкое качество топлива. Со временем и пройденными тысячами километров налет утолщается даже в исправном двигателе, а в изношенном процесс ускоряется еще больше. Это может приводить к возникновению разного рода поломок, когда устройство застревает в открытом либо закрытом положении, функционирует неправильно или прогорает.

О неисправности клапана могут говорить:

  • рост уровня выброса вредных веществ. Данный «симптом» водитель вряд ли заметит, разве что только решит измерить уровень токсичности выхлопов;
  • увеличение расхода топлива;
  • неустойчивый холостой ход, плавающие обороты;
  • потеря мощности двигателя;
  • рывки при резком нажатии на педаль газа;
  • засоренный сажевый фильтр;
  • черный дым из выхлопной трубы;
  • загоревшийся на приборной панели значок «Check Engine». Он появляется, когда датчики посылают в блок управления сигналы о неправильной работе двигателя.

Все эти признаки характерны не только для дефектов EGR-системы – указанные «симптомы» появляются и при поломках иных узлов и запчастей авто, что осложняет диагностирование. Встречаться признаки могут и в «комплекте»: по два одновременно, причем возможен вариант, когда «симптомы» то появляются, то исчезают. Проявляются они по-разному и потому, что клапан из-за скопившегося нагара может заклинить в разных положениях.

Заподозрить, что в некорректном функционировании мотора виновны «капризы» клапана ЕГР, может только профессиональный автомеханик после проверки работоспособности различных узлов и датчиков. При этом несерьезно относиться к поломке не стоит: неисправный клапан, например, способен вывести из строя турбонагнетатель или перевести мотор в аварийный режим.

У клапана большой ресурс эксплуатации, но он функционирует в сложных условиях, поэтому все же выходит из строя через определенное количество пройденных километров. В современных автомобилях это происходит быстрее – не из-за низкого качества деталей, а из-за автомобильной электроники, которая настроена на низкий уровень токсичных веществ в выхлопах в связи с жесткими требованиями экологических норм.

Классификация клапанов и главные неисправности

Конструктивно системы ЕГР отличаются. Они бывают электропневматическими (управляется контроллером двигателя) и пневмомеханическими (клапан удерживается пружиной). Помимо этого, есть цифровые EGR: в этом случае руководит деятельностью клапана сам блок управления двигателем, бортовой компьютер.

Электронные системы

Электронными системами рециркуляции оборудованы самые новые автомобили, начиная с 2010 года выпуска. Они работают точно: клапан может не только быть открытым или закрытым, а и находиться в нескольких положениях, частично открывая отверстие. Управление осуществляется без вакуума, непосредственно самим борткомпьютером.

При накапливании нагара нужно демонтировать клапанное устройство, очистить его от загрязнений, провести очистку каналов и поставить все снятое на место. Кроме того, следует внести соответствующие корректировки в заложенную в ЭБУ программу.

Еще одна распространенная ситуация: когда не доходит электрический сигнал от ЭБУ на соленоид электроклапана. В этом случае нужно проверять целостность каналов и сам соленоид.

Электропневматические системы

Бортовой компьютер подает команду на электроклапан, который работает в двух положениях: включает/выключает источник разрежения к пневмоклапану ЕГР. Регулировать работу могут несколько датчиков, которые передают информацию бортовому компьютеру.

При том, что электропневматика меньше подвержена закоксовыванию, эксплуатационный ресурс у такого механизма меньше – за счет быстрого износа подвижных деталей, когда зазоры забиваются маслянистой грязью. Почистить механизм обычно не удается – требуется замена.

Пневмомеханические системы

Самые простые системы рециркуляции выхлопных газов, в настоящее время считаются устаревшими. Они управляются за счет создания разрежения во впускном коллекторе. Неисправности устраняются прочисткой устройства и детальной проверкой элементов достаточно сложной управляющей системы.

Часто в таких системах недостаточный сигнал разрежения или, наоборот, разрежение постоянно. В первом случае пневмоклапан не открывается, во втором – все время открыт. В подобных ситуациях помогает проверка вакуумных шлангов.

Замена или чистка клапана ЕГР – что выгоднее

Ремонт клапана чаще всего трудоемкий. Непосредственно его прочистка – достаточно простая процедура. Нагар снимают спреем для чистки карбюратора или средством для чистки мотора. Жесткие металлические щетки, скребки, отвертки и иные острые инструменты легко счистят нагар, но оцарапают поверхность. В такие царапины сажа будет забиваться с удвоенной скоростью. Как подспорьем можно воспользоваться мягкой зубной щеткой – не более.

При прочистке обращают внимание и на посадочное место – обычно смолистые вещества оседают и там.

Одновременно меняется уплотнительная прокладка.

Если чистка не вызывает особых сложностей, то добраться до клапана бывает очень и очень трудно. Иногда приходится разбирать полдвигателя, снять кучу деталей – и это повышает трудоемкость работ (соответственно, и стоимость услуг в автосервисе). Кроме того, нужно правильно отключить и подключить клапанное устройство, а еще внести необходимые изменения в ЭБУ – перепрограммировать его, стереть ошибки. Самостоятельное перепрограммирование – достаточно рискованное мероприятие, и иногда обходится владельцам слишком дорого: тут важно понимать, что скачанная в интернете прошивка может нанести вред всей электронике.

Стоит отметить, что чистить клапан нужно, только если засоров не слишком много. Если же уже произошло заклинивание, а отложения на стенках в палец толщиной – никакие промывки не помогут, придется менять.

Стоимость нового устройства зависит от модели двигателя. Цены стартуют от 3-х тысяч, на многие авто механизм может стоить очень дорого: и 30, и 50, и 100 тысяч рублей.

Ремонт, помимо покупки устройства, также включает стоимость услуг по замене. Автомеханики оценивают сложность работ, доступность местоположения клапана, и устанавливают цену в зависимости от того, сколько времени придется потратить на приведение всех элементов в порядок.

Профилактические меры и профессиональная помощь

Со штатной системой рециркуляции дизельный двигатель работает более плавно, мягко, тихо, изнашивается меньше.

Некоторые водители практикуют удаление клапана и установку на его место стальной пластины-заглушки, после чего осуществляется перепрошивка. По их мнению, такое «усовершенствование» улучшает динамические характеристики авто. К тому же, это дает возможность автовладельцу не чистить/покупать клапан ЕГР.

Однако такое вмешательство приводит к повышению температуры в цилиндрах, что увеличивает риск появления трещин в головке блока цилиндров. К тому же, возрастает риск детонации топлива в бензиновом моторе, и расход топлива немного, но увеличивается. Не говоря уже о понижении экологических показателей выхлопных газов – они-то падают значительно.

Производители автомобилей рекомендуют периодически чистить клапан ЕГР, что зафиксировано в инструкции по эксплуатации. Пренебрежение указанной рекомендацией – обычное дело для водителей, и они не занимаются профилактикой, пока система полностью не отказывает. Именно поэтому и появляются все указанные проблемы.

Ряд проблем иного плана возникает, когда не обладающий соответствующим опытом водитель начинает разбирать двигатель, пытаясь добраться до клапанного устройства с целью его прочистки. Такие попытки также часто заканчиваются обращением в автосервис, где ремонтировать приходится уже двигатель.

Во избежание подобных ситуаций при подозрении на поломку клапана ЕГР стоит обратиться за помощью к профессионалам, которые по цепочке продиагностируют все элементы, выявят и устранят поломку, полностью восстановят работоспособность системы EGR автомобиля.

>Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты

Рециркуляция отработавших газов в дизельных и бензиновых двигателях

Это может показаться немного странным, что выхлопные газы двигателя не всегда сразу выходят полностью через выхлопную трубу. На самом деле отработанные газы возвращаются в двигатель. Этот технический трюк снижает температуру сгорания дизельного топлива, что впоследствии снижает образование вредного оксида азота (NOx). Рециркулируемые выхлопные газы вытесняют свежий воздух во впускном канале, а именно низкий уровень кислорода в выхлопных газах, а затем поглощают часть тепла сгорания в камере сгорания, в результате чего температура горения существенно снижается. В итоге образование вредного оксида азота резко падает.

Этот клапан EGR управляется с помощью вакуума. Когда клапан (внутри) открывается, он освобождает путь для выхлопных газов во впускной канал.

Смотрите также: Новый закон о контроле за техосмотром с 1 января 2017 года

В бензиновых двигателях также используется система рециркуляции выхлопных газов. Здесь возврат отработанных газов в двигатель служит для снижения расхода топлива, поскольку дроссельная заслонка может быть дополнительно открыта за счет давления возвращенными выхлопными газами. Таким образом уменьшаются так называемые потери энергии при открытии дроссельной заслонки, что способствует снижению расхода топлива и, соответственно, приводит к уменьшению уровня вредных веществ в выхлопной системе.

Внутренняя и внешняя рециркуляция отработавших газов

В двигателях внутреннего сгорания (ДВС) есть, как правило, две системы рециркуляции отработанных газов – внутренняя и внешняя. Внутренняя рециркуляция выхлопных газов двигателя не требует дополнительных компонентов, так как реализована конструкцией силового агрегата. Так, во время проектирования двигателей инженеры настраивают время выпуска клапанов таким образом, чтобы они оставались открытыми в начале такта впуска на некоторое время. В итоге часть ранее выпущенных выхлопных газов снова всасывается обратно в камеру сгорания.

При внешней рециркуляции выхлопных газов отработавшие газы направляются во впускной канал через внешний трубопровод системы отработавших газов (система ЕГР-EGR). Во многих дизельных и некоторых бензиновых двигателях используется дополнительный охладитель EGR. Этот охладитель охлаждает выхлопные газы с помощью антифриза (охлаждающей жидкости), что существенно понижает температуру отработанных газов, приводя не только к снижению расхода топлива, но и к существенному снижению уровня вредных веществ в выхлопной системе автомобиля (понижается температура горения).

Функция клапана рециркуляции ОГ (отработанных газов)

Когда и в каких количествах направлять отработанные газы во внешнюю систему рециркуляции газов, управляется через клапан рециркуляции отработавших газов — часто его называют клапан рециркуляции ОГ (отработанных газов) — или EGR / ЕГР.

Клапан EGR обычно состоит из тарельчатого клапана или специальной задвижки. Этот клапан выпускает или препятствует движению выхлопных газов к впускному тракту двигателя.

С помощью датчиков, таких как датчик массового расхода воздуха и датчик кислорода (лямбда-зонд), блок управления двигателем рассчитывает идеальное количество рециркуляции отработавших газов и, соответственно, управляет клапаном рециркуляции выхлопных газов (клапаном ЕГР).

Механическое движение устройства клапана ЕГР обычно выполняется электропневматически или электрически с помощью сервомоторчика.

В некоторых автомобилях клапан рециркуляции выхлопных газов оснащен также датчиком положения, который контролирует правильное открытие и закрытие заслонки или толкателя. Кстати, рециркуляция отработавших газов происходит только в области частичной нагрузки двигателя.

Клапан EGR: дефекты и симптомы

Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля

Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:

— При разгоне автомобиль набирает скорость рывками

— Колебания на холостом ходу

— Потеря мощности двигателя

— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя)

— В выхлопных газах повышается уровень оксида азота

— Черный дым из выхлопной трубы

— Повышенный расход топлива

Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно – клапан может перестать нормально открываться или закрываться.

Также клапан может загрязниться из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.

В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ – сильная потеря мощности двигателя. Обычно это бывает если клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха, при полной нагрузке.

Если клапан EGR (ЕГР) застрял при закрытом положении, то, возможно, во время движения автомобиля вы не заметите никаких признаков его неисправности. Но если при этом виде неисправности замерить уровень оксида азота, то вы обнаружите его существенное превышение от нормы.

В том числе загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы не следует игнорировать, поскольку это явно указывает на его неисправность. А это значит, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу клапана из строя.

Из-за клапана ОГ горит «Чек двигателя»

Еще одним признаком неисправности клапана EGR (ЕГР) является появление на приборке ошибки двигателя (Чек двигателя). Правда, появление ошибки двигателя не обязательно связано с датчиком положения клапана рециркуляции отработанных газов, который обычно и обнаруживает в некоторых автомобилях неправильное положение клапана.

Неисправность в работе клапана ОГ могут обнаружить и другие датчики автомобиля, такие как датчики давления или температуры, которые могут передавать блоку управления двигателем противоречивые значения из-за отсутствия выхлопных газов в системе рециркуляции ОГ. В итоге если датчики обнаруживают неисправность в работе двигателя, на комбинации приборов автомобиля загорается контрольная лампа Check Engine (Чек двигателя).

Также в памяти блока управления двигателем записывается код ошибки, который привел к появлению значка «Чек двигателя».

Так, в памяти компьютера при появлении значка «Чек двигателя» из-за неправильной работы клапана отработавших газов может появиться код ошибки, которая означает, например, «Рециркуляция отработавших газов слишком низкая».

В том числе может появиться ошибка, означающая «Утечка в системе впуска». Такая ошибка может появиться, когда клапан застрял в открытом положении. Правда, обратите внимание, что иногда коды ошибок, связанных с отработанными газами, могут означать другие неисправности в работе двигателя, которые не связаны с дефектами клапана EGR.

Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?

Кратковременных признаков неисправности клапана рециркуляции отработавших газов, как правило, не следует опасаться. Но если из-за работы клапана ОГ на приборке появляется значок «Чек двигателя» и мотор уходит в аварийный режим работы, то вам нужно как можно скорее обратиться в технический центр для компьютерной диагностики, а также получить консультацию автослесаря.

Смотрите также: Распределительный вал: Повреждение, признаки, затраты

Если в процессе диагностики выясняется, что клапан EGR застрял в открытом положении (распознается обычно потерей мощности при полной нагрузке двигателя), то это приводит к постоянной подаче в систему впуска отработанных газов. В итоге за пределами частичной нагрузки двигателя увеличивается рециркуляция выхлопных газов, что приводит к неправильному впрыску топлива. Таким образом, при полной нагрузке двигателя происходит неполное сгорание топлива. Это в свою очередь приводит к чрезмерному образованию сажи, которая, например, в дизельном двигателе может засорить сажевый фильтр. В худшем случае неисправность клапана EGR, который заклинило в открытом положении, может привести к выходу из строя турбонагнетателя (турбины).

Причины неисправного клапана рециркуляции ОГ

В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это вполне естественный процесс. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов. Это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс. Особенно это касается старых автомобилей. Но в более современных авто клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить минимум 200 000 километров. Но современные автомобили получили новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).

В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для снижения выбросов оксида азота. Так что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем в старых авто.

Кроме того к неисправности в работе клапана EGR могут привести неисправные контакты штепселя электрической линии. Также иногда причиной неправильной работы клапана ОГ может стать повреждение внешней линии рециркуляции выхлопных газов. Так, труба системы рециркуляции ОГ может повредиться. Например, в ней могут появиться трещины. В том числе могут повредиться резиновые уплотнения, которые приведут к утечке отработанных газов. В итоге система рециркуляции отработавших газов начнет работать неправильно.

Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.

В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.

И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.

Очистка клапана рециркуляции ОГ

Если есть подозрение на неисправность клапана рециркуляции отработанных газов, его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно указывает на возможную причину неправильной работы клапана EGR (ЕГР). К счастью, в большинстве случаев вы можете очистить клапан, вернув ему работоспособность.

Перед вами клапан ЕГР на Lexus IS 220d. Чтобы добраться до клапана ОГ для очистки достаточно снять декоративную крышку сверху двигателя.

Для этого необходимо воспользоваться спреем-очистителем, предназначенным специально для очистки клапанов EGR и системы впуска двигателей. Как правило, такие очистители распыляются на клапан рециркуляции выхлопных газов и довольно-таки легко очищают его от грязи и сажи. Чаще всего очиститель клапанов ОГ распыляется при работающем двигателе (соблюдайте указания изготовителя!) с помощью шланга во впускной тракт двигателя. Тщательная очистка клапана и системы впуска двигателя обычно помогает решить проблемы неправильной работы системы рециркуляции ОГ.

Заменить клапан EGR или очистить: Что лучше?

На некоторых двигателях клапан EGR легкодоступен. На многих автомобилях, чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только демонтаж клапана обойдется вам в круглую сумму. Особенно если в клапане есть дефект и у вас нет выбора, кроме как демонтировать клапан с машины. Стоит отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. В этом случае целесообразнее будет установить новый клапан, поскольку при очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными тратами денег.

Также обращаем ваше внимание, что при замене клапана EGR на новый во многих автомобилях может потребоваться прописать новый клапан в блоке управления двигателем с помощью компьютера. То есть, по сути, нужно научить новый клапан работать, как это предусмотрено автопроизводителем.

Как вы уже поняли, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, после замены клапана ОГ вам придется обратиться в технический автоцентр.

Сколько стоит клапан EGR?

Самые известные производители клапанов отработавших газов (EGR/ЕГР): Pierburg, Valeo и Delphi.

Стоимость клапанов ОГ зависит от марки и модели автомобиля. Средние цены в России на клапаны – от 3 000 до 20 000 рублей.

На некоторые автомобили стоимость клапанов ЕГР может составлять и 50 000 — 100 000 рублей.

Во сколько же автолюбителю обойдется замена старого клапана ОГ на новый? Здесь также все зависит от марки и модели автомобиля. Ведь помимо стоимости клапана рециркуляции отработанных газов нужно еще заплатить за работу в техническом центре. Стоимость работ также зависит от затрат времени при замене клапана. Если в вашей машине доступ к клапану легкий, то стоимость замены будет небольшой. Если же для демонтажа клапана ОГ необходимо разобрать половину двигателя, то стоимость замены клапана обойдется в круглую сумму.

Чистка клапана ЕГР (нужен для рециркуляции) является важной операцией, позволяющей продлить срок службы автомобиля, обеспечить качественную циркуляцию отработанных газов и избежать снижения качества тяги. Чтобы не пришлось глушить клапан механическим способом, опытные мастера рекомендуют проводить чистку автомобильного клапана ЕГР не менее одного раза в год. В противном случае автомобиль может просто стать на светофоре и больше не сдвинуться с места. Чтобы определить момент, когда необходимо снять устройство и удалить скопившуюся сажу, нужно внимательно присмотреться к качеству работы транспортного средства.

Признаки сильного загрязнения устройства

Клапан ЕГР обеспечивает правильную циркуляцию отработанных газов, контролирует их количество, возвращаемое во впускной коллектор для окончательного полного сжигания.

Существуют определённые признаки значительного загрязнения, зная которые водитель может вовремя очистить агрегат и избежать поломки авто:

  1. Первым и основным признаком загрязнения клапана ЕГР является нарушение тяги.
  2. Автомобиль плохо трогается с места.
  3. Двигатель часто останавливается.
  4. Обороты на холостом ходу плавают.
  5. На ходу появляются рывки, двигатель «троит», возникает детонация.
  6. При разгоне мощность двигателя заметно снижается.

В автомобилях, работающих на дизельном топливе, очищать клапан ЕГР от нагара необходимо после каждых 100 тысяч пробега. При использовании в качестве топлива бензина такая операция требуется после 150-200 тыс. км.

Продукт функционирования двигателя автомобиля – оксиды азота, повышение уровня которых приводит к нарушению работы основных узлов автомобиля и загрязнению окружающей среды. В процессе деятельности сам клапан и другие составляющие системы (впускной коллектор, датчики) покрываются слоем нагара, а это отрицательно сказывается на работе двигателя и становится причиной его поломки. Избежать негативных последствий позволит своевременная чистка же клапана ЕГР.

Выбор средств

Иногда от автовладельцев можно услышать: «Чищу-чищу. А толку нет…» Качественное очищение узлов и агрегатов автомобиля возможно только при условии, что для выполнения всех операций владелец транспортного средства будет использовать специально созданные средства.

Нужно помнить о том, что в процессе чистки нельзя использовать приспособления, при применении которых поверхность деталей может быть поцарапана. Желательно отказаться даже от мягкой зубной щётки и наносить на загрязнённые поверхности устройства только жидкости из аэрозолей.

Самыми эффективными признаны:

  1. Средства для чистки карбюратора пенные.
  2. Подобное средство в виде спрея.
  3. Очиститель ЕГР, турбины и впускного тракта.
  4. Промывка для карбюратора.

Нагар на стенках удаляют с помощью пенного очистителя. Процедуру повторяют не менее 5-6 раз. Количество повторов зависит от толщины слоя копоти. Сохранить неповреждённой систему можно, дождавшись того момента, когда грязь растворится под воздействием химикатов.

Промывку для карбюратора используют в качестве средства для замачивания составляющих клапана при высоком уровне загрязнения. После замачивания и предварительной очистки можно воспользоваться спреем, который поможет избавиться от оставшегося незначительного количества грязи на стенках устройства.

Порядок действий

Прежде всего необходимо определить место нахождения клапана, чтобы убедиться в возможности осуществить чистку ЕГР без снятия генератора. Для поведения процедуры чистки клапана потребуется набор инструментов, в который входят:

  • рожковые и накидные ключи;
  • отвёртки (плоская и крестовая);
  • непосредственно средства для очистки;
  • притирочная паста.

Чтобы приступить к выполнению поставленной задачи очистить клапан ЕГР, потребуется откинуть клеммы с аккумулятора, снять несколько болтов (чаще всего их 4 шт.) с помощью накидных ключей. Отсоединить патрубок, ослабив хомут (понадобится отвёртка). Теперь можно извлекать сам клапан.

Только взяв сам клапан в руки, можно визуально определить степень его загрязнённости, решить, каким именно средством проводить чистку. При незначительных загрязнениях поможет очиститель для моторов или карбюраторов.

Обрабатывать агрегат клинером нужно обильно. Важно выждать не менее 5-10 минут, пока состав подействует, а накопившийся нагар и сажа растворятся.

Определить, насколько эффективен выбранный клинер и качественно ли идёт чистка, можно по движению поршня клапана. Если при нажатии пальцем он сразу возвращается в исходное положение, то можно быть уверенным в том, что нагар полностью удалён. В противном случае обработку придётся повторить.

Датчики ВАЗ(неисправности)

Новые “ВАЗ” с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от “продвинутых” СТО и квалифицированных специалистов, тревожный сигнал “Check Engine” (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа “просто ошиблась” и “сама погаснет” — можно ехать в прежнем темпе.

Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал “Check Engine” должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
Что-то не работает, что теперь может быть?

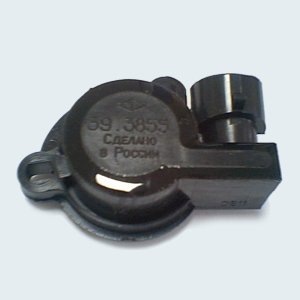

ДПДЗ — датчик положения дроссельной заслонки.

Сам ДПДЗ

Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа.

Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед “плавающим” сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда “с педалью в полу” приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.

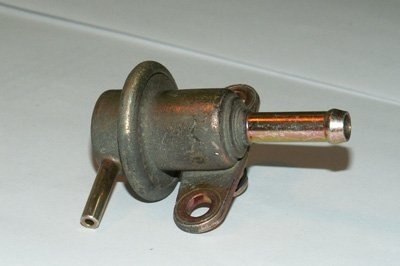

РДТ — регулятора давления топлива.

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки.

Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
ДМРВ — Датчик массового расхода воздуха.

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к “тупости” мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.
ДПКВ — датчик положения коленчатого вала.

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала означает остановку двигателя, контроллер не даёт импульсы на форсунки, нет искры, просто никак не расчитать в каком положении находится к/в. Что угодно, но только не это. Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Ошибка датчика 0335 на ВАЗ с контроллером Январь 5, не обязательно свидетельствует о неисправности ДПКВ, в программе предусмотрен контроль расхода воздуха при отсутствии импульсов ДПКВ для выяснения его неисправности, и в некоторых случаях сразу после включения зажигания из за неисправности ДМРВ выскакивает ошибка ДПКВ 0335.
Датчик температуры воздуха обычно где-нибудь на впуске, в системах с ДМРВ LMM типа. В ВАЗ встроен в ДМРВ.
ДТОЖ — термистор, чем горячее тем сопротивление меньше.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни “подсосу” на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком “газа”. Нужен не только для включения вентилятора, но и для расчёта времени впрыска, диагностика только полного отказа, при неисправности проблемы с пуском. Напряжение питания измеряется внутри самого контроллера, слегка влияет на время впрыска ( типа из-за понижения напряжения форсунка медленнее работает и нужно время впрыска увеличить и т.д.) При определённом максимальном значении, происходит отключение исполнительных механизмов для предотвращения их порчи. Если ДТОЖ вышел из строя, компьютер принимает пусковую температуру двигателя равной 0оС и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз. Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80оС. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа. Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке. Компьютер, получая неверный сигнал и считая, что температура “Тосола” в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать.

ДАТЧИК СКОРОСТИ — установлен на коробке скоростей, в основе эффект Холла, передаёт в ЭБУ импульсы пропорциональные скорости движения.

На инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода). В случае “плавающего” контакта возможна нестабильность вращения или остановка двигателя на холостом ходу.

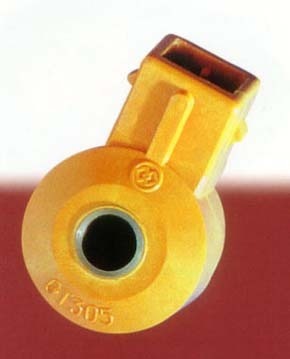

ДАТЧИК ДЕТОНАЦИИ — служит для определения, в каждой конкретной ситуации, угла опережения зажигания.

Бывают резонансными и широкополосными (чуть поменьше и вместо шпильки отверстие ), не взаимозаменяемы. Наиболее распространён пьезокварцевый вибродатчик. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Чаще поврежденными оказываются подходящие к нему провода. Их нужно проверить, если лампа самодиагностики загорается при 3000 об/мин и выше. Мотор станет более чувствителен к качеству бензина — заправка непроверенным топливом приведет к “стуку пальцев”.
ЛЯМБДА-ЗОНД — датчик содержания кислорода в выхлопных газах.

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода — определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов. Рабочая температура 150-360 С. Распространены два типа датчиков — в одном чувствительный элемент из диоксида циркония, в другом — диоксид титана. Различные модификации, по способу подключения — с подогревом / без. Выходное напряжение от 0.05В до 1.0В — низкое при бедных и высокое при богатых, на основании данных датчика ЭБУ поддерживает необходимое соотношение топливо/воздух = 14.7 — полное сгорание топлива минимум СО, СН, точность определения — 0,5%. Датчик на основе диоксида циркония — генерирует напряжение, а титановый меняет свою электропроводнность — не взаимо заменяемы. Со временем датчик стареет скорость измерения показаний падает, ЭБУ диагностирует только полный выход из строя датчика — отсутствие изменения показаний, или выход за допустимый диапазон. Датчик не рассчитан на работу двигателя с этилированным бензином — резкое уменьшение срока службы. В системах не использующих лямбда-зонд используется потенциометр СО, позволяющий выставить уровень СО в выхлопных газах. Потенциометр СО — переменный резистор.
ШТАТНЫЙ ИММОБИЛАЙЗЕР

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера. Очень выносливы. При нарушении работы топливных форсунок двигатель “троит”, не развивает мощности.
БЕНЗОНАСОС

в сборе

Бензонасос электрический, погружной, находится в баке, максимальное давление топливного насоса минимум 5бар, производительность топливного насоса свыше 80 литров в час. Выходит из строя при отсутствии бензина, попадании воду мелких твёрдых частиц. При отказе бензонасоса двигатель не запускается.
регулятор холостого хода.
МОДУЛЬ ЗАЖИГАНИЯ — на ВАЗ представляет собой блок с двумя катушками и коммутаторами.

На 8-ми клапанном двигателе ВАЗ модуль зажигания установлен на блоке двигателя со стороны свечей, на 16-ти клапанном ВАЗ — сверху мотора около дроссельного патрубка. Модуль зажигания содержит два мощных электронных ключа и две катушки зажигания. Искрообразование производится по методу “холостой искры”, т.е. искра образуется одновременно в двух цилиндрах: 1-4 и 2-3. В одном цилиндре рабочая искра, в другом — “холостая”. На 16-ти клапанных моторах объемом 1.6 литра используются индивидуальные катушки зажигания на каждую свечу с фазированным управлением. Обычно Модуль зажигания выходит из строя в первые 5-10 тыс. км. Если за этот период модуль зажигания не “сгорел”, то “живет” долго. Типичной неисправностью является прекращение искрообразования при нагреве двигателя на одной двух свечах. При отказе модуля зажигания двигатель “троит”, дергается, и автомобиль очень плохо разгоняться. И, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с “двоящим” мотором, отключите разъемы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер. В зависимости от завода-изготовителя и даже партии качество и надёжность модулей весьма разная. Абсолютно новый может оказаться нерабочим.
РДВ или РХХ — Регулятор добавочного воздуха или Регулятор холостого хода, служит для подачи определённого количества воздуха в обход закрытой дроссельной заслонки.

На ВАЗ — РХХ выполнен виде моторчика, по команде контроллера вдвигающего и выдвигающего стежень, изменяющий сечние воздушного обходного канала. Моторчик безсчёточный, две иппульсно управляемые обмотки статора и якорь — постоянный магнит. Регулятор холостого хода установлен на дроссельном патрубке под датчиком положения дроссельной заслонки. Регулирует подачу воздуха на холостом ходу и при запуске двигателя. Основа регулятора холостого хода — маломощный шаговый двигатель. Малейшая грязь и он стопориться. Надежность работы зависит от смазки, которую иногда забывает положить изготовитель, от качества используемого моторного масла, от правильности регулировки тепловых зазоров клапанов, от состояния системы вентиляции картера, свечей (во впускной патрубок попадает масло и отлагается в виде нагара на дроссельном патрубке). Неисправности: загрязнение канала и иглы сгустками масла, механический износ, обрыв обмоток. В зависимости от момента происхождения неисправности, возможно зависание каких-то определённых оборотов ХХ, остановка двигателя сразу после запуска, но нормальная работа со слегка нажатой педалью газа, отсутствие холостых. При неисправности РХХ можно разве что только заменить, в случае сильного загрязнения, при наличии управления иглой можно попробовать предварительно промыть канал и сам РХХ. Контроллер с помощью РХХ управляет величину оборотов на холостом ходу, включая режим пуска и прогрева. Номинал оборотов задан в программе контроллера и зависит от температуры охлаждающей жидкости.

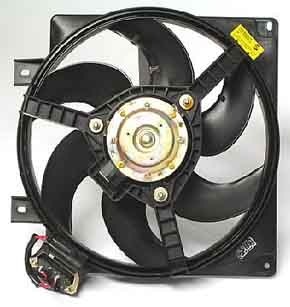

ВЕНТИЛЯТОР В СИСТЕМЕ ОХЛАЖДЕНИЯ

Вентилятор в системе охлаждения включается по команде контроллера при температуре охлаждающей жидкости от 98 до 107 С в зависимости от типа контроллера. Отказ вентилятора, в основном, связан с цепями управления, приводит к перегреву двигателя.

Где находится клапан ЕГР, как заглушить EGR

Практически все современные автомобили оснащены системой рециркуляции выхлопных газов. Где найти клапан ЕГР и как его заглушить, читайте в статье.

Здравствуйте уважаемые читатели!

В предыдущей моей статье я писал про чистку клапана ЕГР (вы можете найти её на моем канале). По вашим просьбам решил написать отдельную статью: ” Где находится клапан ЕГР, как заглушить EGR “.

Практически на всех автомобилях клапан ЕГР находится возле впускного коллектора. Прикручивается непосредственно к впускному коллектору или соединяется с них (впускным коллектором) патрубком. На фото выше патрубок снят. Иногда для снятия клапана необходимо снять впускной коллектор.

Бывает чистка клапана ЕГР, при выходе из строя, не помогает и необходима его замена. Стоит клапан ЕГР дорого, поэтому автовладельцы его глушат.

Помимо электронного отключения (чип-тюнинг), необходимо отключить клапан механическим способом, поскольку вышедший из строя клапан продолжает неисправно работать (при электронном отключении).

Для механического отключения клапана ЕГР вам понадобиться специальная заглушка ( из толстой стали до трех миллиметров), если такой не предусмотрено, то вы можете сделать её самостоятельно (тонкая заглушка может прогореть).

Первым делом необходимо демонтировать клапан ЕГР (болты выпускной системы сильно закисают и могут обломиться при откручивании, на своем канале я писал статью как их откручивать), снять старые прокладки и изготовить заглушку по размерам прокладки. Устанавливать заглушку необходимо перед клапаном, со стороны выпускного коллектора.

Далее устанавливаем клапан ЕГР на место. Устанавливаем заглушку в вакуумный шланг, которым управляется сам клапан. После установки заглушки может понадобится электронное отключение клапана, если появляется ошибка.

После глушения неисправного клапана улучшится динамика автомобиля, уменьшится нагар в коллекторе.

Расположение всех датчиков на инжекторной ВАЗ 2114

Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Перечень устройств

Датчики нужны для того, чтобы сообщать о работоспособности систем, сигнализировать об уровне жидкостей охлаждения, масла, предотвращать или предупреждать аварийные ситуации.

Эти маленькие устройства, несмотря на свои размеры, играют невероятную роль в работоспособности машины. Потому не лишним будет знать, какие именно датчики имеются на вашем автомобиле.

Перечислим основные из них, присутствующие в системах ВАЗ 2114. К данному списку отнесем датчики:

Давления масла;

Расположение всех датчиков на инжекторной ВАЗ 2114

Температуры охлаждающей жидкости;

Уровня горючего в топливном баке;

Расположение всех датчиков на инжекторной ВАЗ 2114

Уровня охлаждающей жидкости в расширительном бачке;

Расположение всех датчиков на инжекторной ВАЗ 2114

Показателя массового расхода воздуха;

Расположение всех датчиков на инжекторной ВАЗ 2114

Холостого хода двигателя;

Расположение всех датчиков на инжекторной ВАЗ 2114

Текущего положения дроссельной заслонки;

Расположение всех датчиков на инжекторной ВАЗ 2114

Уровня тормозной жидкости в системе;

Расположение всех датчиков на инжекторной ВАЗ 2114

Текущей скорости движения;

Положения коленчатого вала;

Расположение всех датчиков на инжекторной ВАЗ 2114

Положения распределительного вала (его называют датчиком фаз);

Уровня кислорода;

Расположение всех датчиков на инжекторной ВАЗ 2114



Детонации;

Температуры воздуха за бортом;

Расположение всех датчиков на инжекторной ВАЗ 2114

Неровности дорожного полотна.

Расположение всех датчиков на инжекторной ВАЗ 2114

Этот список весьма и весьма обширный. Но даже на этом владельцы ВАЗ 2114 останавливаться не хотят, из-за чего внедряют в систему еще несколько различных датчиков:

  • Устройства света;
  • Заднего хода;
  • Девайс, сигнализирующий об открытых дверях;
  • Указатель износа тормозных колодок и пр.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

ДатчикРасположение
Давления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала
Температуры жидкости охлаждения (датчик температуры двигателя)Ищите его около вкусного патрубка рубашки охлаждения ГБЦ
Уровня жидкости охлажденияНаходится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом
Уровня тормозной жидкостиЭто поплавочное устройств, расположенное внутри бачка с тормозной жидкостью
Холостого хода (РХХ)Ищите около дроссельной заслонки на дроссельном узле
Массового расхода воздухаЕго вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
Положения дроссельной заслонкиНаходится на корпусе дроссузла
Положения коленчатого вала (датчик синхронизации)Его место расположения — возле шкива привода электрогенератора
Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
Кислорода (лямбда зонд)Устанавливается перед резонатором в приемном коллекторе системы выхлопа
ДетонацииРасполагается между 2 и 3 цилиндрами около вентилятора
Уровня топлива



Его следует искать внутри заборной камеры бака с горючим
СкоростиНаходится непосредственно на коробке переключения передач
Неровности дорогиИщите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство
Температуры окружающей средыУстановлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

Клапан EGR
