Приборная панель является для водителя важным источником информации о состоянии автомобиля. Без неё безопасная эксплуатация машины попросту невозможна, так что панель должна быть видна круглосуточно. В ночное время суток видеть панель помогает подсветка. Но она, как и любая другая система ВАЗ 2114, может выйти из строя. К счастью, её вполне можно отремонтировать своими руками.

ПРИЧИНЫ ОТКЛЮЧЕНИЯ ПРИБОРНОЙ ПАНЕЛИ НА ВАЗ 2114

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Подсветка приборной панели ВАЗ 2114

Многие водители устанавливают в подсветку светодиоды вместо стандартных ламп накаливания

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

  • сгорел предохранитель;
  • перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
  • повреждена проводка в бортовой электросети;
  • сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Расположение предохранителя подсветки

В блоке предохранитель располагается справа и обозначается как F10

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

Блок предохранителей ВАЗ 2114

На ранних моделях ВАЗ 2114 предохранители F10 были коричневыми

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

ПЕРЕГОРЕВШИЕ ЛАМПОЧКИ

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

  1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.
    Крепёжные болты на приборной панели

    Чтобы отодвинуть кожух приборной панели, достаточно открутить 5 болтов
  2. Справа от панели есть ряд кнопок. Рядом с ним есть ещё один винт, скрытый пластиковой заглушкой. Она поддевается ножом (или плоской отвёрткой). Винт выкручивается.
  3. Теперь из ниши нужно извлечь автомагнитолу, выкрутив её крепёжные болты, а также снять пластиковые ручки с регуляторов отопителя.
  4. Кожух приборной панели освобождён от крепежа. Его следует потянуть на себя, выдвинув на 15–20 см. Этого будет достаточно, чтобы получить доступ к задней стенке приборного блока.
  5. На стенке виден ряд углублений с патронами лампочек. Они извлекаются вручную. Для этого патрон вместе с лампой поворачивается против часовой стрелки до характерного щелчка.
    Задняя стенка приборной панели

    Стрелкой на задней стенке показан патрон с лампочкой, он выкручивается вручную
  6. Сгоревшие лампы заменяются новыми, затем выполняется обратная сборка приборной панели.

ВИДЕО: МЕНЯЕМ ЛАМПОЧКИ В ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

ПОВРЕЖДЕНИЕ ПРОВОДКИ

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

ПРОБЛЕМЫ С КОНТАКТНОЙ ПЛАТОЙ ПАНЕЛИ

Если все вышеперечисленные меры ни к чему не привели, остаётся последний вариант: повреждение контактной платы в приборной панели. Эта деталь представляет собой совокупность нескольких микросхем. Отремонтировать её в условиях гаража без специального диагностического оборудования не представляется возможным. Так что у автовладельца остаётся лишь один вариант — заменить плату целиком. Приобрести её можно в любом магазине автозапчастей. Стоит она около 400 рублей. Перечислим этапы её замены.

  1. Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
  2. Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
  3. Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.
    Снятие контактной платы

    Контактная плата в приборной панели ВАЗ 2114 держится на простых пластиковых защёлках
  4. Защёлки отгибаются ножом, повреждённая плата извлекается и заменяется новой. Затем выполняется обратная сборка панели.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки. Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Подсветка приборной панели ваз 2114 – не горит, как починить

Управлять автомобилем комфортно и безопасно можно, только четко отслеживая его основные параметры. Однако на ВАЗ 2114 иногда случается так, что подсветка панели приборов выключается или не горит совсем. Причин этому может быть много. Рассмотрим, почему возникает такая неисправность, каковы способы ее решения и из каких основных этапов состоит процедура ее устранения.

Причины неисправности подсветки приборной панели

Панель приборов на ВАЗ 2114 – это целый комплекс взаимодействующих датчиков и оборудования. Поэтому определить точно, почему она не горит достаточно трудно. Тем не менее, проблема в большинстве случаев возникает из-за одной или нескольких неисправностей следующего ряда:

  1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.
  2. Образовался налет из окислов в местах контактов электросоединений.
  3. Перегорели предохранители.
  4. Повредилась электропроводка.
  5. Вышла из строя контактная плата.
  6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Для тех, кто знаком с основами автомобильной электрики ВАЗ 2114, не составит особого труда самостоятельно найти причину поломки. Для этого потребуется провести ряд демонтажных работ и проверить наличие электропитания в отдельных узлах, вооружившись тестером или вольтметром.

Что делать, если не горит подсветка панели приборов ВАЗ 2114

Способы решения

В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также основанием того, что не горит панель приборов в ВАЗ 2114 может стать нарушение целостности проводки. Ее следует прозвонить. Поврежденные предохранитель и электросхема, как правило, ремонту не подлежат – их нужно просто заменить. Рассмотрим быстрые способы решения этих проблем.

Не горит одна или несколько лампочек

Одно из самых распространенных основ того, почему перестала работать подсветка панели приборов на ВАЗ 2114 – это перегоревшие лампочки. Электросхема в этой модели устроена так, что если выходит из строя один светоисточник, перестают работать все. Чтобы определить точно сломанный элемент, потребуется с помощью тестера прозвонить всю систему. Еще одной причиной отсутствия освещения может стать самостоятельный монтаж светодиодов вместо штатных ламп-накала. При этом часто допускается ошибка в распределении питания или неправильно рассчитываются электротехнические параметры лэд-элемнтов.

Проводка

Повреждение и разрыв проводов в системе подачи электропитания бортовой сети – не редкость на автомобиле ВАЗ 2114. Для обнаружения места разъединения необходимо протестировать все возможные жилы, которые только можно найти в окружении подсветки панели приборов. Кроме того, не гореть лампочки могут из-за образовавшегося налета окислов на колодках. Чтобы устранить проблему ее придется демонтировать и почистить всю контактную группу.

Предохранитель

Прежде чем начать прозванивать электрику ВАЗ 2114, блок предохранителей нужно демонтировать. В противном случае диагностика будет не полной и не откроет полноты картины неисправностей в системе подсветки панели приборов. Причину поломок следует искать как внутри системы распределения электропроводки, так и снаружи – в посадочном месте. Если в ходе тестирования установлено, что модуль неисправен, его следует заменить на новый, так как ремонту такое оборудование просто не подлежит.

Повреждена плата

Нарушение в электросхеме системной платы приборной панели на ВАЗ 2114 – самая серьезная проблема из вышерассмотренных. Несмотря на то, что многие любители радиотехники все же ремонтируют и устраняют и такой недостаток, на практике ее лучше сразу заменить на новую. Главным основанием того, что подсветка не горит в данном случае – это произошедшее ранее короткое замыкание в схеме. Внешние признаки этого будут следующими:

  1. Если источником света служит лампочка накаливания, место соединения проводки с платой будет черным.
  2. Если установлены лэд-элементы, потемневшее место соединения их с основой будет свидетельствовать о разрушении микросхемы.

Важно! После снятия панели необходимо обеспечить максимальную чистоту окружающего пространства, чтобы не допустить в электросхему попадания влаги, пыли и мусора.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

  1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
  2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
  3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
  4. Снимается ручка рычажного механизма.
  5. Демонтируется фиксатор вентиляционной системы печки.
  6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
  7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
  8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
  9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

Что делать, если не горит подсветка панели приборов ВАЗ 2114

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

Основные выводы

Если не горит подсветка панели приборов на автомобиле ВАЗ 2114, скорее всего, перегорела лампочка или вышли из строя светодиоды. Однако существует еще несколько возможных причин такой проблемы:

  1. Повредилась проводка.
  2. Образовались окислы на местах контакта.
  3. Вышел из строя предохранительный бок.
  4. Сгорела электросхема.

Чтобы установить точную причину, почему не горит подсветка, необходимо, следуя инструкции, аккуратно разобрать панель приборов и последовательно прозвонить с помощью тестера всю схему. Найденный неисправный элемент в зависимости от степени повреждения нужно отремонтировать или заменить на новый.

Потухла подсветка панели – что делать

  • Нажмите на изображение для увеличения.   Название:	88ce55611f6d7c50-large.jpg
Просмотров:	1108
Размер:	84.5 Кб
ID:	2983199Снимай приборку и на снятой проверяй, ты мог их завернуть слабо или наоборот сильно, что на кочке контакт отошел, было у меня такое. То, что светодиодные лампы – фигня, у меня все светодиодные там работают нормально. Смотри колодки и провода к ним, там может быть плохой контакт, в любом случае – снимай приборку, без этого не решить вопрос.
  • Взял попользоваться аперметр. Проверил плюс на резисторе регулировки подсветки, есть, плюс на мамках ламп подсветки отопителя и коректора, есть. Получается разом перегорели лампы.
  • и причем когда на эту кнопку нажимаешь она тухнет ( подсветка на этой кнопке) зажигание включаешь не нежимая на нее горит такого не должно быть.
  • В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока ВАЗ-2114. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока ВАЗ-2114. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока ВАЗ-2114.

Почему не горит панель приборов ВАЗ-2114 и что делать

Панель, на которой размещаются все приборы, очень важная часть автомобиля, так как с помощью нее реально контролировать: как работает инжектор, скорость движения и работу тормозной системы. Кроме того, панель поможет понять вам, почему автомобиль не заводится. Если не горит панель приборов, то невозможно на ВАЗ-2114 беспрепятственно снять с них показания, особенно в сумерках. Цифры будут сливаться, а автомобилист рискует попасть в аварийную ситуацию. Расскажем, как избавиться от этой проблемы.

Почему может не гореть подсветка приборной панели

Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:

  • выход из строя группы светодиодов;
  • перегорела лампочка;
  • появление окиси на разъемах;
  • обрыв или замыкание электропроводки;
  • поломка предохранителя;
  • неисправность общей контактной платы;
  • повреждены габариты;
  • отсутствие подачи «массы» на кузов.

Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.

Как исправить неполадки

Панель приборов ВАЗ-2114Подготовьте для работы набор отверток (прямых и фигурных), ключи на 8 и 21, специальный пластмассовый пинцет для извлечения предохранителей и тестер. Далее разборку нужно проводить по инструкции:

  1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.
  2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.
  3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.
  4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.
  5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.
  6. Ключом на 21 выньте лампу подсветки гидрокоректора.
  7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

Если перестала работать только панель приборов, но при этом все лампы при тестировании показали работоспособность, то причина скрывается в блоке предохранителей. В этом случае проверьте каждый предохранитель и замените те, что вышли из строя. При приобретении комплектующих необходимо руководствоваться маркировкой вышедшего из строя предохранителя. Не стоит заменять его на самодельные изделия или комплектующие с большей силой тока.

Если неисправность кроется в повреждении самой платы, что бывает крайне редко, то необходимо просто заменить этот элемент.

Как провести замену подсветки

Панель приборов ВАЗ-2114Иногда необходимо разбирать приборную панель возникает, если автолюбитель решил модифицировать ее. Подсветка может просто не устраивать автолюбителя цветом ламп и интенсивностью их работы. Для того чтобы обновить подсветку полностью, вам потребуется рассчитать количество ламп для каждого датчика и приобрести их.

При установке светодиодов в патроны важно соблюдать их полярность. Вам, возможно, потребуется аккуратно сточить патроны, чтобы лампы встали на свои места. После того как вы соберете новую подсветку, проверьте ее работоспособность, подключив к питанию. Можно проверить качество сборки специальным прибором.

Следующим этапом будет подключение новой подсветки к основной плате и к ламповой цепи. Аккуратно закрепите светодиоды, чтобы они не мешали вам монтировать панель. При сборке контролируйте положение стрелок приборов, их нужно при сборке выставлять на ноль. Стрелки при этом не должны изгибаться и деформироваться.

Далее вам останется только зафиксировать шурупами всю конструкцию и провести окончательную обратную сборку. Важно не стремиться сразу собрать панель полностью, не крепите декоративные части, чтобы не пришлось снимать их снова. После подключения панели приборов к электроцепи проверьте качество сборки и работу датчиков при помощи бортового компьютера. Если все в норме, то окончательно закрепите панель и завершите сборку.



Почему не горит подсветка в приборной панели ВАЗ 2114

Панель приборов автомобиля ВАЗ 2114 помогает водителю своевременно контролировать все необходимые данные о состоянии силового агрегата, наличия топлива, временного отрезка пути, скорости движения автомобиля.

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д.

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

подсветка панели приборов ваз 2114
Подсветка панели приборов ВАЗ 2114

Причины неисправности подсветки приборной панели

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать множество ответов. Наиболее распространенные:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Этапы устранения неисправности

Когда на ВАЗ2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

замена лампочек в приборной панели ваз 2114
Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами. Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда не горит приборная панель на ВАЗ 2114, важно правильно снять блок, провести детальный осмотр приборов, рассмотреть их под увеличительным стеклом, проверить состояние предохранителя, далее проконтролировать правильный подвод питания на панель. После чего прозвонить тестером лампы подсветки и при неисправности предохранителей, светодиодных ламп, произвести замену неисправного узла, согласно образцу и техническим характеристикам оборудования.

Перед тем, как заменить лампочки в панели приборов ВАЗ 2114 необходимо снять клеммы аккумулятора, разобрать декоративную отделку панели приборов и достать щиток. После произведенных работ по устранению неисправностей необходимо проверить контакты приборов. Для этого нужно нажать на кнопку сброса и подержать несколько секунд, включив перед этим действием зажигание. Когда все стрелки индикации произвели контроль от нуля до максимальных  значений, щиток приборов ВАЗ 2114 собран верно и готов к установке на штатное место.

Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

На ваз 2114 подсветка багажника

Наконец-то дошли руки до багажника, сделал я таки подсветку. Времени ушло 2 дня с учётом перерывов на основную работу))). В общем начну.

Для всего этого было куплено:

  • лента светодиодная — 2 м — 700 руб. (1 м на багажник, 1 м на другие нужды)
  • коннектор выводной -2 шт — 90 руб. (вместо припайки проводов к ленте).

И тут я задумался, а как крепить ленту, чтоб не отвалилась, как подключать провода (в электрике не силён), как всё сделать по уму, чтобы потом не переделывать. Но в итоге всё сделал и мне понравилось (единственное ещё нужно прикрепить все провода чтоб не болтались, пока не до этого). Провод “+”я кинул от салонного плафона “бычий глаз”, а “-” взял от концевика багажника.

Для крепления светодиодной ленты вырезал из сэдвич панели 3 полоски на ширину ленты и посадил на супер-пупер клей на полку багажника и боковины. Все отрезки светодиодной ленты посадил на штекеры типа “папа”-“мама” для быстрого отключения при демонтаже полок. А так как я не дружу с паяльником, то ленты были подключены через специальный коннектор.

Ну а далее фото процесса и итоговые. Критикуем, одобряем, кидаем помидоры и пр.))
p.s. порядок в багажнике обязательно наведу.

Сама лента
Коннектор выводной

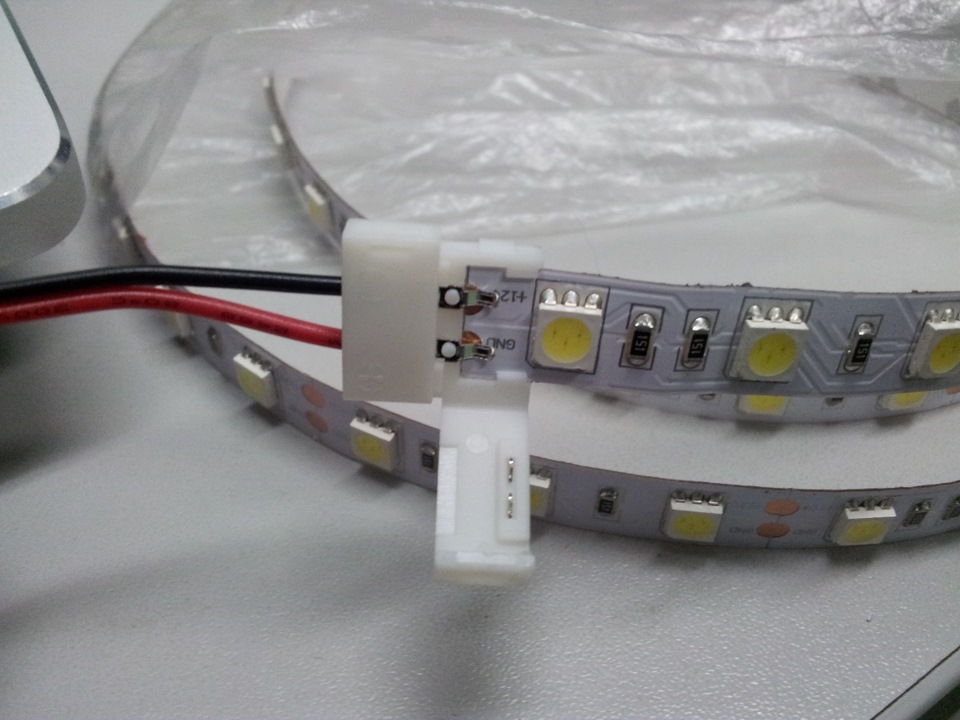

Подключение коннектора к ленте
Полоска сэндвича под ленту на полке
Лента на полке
Лента на правой боковине
Лента на левой боковине
Разъём для полного отключения подсветки
Фото днём
Фото днём
Без подсветки
С подсветкой
Фото ночью без вспышки

Не горит подсветка панели приборов ВАЗ 2114

143 просмотра. Уникальные посетители страницы.
134 дочитывания, 94%. Пользователи, дочитавшие до конца.
1 мин. Среднее время дочитывания публикации.
Моя панель приборов после починки
Моя панель приборов после починки

Пару недель назад у меня на кочках и ямках стала моргать подсветка панели приборов. Понимаю что делать нужно, но не кому, мужа нет. Есть друзья, которые помогают мне с ремонтом моей ласточки, но у них сейчас у всех куча своих проблем. Подожди говорят до выходных, посмотрим машину твою. А я ждать не люблю. Можно конечно отвезти на СТО, но нет денег. Да и вообще машина не новая, нет желания по таким пустякам выкладываться.

Пока тянула резину, панель потухла вообще. Теперь откладывать не куда. А друзьям всё некогда. Ладно думаю, сама починю. Жаль что нет теплого гаража, а на улице уже холодно. Но делать всё равно нужно.

Решила искать решение проблемы в интернете на форумах. Облазив их достаточное количество и проверив все предохранители, поняла что нужно разбирать панель. В первый день просидев в машине час и протерев всю пыль, решила оставить это дело на завтра.

Всё что я смогла разобрать
Всё что я смогла разобрать

На следующий день открутив четыре болтика, решила ещё раз полазить в интернете. И нашла там интересную статью, о том Что слева от руля есть редуктор (по моему правильно написала), который может перегореть и из-за него тухнет подсветка. Чтоб вернуть подсветке жизнь, нужно просто отсоединить фишку и замкнуть её проволочкой медной. Вот думаю, проще простого.

Так выглядит этот самый редуктор
Так выглядит этот самый редуктор

Этот способ мне под силу. Решила действовать.

Вот так я вставила проволку
Вот так я вставила проволку

Проволку приготовила, редуктор этот открутила. Фишку отцепила. Вставила проволку и вуаля. Подсветка горит. Счастью моему не было предела. Решила ехать к сестре, делиться своим успехом.

Но как Только я даванула на газ, потухло вообще всё, остались гореть только поворотники и свет фар ближнего и дальнего света. Проволку я быстро вытащила. Поменяла 2 предохранителя f3 и f16, всё опять заработало. Только подсветка так и молчит.

Нужно ещё в инете пошарить.

Не горят габариты и подсветка приборов на ваз 2114

Любой автомобиль по сегодняшним стандартам правил дорожного движения обязан быть оснащен определенным набором световых огней различных цветов и размеров. Сюда входят  стоп-сигналы, фары ближнего и дальнего света. Но больше всего интерес представляют габариты ВАЗ 2114:

  • Передние справа и слева;
  • Аналогично задние.
Задние габаритные огни
Задние габаритные огни

Инженеры расположили их так, чтобы их было видно с любой стороны, то есть с каждого борта машины. Назначение их лежит в оповещении водителей о присутствии автомобиля в том или ином месте постоянно горящими желтыми лампочками. К тому же габаритные огни обязаны быть включены вместе с ближним светом фар при движении согласно правилам дорожного движения на сегодняшний день. Соответственно их отсутствие влечет за собой наложение штрафа, поэтому следить за состоянием габаритов необходимо регулярно, а поломки устранять вовремя. Давайте  разберемся почему не работают габариты ВАЗ 2114 и какими путями можно решить этот вопрос в любом случае.

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

В одних ситуациях бывает так, что не горят задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На приборной панели существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и прочее освещение. Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

ПРЕДОХРАНИТЕЛИ

Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще и предохранитель габаритных огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он обычно располагается в подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.

Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.

Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)
Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

  • Отсутствие напряжения на фарах;
  • Перегорели лампы;
  • Сгорел предохранитель;
  • Вышел из строя блок предохранителей;
  • Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

  1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
  2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
  3. Вынимаем лампу, она здесь просто вставляется на защелке;
  4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

  • Лампа габаритная;
  • Предохранитель;
  • Кнопка включения;
  • Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Исходя из этого, можно сказать, что следить за своим авто нужно тщательно и стараться не допускать никаких серьезных неисправностей, что-то сломалось – чините сразу, не запускайте.

Источники
  • nadomkrat.ru/ustroistvo-avtomobiley/panel-priborov/pochemu-ne-gorit-podsvetka-v-pribornoj-paneli-vaz-2114
  • ladaautos.ru/vaz-2114/pochemu-ne-gorit-panel-priborov-vaz-2114-i-chto-delat.html
  • svetilnik.info/avtomobilnyj-svet/ne-gorit-podsvetka-paneli-priborov-vaz-2114.html
  • bumper.guru/klassicheskie-modeli-vaz/tyuning/vaz-2114-ne-gorit-podsvetka-paneli-priborov.html
  • drive2.ru/l/6639507/
  • autovaz-2114.ru/optics-in-the-car/ustranyaem-polomki-perednix-i-zadnix-gabaritnyx-ognej-na-vaz-2114/
  • zen.yandex.ru/media/id/5daed27623bf4800b0e52749/ne-gorit-podsvetka-paneli-priborov-vaz-2114-kak-ia-nashla-reshenie-problemy-5dba65bb5ba2b500ad20a9c1
