Не для кого не секрет, что заводские задние фонари на ВАЗ 2114 и других ей подобных — это их болезнь. Вся проблема кроется в мягких зеленых платах задних фонарей, из-за которых контакты с лампой неплотные, и лампа периодически не горит, что конечно за частую решается ударом ладошкой по фонарю. И меня эта проблема не обошла стороной, то габарит не горит, то поворотник не работает. Да и, признаюсь честно, на вид стоковые фонари не фонтан, конечно, тут, думаю дело вкуса каждого. Мысль о чем-то поинтереснее таилась у нас давно, а тут подвернулась возможность. Выбор пал на оригинальные фонари Освар.

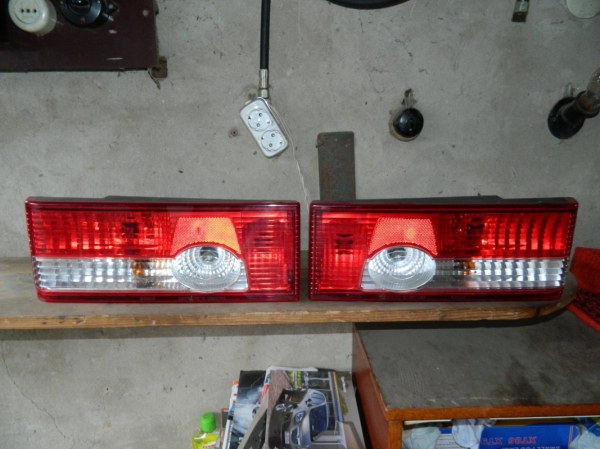

Сам процесс установки фонарей, на первый взгляд выглядел прост, казалось бы что там — открутить 4 болта, переставить лампочки, подключить к фишке. Но в моем авто все не без сюрпризов))))

1) Все провода были припаяны к той самой злосчастной плате родных фонарей, видимо так старый хозяин пытался решить проблему с лампами, живущими своей жизнью.

правый
левый

Пришлось переделывать. Больше всего времени занял подбор проводов, как говорится “методом тыка” искали куда какой цеплять, потому что на родных не понятно было где и что, с правым разобрались довольно легко и быстро, а вот левый заставил подумать, такая там была связка проводов, что пришлось просить помощи человека понимающего в этом деле, но даже такой компанией не до конца поняли что к чему, поэтому решили лишнего не трогать, “не лезть в работающий механизм”

колодка к подключению к заднему фонарю с проводами решила нашу проблему

2) Уплотнительных резинок, к сожалению, в комплекте с новыми фонарями не было, хотели оставить старую, но! ее там вовсе и не было. Пришлось приобрести.
3) Новые лампочки в габариты, т.к. старые не подошли.

новые лампы в габариты

Заранее купила диодные лампы в задний ход, исключительно красоты ради. И опять же одно но! Свет от ламп не рассеивается, и естественно толку от них 0! Поставила обратно обычные лампы.

До
После
Позже покидаю побольше красивых фото, как светят ночью, пока не выдалось пофотографировать))

Ну и сразу о плюсах и минусах освар:
+ прощай проблема гирлянды, каждая лампа в отдельном цоколе
+ яркий задний ход
+ красивый дизайн, сразу придает другой вид машине)))
— отсутствие к комплекте уплотнителя
— белый поворотник (легко решаемо оранжевой лампой, правд у меня она какая-то желтая)
— на счет качества пока ничего сказать не можем

P.S. тонировать не буду, пленку клеить тоже, пока все итак устраивает более чем)))

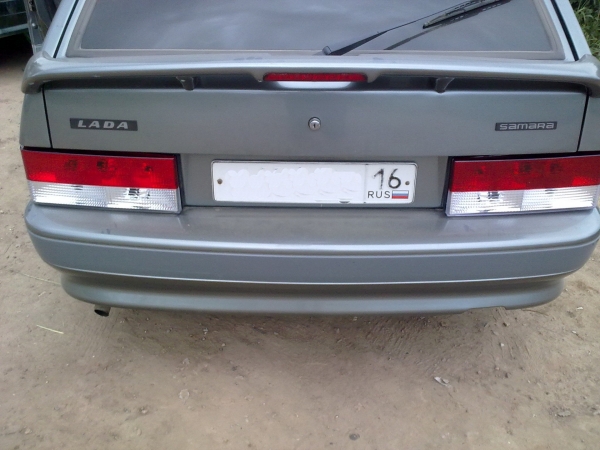

Фонари задние на ваз 2114 и их замена и выбор

Сегодня мы поговорим о задней оптике на ВАЗ 2114 и в частности обсудим причины неисправности и способы устранения поломок фонарей заднего хода.

Красиво и элегантно

Красиво и элегантно

Немного истории

В середине 20-го века международным автомобильным сообществом были приняты определенные стандарты, касающиеся цветового оформления автомобильных осветительных приборов.

Так, для передних фар предусматривается обязательное использование яркого белого или чистого желтого цвета. В задней оптике используют красные цвета, а в поворотниках — оранжевые или желтые фонари. Существуют стандарты и для нейтральных фонарей, таких как фары заднего хода — они должны быть белыми.

Конструкция

Задняя оптика выполнена в формате блок фары. Конструкция включает в себя:

  • Габаритные огни;
  • Стоп-сигналы (они включаются при нажатии педали тормоза);
  • Поворотники.

Отдельно от этого блока устанавливается фара заднего ход и противотуманка. Их функции идентичные — светосигнальные.

Поломки

Если задний блок фар выходит из строя, это зачастую связано с поломкой лампочки от того или иного фонаря, либо с проблемами в предохранителях.

Более редкий тип поломки — это обрыв проводки.

Следует понимать, что каждый элемент задней оптики играет свою незаменимую роль, потому необходимо поддерживать необходимый уровень работоспособности оптики, своевременно реагировать на возникающие неисправности.

Перед длительными поездками обязательно убедитесь, что все лампы вашего авто работают исправно. В случае аварии по вине неработающих задних фар не рассчитывайте на страховку. Она не будет действовать.

Фонари заднего хода

Лампы, являющиеся светосигнальным элементом, которые оповещают о начале вашего движения задним ходом, способны существенно повысить уровень безопасности на дороге.

Включение задней оптики говорит о том, что машина двигается обратно, потому следует быть внимательным. Неработающие фонари легко повлекут за собой аварии и столкновения, виновником которых в итоге окажетесь именно вы.

Что это?

Фары ЗХ являются осветительными приборами, имеющими белый цвет. Они включаются при переходе на заднюю передачу.

Основная функция — обеспечение безопасности при движении. Они сигнализируют другим водителям о ваших манёврах, подсвечивают дорогу при парковке в темноте.

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причина неисправностиЧто делать
Перегорела лампаЗамените перегоревшую лампочку на новую, проверьте состояние контактов
Сломался предохранительПроверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов
На плате отсутствует массаПлата располагается под фонарем. Простой ремонт устранить проблему
Контакты окислились, покрылись налетомЗачистить контакты не составит особого труда
Проводка оборваласьПридется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод
На пленке фар перегорел контактПотребуется зачистить контакты, заменить по необходимости элементы
Возникла поломка в механизме коробки передачВ такой ситуации предстоит решать вопрос неисправности КПП
Вышла из строя лягушка (датчик)Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Блок ЗФ

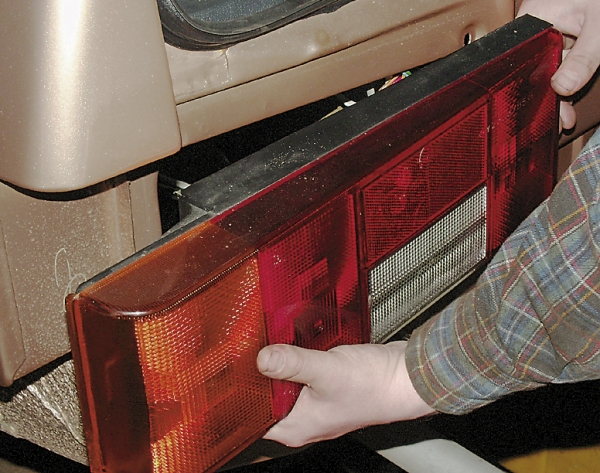

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

  • Откройте багажник;
  • Извлеките из пространства все лишнее, чтобы это не мешало работе;
  • Уберите декоративную обшивку;
  • Демонтируйте кожух, выполненный из пластика;
  • Извлеките заднюю панель;
  • Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
  • Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

  1. Поставьте автомобиль на яму или эстакаду;
  2. Включите ручной тормоз;
  3. Снимите защиту с днища, открыв доступ к коробке передач;
  4. Уберите контакты от старого датчика;
  5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
  6. Демонтируйте старую лягушку, вставьте на ее место новую;
  7. Дайте автомобилю немного постоять;
  8. Проверьте уровень масла внутри коробки переключения передач;
  9. При необходимости долейте масло до необходимого уровня;
  10. Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

  • Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
  • Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
  • Проверьте состояние контактов и проводки;
  • Вкрутите новую лампочку, которая соответствует установленной ранее;
  • При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Проблемы с предохранителем

Довольно часто задние фонари отказывают в работе из-за того, что перегорает предохранитель. Всем владельцам ВАЗ 2114 желательно знать, где располагается этот предохранитель и как выполняется его замена.

Находится искомый предохранитель в соответствующем блоке с предохранителями — слева под рулем. Снять его можно одним движением руки, ничего выкручивать и закручивать не придется.

Убедитесь методом визуального осмотра, что средняя часть целая. Но так просмотреть перегоревшую перемычку не всегда удобно. Лучше включите габаритные огни, не извлекая при этом предохранитель. Вооружитесь прибором для проверки напряжения. Если один конец будет гореть, а второй нет, тогда предохранитель действительно вышел из строя.

При поломке предохранителя следует проверить состояние всех проводки, поскольку она может повлечь за собой более серьезные неисправности в автомобиле.

Чтобы поменять предохранитель, вытащите его из блока при помощи пинцета, после чего на место старого устройства установите новый прибор.

Дабы избежать проблем с задней оптикой и фонарями заднего хода в частности, рекомендуем подумать над вопросом тюнинга, доработки этого узла. Сегодня есть множество вариантов по изменению внешности автомобиля, которые одновременно с этим повышают надежность и эффективность работы всей задней системы фар.

Как сделать тюнинг задних фонарей на ВАЗ-2114 своими руками

Самостоятельно сделать автомобильный тюнинг довольно просто, благодаря огромному выбору, как в магазинах, так и на рынках, светодиодных элементов, которыми автовладельцы могут украсить не только салон авто, но и оптические приборы. Как правильно делается тюнинг для автомобильных фар ВАЗ-2114, дадут понять рекомендации от специалистов, которые мы далее проанализируем. К тому же просмотр видеоурока на веб-ресурсе упростит осуществление этого мероприятия.

Какие существуют варианты украшения задних фонарей

Довольно часто автовладельцы выбирают для украшения передней оптики так называемые ангельские глазки, а для тюнинга задних фонарей ВАЗ-2114, да и других моделей – именно светодиодные элементы. Самостоятельный тюнинг для задних оптических приборов сделать довольно просто, однако стоит учесть, что данный процесс потребует установки диодов, поэтому украшать фонари нужно с учетом рекомендаций, поэтапно и не спеша.

Стоит отметить, что светодиодная подсветка не только используется для декора авто, но и для практической пользы.

Среди основных преимуществ выделяются такие:

  • так как светодиоды освещают дорогу намного лучше, чем обычные лампы накаливания, безопасность при движении в несколько раз повышается;
  • водитель комфортнее сможет осуществлять поездку, как в ночное время суток, так и в неблагоприятную погоду;
  • данный вид тюнинга разрешается законодательством, поэтому на водителя не будет возложен штраф за такое украшение.

Прежде чем приступать к самостоятельному тюнингу задних фонарей, следует ознакомиться с вариантами исполнения.

Автовладельцы могут украсить оптику авто следующими способами:

  • светодиодными накладками;
  • диодными кольцами, которые устанавливаются на фонари;
  • дополнительными светодиодами или более мощными лампочками, которые предварительно тонируются.

Рассмотрим каждый вариант тюнинга подробнее:

  1. Светодиодные накладки. Самым недорогим и, конечно, популярным вариантом тюнинга для задних фонарей ВАЗ-2114 является использование светодиодных накладок. Автовладельцы могут купить готовые накладки в различном исполнении или изготовить их самостоятельно. Чаще всего именно самостоятельные накладки используются для украшения оптики, так как водители способны без особых проблем сделать самый оригинальный и лучше всего подходящий для фонарей вариант украшения. А потребуется для этого всего лишь два основных компонента: стеклоткань и специальный эпоксидный клей.
  2. Тюнинг с диодными кольцами сравнительно недавно стали использовать автовладельцы. Такой способ украшения оптики самостоятельно можно сделать тем, кто разбирается в электронике. Его суть заключается в том, что нужно полностью заменить задние фонари, предварительно сняв старые, а установить понадобится те оптические приборы освещения, которые модернизируются самостоятельно.
  3. Модернизировать задние фонари более мощными лампами, как было ранее сказано, нужно после предварительной тонировки, чтобы яркий свет не слепил глаза встречным водителям. По мнению специалистов, данный вариант тюнинга можно использовать для автомобилей ВАЗ-2114, но только в крайнем случае, так как такой вариант подразумевает под собой некоторые недостатки:
  • повышается нагрузка на генератор;
  • в несколько раз увеличивается расход топлива;
  • перегревается автомобильная проводка.

А так как двигатель на ВАЗ-2114 и так не обладает достаточной мощностью, на что указывают многочисленные отзывы автовладельцев, то использование мощных ламп, можно сказать, довольно сомнительный вариант тюнинга для этой модели авто.

  1. Установка дополнительных отдельных светодиодов. Данный вариант тюнинга – самый креативный, ведь имеется возможность воплотить собственные дизайнерские фантазии в реальность, однако такой вариант потребует больше времени для создания дизайнерского решения и самого монтажа. Специалисты рекомендуют для ускорения процесса приобретать готовые отдельные светодиоды, а дальнейший монтаж производить самостоятельно.

Поэтапное создание диодных накладок

Тюнинг задних фонарей на ВАЗ-2114Как уже было ране сказано, самым популярным видом тюнинга является использование светодиодных накладок. Для самостоятельного монтажа и создания элементов для украшения потребуется заранее подготовить инструменты и некоторые материалы:

  • качественная стеклоткань;
  • необходимое количество светодиодов;
  • остро заточенный нож, желательно использовать канцелярский;
  • специальный клей на эпоксидной основе;
  • скотч и лакокрасочный материал.

Процесс изготовления и монтажа следует осуществлять поэтапно:

  1. Используя скотч, нужно полностью покрыть поверхность задних оптических приборов.
  2. Нанести необходимое количество скотча на качественную стеклоткань, тщательно пропитать основу эпоксидным клеящим веществом. Специалисты рекомендуют наносить клеящую основу несколькими слоями, следя, чтобы слои были не сильно толстыми, и в дальнейшем можно было правильно зафиксировать все дополнительные накладки к основе. Чтобы эпоксидная основа полностью просохла, нужно выждать 12-14 часов, но лучше всего ознакомиться с инструкцией по применению клея до начала работы.
  3. После застывания основы следует снять с нее заготовку, чтобы разметить контур будущего рисунка, используя для этого яркий маркер или скотч.
  4. Полученный контур аккуратно вырезается ножом или ножницами.
  5. Вырезанный профиль обязательно нужно зашпаклевать. После высыхания шпаклевки излишки убираются мелкой наждачной бумагой.
  6. Наносится грунтовка и лакокрасочный материал.
  7. При желании можно нанести лак для защиты поверхности накладки, но только после полного высыхания лакокрасочного материала.
  8. Готовые светодиодные насадки устанавливаются на задние фонари, что и завершает процесс тюнинга.

Следует отметить, что такие накладки довольно просто сделать самостоятельно. Можно украсить не только задние фонари для ВАЗ-2114 или другой модели, но и противотуманные фары, и даже так называемые поворотники, чтобы придать оригинальности своему верному четырехколесному другу.

Установка светодиодов поверх автомобильной оптики

Тюнинг задних фонарей на ВАЗ-2114Если автовладелец решит украсить свою машину светодиодными накладками, которые нужно установить поверх оптического прибора, то установка немного усложнится, так как диод придется вставлять непосредственно в автомобильные фары, а для этого потребуются пусть небольшие, но все-таки навыки работы с электронными приборами и умение пользоваться паяльником. Специалисты рекомендуют осуществлять эту работу поэтапно:

  • выбрать нужное количество светодиодов и подходящую плату;
  • ознакомиться и самостоятельно сделать схему стабилизации напряжения, просмотрев для этого обучающий видеоурок на интернет-ресурсе;
  • подготовить для работы силиконовый герметик, клей на эпоксидной основе, крепления для будущих диодов и светодиоды с резисторами.

Специалисты настоятельно рекомендуют перед самостоятельной установкой накладок поверх оптики ознакомиться с видео, которое проводят профессионалы своего дела. Непременно стоит учитывать рекомендации, которые были описаны в данной статье, чтобы не допустить ошибок при установке светодиодов.

Тюнинг задних фар на ВАЗ 2114

После того как автомобилисты получили возможность оснащать свои транспортные средства новыми светодиодными элементами, в автомобильном тюнинге произошла настоящая революция. В первую очередь, объектами декорирования стали стекла, салоны, дверцы и, конечно же, передние и задние фонари. При этом способы декорирования передних и тюнинг задних фонарей на ваз 2115 в большинстве существенно отличаются от ваз 2114. В отличие от передних, задние фары в большинстве случаев оснащают светодиодами. Катализирующим обстоятельством является то, что тюнинг автомобиля ВАЗ 2114 по силам даже начинающему автолюбителю, и произвести его своими руками не составляет больших проблем.

Разновидности тюнинга задних фонарей на автомобиле ВАЗ 2114

Среди сценариев, по которым чаще всего производится тюнинг задних фонарей на автомобилях ВАЗ 2114, отдельного внимания заслуживают следующие (любой из них можно реализовать своими руками):

  • светодиодные накладки. На сегодня светодиодные накладки являются наиболее распространенным вариантом тюнинга задних фар своими руками. При этом абсолютное большинство владельцев автомобилей ВАЗ 2114 предпочитает светодиодные накладки, изготовленные вручную. Тому есть веская причина — изготовленные в фабричных условиях накладки не обладают визуальной презентабельностью и в большинстве своем не подходят для фонарей этого автомобиля.
    Светодиодные накладки на задних фарах ВАЗ 2114
    Светодиодные накладки на задних фарах ВАЗ 2114
  • диодные кольца. Так как любой тюнинг подразумевает умение работать с электротехническими приборами, изготовление диодных колец не должно вызывать проблем даже у начинающего автомеханика;
    Диодные кольца
    Диодные кольца
  • использование ламп с большой мощностью. В большинстве случаев такой способ используется перед обработкой стекла тонировочной пленкой, потому что чистый свет этого типа осветительных приборов слишком ярок и может ослепить других участников дорожного движения. Эффектность, которую создают такие лампы, компенсируется излишними расходами топлива и перспективой перегрева проводки. Подобный тюнинг в отношении автомобиля ВАЗ 2114 лучше не применять, так как запас мощности у этой машины ниже среднего;
  • монтаж отдельных светодиодов своими руками. Этот способ является наиболее креативным, он открывает широкое поле для полета фантазии. Среди недостатков — лишние временные траты, которые неизбежно повлекут за собой разработка рисунка и установка самих светодиодов на фонари. Из преимуществ — сниженная стоимость отдельно покупаемых светодиодов.
    Светодиодные лампы на фонаре ВАЗ 2114
    Светодиодные лампы на фонаре ВАЗ 2114

Как изготовить накладки

Чтобы изготовить светодиодные накладки на фары ВАЗ 2114 своими руками, вам потребуются следующие инструменты, приборы и расходные материалы:

  • функционирующие задние фары авто;
  • комплект светодиодных светильников;
  • стеклоткань;
  • материалы для малярных работ;
  • клейкая лента для малярных работ;
  • клеящее вещество на эпоксидной основе.

Рекомендуемая литература по ремонту и обслуживанию ВАЗ 2114:

Если у вас есть все необходимое, можно начинать тюнинг. Эта инструкция подойдет в случае установки светодиодных накладок как собственного изготовления, так и покупных. Порядок действий такой:

  • полностью покрыть задние фары липкой лентой для малярных работ;
  • на эту же клейкую ленту нанести стеклоткань (именно в нее будут монтироваться светодиодные накладки);
  • обработать стеклоткань эпоксидной клейкой жидкостью (наносить ее следует 2-3 тонкими слоями);
    Заготовки для накладок
    Заготовки для накладок
  • убрать с поверхности все дефекты и неровности и дождаться полного высыхания (в большинстве случаев этот этап длится не менее 12 часов);
  • после высыхания клея заготовку следует снять и наметить на получившейся поверхности контуры будущего украшения;
  • вырезать заготовленный профиль ножом или ножницами;
  • отшлифовать заготовленную поверхность наждачной бумаги с мелкими зернами;
    Заготовки для накладок до и после шлифовки и грунтовки
    Заготовки для накладок до и после шлифовки и грунтовки
  • нанести грунтовой слой;
  • покрыть основной краской;
  • нанести специальный лак для защиты;
  • установить светодиодные заготовки на задние фары.

На этом тюнинг автомобиля ВАЗ 2114 можно считать завершенным.

Монтаж светодиодных светильников в задние фонари

В отличие от светодиодных накладок, устанавливаемых на внешней стороне фонарей автомобиля, диоды вставляются непосредственно в сами фары. При этом автовладельцу очень пригодятся навыки работы с таким инструментом, как паяльник. Перед началом тюнинга автомобилист должен подготовить диоды и плату. Если все будет выполнено правильно, то в следующий раз светодиоды будут легко подсоединяться к проводке ВАЗ 2114. Помимо прочего, должна быть монтирована схема стабилизации. Для ее изготовления лучшим выбором будут особые устройства-стабилизаторы, которые реализуются под кодом 7812. Они нужны для того, чтоб светодиоды во время работы в режиме габаритного освещения выдавали небольшую мощность, а во время простаивания — предельно возможную.

Если вы стремитесь к тому, чтобы сделать ваше авто максимально оригинальным, вы можете установить на задний фонарь светодиоды в виде стрелки, указывающей направо и налево соответственно. Это будет выглядеть весьма презентабельно и достигаться путем выкладывания светодиодных светильников в требуемой форме.

Оригинальные светодиодные фонари
Оригинальные светодиодные фонари

Тюнинг подобного рода требует большого количества инструментов и расходных материалов (особенно если речь идет о монтаже светодиодов своими руками). Нужно будет запастись:

  • набором светодиодных осветительных приборов (вместе с резисторами);
  • крепежными элементами для этих диодов;
  • липкой лентой;
  • веществом, выполняющим функции герметизатора (желательно на основе силиконовых соединений);
  • клеящим веществом на эпоксидной основе.

Многих начинающих автомобилистов в подобной ситуации будет интересовать вопрос, сколько всего светодиодов потребуется. Точный ответ на него дать невозможно, так как многое зависит от особенностей конкретного типа фонарей. В любом случае лучше купить несколько лишних светодиодов (они имеют неприятное свойство перегорать). В качестве рассеивателей рациональнее будет использовать светодиоды белого цвета. Для поворотников лучшим выбором будет оранжевый, для тормозных огней — красный, а для светильников заднего хода — прозрачный.

Монтаж светодиодов в задние фары ваз 2114 своими руками производится по следующему алгоритму:

  1. Извлечь фонарь из кузова автомобиля.
  2. Вытащить из фонаря рефлекторы и отражатели (после разрезания вы сможете до них добраться).
  3. Полностью разобрать задние фонари автомобиля, отделить стекла.
    Задние фонари, подготовленные для установки светодиодов
    Задние фонари, подготовленные для установки светодиодов
  4. Отметить фломастером места, где в будущем будут прикреплены светодиоды.
    Матрица установки светодиодов
    Матрица установки светодиодов
  5. Наклеить изнутри вырезанные из клейкой ленты круглые фрагменты.
  6. Вскрыть серебристой краской все поверхности огней-габаритов и стоп-сигнальных огней.
  7. После высыхания краски – убрать липкую ленту.
  8. Установить отражатели на клеющее вещество на эпоксидной основе.
  9. Вскрыть все вновь образовавшиеся стыки герметизирующим веществом.
    Установка светодиодов
    Установка светодиодов
  10. Прикрепить светодиодные платы к проводке автомобиля ВАЗ 2114 и разместить их во внутреннем каркасе фонаря.
  11. Монтировать стабилизационную схему (ее назначение будет заключаться в светодиодном соединении).
  12. Собрать блоки для управления поворотными огнями и соединить их с проводкой задней фары.
  13. Установить модули на клеящее эпоксидное вещество.
    Наборные светодиодные фонари на ВАЗ 3114
    Наборные светодиодные фонари на ВАЗ 3114

Если все оптические компоненты работают нормально, то тюнинг автомобиля ВАЗ 2114 можно считать завершенным.

Как изготовить диодное кольцо

Для того чтобы изготовить задний фонарь на основе диодного кольца, вам понадобится упоминаемый в этой статье клей на основе эпоксилиновых соединений. Базой для создания осветительного устройства будут сами диодные кольца или светодиодная лента. Корпус фары будет изготовлен из крупногабаритных или малогабаритных катафот, которые довольно-таки легко отыскать при желании на рынке. Также вам, безусловно, понадобится краска (выбирать можете исходя из личных эстетических предпочтений). Чаще всего для работы с автомобилями ВАЗ 2114 используется красящее вещество с оттенком хромированного изделия.

Для изготовления осветительного прибора следуйте такому алгоритму действий:

  • прежде всего — монтировать диодные кольца в подготовленные заранее цилиндры из жести (как правило, используются банки, оставшиеся от напитков или еды);
  • в банках — тщательно вырезать отверстия так, чтобы они стали похожими на колодцы. При этом колодцев должно быть два: наружный и внутренний. Если, например, банка подошла для внешнего колодца, то внутренний можно просто и дешево изготовить из покрашенного пол-литрового стакана из пластика;
    Цилиндр для монтажа диодных колец
    Цилиндр для монтажа диодных колец
  • установить в каждый внутренний колодец по одному стандартному катафоту советского производства. Они, помимо прочего, должны создавать подсветку в соответствии со стандартной схемой: проводники оранжевого цвета, светильники заднего хода белого цвета, противотуманные фары — красного. После этого в катафоте больших размеров может остаться определенное количество элементов, которые будут довольно выгодно смотреться внутри модуля. Все оставшееся место может быть задекорировано светодиодным кольцом;
    Цилиндр со смонтированным диодным кольцом
    Цилиндр со смонтированным диодным кольцом
  • установить отражатели диодных колец. При этом, чтобы их сцепление с кузовом было нормальным, вам понадобятся фиксирующие ребра из такого вещества, как эпоксилин;
    Монтаж отражателей диодных колец
    Монтаж отражателей диодных колец
  • стекла могут быть снабжены дополнительными поверхностями, закрепленными также при помощи эпоксилина.
    Светодиодные кольца на задних фонарях автомобиля
    Светодиодные кольца на задних фонарях автомобиля

Если этот алгоритм будет выполнен верно, тюнинг ВАЗ 2114 можно считать оконченным.

Все о передних, задних и противотуманных фонарях автомобиля ВАЗ 2114 и 2115

Исправные фары на ВАЗ 2114 отлично справляются с освещением дорожного полотна в любое время суток. При возникновении неисправности ухудшается сила луча, пропадает галка и появляются вредные засветки. Для безопасного вождения нужно следить за оптикой, проводить настройку и менять модули в случае повреждений.

Конструкция и эксплуатация

С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.

Демонтированный блок освещения

Устройство фары ВАЗ 2114 не отличается сложностью или современными решениями. Для замены ламп оптику не требуется демонтировать, а регулировка пучка осуществляется с помощью встроенных барашков.

К минусам передней оптики относится появление трещин на стекле из-за попадания камней или резкого перепада температуры при эксплуатации.

Передние фары

В продаже встречаются линзованные передние фары на ВАЗ 2114 под галоген и ксенон. Спортивные модификации прикрыты прозрачным стеклом с отсутствием рефлективных линий. Для формирования галки используется внутренний отражатель линзы. В такой оптике ВАЗ используется две отдельные лампы — на дальний модуль и ближний свет.

Заводская оптика

Устройство переднего фонаря, устанавливаемого заводом:

  • блок с отражателем для ближнего и дальнего луча;
  • отдельная лампа габаритных огней;
  • указатель поворота из прозрачного оранжевого пластика.

Отличительная черта — стеклянный щиток со специальными линиями, которые направляют пучок света на дорожное полотно.

При монтаже модифицированных фонарей требуется подключение дополнительного питания, блоков розжига и настройка угла положения луча. Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль.

К плюсам установки спортивной оптики относится  увеличение светового пятна, а к минусам – дополнительные манипуляции с проводкой и низкое качество предлагаемой замены.

Задняя оптика

Если штатная передняя оптика отличается надежностью и высоким качеством, то задние фонари ВАЗ 2114 часто капризничают и не работают должным образом.

Причины неисправностей:

  • плохое качество контактов;
  • попадание воды на плату;
  • тонкий пластик.

Осветительные элементы Lada

ВАЗ 2115 также страдает подобным недугом и требует постоянного внимания к задним блокам.

Из-за низкого качества контактной группы пропадает указатель поворотов, сигнал заднего хода или габарит. При намокании платы оптика работает неправильно и может моргать стоп-сигналом вместо указателя поворота. Пластик низкого качества изгибается при нагреве, из-за образовавшихся зазоров фонарь запотевает, а лампы светят тусклее.

Неисправности и ремонт

Чтобы выполнить ремонт фары ВАЗа, ее необходимо снять.

В случае с задними фарами следует заменить стандартные патроны и фишки на качественные, а стыки проклеить герметиком. Это избавит от проблем с контактами и неправильной работой модулей.

Читайте также:  Инструкция по изготовлению и монтажу обшивки в ГАЗели

Если не работают передние фонари ВАЗа, то нужно осмотреть:

  • фишки и проводку;
  • лампы;
  • состояние стекла.

При обнаружении проблем в проводке меняются неисправные детали. Перегоревшие световые элементы удаляются и монтируются новые. Если разбито стекло, то его не сложно переклеить на герметик или убрать дефект с помощью специального клея.

Если после всех работ плохо светят фары, то требуется замена оптики на новую. Для этого нужно определиться с производителем и приобрести комплект подходящих ламп.

Самостоятельная замена фар

Замена фар на ВАЗ 2114 не требует дорогостоящих инструментов. Для работ понадобится набор гаечных ключей и отвертки.

Для удобства следует подготовить автомобиль и материалы:

  1. Отмыть кузов и подкапотное пространство.
  2. Приобрести сухие салфетки.
  3. Приготовить наждачную бумагу для очистки контактов или новые фишки с защитой от попадания влаги.

Винт крепления оптики

Чтобы поменять фару спереди, нужно выполнить действия:

  1. Отключить клемму аккумулятора.
  2. Открутить четыре болта и снять пластик перед радиатором.
  3. Отключить фишки с оптики и поворотника.
  4. Отжать удерживающую пружину уголка указателя поворотов.
  5. Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.
  6. Открутить винты, удерживающие фару.
  7. Повернуть тягу корректора против часовой стрелки и отсоединить его.
  8. Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Существует метод снятия передней фары в сборе с «ресничкой». Для этого нужно дополнительно открутить три винта, удерживающих «ресничку», и вытащить блок в сборе.

Демонтаж задних фонарей своими руками:

  1. Отключить клемму батареи.
  2. Открыть багажное отделение и освободить пространство от лишних деталей.
  3. Отогнуть мягкую обшивку.
  4. Отключить штекеры.
  5. Открутить гайки со шпилек.
  6. Снять датчик заднего хода.
  7. Аккуратно вытащить фару наружу.

При откручивании гаек не следует торопиться. Случайно упавшая деталь под обшивку потребует дополнительной разборки багажника и займет лишнее время.

Варианты для замены

На конвейере автомобили ВАЗ комплектуются фарами «Бош» или «Киржач». Главное отличие — измененная конструкция, за счет которой обеспечивается точечное освещение оптикой от Bosch. Несмотря на все плюсы немецкая оптика недостаточно освещает дорогу непосредственно перед автомобилем. Поэтому такие фары лучше использовать совместно с противотуманками.

Тайваньские производители предлагают линзованные фары со светодиодными «ресничками», темной маской и улучшенным внешним видом. Линзы, настроенные под ксенон, имеют широкий пучок и увеличенную яркость. Для монтажа такой фары потребуется внедрение в штатную проводку. Посадочные места и крепеж доработке не подвергаются.

Линзованные огни

Заводские задние фонари ВАЗа быстро выцветают и выходят из строя. На прилавках магазинов можно найти достойную замену из Тайваня. Светодиодные фонари подключаются к штатной бортовой сети и работают под управлением электрической платы в водонепроницаемом корпусе. К плюсам доработки автовладельцы относят улучшение яркости, а также отсутствие проблем из-за попадания воды. Установка освещения не требует вмешательства в крепеж или электрические колодки.

Передние

Простое снятие фар с помощью подручных средств не занимает много времени. Деталь промывают мыльным раствором, оценивают состояние отражателя и при необходимости отклеивают защитный щиток. Для замены стекла на фаре:

  1. Снять деталь.
  2. Поместить фару в закрытую коробку с отверстием для фена.
  3. Нагревать коробку в течение 15-20 минут.
  4. Достать деталь и аккуратно оторвать расплавившийся герметик.
  5. Разобрать прикипевший щиток можно с помощью плоской отвертки.

Перед обратной сборкой очищается поверхность, наносится новый клей и аккуратно прикладывается стекло.

Оптика производителя «Бош»

При установке новой оптики следует воспользоваться прилагаемой в комплекте электросхемой и правильно соединить провода.

При демонтаже на ВАЗ 2115 используются тканевые перчатки. Фары следует вынимать аккуратно, чтобы не повредить лакокрасочное покрытие на бампере или крыльях.

Задние

Замена задних фонарей ВАЗ 2114 не требует переподключения штекеров и питания. Готовые диодные фонари предлагаются в разном оформлении, однако соответствуют заводскому методу крепежа.

Проверка штекеров на наличие коррозии предупредит возможное возникновение неисправностей и исчезновение контакта.

При включении задних противотуманных огней на панели приборов отображается оранжевая пиктограмма, как и в случае с заводской оптикой.

Противотуманные

При отсутствии противотуманных фар в переднем бампере их можно установить самостоятельно. Для этого потребуется:

  • кнопка на панель от комплектации ВАЗа с ПТФ;
  • новые фонари с хорошими показателями, например Bosch, Киржач;
  • медный кабель;
  • пластиковая гофра;
  • изолента;
  • нож;
  • затягивающиеся хомуты.

Схема подключения противотуманных фар, пластиковые ободки, лампы идут в наборе. Дополнительно придется приобрести реле и плавкую вставку в блок предохранителей.

Элемент освещения дорожного полотна

Установка противотуманных фар:

  1. Снять защиту двигателя.
  2. Отметить места крепления шаблоном из набора.
  3. Вырезать отверстия.
  4. Установить внутренний крепеж и внешние очки.
  5. Прикрутить оптику.
  6. Проложить питание согласно схеме.
  7. Подключить контакты и кнопку в салоне.
  8. Аккуратно спрятать провода в гофру.

Монтаж противотуманок требует знания электрических схем. Если опыта не хватает, то можно обратиться в специализированный сервис.

Монтаж ксенона в ПТФ требует установки дополнительных блоков. Газоразрядные лампы в противотуманках ВАЗа способны лучше освещать дорогу, однако слепят встречных водителей. Штатный рефлектор не способен справляться с кустарно установленными лампами.

При замене фонарей своими руками важно соблюдать осторожность. Заводские фары не потребуют дополнительных работ, а сторонняя оптика подключается через вмешательство в бортовую систему машины.

Источник

  • infokuzov.ru/remont/zadnie-fonari-vaz-2114
  • okuzove.ru/osveshhenie/tyuning-zadnix-far-na-vaz-2114.html
  • ladaautos.ru/vaz-2114/kak-sdelat-tyuning-zadnix-fonarej-na-vaz-2114-svoimi-rukami.html
  • drive2.ru/l/453438596368565035/
  • luxvaz.ru/vaz-2114/236-zadnie-fary.html
