1. Отворачиваем кожух ремня ГРМ;

Внутри кожуха масляные подтёки, брызги антифриза.

2. Воротком с головкой на 19, за болт крепления шестерни распредвала, в нейтральном положении КПП, прокручиваем по часовой или против (нет разницы) шестерню, выставляя риску шестерни с отливкой в 0. Риска шестерни распредвала должна совпасть с риской маховика;
3. Воротком с головкой на 19, ослабляем гайку ролика натяжителя ремня ГРМ, тем самым ослабляем натяжение ремня, снимаем его (ремень) с шестерни распредвала. До конца отворачиваем гайку ролика натяжителя, затем снимаем переднюю шайбу, снимаем ролик (крутим его в руке, проверяем на люфт и на разбитие), снимаем заднюю шайбу (толстая, потерять ни в коем случае её нельзя!);
4. Ослабляем натяжку ремня генератора и снимаем ремень. Гайка на 13 вверху, слева на генераторе, болт на 10 вверху, гайка на 13 внизу, справа;
5. Отворачиваем шкив коленвала. Прикручен болтом крепления на 19. Подобраться к болту сложно. Открутить ещё сложнее. Я работал с ямы. Чтобы открутить болт понадобится торцевой ключ с головкой на 19 + к ключу нужен рычаг (труба на рукоять ключа) для предания усилия на отворачивание. Моя яма не широкая, рычаг бы упирался в пол гаража. Мой выход из этой ситуации. Поддомкратил машину, снял колесо, подложил колесо под порог машины, на колесо уложил доски для предания высоты подпорки, опустил автомобиль на данную конструкцию, распределив вес на подпорку и на домкрат. Под колёса установил каблуки. Данное действие произвёл с целью подстраховки соскока автомобиля с домкрата в момент отворачивания болта крепления шкива.

Подпорка

Инструмент для работы крестообразный балонный ключ, где на одном конце квадрат с подпружиненным шариком, на который одел удлинитель из набора инструментов и головка на 19.

Изобретение на 5+

Друг, он же помощник, выставляет 4 скорость, не выжимает сцепление! жмёт тормоз. Я же, находясь у правого колеса, пользуясь инструментом, срываю болт крепления шкива и спокойно его выкручиваю. Снимаю шкив.

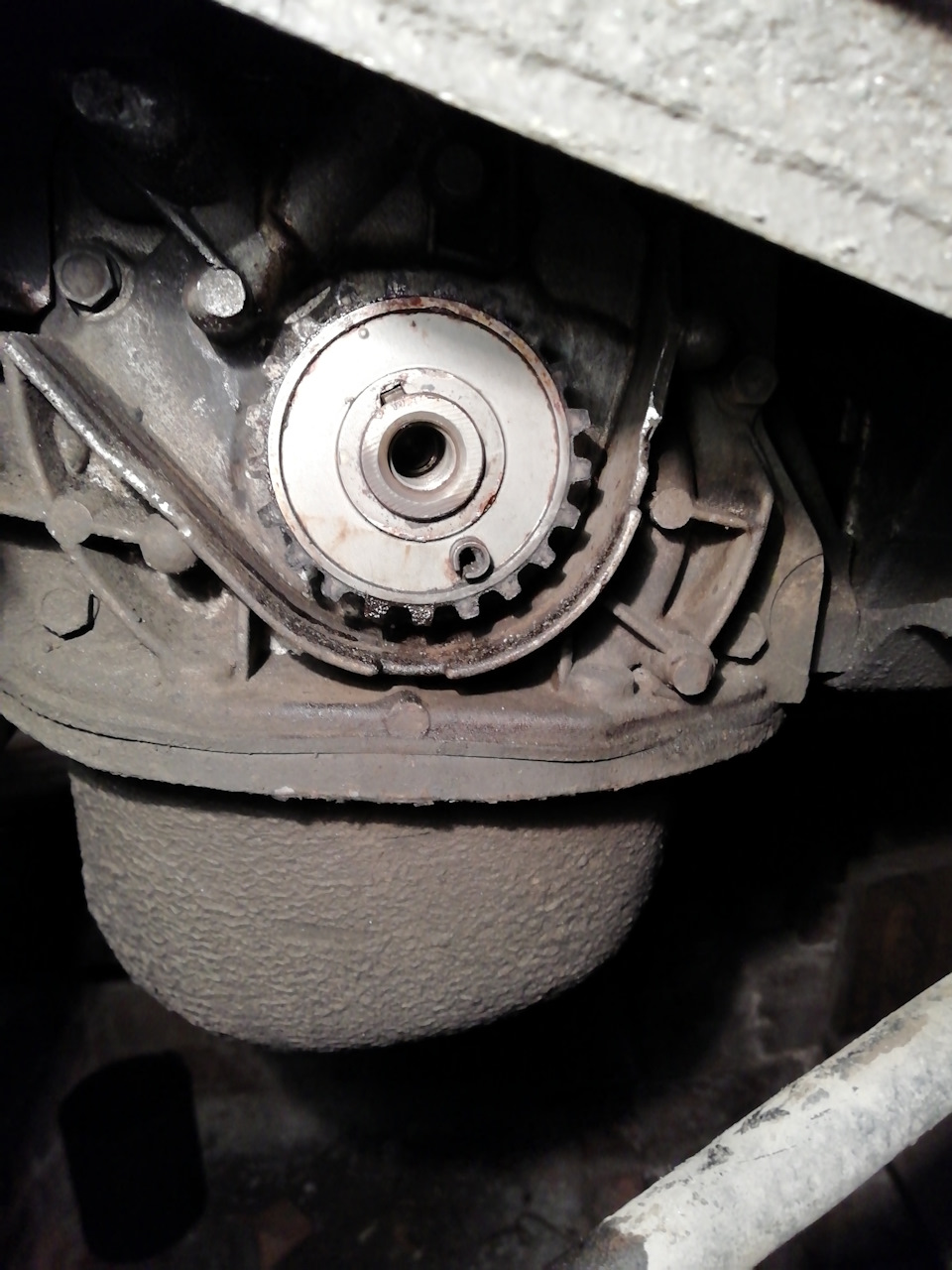

6. Снимаем шестерню коленвала. Хорошо иметь в инструменте съёмник. У меня его нет. Пробовал сдёрнуть шестерню отверткой шлицевой разных длин, толщины и т.п. ничего не получалось. Хорошо получилось сдёрнуть зубилом.

Инструмент на 4+

Шестерня снята. Аккуратно, не потеряйте шпонку!
Мы дошли до сальника.

Сколотый кожух шестерни коленвала — не мой косяк, предыдущий рукожоп.

Видим маслянистые выделения на сальнике. Соответственно его под замену.
Выковыриваем сальник шлицевой отвёрткой. Без фанатизма, удаляться должен без труда.

Вычищаем колодце от сора, пыли, грязи, масла.

Берём новый сальник. Внешний его диаметр промазываем герметиком. Внутренний диаметр промазываем моторным маслом. Устанавливаем. Насаживаем не как кольцо на палец, а постепенно, надавливая на сальник, идя по кругу, чтобы не утопить обжимной уплотнитель вовнутрь. Излишки герметика вытираем.

Для надежности, подыскать трубу схожую с диаметром сальника или взять головку на 30 и легко вдавить его.

Замена произведена.

Как на ваз 2114 происходит замена сальника коленвала

Что делать, если вы заметили утечку смазочной жидкости из картера двигателя ВАЗ-2114? В первую очередь мы рекомендуем открыть крышку газораспределительного механизма и убедиться в целостности переднего сальника коленвала, из-за которого данная проблема возникает чаще всего. Для ее устранения будет достаточно заменить изношенную или поврежденную деталь.

Как выполнить процедуру замены? Сделать это можно двумя разными способами. Можно просто извлечь манжету с помощью отвертки, обойдясь без демонтажа масляного насоса, и таким же образом осуществить установку нового сальника. Данный метод не отнимает много времени, однако требует предельно аккуратности и наличия хотя бы минимального опыта в ремонте авто. Если вы не уверены, что сможете осторожно вытащить деталь, не повреждая окружающие ее комплектующие, лучше пойти тем путем, который рекомендует производитель. Именно его мы подробно опишем ниже.

Какие инструменты потребуются для замены сальника

Производитель ВАЗ-2114 требует, чтобы замена переднего или заднего сальника коленвала выполнялась исключительно после снятия масляного насоса, что сводит к минимуму любые риски повреждения находящихся рядом с ним деталей. Поэтому вам потребуется найти гараж со смотровой ямой и загнать на нее свой автомобиль, а также подготовить следующие инструменты и принадлежности:

  • запасные части. Помимо нового уплотнителя коленвала, потребуется заменять еще и прокладку масляного насоса;
  • торцовые головки и рожковые ключи;
  • таз для сливаемого моторного масла, а также новую смазочную жидкость, которую нужно будет залить после установки детали;
  • молоток и отвертку с плоским жалом;
  • герметик.

Также вам потребуется домкрат, чтобы снять переднее колесо и получить доступ к защите картера двигателя.

Как выполняется замена сальника

ЗаменаЕсли вы уже имеете опыт в разборке авто, то описанная ниже процедура вряд ли покажется вам сложной. После снятия колеса и защиты двигателя замена уплотнителя коленвала осуществляется всего в несколько этапов:

  • открываем капот и отвинчиваем защитную крышку ремня газораспределительного механизма, чтобы получить доступ к шкивам распредвала и коленвала;
  • вручную вращаем валы таким образом, чтобы метки на их шкивах совпали;
  • демонтируем ремень ГРМ вместе со шкивом;
  • снимаем шкив коленчатого вала;
  • отвинчиваем крышку картера и полностью сливаем масло в заранее подготовленную емкость;
  • снимаем поддон мотора ВАЗ-2114, масляный насос и маслоприемник. Последний необходимо очень тщательно осмотреть на предмет механических повреждений;
  • для извлечения сальника можно использовать две отвертки либо просто вытащить его вручную;
  • снимаем также прокладку масляного насоса;

После этого выполняется замена уплотнителя и прокладки ВАЗ-2114, а также сборка всех узлов и механизмов в обратном порядке. При этом вы должны знать, что иногда манжета не сразу садится на свое место. Чтобы устранить проблему, нужно, во-первых, аккуратно протереть гнездо сальника коленчатого вала, удалить грязь и следы смазочной жидкости, а во-вторых, очень аккуратно установить деталь, используя молоток и оправку. Будьте предельно аккуратны, чтобы не разрубить манжету.

Замена уплотнителя коленчатого вала ВАЗ-2114 выполняется вместе с установкой новой прокладки масляного насоса. Последнюю перед монтажом желательно обработать графитовой смазкой, значительно продлевающей срок эксплуатации уплотнителя. Также не забудьте хорошо протереть прокладку поддона картера и смазать ее тонким слоем герметика, чтобы исключить утечку смазочной жидкости.

Как поменять сальник коленвала на ваз 2114 видео и пошаговое руководство

Эту деталь вряд ли можно назвать самой важной в двигателе автомобиля. Но неприятностей автолюбителю она может доставить много. Речь сейчас идёт о сальнике коленвала, который, как показывает практика, изнашивается намного быстрее остальных частей двигателя ВАЗ-2114 с 8 клапанами. Добраться до этой детали не так просто. О том, как произвести замену сальника правильно, мы и поговорим в этой статье.

Назначение сальника коленвала

Сальник распредвала

Сальник распределительного вала автомобиля ВАЗ 2114

Оно состоит в том, чтобы удерживать масло в двигателе и не позволять ему вытекать через отверстие для коленвала. Находится этот сальник под защитными крышками двигателя, и его невозможно увидеть, просто открыв капот автомобиля.

Причины замены

Главная причина замены – подтекание масла. Но тут необходимо сделать одно пояснение. Если спереди, на картере двигателя, видны масляные потёки, это ещё не значит, что неисправен именно сальник. Первым делом автовладельцу следует убедиться в том, что вентиляционная система картера исправна. Если она (или шланги) забиты грязью, то сальник менять рано. Если же вентиляция в порядке, а масло всё равно идёт — причина однозначно в сальнике, и его нужно срочно менять.

Необходимые инструменты

  1. Новый сальник коленвала автомобиля ВАЗ-2114.
  2. Комплект торцовых головок с воротком.
  3. Комплект рожковых ключей.
  4. Отвёртка с плоским жалом средних размеров.
  5. Смазка на основе графита.
  6. Ёмкость для моторного масла (лучше всего подойдёт небольшой таз).
  7. Герметик.
  8. Ёмкость с новым моторным маслом.
  9. Новая прокладка для масляного насоса ВАЗ-2114.
  10. 2 домкрата.
  11. Противооткатные башмаки.
  12. Молоток.

Последовательность действий на ВАЗ-2114 с 8 клапанами

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса устанавливаются противооткатные башмаки. Правое переднее колесо поддомкрачивается и снимается с помощью торцового ключа. Также снимается защита двигателя.
  2. Открывается капот автомобиля и снимается крышка ремня ГРМ. Теперь имеется доступ к шкивам коленвала, распредвала и к самому ремню.
    Крышка ГРМ ВАЗ 2114 снята

    Крышка ГРМ снята, видны шкивы коленвала и распредвала

  3. Перед дальнейшими операциями 1 цилиндр двигателя выставляется в верхнюю мёртвую точку. Для этого распредвал и коленвал вращаются до тех пор, пока метки на их шкивах не совместятся с метками на крышке корпуса ГРМ.
    Шкив распредвала ВАЗ 2114 выставлен по метке

    Выставление шкива по меткам для вывода 1 цилиндра в ВМТ

  4. Теперь снимается ремень ГРМ. Чтобы избежать повреждений, ремень предварительно ослабляется. Для этого с помощью ключа на 10 снимается правый подкрылок автомобиля. Открывается доступ к ремню генератора и к его шкиву. Ремень и шкив снимаются. После этого ослабляется натяжной ролик ремня ГРМ и ремень снимается.
  5. Далее снимается шкив коленвала, после чего откручивается заглушка на сливном отверстии двигател, и моторное масло сливается в заранее подставленную ёмкость. После этого снимается поддон двигателя, который крепится на 16 болтах.
    Поддон двигателя ВАЗ 2114 снят

    Поддон с двигателя снят, масло слито

  6. После этого снимается маслоприёмник. Он тщательно осматривается на предмет засоров и загрязнений. Если таковые обнаруживаются, то маслоприёмник продувается сжатым воздухом.
  7. Теперь снимается масляный насос. Для этого откручивается 6 болтов, которыми он крепится к блоку.
    Крепление масляного насоса ВАЗ 2214 откручено

    Откручены болты на масляном насосе, его можно снимать

  8. Как правило, старая прокладка под масляным насосом к моменту замены сальника тоже изнашивается. Так что куски старой прокладки тщательно отскребаются отвёрткой и выбрасываются.
  9. После снятия масляного насоса открывается доступ к сальнику коленвала. Он извлекается из гнезда пальцами. Если вручную вынуть старый сальник не получается, для его вытаскивания используется пара плоских отвёрток, которыми он поддевается с противоположных краёв.
  10. Гнездо сальника тщательно протирается ветошью. После этого туда устанавливается новый сальник. Как правило, он не садится на место сразу. Поэтому для его полной посадки в качестве оправки используется торцовая головка на 32. Она устанавливается на сальник, после чего по ней наносится несколько точных ударов молотком.
    Новый сальник коленвала ВАЗ 2114 установлен

    Сальник коленвала установлен на штатное место

  11. После этого производится обратная сборка всех узлов, а в двигатель заливается новое моторное масло.

Видео: советы мастера по замене на 14-й модели

Важные моменты

    • Пытаясь посадить на место новый сальник с помощью оправки и молотка, ни в коем случае нельзя наносить слишком сильные удары, поскольку оправка просто разрубит сальник.
    • Перед тем как устанавливать на место масляный насос, внешнюю кромку нового сальника необходимо обильно смазать маслом.
  • Перед тем как ставить новую прокладку под масляный насос, на неё с обеих сторон необходимо нанести тонкий и равномерный слой графитовой смазки.
  • Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого на неё следует нанести тонкий слой герметика.

Как видно из этой статьи, заменить сальник несложно. Куда сложнее до него добраться. Чрезвычайно важным моментом в перечисленных выше операциях является выставление 1 цилиндра в верхнюю мёртвую точку. Если этого не сделать, вся дальнейшая сборка двигателя будет неправильной, и при запуске можно повредить все клапана. А на их замену уйдёт намного больше времени и денег.

Замена переднего сальника коленвала ваз 2114 8 клапанов

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя.

Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

признаки утечки масла через передний сальник
Признаки утечки масла через передний сальник

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

  1. Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
  2. Течь с заглушки масляного канала под кожухом ГБЦ.
  3. Течь с сальника распредвала.
  4. Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

  1. Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
  2. Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
  3. При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

В любом случае вместе с заменой сальников лучше проверить состояние узлов, с которыми может быть связана их негерметичность.

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

Алгоритм таков:

  • снять защитные крышки картера и ГРМ;
  • совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
  • снять ремень ГРМ;
  • демонтировать шкив и убрать ремень генератора;
  • снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
  • удалить маслонасос (предварительно слить масло);
  • оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
  • запрессовать новый сальник головкой подходящего размера.
запрессовка переднего сальника коленвала
Запрессовка переднего сальника коленвала

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

  • разделить двигатель и КПП;
  • снять сцепление и маховик;
  • вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Самостоятельная замена сальника коленвала на ВАЗ 2114

Сальник коленчатого вала — далеко не самая надежная делать в конструкции любого автомобиля. Потому его замена на 8 клапанной ВАЗ 2114 проводится достаточно часто.

Схема привода распредвалаСхема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

  • Торцевая головка на 10 миллиметров;
  • Гаечный ключ на 10 миллиметров;
  • Оправка;
  • Отвертка.

Поддеваем отверткой

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

  1. Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
  2. Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
  3. Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
  4. Возвращается на место масляный насос.

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Есть и визуальный метод определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Капнув в воду масло, подтекающее на дисках сцепления, следите за его поведение. Если масло растечется и превратится в радужную пленку — это масло из коробки передач. А если масло останется в воде в виде зерновидной капли, речь идет о моторной смазывающей жидкости.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

  1. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
  2. Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
  3. Далее снимается задний щиток картера сцепления с направляющих втулок.
  4. Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
  5. Так вы сумеете снять держатель.
  6. Сальник выпрессовывается из своего держателя.
  7. Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
  8. Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
  9. Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
  10. Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
  11. Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
  12. Аналогичной обработке подвергается фланец коленвала.
  13. Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
  14. Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
  15. Закрутите обратно болты держателя.
  16. Заверните назад крепежные болты картера мотора.
  17. Поставьте задний щиток картера сцепления обратно на направляющие втулки.
  18. Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.
