ОСОБЕННОСТИ КОНСТРУКЦИИ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Кроме определённого функционального назначения, приборная панель ВАЗ 2114 выполняет ещё и эстетическую функцию. Именно её больше всего видит водитель и передний пассажир, она первая бросается в глаза при посадке в салон автомобиля. При выполнении тюнинга салона невозможно обойтись без модернизации торпедо. Перед тем как это сделать, надо ознакомиться с характеристиками приборной панели, особенностями конструкции и основными составляющими, входящими в её состав.

Особенность панели ВАЗ 2114 в том, что она оснащена электронными приборами. В отличие от своего предшественника ВАЗ 2109, где подсветка панели была снаружи, здесь она освещается изнутри. Во время работы автомобиля на приборной панели отображаются 19 характеристик технического состояния авто, основные из них — пробег, скорость, обороты и температура двигателя, уровень топлива.

Приборная панель

На приборной панели ВАЗ 2114 отображается 19 характеристик

Слева на приборной панели расположен датчик температуры. Его красная зона находится в пределах 105–130 °C. Дальше находится тахометр, спидометр и датчик уровня топлива.

ДЛЯ ЧЕГО ВЫПОЛНЯЕТСЯ ТЮНИНГ ТОРПЕДЫ И ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Хотя штатная приборная панель ВАЗ 2114 выглядит довольно привлекательно и сделана из качественного пластика, часто владельцы стараются её тюнинговать и сделать свой автомобиль эксклюзивным, неповторимым, чтобы он отличался от аналогичных авто. Кроме этого, правильно выполненный тюнинг позволяет более комфортно себя чувствовать в салоне.

КАК СНЯТЬ ТОРПЕДО

Чтобы проще было демонтировать торпедо ВАЗ 2114, надо ознакомиться с его конструкцией. Приборная панель включает в себя такие элементы:

  1. Основа торпедо.
  2. Накладки.
  3. Кронштейн.
  4. Заглушка.
  5. Пепельница.
  6. Две поперечины.
  7. Правый экран торпедо.
  8. Щиток, закрывающий доступ к проводке.
  9. Центральный кронштейн.
  10. Левый экран панели приборов.
  11. Левая поперечина.

    Торпедо ВАЗ 2114

    Элементы, входящие в состав торпедо ВАЗ 2114, располагаются в определённой последовательности

Перед тем как приступить к проведению тюнинга приборной панели, её сначала надо снять. Для этого понадобятся:

  • набор ключей;
  • плоские и крестообразные отвёртки;
  • фонарик.

Полный демонтаж торпедо выполняется в таком порядке:

  1. Снимают левый экран. При помощи отвёртки откручивают 3 крепёжных винта.

    Снятие левого экрана

    Левый экран консоли ВАЗ 2114 снимается крестовой отвёрткой
  2. Демонтируют правый экран. Он крепится 5 винтами.
  3. Снимают магнитофон. Для этого отключают минусовый провод от аккумулятора. Вытягивают магнитофон и отключают от него колодку с проводами.
  4. Отключают провода от прикуривателя и подсветки пепельницы, после чего также снимают.
  5. Снимают рычаги управления заслонками печки, делают это с помощью плоской отвёртки и рукоятки её выключателя.

    Снятие рычагов управления заслонками печки

    Для снятия рычагов управления заслонками печки используют отвёртку
  6. Демонтируют щиток центральной консоли. Откручивают 4 самореза, расположенные в её левой и правой части, после чего снимают пластиковую накладку. Рядом с кнопкой обогрева заднего стекла есть заглушка, её вытягивают и откручивают саморез. Теперь снимается накладка и можно вынимать приборный щиток.

    Демонтаж центральной консоли

    Открытая торпеда — есть доступ к необходимым элементам
  7. Отсоединяют стойки панели от пола. Откручивают все саморезы, а также снимают поперечину.

    Демонтаж стойки панели

    Демонтаж стойки панели проводится при помощи ключа
  8. Вытягивают из гнезда торпедо промежуточный корпус.
  9. Отсоединяют сопла вентиляционной и отопительной системы и откручивают крепления кронштейна.
  10. Снимают все элементы, в том числе колодку АПС, главный цилиндр, жгуты. Это делают, когда панель будет полностью удаляться.
  11. Убирают измерительные приборы. Консоль поддевают при помощи отвёртки, откручивают тросик от спидометра, отсоединяют провода, но запоминают последовательность их подключения.
  12. Демонтируют накладки, заходящие на лобовое стекло.
  13. Снимают консоль.

    Снимают торпедо

    На последнем этапе окончательно снимают торпедо

Такой порядок выполнения работ предусмотрен только в случае полной замены торпедо. Когда надо заменить или тюнинговать отдельные элементы, достаточно обеспечить доступ к выбранным деталям.

ВАРИАНТЫ ТЮНИНГА

Выполнить тюнинг можно несколькими способами:

  • обтянуть панель кожей;
  • покрасить;
  • установить накладки;
  • комбинировать материалы.

Перед тем как самостоятельно проводить тюнинг приборной панели, надо ознакомиться с правилами и паспортом автомобиля. Нельзя использовать для обтяжки панели мех или обычную ткань, краска должна быть автомобильной. Это связано с работой печки, так как в результате действия высокой температуры обычная краска и описанные материалы начнут распадаться и выделять вредные вещества.

Тюнинг приборной панели

Перед тем как самостоятельно проводить тюнинг приборной панели, надо ознакомиться с правилами и паспортом автомобиля

Надо серьёзно подходить и к выбору цветовой гаммы. При этом учитывается цвет чехлов, отделка салона. Если чёрный и белый сочетаются в любых вариантах, то при подборе других оттенков надо пользоваться специальными таблицами цветовых сочетаний.

ПОКРАСКА ПАНЕЛИ

Одним из самых простых и доступных вариантов тюнинга приборной панели ВАЗ 21114 является её покраска. Здесь всё можно сделать своими руками.

Порядок покраски торпедо:

  1. Поверхность качественно очищается от пыли грязи. Для этого используют мягкую губку и обычный мыльный раствор.
  2. Обрабатывается мелкой наждачной бумагой (P240, P280, P320, P360), это поможет улучшить адгезию краски. А также панель обезжиривается при помощи специального средства для пластика, если его нет, то можно использовать составы на основе уайт-спирита, средства для мытья посуды или влажные салфетки для рук.
  3. Наносится герметик. Делают это в местах соприкосновения панели с другими элементами кузова.
  4. Выполняется покраска.

    Покраска

    Чтобы качественно покрасить панель ВАЗ 2114, её надо демонтировать

Краску можно наносить кисточкой валиком или пульверизатором. В любом случае если панель не снимается с автомобиля, надо полностью закрыть все участки, которые краситься не будут. Для этого используют малярный скотч. Чтобы качественно покрасить торпедо, рекомендуется демонтировать с автомобиля. Хотя это и простой способ переделки приборной панели, работу надо выполнять аккуратно, и если сомневаетесь в своих способностях, то лучше доверить это профессионалам.

ОБТЯЖКА ПАНЕЛИ

Ещё один вариант тюнинга приборной панели — обтяжка искусственной или натуральной кожей, карбоном.

Порядок обтяжки торпедо:

  1. Проводится демонтаж приборной панели.
  2. Готовится выкройка. Для создания выкройки на определённый элемент панели его снимают и вырезают необходимый кусок материала в соответствии с формой, которую будут оклеивать, делают это с небольшим припуском.

    Выкройка материала

    Выкройку делают в соответствии с формой оклеиваемого элемента
  3. Торпедо очищается от грязи и обезжиривается.
  4. Оклеивается панель. Клеящий состав выбирают с учётом материала, используемого для оклейки, чтобы не повредить его при взаимодействии. Надо учитывать, что панель сильно нагревается на солнце, поэтому клей должен выдерживать высокую температуру. Для этого подходит однокомпонентный полихлоропреновый клей, его надо прогревать до 60 °C, чтобы обеспечить надёжное соединение («Клей-88», GTA Boterm, Mah). Полиуретановый клей греть не надо, это может быть «Момент» (хорошо подходит для кожзама), Kaiflex K414, «Титан», «Демоскол».

    Обтяжка

    Чаще всего обтяжка панели проводится искусственной или натуральной кожей, карбоном

ВИДЕО: ОБТЯЖКА ПАНЕЛИ КАУЧУКОВЫМ МАТЕРИАЛОМ

УСТАНОВКА НАКЛАДОК

Можно преобразить приборную панель ВАЗ 2114 при помощи специальных накладок. Они продаются практически во всех автомагазинах. Такой вариант тюнинга позволяет изменить цвет подсветки. Это происходит за счёт использования прозрачных элементов и световых фильтров разного цвета. Устанавливать такие накладки надо правильно, чтобы не произошёл перекос или смещение, иначе подсветка приборов будет неравномерной. Также надо учитывать, что в случае установки слишком тёмных световых фильтров, мощности заводских лампочек будет недостаточно, и они не смогут через такие накладки нормально освещать приборы.

Накладки

Приборную панель можно преобразить при помощи специальных накладок

Кроме этого, можно установить мягкие накладки на панель приборов. В отличие от жёсткой стандартной панели, они обладают лучшим шумопоглощением, более устойчивы к царапинам и имеют полочку для мелких вещей. Стоимость накладки панели приборов составляет 1200–1500 рублей.

Накладка на панель приборов

На панель приборов можно установить мягкую накладку

УСТАНОВКА ЕВРОПАНЕЛИ

Сравнительно недавно на ВАЗ 2114 начали устанавливать приборные панели европейского образца. Они обладают более современным дизайном и выполнены из высококачественных материалов, поэтому стали очень популярными у владельцев ВАЗ 2114 старого образца.

Европанель

Европанель обладает более современным дизайном и выполнена из высококачественных материалов

Установить европанель несложно, так как она предназначена именно для ВАЗ 2114 и просто монтируется на место старой панели. Наличие нескольких ящиков для мелких вещей делают такое решение более удобным. Среди недостатков европанели владельцы отмечают довольно тугое перемещение рычагов управления отопителем.

ВИДЕО: МОНТАЖ ЕВРОПАНЕЛИ

УЛУЧШЕНИЕ ПОДСВЕТКИ

Для достижения неповторимого визуального эффекта, одним из вариантов тюнинга торпедо является изменение подсветки приборов.

Порядок проведения работ:

  1. Снятие приборного щитка.
  2. Демонтаж защитного стекла.
  3. Снятие стрелок.
  4. Демонтаж штатной накладки.
  5. Замена стандартных лампочек. На заводе устанавливают подсветку зелёного цвета. Её можно поменять, чтобы подсвеченная приборная панель гармонировала с остальной отделкой торпедо и салона автомобиля. Обычно для этого используют разноцветные светодиоды в пластиковом патроне, DSM-светодиод или светодиодные ленты. Надо учитывать, что напряжение электросети автомобиля 12 В, а светодиоды работают от питания в 2–3,5 В (это зависит от цвета) и имеют полярность. Если её перепутать, то светодиоды сразу перегорят. Можно приобрести уже готовые кластеры, рассчитанные на 12 В, или сделать такой кластер самостоятельно. Для этого последовательно соединяют несколько диодов, чтобы достичь необходимого напряжения. Если взять 3 диода по 3,5 В, то надо ещё дополнительно установить сопротивление на 100–150 Ом.

    Подсветка

    Изменение подсветки приборной панели позволяет улучшить её внешний вид
  6. Обратная сборка конструкции.

ВИДЕО: ИЗМЕНЕНИЕ ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ

ТЮНИНГ ПРИБОРНЫХ СТРЕЛОК

Достаточно просто реализовать такой вид тюнинга приборной панели, как усовершенствование стрелок приборов. В стандартном оформлении подсветка отопительного оборудования жёлтая, кнопки — зелёные, индикаторы — оранжевые. Многим это не нравится, так как напоминает попугая и мешает комфортно себя чувствовать во время езды в ночное время.

Для усовершенствования приборных стрелок надо разобрать приборный щиток и под каждую стрелку установить светодиод красного, синего или другого цвета. Чтобы свет не рассеивался, на диод надевают кусочек термоусадочной трубки. Провода от диода подключают к подсветке отопителя. В результате таких изменений приборные стрелки светятся насыщенным цветом.

Подсветка стрелок

Можно выполнить дополнительную подсветку стрелок

ОПЫТ АВТОЛЮБИТЕЛЕЙ

На десятке и на 14-й абсолютно идентичные панели. Себе сразу поставил накладку и все лампочки поменял на светодиоды… и вообще светодиодов навтыкал везде, где можно. Энергопотребление на машине упало в разы!!!

Denishttp://www.2114.ru/forum/showthread.php?t=73

Накладка — это комбинация стрелок одинаковая, ставицца поверх родной ничего лишнего снимать не надо, всё что продаецца готовое типа новая панель в основном *издеж, берут стандартную панель Ваза, ставят туда вставки и продают рублей на 5 дороже.

Алик 115http://www.2114.ru/forum/showthread.php?t=73

Прошло уже 3,5 года, панель чувствует себя замечательно) краска не облупается, всё отлично в этом плане) Можно красить смело.

mr-ruslan89https://www.drive2.ru/l/8309496/

Народ я в общем нашёл для себя простое решение. Продаётся такая краска называется BMWSHWARTSMATT ну или что такое (точно не помню). Краска специально предназначена для окраски торпедо в чёрный матовый цвет (Получается один в один как на БМВ. Отсюда и название 😀 ) Продаётся она у официалов БМВ стоит около 1000 рублей за балон на торпеду и обшивки салона для ВАЗ 2114 потребовалось 4 баллона. Так как работаю в Ланд Ровере у нас краска есть по закупке выходит около 700 рублей. На тепло реагирует параллельно, не воняет в машине получается запах БМВ )))

Bimmerhttp://club2108.ru/forum/viewtopic.php?id=2757

Подсветка стрелок — это прикольно. Я себе когда-то хотел сделать, но потом как-то передумал, просто решил не возиться. А варианты модернизации панели действительно нормальные.

Bojarinhttp://vsepoedem.com/story/panel-vaz-2114-vozmozhnye-varianty-modernizacii

Европанель, бесспорно, хорошая. Но всё равно она через время начинает скрипеть, тут, как ни крути.

2108http://vsepoedem.com/story/panel-vaz-2114-vozmozhnye-varianty-modernizacii

Вариантов изменения приборной панели много и каждый владелец может выбрать подходящий для себя. Практически все работы можно выполнить самостоятельно. Специалисты указывают, что не стоит самостоятельно срезать выступающие части или наращивать дополнительные стенки. Это связано с тем, что при разработке заводской панели проводятся определённые расчёты, позволяющие сделать её безопасной как для водителя, так и для пассажиров.

Панель приборов, она же «торпеда» –  важнейшая часть интерьера автомобиля, которая во многом определяет комфорт как водителя, так и пассажира переднего сидения.

Торпеда ВАЗ 2114
Торпеда ВАЗ 2114

К «торпеде» предъявляются три ключевых требования:

  1. Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
  2. Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
  3. Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Стоит отметить, что дизайнеры, работающие над приборной панелью ВАЗ 2114, постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

СОСТАВЛЯЮЩИЕ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем. Также немалое внимание уделено и комфорту переднего пассажира.

Тюнинг приборной панели
Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

  1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
  2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
  3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
  4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
  5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
  6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле  рычага переключения передач.

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Устройство приборной панели

Разберемся с её составляющими:

  1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
  2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
  3. Фиксирующие кронштейны;
  4. Заглушки;
  5. Пепельница;
  6. Правая опорная рама (поперечина);
  7. Правый щиток закрывающий кабеля проводки;
  8. Щиток приборов ВАЗ 2114;
  9. Центральный кронштейн;
  10. Левый щиток проводки;
  11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

  • Плоская и крестообразная отвертка;
  • Набор ключей;
  • Фонарик;

Если «торпеда» гремит, и планируется проклейка панели, необходимо запастись клеящейся основой, либо нерасширяющейся монтажной пеной для уплотнения.

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

  1. В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
  2. Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше. Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
  3. Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
  4. Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
  5. Вынимаем ручки управления печкой. Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
  6. Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
  7. С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
  8. Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
  9. Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
  10. Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
  11. С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
  12. Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
  13. Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;
  14. Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Торпеда от приоры на ваз 2114

Торпеда на ваз 2109 от ваз 2114

Тюнинг торпеды ваз 2114

Сказать что салон 2109 неприглядный – не сказать ничего. Просто отвратительный
Что низкая панель, что высокая — все страшное и неудобное. Низкая годится только для любителей реставрации и стиля, высокая только на свалку.

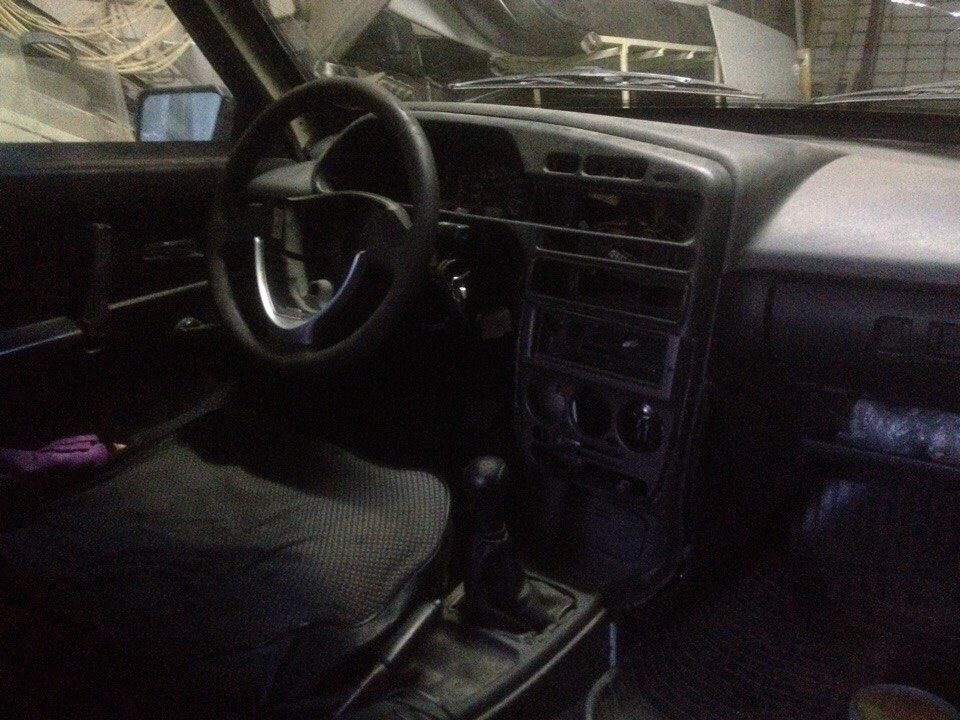

Машина мне досталась с низкой панелью да ещё и под стремной скрипучей накладкой прикрученой строительными саморезами. Естественно долго мириться с этим я не мог и стал присматривать себе панель 2114 и попутно листать драйв, готовится материально и теоретически так сказать.
Все покупалось по отдельностью (парариз, приборка, коса) и максимально дёшево, но в лучшем виде. Панель с пластиковым верхом (гладкая) и приборка vdo 2 окошка.
В установке самой панели нет ни каких проблем — снял-поставил, а вот с проводкой придётся помудрить. Но не об этом сейчас.

Все хорошо в панели 2114 но очень неудобно расположение магнитолы возле ручки кпп и нет подстаканников, а я к ним так привык в Акценте. В дальних разъездах и ранних подъемах крайне необходимая опция)
Так и было придумано – врезать подстаканники от акцента в бороду вместо пепельницы.

Наши руки не для скуки, и уж точно не поднимутся за банальщину. А за оригинальные идеи всегда двумя руками)

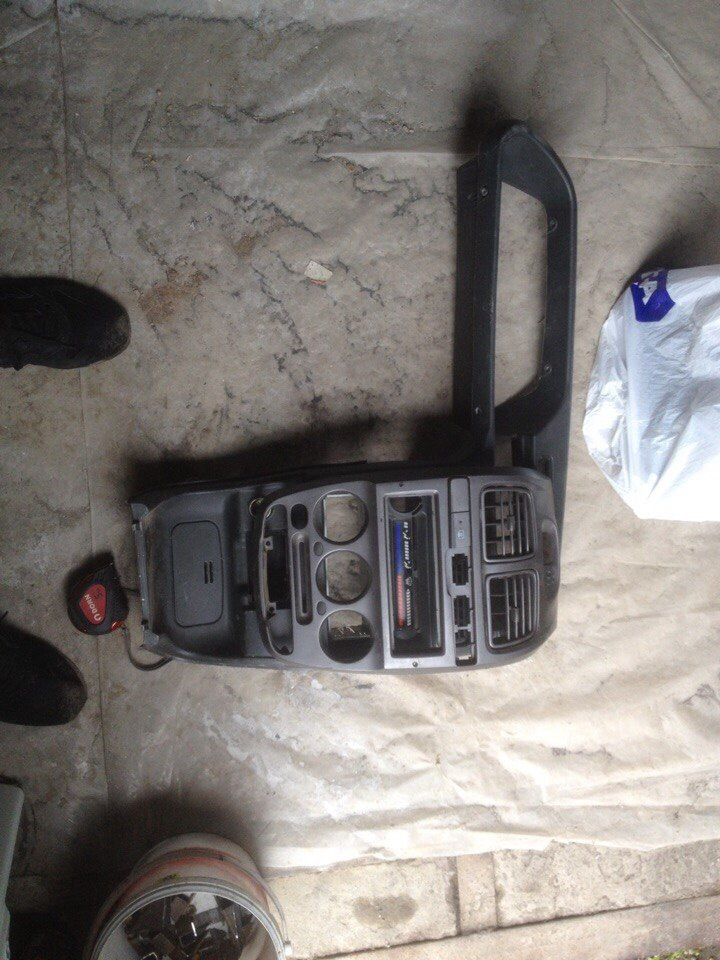

Итак, на авито нахожу рамку от акцента

Хундай Акцент 2 поколение

И каково же было моё удивление когда увидел что управление печкой у него тросиковое! Естественно появляется мысль заменить древние рычажки заслонок печки на более современные крутилки, попутно разгладив все морщины-сборники пыли.
Примерка показала что консоль акцента была создана для того чтобы её колхозили в четырку!

За дело!

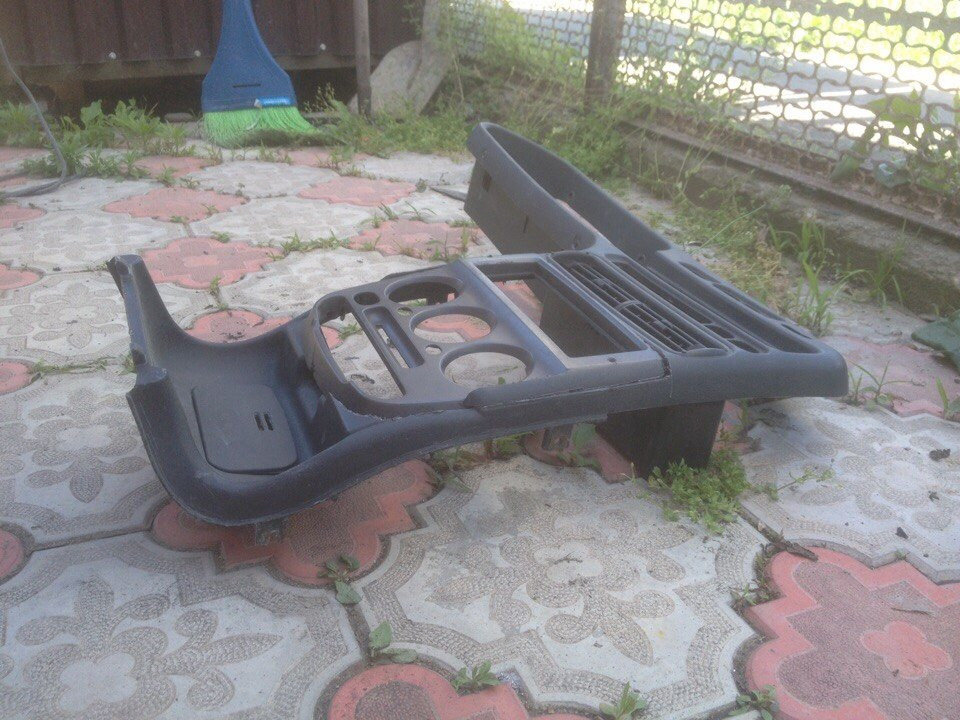

Примерка

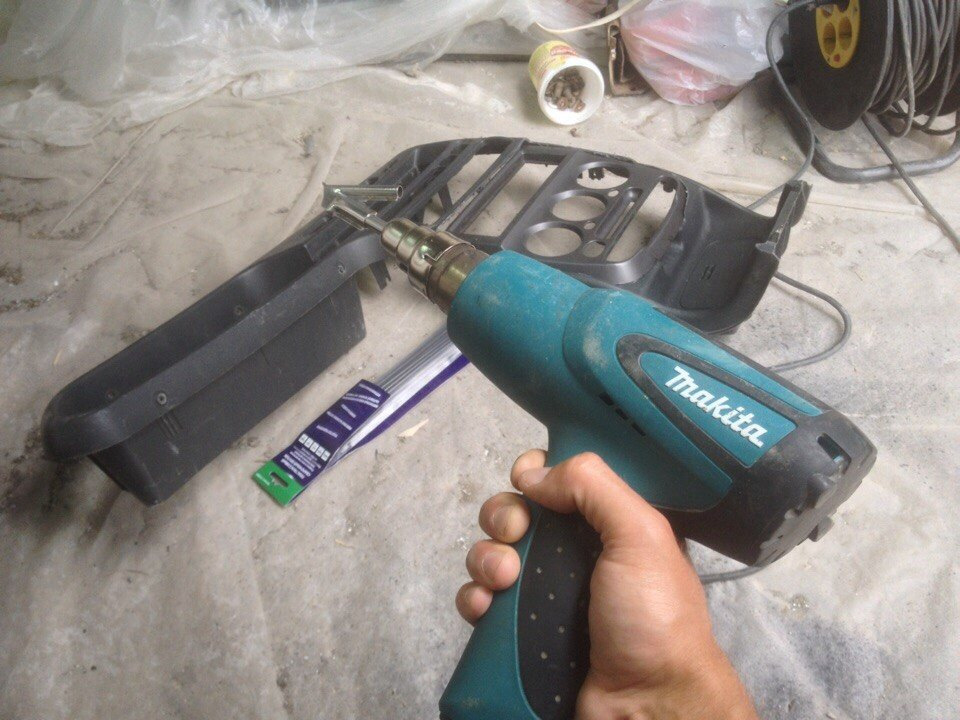

Пайка

Важно!
Здесь хочу отметить что накладка акцента сделана из абс пластика, а 2114 из полипропилена, соответственно спаять их не получится! Очень долго мучился но это бессмысленно. Единственное что было можно и нужно сделать прутиками полипропилена – заполнил швы и максимально свёл поверхности (можно использовать обрезки панели- отлично плавятся) чтобы минимизировать слой шпаклевки, закрепил части между собой супер клеем (акиф). Далее была шпаклевка, выведение линий и грунт (использовал грунт-эмаль по пластику цвет графит). Ну и зашкурил всю накладку, так как новые детали гладкие а заводская шершавая, да и изначально хотел чёрный глянец

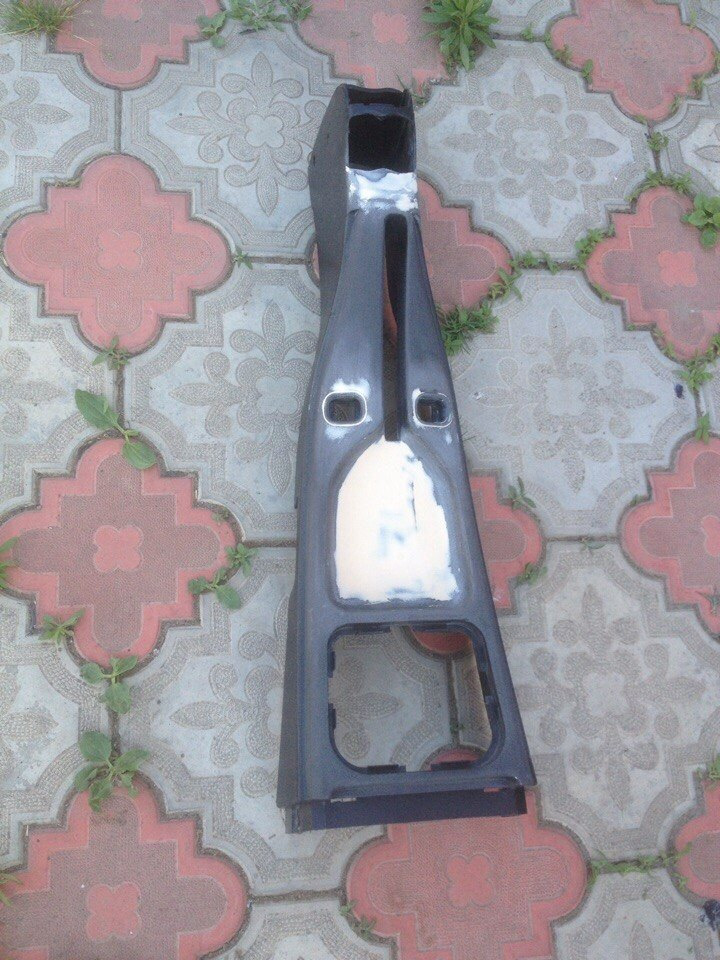

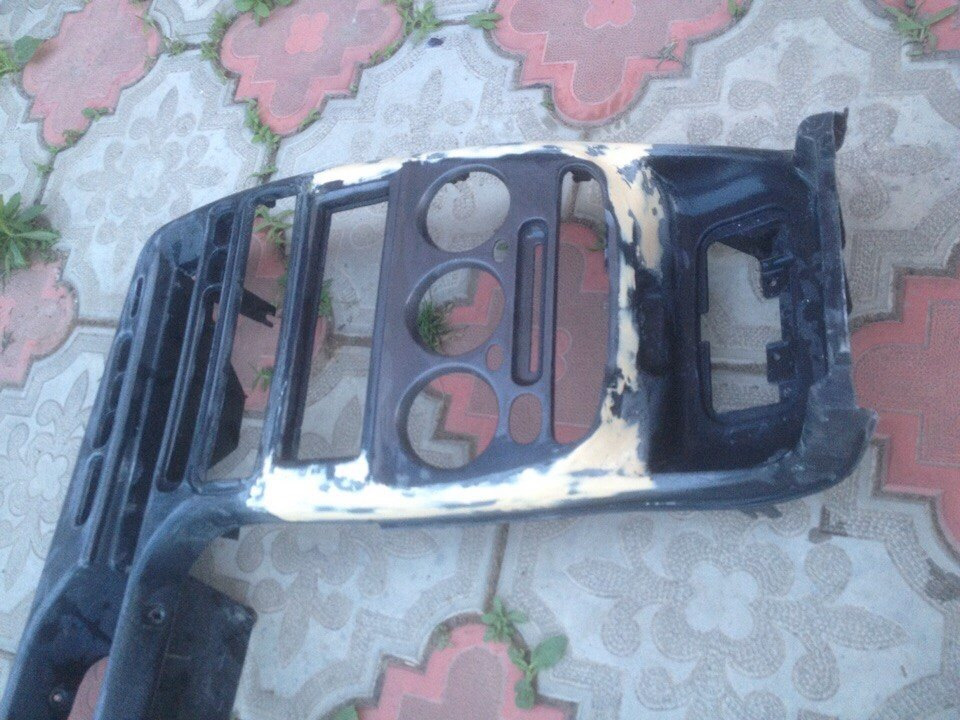

Далее запаял заглушку под ручником, зашкурил и загрунтовал

В грунте
Выглядит отлично!

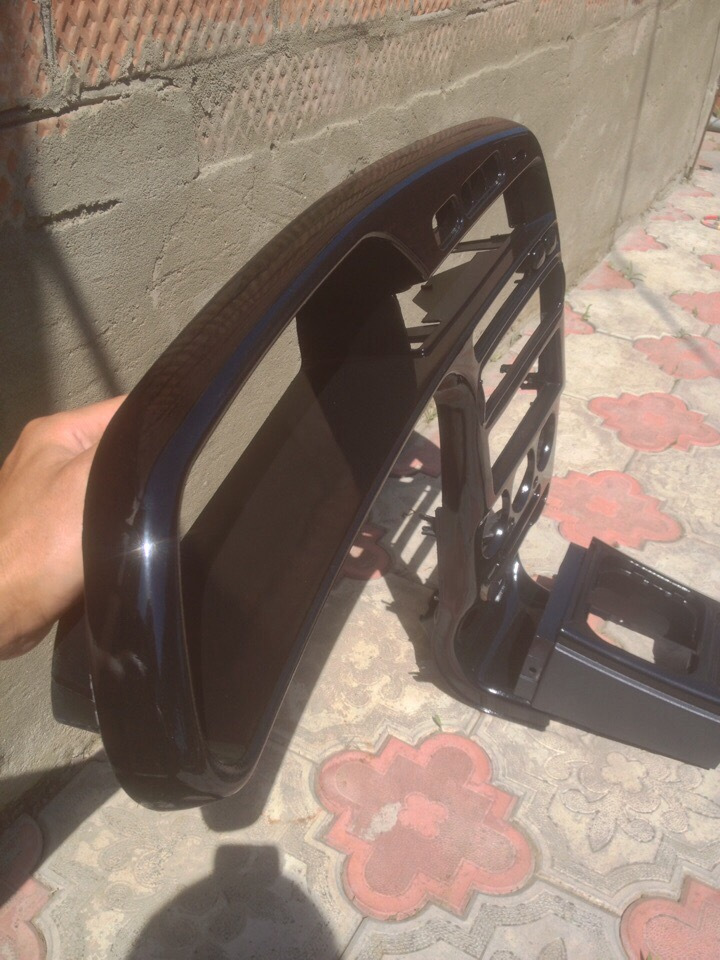

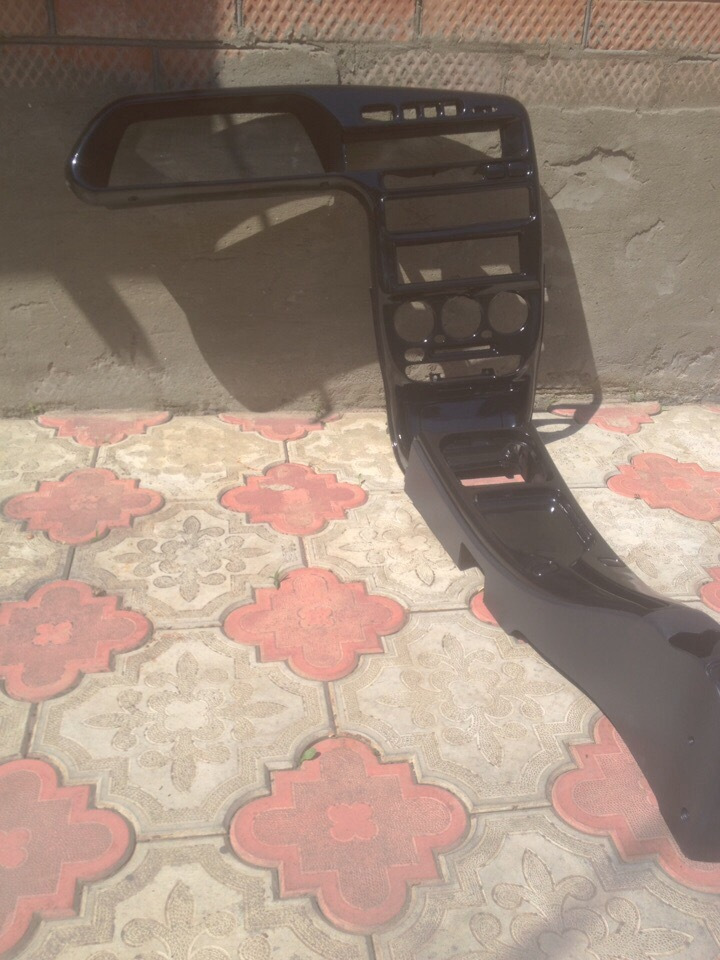

Ну и наконец в краске:

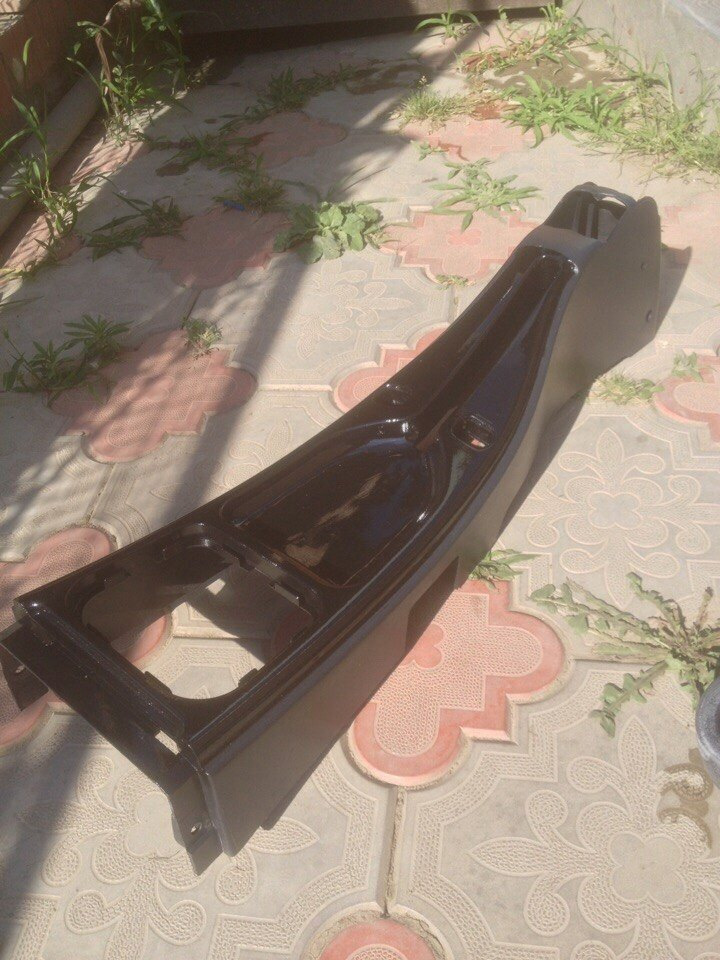

Тоннель в двух цветах
Лакшери

По итогу получилось просто сказка – лучшие инженерные решения в моей девятке)
•Магнитола на правильном месте. Удобно переключать и мне и пассажиру
•Подстаканники снизу. Впринципе, если аккуратно включать 1-3 передачи то ручка даже до них не достаёт. Если дерзко — то бьешь по рамке подстаканников, но не критично.
•Крутилки печки. Так у Акцента другое устройство заслонок, естественно указатели на панели не соответствуют реальному положению при установке на 09 печку. Во первых — на девятке 3 положения моторчика печки а на акценте 4. Чтобы не менять резистор я просто замкнул 3 и 4 положение на один провод. Во вторых — заслонка горячий-холодный воздух — шкала на панели больше чем ход заслонки в печке. Ну и последнее — регулировка стекла и середина-ноги — во первых вообще не совпадает, во вторых у девятки это регулируется отдельными заслонками и отдельными тросиками. Не долго думая заслонку середина-ноги я оставляю на правой крутилке, а стекло креплю к нижнему рычажку (в акценте — воздух из салона/с улицы) Изначально планировал на него повесить краник печки, но тот отказался повиноваться.
В общем и целом всё что нужно работает, всё красиво и удобно😌
