Ранее мы уже говорили о дворниках, рассматривали механизм, выбирали щётки, сравнивали каркасники с бескаркасными. Теперь подошла очередь поговорить о размерах. А именно: какого размера щётки стеклоочистителя (дворники) должны быть?
Почему данный вопрос столь важен? Если щётки стеклоочистителя подобраны не по размеру, то появляются дополнительные проблемы, которые ой как не нужны, но об этом ниже.
Если подобрать щётки не по размеру, что будет?
Большие щётки
Если вы подобрали щётки чуть больше, чем положено, то прижимная сила щёток к стеклу ( в особенности бескаркасных) сильно падает, что способствует плохому очищению стекла. Почему плохо чистят дворники?
Так же щётки большего размера могут во время работы краем залезать на уплотнительную резинку лобового стекла, тем самым отрываться от рабочей поверхности.
Ну им ещё одна проблема, которая встречается на Калинах, щётка с водительской стороны бьёт по кромке водительской двери.
Маленькие щётки
Если же щётки подобраны ниже положенного, то самым главным минусов является снижение площади рабочей поверхности.
Так же из-за маленьких щёток по середине лобового стекла может образоваться грязный отстровок или же «сопля» накопившейся воды (во время дождя).
Размеры щёток
ВАЗ 2113, 2114, 2115
Размер щёток лобового стекла на данных моделях симметричен и составляет по 51см с каждой стороны. Но так же есть возможность поставить щётки другого размера: с водительской стороны 53см, с пассажирской 51см. Если же поставить оба по 53см то посередине будет образовываться тонкая полоса из воды.
Размер щётки на заднее стекло составляет 30см. Но сюда можно поставить и 33см,причем никаких проблем не будет. Так же кто то ставит и 40см, но в данной случае нужно будет повышать границу хода дворника. Иными словами чтобы дворник не опускался очень низко и не наезжал на уплотнитель заднего стекла. Делается это очень просто: снимается моторчик, ставится обратно, но со смещением на пару зубьев.
ВАЗ 2108, 2109, 21099, 2110, 2111, 2112
Размеры щёток аналогичный с 2114 (см. выше) т.к. кузов один и тот же, стекла те же.
Калина
Что касаемо Калины, то Водительская щётка – 60см, пассажирская щётка -40см (можно 41см). Задний дворник – 36см.
Приора
Идеальный размер щёток для приоры так же как и у ВАЗ 2114, т.е. 53см- водительская щётка, 50см – пассажирская щётка ( так же можно и 51см попробовать и 48см). Задний дворник – 33см.
Гранта
На гранте размер щёток совпадает с Калиновским: 60 см –водительская щётка, 40 (41 см) –пассажирская щётка.
И так, с размером Вы уже определились, далее вам нужно узнать, как и какие именно щётки выбрать? Какие выбрать щётки?
Основные размеры дворников на ВАЗ 2114:
Пятидверный хэтчбек ВАЗ 2114 с завода оснащается дворниками следующих размеров:
- Со стороны водителя: 510 мм (20″).
- Со стороны пассажира: 510 мм (20″).
- Задние: 300 мм (12″).
Важно: наиболее распространенным типом крепежа стеклоочистителей для данной модели ВАЗ является крючок (Hook).
Альтернативные размеры:
При необходимости замены левых щеток можно использовать изделия длиной 530 (мм), однако при этом с правой стороны следует оставить щетку стандартного размера — 510 (мм).
Задние щетки также заменяются большими размерами — 330-400 (мм).
Другие названия:
Иные обозначения хэтчбека ВАЗ 2114 на российском рынке: ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, Лада Самара.
Годы выпуска годы производства всех модификаций модели: 2001-2013.
| Таблицы размеров дворников VAZ 2114 | |||
|---|---|---|---|
| Год | Водитель (in) | Пассажир (in) | Задний (in) |
| Lada 114 Hatchback | |||
| 2001 | 530 | 500 | 330 |
| 2002 | 530 | 500 | 330 |
| 2003 | 530 | 500 | 330 |
| 2004 | 530 | 500 | 330 |
| 2005 | 530 | 500 | 330 |
| 2006 | 530 | 500 | 330 |
| 2007 | 530 | 500 | 330 |
| 2008 | 530 | 500 | 330 |
| 2009 | 530 | 500 | 330 |
| 2010 | 530 | 500 | 330 |
| 2011 | 530 | 500 | 330 |
| 2012 | 530 | 500 | 330 |
| 2013 | 530 | 500 | 330 |
| 2014 | 530 | 500 | 330 |
| 2015 | 530 | 500 | 330 |
| 2016 | 530 | 500 | 330 |
| 2017 | 530 | 500 | 330 |
Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности. Для авто одной и той-же модели изготовленной для США, Европы и Японии размер дворников может отличаться.
Размер дворников на ваз 2114
Размер щёток лобового стекла на данных моделях симметричен и составляет по 50см с каждой стороны. Но так же есть возможность поставить щётки другого размера: с водительской стороны 53см, с пассажирской 51см. Если же поставить оба по 53см то посередине будет образовываться тонкая полоса из воды.

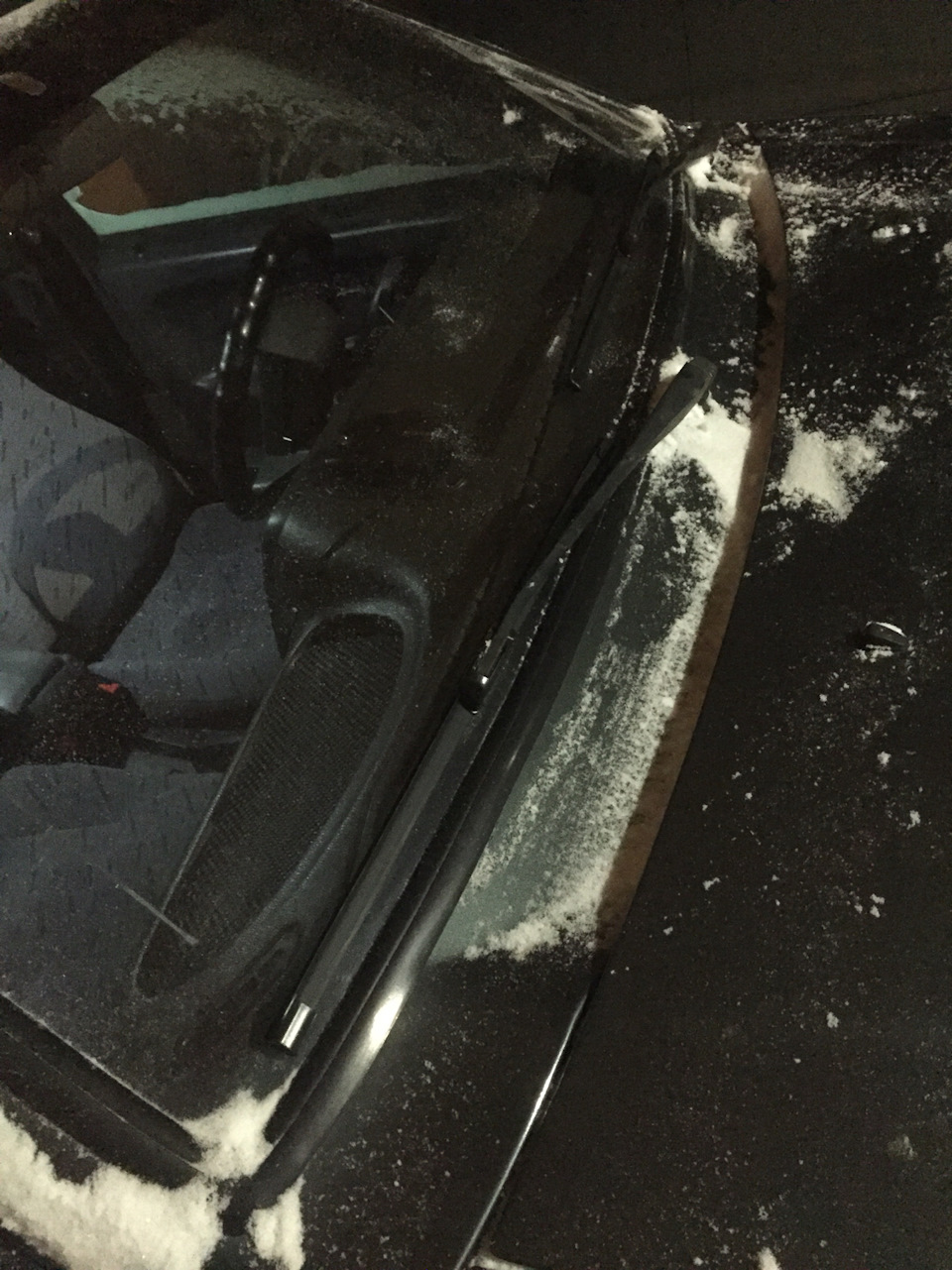

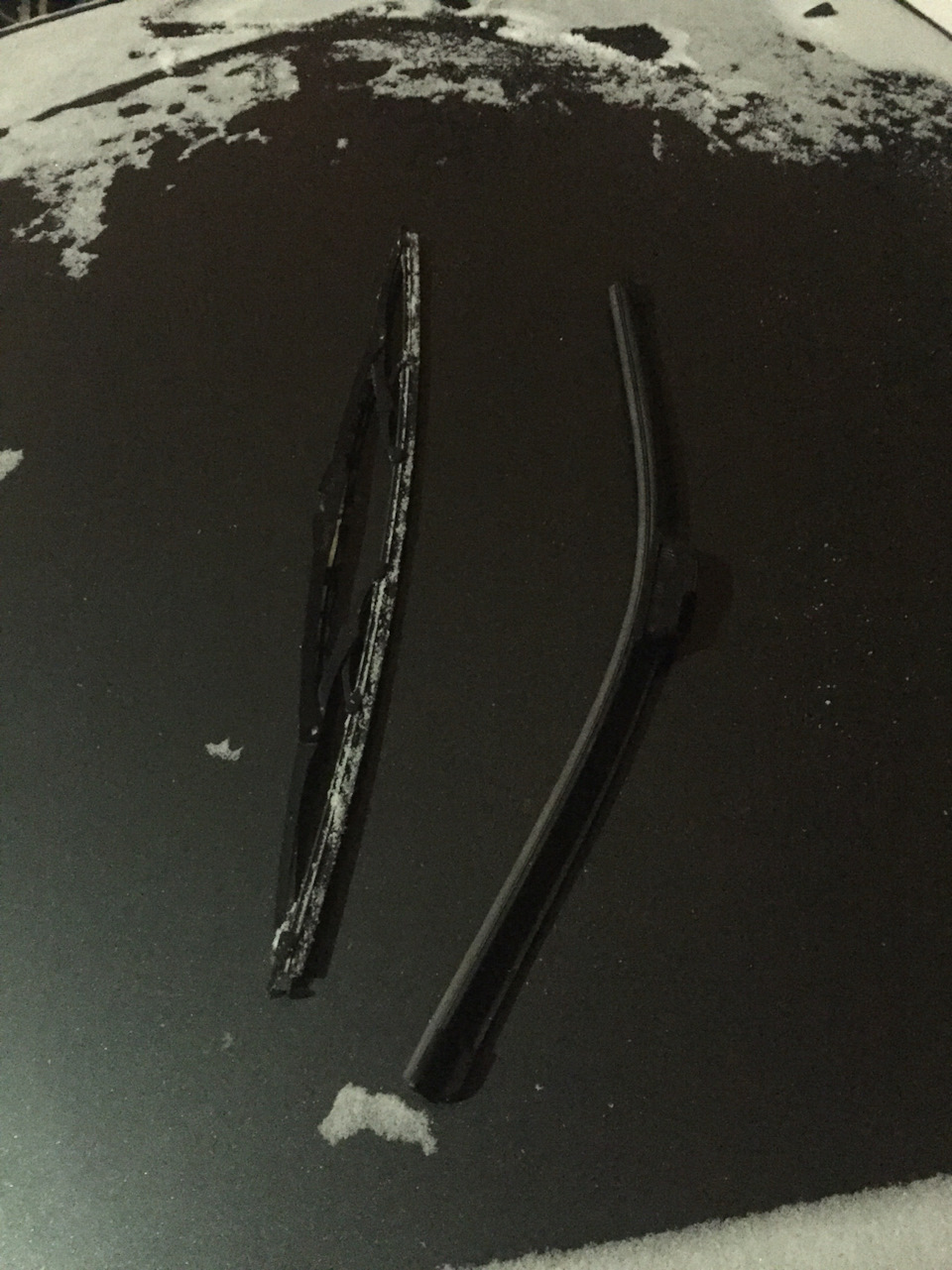

Именно так я и решил сделать, водительский 53см, пассажирский 50, результат меня устраивает)
Размер щёток стеклоочистителя ваз 2114
Данный автомобиль не выпускается с 2013 года. Но приобрести щетки для него не составит труда. Процесс замены прост: все щетки, в том числе задняя, снабжаются креплением типа крючок.
Хорошо работающие щетки – залог отсутствия проблем на дороге. ВАЗ 2114 – автомобиль, кузов которого полностью идентичен ВАЗ 2108, 21099 и 2109. Что позволяет устанавливать одинаковые щетки. Важно лишь помнить о некоторых особенностях габаритных размеров. Отсутствуют какие-либо указания от производителя о недопустимости установки щеток большей длины.
Но если она более 510 мм со стороны пассажира, то между двумя щетками обязательно образуется потек воды. Он мешает обзору, создает неудобства. При установке щеток нестандартной длины необходимо вносить изменения в конструкцию привода. Изменять ограничения. Что требует затрат времени, сил. Гораздо проще, быстрее приобрести щетки, подходящие по длине.
Размеры
Размеры щеток стеклоочистителя определены производителем. Оригинальные найти в продаже не удастся. Но в автомобильных магазинах не составит труда найти качественные аналоги. Важно быть внимательным: отдавать предпочтение нужно производителям, хорошо зарекомендовавшим себя. Сегодня в продаже имеется много контрафакта. Обычных подделок. Чаще всего встречаются последние – имитирующие известные бренды.
Отличить подделку не так уж сложно. Важно обратить внимание на множество деталей. Если упаковка некачественная, присутствуют повреждения на ней: скорее всего перед покупателем подделка. Нужно заранее измерить длину щеток. Это позволит избежать ошибки.
| Год выпуска | Поколение — кузов | Со стороны водителя | Со стороны пассажира | Задний | Тип крепления |
|---|---|---|---|---|---|
| 2001-2013 г.г. | 1 | 530 мм | 510 мм | 300 мм | «крючок» |
Оригинальные артикулы
Приобрести оригинальные щетки будет невозможно. Так как АвтоВАЗ уже достаточно давно перестал производить самостоятельно подобные детали. Осуществляется закупка большим объемом у известных производителей. Например, Bosch. Дворники от данной компании устанавливаются с конвейера, продаются в оригинальной упаковке. Важно помнить: даже на продукцию АвтоВАЗ представлены подделки. Нужно быть внимательным при выборе. Некачественные щетки быстрее выходят из строя.
Оригинальные артикулы:
| Артикул | Модель авто | Группа | Особенность |
|---|---|---|---|
| 3 397 008 535 3 397 008 535 | ВАЗ 2114 | Aero Twin AR20U+AR20U | Бескаркасные |
Варианты замены
Помимо оригинальных существует много альтернатив. Продукция от различных производителей хорошо подходит для ВАЗ 2114. Так как длина, способ крепления универсальные. Все без исключения представленные продукты можно разделить на категории:
- каркасные;
- бескаркасные;
- гибридные;
- зимние.
Каркасные
Классическая конструкция подразумевает металлический каркас. Его наличие делает конструкцию более прочной. Но важно помнить: она создает препятствие для прохождения воздуха вокруг кузова автомобиля. под воздействием встречного потока щетка просто отрывается на небольшое расстояние от ветрового стекла. Что ухудшает контакт с очищаемой поверхностью. Преимуществом каркасных щеток является их низкая стоимость.
Бескаркасные
Разновидность лишена недостатков щеток, снабженных каркасом. Имеет презентабельный внешний вид, хорошую аэродинамику. Встречный поток воздуха легко проходит через щетку. Не задерживается. Благодаря чему даже на скорости более 140 км/ч контакт не теряется с очищаемой поверхностью. Причем стоимость детали относительно невелика. Отличается малой прочностью.
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Hella Dyna Blade WBU20+WBU20 | 9XW 197 765-201 9XW 197 765-201 | Бескаркасная | От 1.5 тыс. рублей |
Гибридные
Модели этого типа совмещают в себе все достоинства. Недостатки при этом фактически отсутствуют. Сама щетка изготавливается из цельного куска резины. Но при этом внутри неё располагается металлическая конструкция. Делающая щетку достаточно жесткой. Форма дворника аэродинамическая, воздух легко обтекает её. Что позволяет избежать проблем на большой скорости. Контакт поверхностей (очищаемой и чистящей) не ухудшается.
| Наименование | Артикул | Характеристики | Стоимость |
|---|---|---|---|
| Hella Razor Hybrid 20+20 | 9XW 204 584-201 9XW 204 584-201 | Длина: 50 см | От 1.2 тыс. рублей |
Зимние
Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Секрет подобного свойства заключается в добавлении в состав каучука. Он имеет свойство сохранять свои качества в любых условиях. Вне зависимости от температуры вокруг. Подходят такие щетки осуществляющим эксплуатацию в условиях Крайнего Севера:
| Наименование | Артикул | Порядковый номер | Стоимость |
|---|---|---|---|
| Trico Ice ICE500+ICE500 | 35-200 | ICE500 | От 1.8 тыс. рублей |
При покупке важно ориентироваться на ряд факторов:
- максимальная скорость езды (если более 100 км/ч – необходимо использовать щетки с аэродинамической формой);
- погодные условия (при постоянной отрицательной – не обойтись без зимних щеток).
Замена
Процесс замены относительно прост. Не вызывает затруднений. Он включает следующие основные этапы:
- необходимо разместить щетку в вертикальном положении – перпендикулярно ветровому стеку (она должна фиксироваться);
- далее сдавливается пластиковое крепление с двух сторон – после чего щетку необходимо просто потянуть в сторону капоту.
Если все делать правильно – хомут без особых усилий должен рассоединиться. После чего можно приступать к установке нового дворника. Пластиковые хомуты, крепеж изготавливается из достаточно хрупкого пластика. Даже именитые бренды грешат этим. Потому все действия нужно выполнять осторожно, без резких движений. Иначе можно повредить мелкие детали. Это станет причиной невозможности установки. Придется приобретать новый крепеж.
Длина щеток стеклоочистителя ваз 2114
Любая деталь для машины должна быть подобрана правильно. Омыватели в данном случае не исключение. К их выбору тоже нужно подходить ответственно, дабы не было проблем в процессе эксплуатации. Важно, чтобы они по размеру соответствовали машине, иначе есть риск того, что упадет прижимная сила, в результате чего упадет качество очищения. Чересчур большой размер данных изделий может спровоцировать то, что они будут «залезать» на уплотнительную резинку в процессе эксплуатации, что снизит площадь поверхности, которая в контакте с дворниками. А слишком маленькие из-за ограниченной площади очистки значительно снизят эффективность щеток. Таким образом, размер стеклоочистителей имеет важное значение, поэтому при выборе важно обратить внимание именно на этот нюанс.
Какой должен быть стеклоочиститель на ВАЗ-2114
Автомобили ВАЗ 2113, 2114 и 2115 имеют заводские стеклоочистители длиной 51 см. В случае надобности замены можно использовать дворники, длина которых 53 см. При этом с пассажирской стороны необходимо оставить щетку стандартного размера. Примечательно, что на данных авто имеются также задние дворники следующих размеров:
- В основном они в длину 30 см (11-12 в дюймах).
- Есть возможность заменить на 33-сантиметровые.
- Также подходят изделия длиной 40 см, но для этого нужно будет сместить на щетке электродвигателя несколько зубчиков.
Следует отметить, что все машины завода АвтоВАЗ являются прародителями Лада Самара, поэтому у них симметричные омыватели, как и у потомков, а их длина в среднем – 53 см.
Размер щеток автомобилей Лада Калина, Приора, Гранта
У этих авто дворники не симметричные. С водительской стороны они имеют длину 60 см, а со стороны пассажиров – 40 см. Примечательно, что в данном случае менять дворники на более крупные нельзя. Задний очистить обладает длиной 36 см и также не меняется.
Что касается автомобилей Лада Приора, то у них дворники тоже не одинаковые. С водительской стороны они имеют длину 53 см, а с пассажирской – 50 см. В данном случае менять разрешается только пассажирские варианты. Желающие могут использовать более маленькие, длиной 48 см, либо побольше – 51 см. Что касается заднего дворника, то в этом случае он меньше, чем у Лады Калины, – 33 см.
Машины марки Лада Гранта имеют такие же очистители, как и Лада Калина. Таким образом, размеры следующие:
- водительские щетки – 60 см;
- пассажирские – 40 см.
Подводя итоги, отметим, что стеклоочистители для авто имеют очень важное значение, особенно зимой, когда идет снег и дорогу практически не видно. Также они нужны во время дождя, дабы очищать стекла и не нарушать видимость на дороге. Ни один автомобиль не выпускается без этих приспособлений. В целом очистители стекол на современных авто сильно не отличаются от старых марок. Единственное, технические характеристики у новых моделей более продвинутые.
Раньше щетки могли только убирать воду со стекла, а теперь они способны удалять грязь, мошек, снег и т. п. Благодаря этому значительно улучшается обзор. Современные дворники устойчивы даже к самым сильным морозам. Изготавливают их из прочных материалов и делят на зимние и летние. Разумеется, со временем они теряют свои характеристики, поэтому время от времени их нужно менять. Сегодня такие изделия доступны для всех автолюбителей. Очень важно не пренебрегать этим, ведь качественные омыватели необходимы для безопасности водителя.
Где находится реле дворников ваз 2114
Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.
Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.
Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115
Монтажный блок предохранителей ваз 2114 схема
Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.
На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.
Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114
| К1 | Реле включения электровентилятора |
|---|---|
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъёмников |
| К6 | Реле включения звукового сигнала |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(20A) | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей |
| F2(10A) | Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F3(10A) | Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер |
| F4(20A) | Предохранитель прикуривателя ваз 2114.Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла. |
| F5(20A) | Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения |
| F6(30A) | Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты) |
| F7(20A) | Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика |
| F8(7.5A) | Правая противотуманная фара |
| F9(7.5A) | Левая противотуманная фара. Реле включения противотуманных фар (контакты) |
| F10(7.5A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
| F11(7.5A) | Лампы габаритных огней по правому борту |
| F12(7.5A) | Правая фара (ближний свет) |
| F13(7.5A) | Левая фара (ближний свет) |
| F14(7.5A) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F15(7.5A) | Правая фара (дальний свет). |
| F16(15A) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов). |
Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
Схема соединений монтажного блока ВАЗ 2114
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители
Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов
Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:
Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:
Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:
Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:
И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.
Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:
Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):
1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

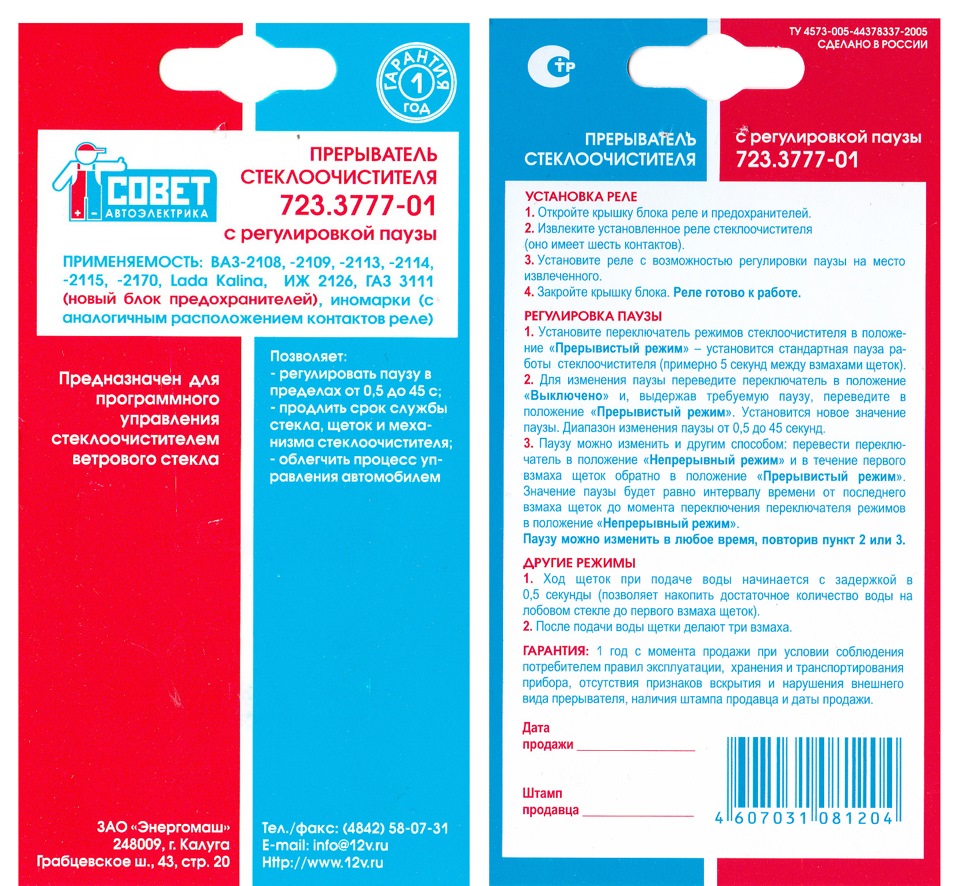

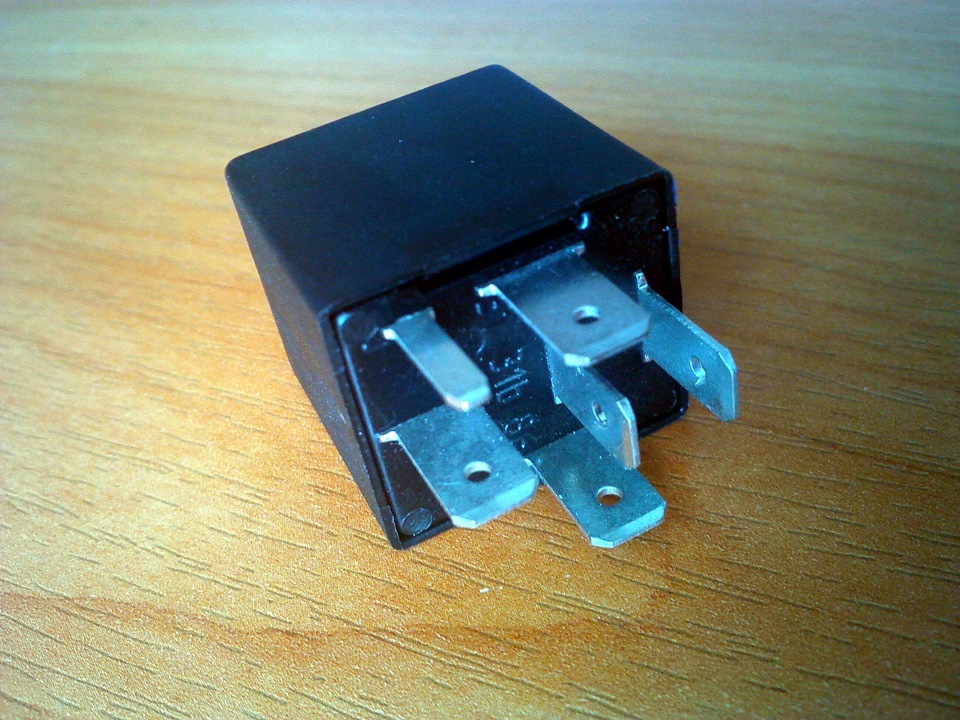

Заменил стандартное реле на реле от «Энергомаша».
В чем разница:
1. Самое главное достоинство данного девайса в возможности регулировки паузы работы стеклоочистителя в прерывистом режиме. Диапазон изменения паузы от 0.5 до 45 секунд.
2. Ход щеток при подаче воды начинается с задержкой в 0.5 сек.
3. После подачи воды щетки делают три взмаха (на стандартном реле было 4).
Установка занимает не больше минуты, просто меняется одно реле на другое.
