Стабильную и экономичную работу инжекторного двигателя внутреннего сгорания (ДВС) обеспечивает электронная система. На блок управления поступает информация от различных датчиков, и на основании полученных данных ЭБУ управляет системой впрыска топлива и зажиганием. Неисправность любого из датчиков ведет к перебоям в работе и повышенному расходу топлива.

ДХХ (РХХ)

ДХХ (РХХ)

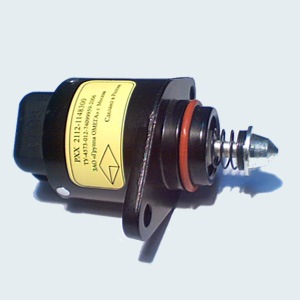

РХХ на ваз 2114 – где найти, принцип устройства

Датчик холостого хода в электронной системе инжектора нужен для дозированной подачи воздуха на холостом ходу – это необходимо для приготовления нужной пропорции топливной смеси в зависимости от количества оборотов и нагрузки на двигатель. Еще датчик называют регулятором, но это одно и то же устройство.

Где находится регулятор холостого хода? Датчик холостого хода ВАЗ 2114 (ВАЗ 2115) закрепляется двумя винтиками на дроссельном механизме, он выполнен в виде бочонка. Внутри бочонка (корпуса) находится электромагнитный механизм, снаружи корпуса есть запорный клапан, который двигается и регулирует подачу воздуха в обход дроссельной заслонки.

ДХХ расположен в дроссельном узле (ДУ)

ДХХ расположен в дроссельном узле (ДУ)

Все движения штока для удобства меряются шагами – всего получается 255 шагов хода.

Принцип работы устройства заключается в следующем:

  • Перед запуском ДВС клапан втянут, и совсем не перекрывает обходной канал (120 шагов);
  • Мотор заводится, и под управлением ЭБУ шток выдвигается в такое положение, при котором обеспечивается стабильная работа двигателя на холостом ходу (ХХ);
  • По мере прогрева ДВС шток выдвигается, и обходной канал прикрывается (приблизительно 20-50 шагов). Подача воздуха идет пропорционально впрыскиваемому топливу в цилиндр;
  • При выключении зажигания клапан сначала перекрывает канал (0 шагов), а затем встает в свое исходное положение (120 шагов);
  • При повторном запуске все повторяется заново, но если мотор прогретый, шток уже занимает другое, более оптимальное положение. За счет датчика холостого хода поддерживается качество топливной смеси и экономичный расход.

По мере передвижения дроссельной заслонки шток тоже передвигается, и поэтому он постоянно находится в движении.

Сколько стоит рхх ваз 2114

Что такое РХХ или ДХХ? Это сокращенно регулятор холостого хода или датчик холостого хода – это один и тот же датчик. На ВАЗ 2114 датчик холостого хода устанавливается точно такой же, как и на ВАЗ 2115 или на инжекторные «восьмерки» или «девятки».

Маркировка ДХХ – 2112-1148300 или с дополнительными цифрами на конце от 01 до 04. В основном идут регулятор производства:

  • ЗАО «Омега» (2112-1148300 г. Москва),
  • ОАО Пегас (2112-1148300-01 г. Кострома),
  • КЗТА (2112-1148300-02 г Калуга).

Считается, что все устройства взаимозаменяемы между собой, но у 2112-1148300-01 сопротивление обмотки 53 Ом, а у 2112-1148300-02 – 51 Ом. По характеристикам 2112-1148300-03 приравнивается к 2112-1148300-01, а 2112-1148300-04 – к 2112-1148300-02.

На клапанах датчика могут быть разные наконечники, перекрывающие обходной канал системы ХХ. Универсальным является металлический наконечник – он рассчитан под бензин и под газ. С пластмассовым наконечником датчик лучше применять только для работы ДВС на бензине.

Качество ДХХ бывает разным, одно время с заводов шло много бракованных запасных частей. Поэтому автовладельцы часто берут различные датчики в запас. Стоимость регуляторов позволяет купить деталь в запас – они недорогие, цена находится в пределах 400-500 рублей.

Подделки и как их избежать

Не всегда можно купить датчик холостого хода ВАЗ 2115 хорошего качества. Дело в том, что есть различные подпольные фирмы, изготавливающие подпольную продукцию. Конечно, товар можно попробовать вернуть в магазин, главное – не терять товарный или кассовый чек, выданный в магазине. Но чтобы в следующий раз не попасться на фальсификат, нужно научиться отличать подделку от оригинального товара.

При покупке обращаем внимание и смотрим:

  1. На упаковку. На ней должен стоять штамп ОТК, печать хорошего качества;
  2. Пружина на оригинальном клапане черного цвета с небольшим количеством витков. Частые витки светлых пружин являются признаком фальсификата;
  3. Уплотнительное кольцо на корпусе оригинала красного цвета. С черным уплотнителем регуляторы, как правило, поддельные;
  4. На обратной стороне торца разъема выбивается дата изготовления. Она должна быть выбита аккуратно и прямо;
  5. Заклепки на корпусе оригинального датчика ровные и не шатаются;
  6. Номер на бирке оригинальной детали соответствует номеру производителя, номера выше здесь уже были перечислены.

РХХ на ВАЗ 2114 - оригинал и подделка

РХХ на ВАЗ 2114 – оригинал и подделка

РХХ ваз 2114 признаки неисправности

Есть определенные признаки неисправности ДХХ, по которым можно понять, что датчик ХХ неисправен:

  1. Постоянно меняются обороты на холостом ходу – то возрастают, то падают (плавают обороты).
  2. При перегазовках при отпускании педали газа двигатель глохнет. Еще может ДВС совсем не работать на холостых оборотах.
  3. Мотор на ХХ оборотах работает неустойчиво.
  4. На холодном ДВС нет режима прогрева, то есть не задаются повышенные обороты.
  5. Все время держатся повышенные ХХ (например, 1500 об/мин).

Не всегда эти признаки неисправности ДХХ говорят именно о плохом датчике, вполне вероятно, что не работает ДМРВ.

Замена рхх ваз 2114

Если признаки неисправности датчика холостого хода, деталь необходимо поменять.  Открываем капот и ищем РХХ. На дроссельном узле сбоку хорошо виден датчик положения дроссельной заслонки. А вот под ним и находится регулятор ХХ. Верхний винт крепления виден хорошо, к нижнему креплению добраться значительно труднее (на моторе объемом 1, 6 л). Здесь можно пойти двумя путями:

  1. Полностью снять дроссельную заслонку (ДЗ);
  2. Ослабить только ее крепление и добраться до нужного винта.

Ослабляем две гайки крепления ДЗ – одну сверху и одну снизу. При ослаблении крепления ДЗ уже может на некоторое расстояние отходить от впускного коллектора (примерно 1 см), и этого уже будет достаточно, чтобы подобраться к нижнему винту ДХХ. Снимаем с датчика разъем, отворачиваем два крепления и извлекаем устройство. Сборка производится в обратном порядке.

Один нюанс – бывает так, что винты прикипают и не хотят откручиваться. Есть один проверенный метод – нужно через отвертку аккуратно постучать по винтам молотком, вставив шлицы отвертки в пазы винта.

Главное, не отломать крепление на заслонке, а датчик все равно подлежит замене. Как правило, после обстукивания винты довольно легко отворачиваются.

Проверка мультиметром рхх ваз 2114

Неисправности РХХ определяются:

  • По загорающейся в салоне автомобиля контрольной лампе check engine;
  • На диагностическом сканере («Аскан»);
  • С помощью мультиметра на снятом датчике.

Также возможно, что неисправна проводка, и отсутствует питание, которое подается на датчик холостого хода ВАЗ 2114. В таком случае сдергиваем штекер с датчика и замеряем напряжение на клеммах разъема.

Промывка рхх ваз 2114

Если присутствуют признаки неисправности регулятор холостого хода и плавают обороты на холостом ходу ВАЗ 2114, можно попробовать РХХ промыть и прочистить:

  1. Берем очиститель для карбюраторов или WD-40Ж
  2. Обильно брызгаем на клапан с пружиной;
  3. Просушиваем РХХ и затем устанавливаем на место.

Следите за исправностью своего автомобиля!

Признаки неисправности рхх ваз 2114 и правильная замена

Сначала объясню, почему решил выложить запись об этой простой, казалось бы процедуре. С заменой датчика на 1.5i и на калине (движок 1.6i калиновский на 15-ки шел) проблем нет — открутил 2 болта и поменял датчик. Здесь все интереснее — один болт откручивается, второй открутить не выходит из-за того, что ответка заходит туда только под очень неприятным углом.

В итоге пришлось снимать дроссельный узел.

Теперь о причинах замены:

На холостых оборотах машину раз в 2-5 секунд колбасило, шла вибрация по всему кузову сильная. В общем неровно двигатель на холостых работал. Съездил на диагностику — аппарат выдал заключение — датчик положения распредвала на замену. Сказали еще, что дроссельную заслонку не мешало бы прочистить на всякий случай. сказано — сделано. Первые пару дней даже думал, что все хорошо, но увы, оказалось самовнушением.
А потом машина начала глохнуть на холостых. Не всегда, но раздражало, приходилось газ держать какое-то время, чтоб не заглохла. И вот, руки дошли до замены.

Вот как оно выглядело:

Подкапотное пространство:

Снимаем крышку:

Отцепляем вот эту трубку, она будет мешать:

Ослабляем хомут и тоже отцепляем:

Систему охлаждения не трогаем, а вот это можно отцепить дабы не мешалось:

Не забываем скинуть тросик, вот он:

Дальше откручиваем сам дроссельный узел, он сидит на двух болтах на 13. Получаем следующее:

Дроссельную заслонку чистим средством для чистки карбюратора (у меня не было на данный момент, просто стер нагар тряпкой. В принципе там и так было чисто, чистил не так давно)

Вот он, наш датчик:

Отключаем от него питание, выкручиваем два болта, достаем датчик.
Вот он, красавец:

Вот он же, в сравнении с новым. Видно, что они отличаются. Но тем не менее все работает исправно, машину больше не колбасит на холостых оборотах и она не глохнет.
