Расположение всех датчиков на инжекторной ВАЗ 2114

Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Перечень устройств

Датчики нужны для того, чтобы сообщать о работоспособности систем, сигнализировать об уровне жидкостей охлаждения, масла, предотвращать или предупреждать аварийные ситуации.

Эти маленькие устройства, несмотря на свои размеры, играют невероятную роль в работоспособности машины. Потому не лишним будет знать, какие именно датчики имеются на вашем автомобиле.

Перечислим основные из них, присутствующие в системах ВАЗ 2114. К данному списку отнесем датчики:

Давления масла;

Расположение всех датчиков на инжекторной ВАЗ 2114

Температуры охлаждающей жидкости;

Уровня горючего в топливном баке;

Расположение всех датчиков на инжекторной ВАЗ 2114

Уровня охлаждающей жидкости в расширительном бачке;

Расположение всех датчиков на инжекторной ВАЗ 2114

Показателя массового расхода воздуха;

Расположение всех датчиков на инжекторной ВАЗ 2114

Холостого хода двигателя;

Расположение всех датчиков на инжекторной ВАЗ 2114

Текущего положения дроссельной заслонки;

Расположение всех датчиков на инжекторной ВАЗ 2114

Уровня тормозной жидкости в системе;

Расположение всех датчиков на инжекторной ВАЗ 2114

Текущей скорости движения;

Положения коленчатого вала;

Расположение всех датчиков на инжекторной ВАЗ 2114

Положения распределительного вала (его называют датчиком фаз);

Уровня кислорода;

Расположение всех датчиков на инжекторной ВАЗ 2114

Детонации;

Температуры воздуха за бортом;

Расположение всех датчиков на инжекторной ВАЗ 2114

Неровности дорожного полотна.

Расположение всех датчиков на инжекторной ВАЗ 2114

Этот список весьма и весьма обширный. Но даже на этом владельцы ВАЗ 2114 останавливаться не хотят, из-за чего внедряют в систему еще несколько различных датчиков:

  • Устройства света;
  • Заднего хода;
  • Девайс, сигнализирующий об открытых дверях;
  • Указатель износа тормозных колодок и пр.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

ДатчикРасположение
Давления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала
Температуры жидкости охлаждения (датчик температуры двигателя)Ищите его около вкусного патрубка рубашки охлаждения ГБЦ
Уровня жидкости охлажденияНаходится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом
Уровня тормозной жидкостиЭто поплавочное устройств, расположенное внутри бачка с тормозной жидкостью
Холостого хода (РХХ)Ищите около дроссельной заслонки на дроссельном узле
Массового расхода воздухаЕго вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
Положения дроссельной заслонкиНаходится на корпусе дроссузла
Положения коленчатого вала (датчик синхронизации)Его место расположения — возле шкива привода электрогенератора
Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
Кислорода (лямбда зонд)Устанавливается перед резонатором в приемном коллекторе системы выхлопа
ДетонацииРасполагается между 2 и 3 цилиндрами около вентилятора
Уровня топлива



Его следует искать внутри заборной камеры бака с горючим
СкоростиНаходится непосредственно на коробке переключения передач
Неровности дорогиИщите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство
Температуры окружающей средыУстановлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

Датчики ВАЗ 2114. Диагностика, совместимость, принцип работы

Под чистую спёр у жителя Д2 пост, но думаю никто не затопчет поскольку информация полезнейшая!

Описаны все датчики, всё о них, принципы работы, как проверять и тд и тп.
Всем к прочтению! Читать много но информации очень много и весьма полезной!

РЕГУЛЯТОР ХОЛОСТОГО ХОДА

Запчасти на фото: 21121148300

Запчасти на фото: 21121148300

Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует «0» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.
В системах «Микас» чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

Тестирование

Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контактами В и С, А и D. Прибор должен показывать бесконечность(обрыв цепи). Если нет заменить РХХ. Если да цепь РХХ в порядке.

ДМРВ

Фото в бортжурнале LADA 2114
BOSH 0 280 218 004, 037, 116

BOSH 0 280 218 004, 037, 116

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут, рожковый ключ на 10, фигурная отвёртка и китайский тестер со свежей батарейкой.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта. Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель! Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям. Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания. Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров «напряжения с датчиков». Обозначается Uдмрв=…
2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии «из упаковки» 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени «износа» датчика.

Попадание напряжения в указанный выше диапазон — лучший результат этой проверки. Дальше возможны варианты:

1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.

3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере, и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.

4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы.

Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием. Закручиваем винты.

Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.

ИНФОРМАЦИОННОЕ ПИСЬМО № 55-2004-Г

О диагностике датчиков массового расхода воздуха

В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля.

ДТОЖ (Датчик температуры охлаждающей жидкости)

Фото в бортжурнале LADA 2114
Фото в бортжурнале LADA 2114

Представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т.е. при нагреве его сопротивление уменьшается. Высокая температура вызывает низкое сопротивление (70 Ом при 130град.) датчика, а низкая температура охлаждающей жидкости — высокое сопротивление (100800 Ом при -40град.).При замене датчика не забудьте отвинтить крышку-клапан с расширительного бачка системы охлаждения чтобы сбросить давление. Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры (ориентировочно) .

Температура — сопротивление Ом:

100-177*90-241*80-332*70-467*60-667*50-973*45-1188*40-1459*30-2238*25-2796
20-3520*15-4450*10-5670*5-7280*0-9420*-5-12300*-10-16180*-15-21450*-20-28680 -30-52700*-40-100700

Ну соответственно все умеем пользоваться тестером. Так что меряйте сопротивление.

ДПКВ (Датчик положения коленчатого вала). Синхронизация. Задающий диск.

Фото в бортжурнале LADA 2114
Фото в бортжурнале LADA 2114

ЭБУ, установленный на инжекторных авто, управляя датчиками и исполнительными механизмами, для правильной и эффективной работы должен точно знать, в каком положении находится коленвал двигателя в каждый момент времени – другими словами иметь чёткую синхронизацию между цифрой и железом. Это необходимо в первую очередь для расчёта и своевременной подачи импульса впрыска на форсунки и ВВ-разряда на свечи зажигания.

От своевременности этих событий зависит мощность, долговечность и экономичность двигателя, поэтому необходимость точного определения блоком управления положения коленвала в любой момент времени сомнений не вызывает. Синхронизация осуществляется с помощью датчика коленвала (ДПКВ) и зубчатого задающего диска, закреплённого на коленвалу в определённом положении. На окружности диска помещается 60 зубьев, на кажый зуб приходится (360:60)=6 градусов угла поворота коленвала.

Но двух зубьев подряд в одном месте преднамеренно нет, их отсутствием образован пропуск. Итого 58. Задающий диск установлен таким образом, что после пропуска двух зубьев сердечником ДПКВ, по ходу вращения коленвала, до ВМТ остаётся 114 градусов. Каждый зуб это 6 градусов. Итого 114:6=19 целых зубьев. Другими словами, когда коленчатый вал стоит в положении ВМТ первого цилиндра на такте сжатия, когда все риски (на маховике, распредвалу\валах) совмещены, датчик коленвала должен смотреть на начало двадцатого зуба после пропуска, по ходу вращения диска.

К сожалению, на практике это не всегда так. Бывает, что срезает шпонку на шестерне коленвала. Чаще всего даже не ту, на которую указывает стрелка, а на самой шестерне цилиндрический выступ, который и определяет положение диска на шестерне коленвала. Бывает в самом КВ не до конца нарезана резьба, или забита в конце, и крепящий болт не прижимает диск с нужным усилием к шестерне коленвала, бывает проворачивает резиновый демпфер самого шкива, и зубчатый венец проворачивает относительно КВ. Итог один: Если задающий диск относительно КВ уходит хотя бы на 1 зуб, на 6 градусов смещается угол опережения зажигания на всех режимах работы и фаза впрыска со всеми вытекающими.

Если поглядеть на задающий диск со стороны головки крепящего болта, а метки выставить, пропуск зубьев будет (если по часовому циферблату) где-то на 10 минут.(вращение диска по часовой стрелке). Грубо говоря в этот момент он смотрит на проверяющего под капотом. Проверяем точность совпадения меток, и считаем зубья от пропуска по окружности против хода часовой стрелки. На начало 20-го зуба должен смотреть сердечник датчика коленвала. Если это так, проверка окончена.

1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования

Рабочий диапазон

Сопротивление ДПКВ в инжекторном двигателе должно быть между 550-750 Ом.

Модуль зажигания.

Фото в бортжурнале LADA 2114

Скажу сразу: простых тестов, позволяющих достоверно оценить этот элемент системы зажигания, не существует. По той причине, что и сам процесс искрообразования простым не назовёшь. Вначале накопление индуктивной энергии в катушке, затем насыщение, пробой искрового промежутка, возникновение дуги, её горение, и наконец, затухающие колебания. Каждый этап имеет свои особенности, характеристики и параметры, всё имеет суть и вес.

Изменения характерных величин: времени накопления, напряжения пробоя, напряжения горения, времени горения дуги и искажения формы затухающих колебаний даёт много информации о состоянии здоровья катушки или модуля. Всё это хорошо видно на мониторе мотор-тестера или осциллографа, а отклонения по отдельным цилиндрам хорошо заметны в сравнении. Но по условиям этой темы, у нас кроме контрольки и китайского тестера, как и у большинства автолюбителей ничего нет. Ну и не надо, постараемся выкрутиться, безвыходных ситуаций не бывает.

Собственно, остаётся только 2 стОящих внимания метода: Определение работоспособности по разряднику и метод простой подмены. Первый способ часто используется, но подразумевает иметь сам разрядник, и основан на том, что исправный модуль зажигания должен уметь любым своим выводом пробивать искрой воздушный зазор в 20мм. Дефектный канал модуля этого сделать не сможет.

Лично мне нравится конструкция разрядника с регулируемым или 4-х ступенчатым зазором в 5, 10, 15, 20 мм. По очереди прогоняя выводы катушки, видно, когда сдаётся слабейший. Подробно останавливаться на этом не стану, конструкций разрядников и описаний способа в сети море. Метод работает, хотя имеет определённые ограничения, и требует некоторого опыта и сноровки. Поэтому остановиться хочется на втором методе — простой подмены, тем более, что он является самым доступным для автолюбителей.

Это действительно простой способ, но есть один момент. Модуль зажигания так устроен, что на своих выводах легко развивает напряжение в 20 киловольт. При получении управляющего импульса от блока управления высоковольтный разряд по ВВ-проводам устремляется на поджиг сжатой в цилиндре смеси. Вопрос. Куда пойдёт заряд, если вдруг провод окажется оборван? (или совсем будет отсутствовать – для модуля это одно и тоже) Разряд ищет выход, и к сожалению, быстро его находит. Чаще всего собственной энергией модуль прошивает собственную же изоляцию, начинает «шить» на массу по кратчайшему пути тока. Там, где изоляция самая слабая.

Протоптанная дорожка сливает энергию заряда на массу, в результате отказывают сразу 2 цилиндра. Либо 1-4, либо 2-3, в зависимости от того, обрыв какого провода спровоцировал пробой изоляции. Изоляция может оказаться хорошей, тогда пробой возможен между витками самой катушки, опять же внутри модуля. Причём пробой может вызвать межвитковое замыкание, а может просто шить тогда, когда условия пробоя, даже по исправному проводу самые тяжёлые. А это моменты максимальных нагрузок на двигатель, например интенсивный разгон.

Ещё вопрос, какие витки сомкнутся: если крайние, то канал откажет. А если соседние, то катушка потеряет мощность, причём на глаз почти незаметно– индуктивность уже не та. Но это до поры до времени. Вскоре начнутся подёргивания, подтраивания, рывки-провалы, гуляния оборотов на холостом ходу, и прочие неприятности. Это далеко не все виды неисправностей модуля, но и пара приведённых выше, говорит о том, что его здоровье во многом зависит от условий его работы. Поэтому, применительно к нашему методу вопрос.

Что будет, если вы, не проверив исправность ВВ-проводов, в качестве подменного, поставите на свой автомобиль любезно предоставленный соседом, заведомо исправный модуль зажигания? (имея в обрыве один из проводов, и уже наверняка по этой причине жареный модуль) Может ничего и не произойдёт: модуль соседа может оказаться мощнее вашего, и на время короткой проверки с задачей справится, пробивая разрыв, а вы совершая ошибку в диагнозе купите новый, который долго не проживёт, из-за оборванного провода.

Короче говоря, перед тем, как проверять модуль зажигания подменой, обязательно проверьте состояние ВВ-проводов. Именно они могут быть не только источником ухудшения ездовых качеств, но и причиной выхода из строя самого модуля зажигания, что чаще всего и происходит. Ну а про то, что нельзя на работающем двигателе проверять исправность катушки и модуля путём снятием ВВ проводов по очереди с каждой свечи, нельзя заводить и даже прокручивать стартером двигатель, если с модуля снят хотя бы один провод, нельзя использовать провода сомнительного качества, вы и так знаете.

ДПДЗ (Датчик положения дросельной заслонки)

Фото в бортжурнале LADA 2114

Установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки. Датчик (ДПДЗ)представляет собой потенциометр, на один конец которого подаётся плюс напряжения питания (5 В), а другой конец соединен с массой. С третьего вывода потенциометра (от ползунка) идёт выходной сигнал к контроллеру. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика.

Чтобы проверить работоспособность датчика, измерим напряжение на этом контакте при закрытой заслонке. Оно должно быть в пределах 0,3-0,7 В (Лучше 0,7). Когда заслонка открывается, напряжение на выходе датчика растёт и при полностью открытой заслонки должно быть более 4 В. Отслеживая выходное напряжение датчика контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик положения дроссельной заслонки не требует никакой регулировки, т.к. контроллер самостоятельно определяет минимальное напряжение датчика и принимает его за нулевую отметку.

Еще есть БЕСКОНТАКТНЫЕ датчики нового образца, производства Курского завода «СчетМаш». ТУ 4591-034-00225331-2002. С 2003 года устанавливают и такие.

ДАТЧИК СКОРОСТИ

Фото в бортжурнале LADA 2114

Принцип действия датчика скорости (ДС) основан на эффекте Холла. Датчик выдаёт на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колёс. Датчики скорости различаются по присоединительным разъёмам к колодке жгута. Квадратный разъём применяется в системах БОШ. Датчик с круглым разъёмом применяется в системах Январь 4 и GM. Все датчики 6-ти импульсные, то есть выдают 6 импульсов за один оборот своей оси. 10-ти импульсный датчик применяется для маршрутных компьютеров карбюраторных «Самар». Сигнал датчика скорости используется системой управления для определения порогов отключения подачи топлива, а также для электронного ограничения скорости автомобиля (в новых системах управления).

Устанавливать привод спидометра в тех моделях, где он есть, в коробку передач нужно очень аккуратно, при малейшем перекосе сомнутся пластмассовые зубья ведущей шестерни привода спидометра и — полная разборка коробки передач неизбежна.

Когда стрелка спидометра начинает самопроизвольно отклоняться в довольно широких пределах независимо от скорости – пришла пора менять датчик скорости.

Выходное напряжение низкого уровня импульса должно быть не более 1В, а высокого уровня — не менее 5В.

ДАТЧИК ДЕТОНАЦИИ

Фото в бортжурнале LADA 2114

Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.

Существуют два типа датчика детонации – резонансный ( бочонок ) и широкополосный ( таблетка ). Датчик детонации разных типов не взаимозаменяемы.

Принцип действия датчика основан на пьезоэффекте. Датчик крепится на блок цилиндров двигателя, при возникновении детонации происходит вибрация двигателя, приводящая к сжатию пьезоэлектрической пластины датчика, в результате чего на её концах возникает разность потенциалов.

На основании электрических импульсов датчика, электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а так же автоматически адаптироваться к топливу с различным октановым числом.

Для проверки датчика детонации подсоединяем к его контакту и корпусу тестер.

Слегка постукивая стержнем из мягкого металла по резьбовой части датчика, измеряем импульс напряжения.

В зависимости от интенсивности ударов у исправного датчика импульс напряжения может достигать 300 мВ.

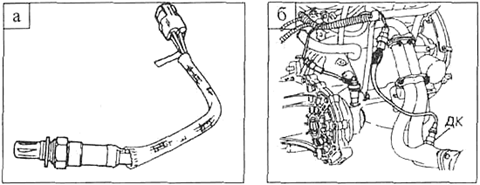

Датчик кислорода (лямбда-зонд).

Фото в бортжурнале LADA 2114

Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика — около 0,5 В).

Для нормальный работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Чувствительный элемент датчика кислорода находится в потоке отработавших газов. При достижении датчиком рабочих температур, превышающих 360 град. С, он начинает генерировать собственную ЭДС, пропорциональную содержанию кислорода в отработанных газах. На практике, сигнал ДК (при замкнутой петле обратной связи) представляет собой быстро изменяющееся напряжение, колеблющееся между 50 и 900 милливольт. Изменение напряжения вызвано тем, что система управления постоянно изменяет состав смеси вблизи точки стехиометрии, сам ДК не способен генерировать какое-либо переменное напряжение.

Выходное напряжение зависит от концентрации кислорода в отработавших газах в сопоставлении с опорными данными о содержании кислорода в атмосфере, поступающими с элемента конструкции датчика, служащего для определения концентрации атмосферного кислорода. Этот элемент представляет собой полость, соединяющуюся с атмосферой через небольшое отверстие в металлическом наружном кожухе датчика. Когда датчик находится в холодном состоянии, он не способен генерировать собственную ЭДС, и напряжение на выходе ДК равно опорному (или близко к нему).

Для ускорения прогрева датчика до рабочей температуры он снабжен электрическим нагревательным элементом. Различают датчики с постоянным и импульсным питанием нагревательного элемента, в последнем случае, подогревом ДК управляет ЭБУ. Электронный блок управления постоянно подаёт на цепь датчика стабильное опорное напряжение 450 милливольт. Непрогретый датчик имеет высокое внутреннее сопротивление и не генерирует собственную ЭДС, поэтому, ЭБУ «видит» только указанное стабильное опорное напряжение.

По мере прогрева датчика при работающем двигателе его внутреннее сопротивление уменьшается, и он начинает генерировать собственное напряжение, которое перекрывает выдаваемое ЭБУ стабильное опорное напряжение. Когда ЭБУ «видит» изменяющееся напряжение, ему становится известным, что датчик прогрелся, и его сигнал готов для применения в целях регулирования состава смеси.

Датчик кислорода, применяемый в серийных системах впрыска, не способен регистрировать изменения состава смеси, заметно отличающиеся от 14,7:1, в силу того, что линейный участок его характеристики очень «узкий» (см. график выше по тексту). За этими пределами лямбда – зонд почти не меняет напряжение, то есть не регистрирует изменения состава ОГ.

На автомобилях ВАЗ прежних модификаций (1,5 л.) в системах Евро-2 применялся датчик BOSCH 0 258 005 133. В системах Евро-3 он применялся в качестве первого ДК, устанавливаемого до катализатора. Вторым ДК, для контроля содержания вредных выбросов после катализатора устанавливается датчик с «обратным» разъемом (хотя, в встречаются и авто с одинаковыми). В новых автомобилях 1,5/1,6 л., с системой впрыска Bosch M7.9.7 и Январь 7.2, выпускаемых с октября 2004 г. устанавливается датчик BOSCH 0 258 006 537. Внешние отличия смотрите на фотографиях. Новый ДК имеет керамический нагреватель, что позволяет существенно снизить потребляемый им ток и уменьшить время прогрева.

Для замены вышедших из строя оригинальных лямбда-зондов фирма Bosch выпускает специальную серию из 7 универсальных датчиков, которые перекрывают практически весь диапазон применяемых штатно датчиков.

Полный список датчиков ВАЗ 2114: наименование и расположение

!! Инжекторный мотор, установленный на четырнадцатую, обладает «мозгом» — электронным блоком управления двигателем. Чтобы иметь возможность регулировать работу силового агрегата, электроника должна постоянно отслеживать все изменения, которыми сопровождается функционирование мотора. Для этого используются датчики ВАЗ 2114, о которых мы и будем говорить в данной статье.

Из материала вы узнаете, какие датчики стоят на ВАЗ 2114 (информация также актуальна для ВАЗ 2113 и ВАЗ 2115), места их расположения, функциональное назначение и особенности каждого из устройств.

Общая информация

Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:

Список датчиков ВАЗ 2114:

  • Положения распределительного фала (датчик фаз);
  • Температуры охлаждающей жидкости ;
  • Детонации;
  • Давления масла;
  • Датчик кислорода (лямбда зонд);
  • Положения коленного вала;
  • Скорости;
  • Холостого хода;
  • Массового расхода воздуха;
  • Уровня топлива;
  • Уровня бензина ;
  • Уровня тосола;
  • Положения дроссельной заслонки

Теперь рассмотрим датчики и их расположение более детально.

Датчик положения коленвала

ДКП — устройство, подающее в ЭБУ информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование систем подачи топливной смеси и зажигания, а также форсунок инжекторного двигателя.

Данное устройство часто называют датчиком синхронизации, так как ЭБУ на основе полученной от ДКПВ информации определяет момент впрыска топлива в цилиндры движка. В случае поломки ДКПВ, в мозги четырнадцатой будет подаваться неправильная информация и двигатель потеряет свою работоспособность, поскольку будут происходить сбои в системе подачи топлива и форсунки не смогут нормально функционировать.

На четырнадцатую устанавливаются ДКПВ индуктивного типа, примерная стоимость нового устройства — 150 — 200 рублей. Расположен ДКПВ неподалеку ремня генератора, вблизи распредвала.

Датчик положения распределительного вала

ДПР нередко именуется датчиком фаз. Данное устройство есть у всех четырнадцатых с 16-клапанными двигателями, и у ВАЗ-2114 с 8-ми клапанными моторами с фазированным впрыском топливной смеси.

ДПР передает в ЭБУ данные о текущем цикле работы силового агрегата:

  1. Какой клапан открыт,
  2. Какая фаза газораспределения реализуется в данный момент.

На основании полученной информации ЭБУ определяет момент впрыска топлива так, чтобы бензин подавался прямо перед тем как откроется впускной клапан.

Расположено устройство на двигателе, возле головки блока цилиндров, неподалеку от воздушного фильтра.

Датчик положения дроссельной заслонки

ДПДЗ является одним из ключевых устройств, правильность функционирования которого зависит влияет на работу топливной системы. Как понятно из названия, ДПДЗ передает в мозги четырнадцатой информацию о том, под каким углом в конкретный момент времени размещена дроссельная заслонка

Одна из главных характеристик ДПДЗ — частота сигнала, исходя из изменения которой блок управления движком определяет степень нажатия на педаль газа, что дает возможность мозгам выбрать оптимальный режим охлаждения мотора и количество подаваемого топлива.

ДПДЗ является частью дроссельного узла. Расположен он на корпусе дроссельной заслонки, рядом с датчиком холостого хода.

Датчик детонации

Правильно работающий ДД — залог нормального функционирования мотора четырнадцатой. В случае его поломки движок будет троить и увеличится расход бензина.

ДД реагирует на вибрации двигателя, информация о которых передается на ЭБУ, что дает возможность ЭБУ подобрать правильный угол опережения зажигания (момент воспламенения бензина в цилиндре).

Устройство закреплено на блоке цилиндров мотора рядом с вентилятором, между 2 и 3 цилиндром.

Датчик температуры охлаждающей жидкости

ДТОЖ (также именуется как датчик температуры двигателя ВАЗ 2114) находится месте, где на корпусе системы охлаждения цилиндров размещен впускной патрубок, к которому подводится трубка для подачи тосола.

ДТОЖ отличается долговечностью и простотой конструкции, единственная его задача — отслеживать изменения температуры жидкости в системе охлаждения мотора. ЭБУ использует данные, полученные от ДТОЖ для регулировки частоты оборотов коленвала, соотношения смеси бензина и воздуха и для подбора угла опережения зажигания.

Датчик массового расхода воздуха

Благодаря полученным с ДМРВ данным ЭБУ регулирует оптимальное соотношение бензина и газа в топливной смеси, подающейся в форсунки силового агрегата. Если устройство функционирует неправильно, топливная смесь не будет соответствовать требованиям текущего режима работы мотора, что приведет к уменьшению мощности и ухудшению динамики, а также к увеличенному расходу бензина.

Расположен агрегат на патрубке воздушного фильтра мотора. ДМРВ стоит на порядок дороже, чем остальные датчики ВАЗ, его цена варьируется в пределах 5-6 тысяч рублей.

Датчик скорости

Информация о текущей скорости ДС передает посредством импульсных сигналов (на 1 проезжаемый километр приходится 6004 сигнала). В зависимости от частоты поступления сигналов ЭБУ определяет скорость автомобиля.

Полученная с ДС информация используется для регулировки оборотов движка в момент его холостой работы. При поломке ДС значительно возрастает расход бензина на холостом ходу, падает тяга силового агрегата и не работает спидометр.

Датчик уровня тормозной жидкости

Простейшее устройство поплавкового типа. Расположен ДУТЖ внутри емкости с тормозной жидкостью, передает на ЭБУ информацию о изменении ее количества.

Датчик кислорода

ДК, он же лямбда зонд, передает на блок управления двигателем информацию о уровне содержания кислорода в смеси выхлопных газов. Расположен он в приемном коллектора выхлопной трубы, неподалеку от резонатора.

Датчик холостого хода ваз

Все датчики на ВАЗ 2114 являются приборами для считывания показателей, однако ДХХ является одновременно и регулирующим устройством, непосредственно влияющим на работу двигателя на холостом ходу.

Данный агрегат обладает электроприводом и конической иглой, которая входит внутрь дроссельного патрубка. При холостых оборотах ДХХ изменяет положение иглы, открывая либо закрывая патрубок, регулируя тем самым количество подаваемого в дроссельный узел воздуха.

Под ДХХ в дроссельном узле двигателя ВАЗ 2114 выделено специальное посадочное отверстие, так что найти его не сложно. К патрубку он крепится с помощью двух винтов.

Теперь вы знаете функциональное назначение и расположение датчиков на ВАЗ 2114. Удачной вам езды без поломок!
