Начну с рассказика. 31 декабря 2013г. я стал счастливым обладателем автомобиля ваз 2114. Люблю эту машину безумно и люблю в ней ковыряться. И вот я добрался до замков, ставил бесшумные, но они по какой-то неизвестной мне причине не подходили, двери нужным образом не закрывались…
Поставил заводские и решил их доработать, статей прочитал довольно много и решил таки начать.
Сразу предупреждаю длиннопост, ооочень трудоемко и поэтому владельцев бесшумных замков и людей с негативной точкой зрения типа: «колхоз, если на заводе так не сделали, то и не стоит туда лезть» — прошу вас не утруждать, мучить себя и тратить свое «драгоценное» время на эту статью.
Нам понадобится из материалов:
1) Сами замки
2) Напильник (по совместительству болгарка)
3) дрель/ударная отвертка
4) вибра ( листик стп 1мм) и немного изоленты
5) (необязательно) рем.комплект личинок ( подойдут только на левые двери )
6) Силиконовые болты, не пластиковые, а силиконовые! (объяснять не буду как их устанавливать и так ясно)
7) Стальные нервы, много терпения телевизор перед глазами, ну и пивко, если употребляем)
И так поехали первое фото взято из интернета, т.к. мои замки уже все подпилены я хочу вам показать в сравнении со своими:
Стачивайте аккуратно, желательно напильником, а не на станке для лучше качества
Мой замок после удаления одной пружинки (маленькой)
На втором фото, ломаем отверткой пластиковую перегородку и достаем пружинки, вынимаем одну из пружинок (ту что поменьше), ту что побольше можно поставить обратно в замок и уже протестировать на двери.
Желтым цветом я указал «ребра» которые я срезал ножиком т.к. они мешали ходу пружинки со «штырьком» позже объясню почему. (главное не срежьте «пипку» на чем удерживается пружинка)
Вот на тот штырек, что толкает пружина одеваем или засовываем паролон перед его ходом (только все в меру ребят, иначе замок не сможет закрываться), я же надел на штырек резинку от трехкамерных уплотнителей для дверей (выбрал самую маленькую, вырезал капнул масла и надел)
Чуть дальше я объяснил это нагляднее.
Проделав даже эти небольшие доработки вас приятно удивит результат.
И вот самое интересное, я таки решил разобрать этот чудо замок, разобрал я замок путем высверливания раскольцовки сверлом 12,5мм, сверлить нужно аккуратно, если хапанете лишнего, ничего хорошего не ждите…
Сразу говорю, что если так уж получилось, что руки у вас крюки настоятельно не советую вам туда лезть ибо придет покупать новый замок…
Я высверлил раскольцовку, но сверло у меня было не 12,5мм и поэтому мне пришлось поработать немного ударной отверткой (ну и хорошо в принципе, зато ничего лишнего не высверлил).
Раскрылся замок, разобрал его на части и был немного шокирован — качество обработки металла было ужасное, было много шероховатостей, я взял напильник и начал действовать.
Замок в раскрытом состоянии
Поработав замком в таком состоянии, заметил слишком острые углы и решил их округлить, а также подпилить то что немного мешало легкости хода механизма (будьте осторожны не спилите лишнего иначе замок может открываться на ходу!)
На фото я отметил части которые подпиливал.
Теперь о штырьке с резинкой, вот резинка надетая на штырек, благодаря этой резинке штырек не долбится о пластик, но увеличился диаметр штырька и в том месте где находится пружинка (ячейка так скажем) есть ребра которые я указал желтым цветом на одной из фотографий, я срезал эти ребра чтобы штырек с резинкой свободно ходил.
Резинка от трехкамерных уплотнителей дверей
Надел резинку на штырек
Дальше я присмотрелся и заметил потертости металла я их выделил, вот они:
Потертости, результат трения
То есть, когда мы заворачиваем замок в дверь мы его сдавливаем и за счет этого детали сильно прижимаются друг к другу, происходит трение и при слабых упругих деталях (пружинки и спирали) не всегда получается четкое закрывание/открывание дверей.
Берем металлическую крышку, напильник — начинаем искать причины и устранять их. Я так же спилил бугор (указал на фото), об него билась верхняя деталь замка при открывании двери.
До обработки
Вот результат после обработки, теперь детали не трёт:
После обработки
Вот тот ремкомплект личинок, цена 15рублей (но вынужден вас огорчить эти спиральки подойдут только под левые двери, правой стороне придется обойтись, но есть выход (об этом чуть позже):
Ремкоплект личинок
Я взял одну спиральку подогнул как нужно, проверил — замок работает! И вот вам фото для сравнения спиралек: (слева заводская, справа новая с ремкомплекта).
Я сам был немного шокирован заводкой спиралью
Я поставил замок на дверь, порадовался) ход стал ооочень мягким. Но я подумал, куйня же получается, то есть правые двери будут чуть жестче, а асимметрию я не люблю и решил ослабить заводскую спираль путем уменьшения количества витков на ней, по ощущениям мне казалось, что эту спираль создал сам сатанапотому, что как я не пытался откусить ее кусачками, плоскогубцами с молотком никак она не поддавалась, дело дошло до болгарки. Отрезал 2 витка и кое как загнул — это ужас какая же она жесткая.
Вот собственно и результат:
Отрезал 2 витка
Вставил, всё огонь, спираль стала мягче, думал оставить 1 виток, но я так замудохался, что решил и так неплохо получилось.
Дальше я помыл/обезжирил 2 металлические детали замка и решил устранить лязг, т.к. они и создают именно лязг металла, думал что можно сделать, пришел к выводу, что нужно их чем то покрыть.
Взял изоленту наклеил, нарезал лепесточки на ней чтобы не создавались складки и загибал лепесточки вот фото:
Трение получается меньше, а лязг у меня вообще почти не слышно.
Я сделал вот так:
Обклеивание изолентой
Дальше пихаем паролон, собираем замок.
Фото вот соответственно:
Собираем замок
Закрываем крышкой и проверяем в руках работу замка (т.к. развальцовку мы убрали он рассыпается, поэтому хорошо держим в руках), я лично был в шоке от эффекта — какая то изолента устранила лязг.
Если у вас есть идеи заменить изоленту на более актуальный материал, просьба напишите, конечно у меня была затея расплавить пластик и окунуть в него эти детальки, но я что-то не решился.
В вк, мне написал друг, вот что он предложил и он чертовски прав! Скоро на досуге попробую использовать данную плёнку.
«Отличная статья, всё четко и доступно описано. Когда дочитал статью меня осенило, можно изоленту заменить на пленку для оптики. По толщине как изолента и тоже липкая основа, но + в том что при нагреве феном эта пленка принимает форму объекта. Так что этой пленкой можно четко обтянуть железяки».

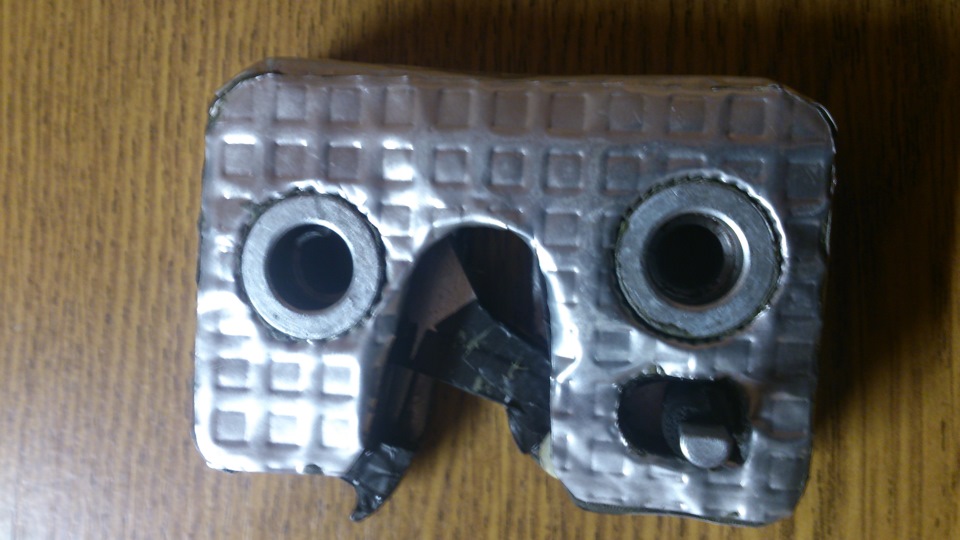

Теперь я перешел к вибре, а именно сделал пыльник (и замок не пылится), забил пустоты на пластике замка виброй ну и обернул замок в вибру:
Пыльник
Пыльник
Аккуратно вырезал прокладку:
Прокладка
Звук стал очень близок к бесшумному замку, по мне даже приятнее как при закрывании, так и при открывании двери.
Замена замка двери ВАЗ 2114
Поломка двери, в частности её замков, вызывает не только дискомфорт у автомобилиста, но и ставит под вопрос сохранность личных вещей, поэтому замена замка двери ВАЗ 2114 не та процедура, которую стоит откладывать. Так как качество производства и состав металла отечественных дверных замков оставляет желать лучшего, то их поломки и отказы происходят довольно часто.
Неприятность может поджидать водителя в любой момент, когда водительская дверь «вдруг» отказывается открываться и приходится выбираться через пассажирскую. Гораздо хуже ситуация, когда при поломке замка, дверь остаётся открытой и машина остаётся «беззащитной».
Распространенные причины поломок дверных замков ВАЗ 2114
- Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
- Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
- Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
- При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
- Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
- Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.Зачастую большинство поломок, связанных с дверными замками, можно устранить своими руками не прибегая к его замене.
Советы по замене и регулировке замка двери ВАЗ 2114
При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.
Чтобы произвести правильную регулировку замков дверей необходимо:
- Ослабить болты крепления фиксатора двери.
- Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
- Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
- Соответственно необходимо отрегулировать фиксатор по вертикали, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.
Для выполнения замены дверных замков необходим такой инструмент:
- трещотка и удлинитель;
- головка «на 8»;
- проникающая смазка WD-40;
- отвертка плоская и крестообразная;
- новые замки для двери.
Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.
Стоимость указана на лето 2017 года по Москве и области.
Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.
С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.
Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.
Снимаем ручку подлокотника.
Крестообразной отвёрткой выворачиваем кнопку блокировки двери.
Крестообразной отверткой отворачиваем три самореза в нижней части накладки.
Снимаем накладку.
Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединяем переключатель проводов.
Откручиваем четыре болта крепления динамика.
Вынимаем динамик.
С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.
Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.
Крестообразной отвёрткой отворачиваем два винта крепления внутренней ручки двери. Затем вынимаем внутреннюю ручку замка двери.
Отворачиваем два винта крепления замка двери.
Снимаем наружный и…
… внутренний замки двери.
Снимаем стопорную скобу с пальца рычага и отсоединяем тягу внутренней ручки от рычага внутреннего замка.
Производим установку тяг замка на новый.
Собираем все детали в обратной последовательности.
Замена всех замков двери, тяг и личинки на ВАЗ 2114
Дверь – она состоит из личинки, из тяги, из наружного замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при этом на ходу не давая ей открыться, со временем замки или сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться или же не закрыться, это и будет говорить о том что либо личинка, либо тяга, либо внутренний замок пришёл в негодность и их пора менять, делается это не очень то и сложно и справиться с этим может даже обычный автолюбитель если будет всё делать аккуратно и соблюдать инструкцию которую мы описали в этой статье.
Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!
Где находятся все замки двери, тяги и личинка?
Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.
Когда нужно менять все замки двери, тяги и личинку?
Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас либо перестанет открываться (Это может из-за неисправности замков быть), либо она будет открываться но вставляя ключ в личинку, автомобиль вы уже сможете закрыть и открыть тоже (Это либо тяга соскочила с личинки, либо же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом однозначно виновата сама личинка замка и она подлежит замене).
Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?
Снятие:
1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.
2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.
3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.
Установка:
Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.
Все детали замков которые трутся, рекомендуем смазать консистентной смазкой благодаря чему они будут защищены у вас от преждевременной коррозии (Если смазка хорошая), да ну и вообще хуже от этого не будет!
Кстати, совсем забыли упомянуть в статье в некоторых случаях бывает ещё что дверь не закрывается при нажатии на кнопку блокировки дверей на сигнализации, в этом причин может быть несколько но одна самая главная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери закрываются без помощи рук), заменяется он полностью и как таковому ремонту не подлежит (Но всё же некоторые люди его на две части разделяют по полам и заменяют дефектные детали, и обратно всё собирают с помощью изоляционной ленты и клея, но это муторно, проще новый сразу поставить да и стоит он не очень то и дорого, главное китайские не берите, просто они бывает даже не подходят), для замены отверните два винта которые его крепят (см. фото 1) и после чего выньте мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после этого разъедините между собой две колодки проводов и два разъёма (Вы их сразу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после чего снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что возможно тягу придётся от мото-редуктора отсоединять или полностью его снимать, когда такие вещи как замки будете снимать к примеру)!
Более подробно и наглядно увидеть процесс замены обоих замков, вы сможете в ролике который размещён чуть ниже, в нём достаточно подробно всё показано и рассказано ко всему этому, но только в ролике используется автомобиль ВАЗ 2110, но вы особого внимания на это не обращайте, потому что замки дверей на автомобилях семейства Самара, Десятка, а так же Самара 2 заменяются идентично и разницы в этом ощутимой практически нет.
