Низкое напряжение от генератора. Замена диодного моста

Стояла у нас тут жара +33 гр, ну в городе пробки, ремонты дорог, вентилятор включается часто. Боковым зрением вижу на борткомпьютере «Напряжение меньше 11,3 В!» Чудеса да и только. Потом вроде нормально стало. Ан нет, уже с включением света и на ходу, напряжение 13 В., а если включить задний обогрев и того меньше

Фото в бортжурнале LADA 2114
На следующий день стал разбираться. На реле-регулятор почему то не стал думать и купил диодный мост на всякий случай, т.к. в запасе были старые регуляторы. Сфоткал свой мост.
Фото в бортжурнале LADA 2114
Однако перед заменой решил поменять реле-регулятор на старый исправный. Вот на такой, что стоял как родной с завода.
Фото в бортжурнале LADA 2114
Однако это не помогло. Прозвонил согласно инструкциям в интернете, пробоя диодного моста не обнаружил. Уже стал думать, что зря купил новый.

Снял генератор.

Фото в бортжурнале LADA 2114
На вид всё ок.
Вот такой износ колец через 140 тыс км. Износ меньше, чем был на родных за 150 тыс км

Вот такой износ колец через 140 тыс км. Износ меньше, чем был на родных за 150 тыс км

Снял мост, проблем не обнаружил и стал зачищать все контакты. Для облегчения чистки немножко приподнял отверткой контактную площадку от диода и с удивлением обнаружил, что он болтается. Вот и причина!

Разобрался пополам

Разобрался пополам

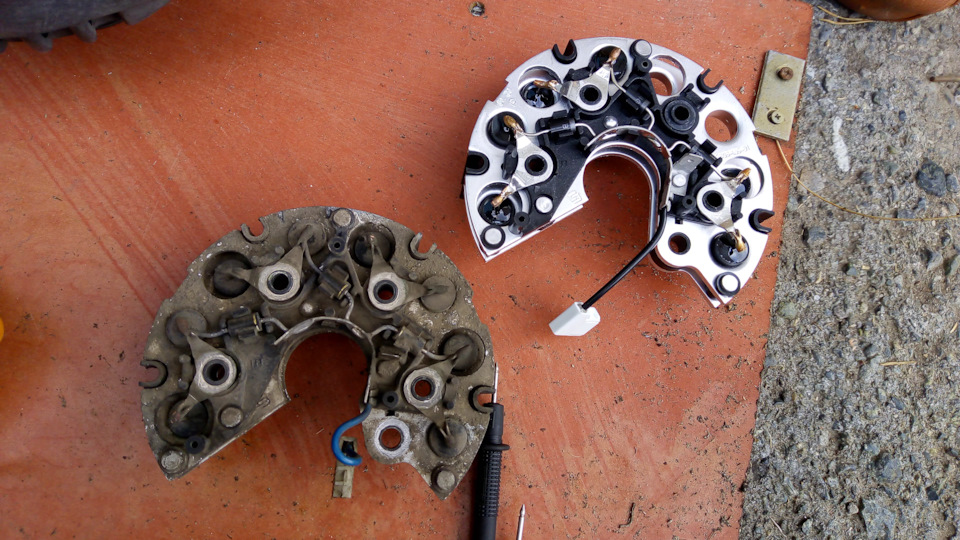

Сравниваем новый со старым и обнаруживаем несоответствие.

На новом 6 диодов, на старом было 8 шт

На новом 6 диодов, на старом было 8 шт

Данное открытие меня расстроило, поскольку ухудшать характеристики генератора не хотелось, а разобрал я машину в деревне у матери, в 20 км от города. В интернете нашел интересную статью : Конструкция генератора позволяет установить и шести диодный и восьми диодный мост. Если генератор рассчитан на применение шести диодного моста, то при установке восьми диодного моста просто ничего не изменится, можно ставить. Если генератор рассчитан на установку восьми диодного моста, то использование шести диодного моста, приведет к небольшому снижению максимального тока генератора, что в обычной эксплуатации со штатным электрооборудованием будет допустимо.

Интересно так же то, что 6-диодные мосты применяются с 80 А генераторами, а 8-диодные с 90-амперными. К сожалению, не помню, что у меня было написано на этикетке, а она еще в первые годы отлетела от крышки.
Кстати, поиск по картинкам в интернете генераторов 2008 года показывает, что ставились 80-Амперные генераторы.
Так же в интернете встречаются обзоры 90-амперных генераторов КЗАТЭ с 6-диодами. Это что, обман производителя или усовершенствованная технология?

90-амп гена

90-амп гена

В общем то, стало ясно, что генератор у меня был 90 Амперным (возможно), придётся сделать 80 А. Зачистил все площадки на генераторе контакты обмоток, собрал генератор. Так же зачистил все площадки протекания «минусового» тока на кронштейнах, корпусе генератора, на блоке двигателя.

Обычно об этом забывают, ставят генератор на окислившиеся кронштейны, прикручивают ржавыми болтами, затем, пытаясь вылечить просадку, лепят новый минусовой провод от генератора к кузову. Вот так вот делать не надо.

Надо вот так вот:

Фото в бортжурнале LADA 2114
Собрал, завёл, включил ближний, противтоуманки, обогрев заднего стекла и отопитель 1 скорость, получилось вот это где то на 40 Амперной нагрузке:
Примерно на 40 А потребления

Примерно на 40 А потребления

Замена диодного моста генератора на ВАЗ 2114

Диодный мост генератора – он же выпрямительный блок, очень важная деталь благодаря которой напряжение в бортовой сети (Бортовая сеть – это все приборы в автомобиле, к примеру дальний свет, подсветка кнопок и т.д.) становиться постоянным, вы уже наверное знаете то что чем быстрее двигатель работает (Чем оборотов больше он развивает), тем генератор и сильнее вырабатывает ток, но как только обороты падают, ток генератор начинает хуже выдавать и в связи с этим переменный ток получается (То сильнее, то слабее), а вы представьте что с приборами будет в автомобиле когда ток скачет, а именно они будут светить то ярче, то тусклее, но благодаря выпрямительному блоку напряжение в генераторе не перестаёт скакать, а просто в бортовую сеть автомобиля уже выходит более ровный ток и под определённым напряжением (К примеру 13 Вольт) и поэтому данный прибор и называется: «Выпрямительный блок генератора».

Для проведения работы, понадобиться из инструментов взять следующие вещи, а именно: Накидные ключи будут нужны, ещё воротком с накидными головками можно будет воспользоваться, а так же паяльником (Без него к работе даже и не преступайте), мегомметром запастись ещё придётся или же мульти-метром с точно такой же функцией!

Где находится диодный мост?

Уже из заголовка статьи понятно что выпрямительный блок стоит на самом генераторе, но вот где он именно стоит знают не все люди, сразу вам скажем один факт, не разобрав частично генератор вы выпрямительный блок и не увидите (Там крышку с генератора снять придётся, отвернув для этого все гайки которые её крепят), для наглядности чуть ниже мы разместили фото на котором красной стрелкой указали местонахождение выпрямительного блока, кстати крышка с генератора на фото уже снята и сам генератор ко всему этому снят с автомобиля, но можно и не снимать его, а всю работу на установленном проделать, но это жутко неудобно.

На фото генератор изображён, а стрелкой указан диодный мост который к нему за счёт гаек крепиться

Когда нужно менять диодный мост?

Как только у вас начали проявляться проблемы с электроникой в автомобиле, то значит что то с генератором или куда то на провода попадает влага, но сегодня не о влаге разговор а об диодном мосту, так вот если он выходит из строя то первым делом у вас проблема с АКБ может начаться (Аккумулятор садиться очень быстро будет), если такой проблемы нет то кроме неё при езде во время работы двигателя фары могут самопроизвольно тускнеть и снова загораться, ещё музыка сама может отключаться в автомобиле и множество другого ряда факторов, которые относятся к плохой подаче электро энергии от генератора в бортовую сеть автомобиля, но даже если все эти симптомы у вас есть, это ещё не говорит о том что именно выпрямительный блок пришёл в негодность (Просто точно такие же неисправности могут быть и из-за регулятора напряжения, кстати о том как его заменить, читайте в статье: «Замена регулятора напряжения на ВАЗ»), его так же нужно проверять как и регулятор напряжения, проверяется он с помощью мегаомметра более подробно про проверку расскажем по ходу прочтения вами статьи.

Как заменить диодный мост на ВАЗ 2113-ВАЗ 2115?

Снятие:

1) В самом начале операции разберите немножко генератор и да кстати если вам его нужно снять, то в таком случае изучите статью под названием: «Замена генератора на автомобиле», в этой статье процесс снятия подробно описан, ну так вот, насчёт разборки генератора, вам с него крышку снять придётся и регулятор напряжения снять, чтобы он не мешал, заодно и его тоже проверите на исправность, а о том как всё это сделать, то есть снять крышку, снять регулятор, читайте в статье на которую дана ссылка чуть выше, называется она: «Замена регулятора напряжения на автомобиле».

2) После всех манипуляций берите накидной ключ или же вороток с накидной головкой (Что вам удобней) и с их помощью выверните три гайки которые сам выпрямительный блок крепят и две гайки которые дистанционные втулки двух клемм удерживают (см. фото 1), как только гайки крепления дистанционных втулок будет вывернуты, снимите дистанционные втулки со шпилек чтобы не потерять (Гайки крепления дистанционных втулок, указаны синими стрелками на фото 1), далее берите в руки паяльник и всё то что к нему нужно (Припой и т.д.) и с его помощью отпаяйте шесть выводов статорной обмотки в тех местах где это показано стрелками на фото 2, после отпайки снимите выпрямительный блок полностью с генератора.

Выворачивание гаек крепления диодного моста и снятие дистанционных втулок которые под ними находятся

3) Теперь когда выпрямительный блок снят, переходим к его проверки, для этого возьмите в руки мульти-метр и с его помощью проверьте отрицательные диоды, для этого подсоедините положительный вывод идущий от мульти-метра (Он как правило красного цвета) к «минусовой» пластине выпрямительного блока, а вывод минус идущий от того же самого мульти-метра, подсоедините по очереди к трём контактам, более подробно смотрите на схеме которая приведена на фото 1 ниже (Во время подсоединения проводов идущих от мульти-метра, он обязан показать результаты в районе 580–620 Ом, если покажет меньше или же больше, то в таком случае диодный мост неисправен и нуждается в замене), идём далее , после чего проделайте ту же самую операцию но просто щупы поменяйте, то есть ранее вы плюсовой щуп идущий от мульти-метра подсоединяли к минусовой пластине, а другой минусовой щуп подсоединяли поочерёдно к трём контактам, вот теперь тоже самое сделайте но только минусовой щуп к минусовой пластине подсоедините, а плюсовым касайтесь поочерёдно тех самых трёх диодов и смотрите какие цифры покажет прибор (Должен будет он бесконечность показать на табло, бесконечность это когда число не меняется, то есть у вас на мульти-метра написано 1 и вы подключите его как следует и всё равно та же самая цифра 1 показывается, значит это бесконечность, более подробно как подсоединять всё нужно смотрите на фото 2 ниже), если бесконечность то значит всё нормально и исправно, но если он показания будет давать, то в таком случае данный диодный мост нуждается у вас в замене.

Проверка с помощью мульти-метра диодного моста на его исправность

Способом который описан в пункте 3 вы проверите отрицательные диоды на работоспособность, точно таким же образом вам нужно будет проверить и положительные диоды, но только относительно плюсовой пластины диодного моста проверять придётся или же вывода «В+» генератора (Вывод «B+» генератора, это болт к которому при помощи гайки ещё клемма крепилась, перед снятием генератора вы эту гайку ещё выворачивали и клемму скидывали чтобы она не мешала), после проверки (Там как вы уже поняли к тем же трём контактам нужно поочерёдно подсоединять провода от мульти-метра, просто уже минусовая пластина на плюсовую меняется и всё) проведите ещё одну, она заключается в проверки обмотки статора на обрыв, делается она следующим образом, берётся всё тот же мульти-метр и подсоединяется как надо (Более подробно показано на схеме ниже, на сплошные линии внимание своё обратите, это и есть схема благодаря которой вы проверите обмотку статор на обрыва цепи), после данной проверки произведите ещё одну (Это уже на пунктирные линии внимание обратить придётся, благодаря такой проверки вы узнаете замыкает стартер на корпус или же нет)!

Торчащие выводы обмотки статора генератора и их проверка

Все детали устанавливаются на свои места в обратном порядке снятию, и кстати забыли упомянуть, чуть выше на фото следите обязательно за тем чтобы выводы обмоток за крышку не касались (Видите на фото выше они расправлены) а то результаты получаться неверные и проверка должным образом не будет проведена.

А о том как проверить диодный мост на исправность, показывается уже в другом ролике поэтому и его тоже подробно изучите!

Проверка диодного моста ВАЗ 2114

Здравствуйте. В этой статье поясняется простым языком для чего нужен диодный мост в генераторе ВАЗ 2109 -2114, признаки неисправности диодного моста и как проверить шоколадку на генераторе ваз 2109 — 2114 (шоколадка — он же диодный мост).

Как работает диодный мост ВАЗ 2114

Диодный мост на схеме ниже обведен в зелёный прямоугольник.

схема генератора ваз 2109

Он состоит из девяти диодов и двух пластин. Пластины служат не только для крепежа диодов, но и соединяют их выводы в одну точку. Диодный мост нужен для получения постоянного тока с трёхфазной обмотки статора.

На фото ниже обведены болты, которыми подключается обмотка статора к диодному мосту.  На схеме выше, места этих соединений, отмечены точками.

диодный мост на генераторе ваз 2109

Признаки неисправности диодного моста генератора ВАЗ 2114

Самый главный признак неисправности диодного моста — это, конечно же отсутствие зарядки АКБ авто или недостаточная зарядка.

Одним из признаков неиправности диодного моста можно увидеть лишь увидев диодный мост — это пробитие дополнительных диодов (три маленьких чёрных цилиндра с светлой полоской). Пробитый диод можно определить визуально: на нём может быть трещина или следы расплавления.

Как прозвонить диодный мост генератора ВАЗ 2114

Что бы проверить диоды на пробитие, ставим мультиметр в режим прозвонки (если такого режима нет то просто выбираем режим проверки сопротивления до 1 кОм).

Плюсовой щуп кладём на верхнюю пластину, а минусовым поочередно прощупываем выводы трёх диодов отмеченных цифрами на рисунке. Если мультиметр не пищит и на дисплее показывает единицу то с диодом всё в порядке, переходим к следующему, иначе диодный мост под замену.

как прозвонить диодный мост ваз 2109

После того, как проверили верхний ряд диодов, аналогично проверяем нижний. Кладём минусовой щуп на нижнюю пластину, а плюсовым проходимся по оставшимся диодам.

как прозвонить диодный мост ваза

Отвечу на, вероятно, возникший вопрос, почему даже из-за одного неисправного диода меняется весь мост? Дело в том, что диодный мост — это не дорогая запчасть. Проще купить её целиком и заменить, чем мучатся с заменой одного диода.

Надеюсь теперь Вам стало понятней для чего нужен диодный мост в генераторе ВАЗ 2109 — 2104 и как его проверить. Если у Вас есть какие — то вопросы — оставляйте их в комментариях.
