Наверное каждый ТАЗовод сталкивался с проблемой стука рулевой рейки ну или любых других проблем связанных с рулевым управлением наших ТАЗиков))))

Примерно с пол года назад, во время моих покатушек в Оренбург я прикупил в одном из магазинов себе ремкомплект рулевой рейки на ВАЗ — 2112 выглядел он примерно так:

Фото ремокомплекта с интерента

отдал я за него рублей 350 наверное. И вот так получилось что моя iZolda’чка встала на замену КПП в гараж к моему другу, и я такой думаю “А чего бы мне не перебрать рулевую рейку!))?”, а то и правда, тут делов, всего ничего.
Скинул я рулевую рейку минут за 15 проблем вообще ни каких, и разобрал. К слову сказать единственное во что я вперся во время разборки рулевой так это непонимание как ее разобрать на две части, благо газовый ключ я отложил в сторону а то как крутанул бы че нить, РАЗБИРАЕТСЯ ОНА ОЧЕНЬ ПРОСТО _ ПРОСТО БЕРЕТСЯ ШЕСТИГРАННИК И ПАЛОЧКА (спизженная у друга и в последствии расх…ная в щепки) И ПОСТУКИВАНИЯМИ ПРОКРУЧИВАЕТСЯ И ОП! РУЛЕВУЮ МОЖНО ПОЛОВИНИТЬ..

сюда стучать и все будет))

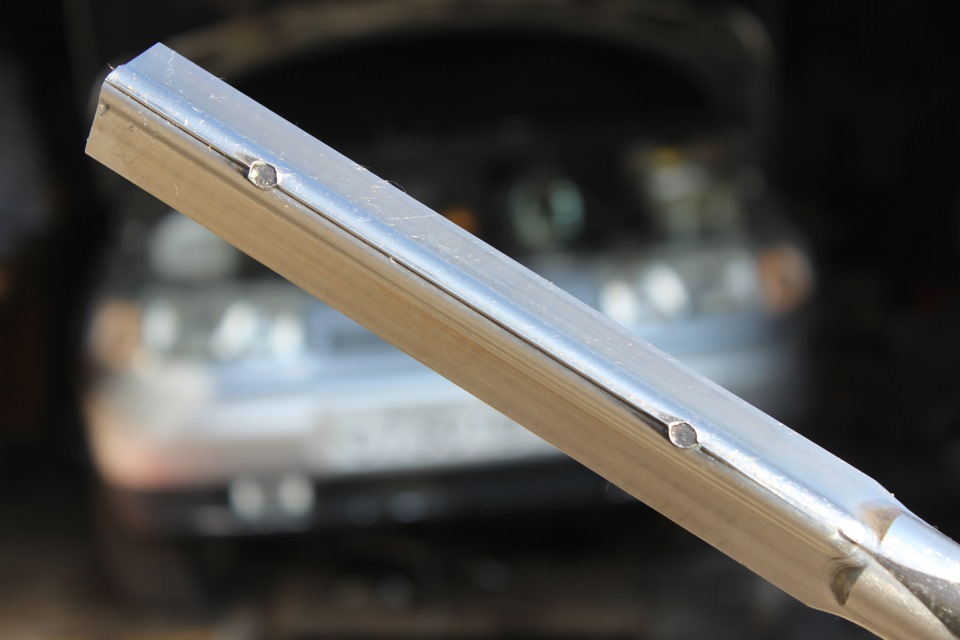

Если честно я был поражен состоянием деталей РР. Я ожидал что-то такое

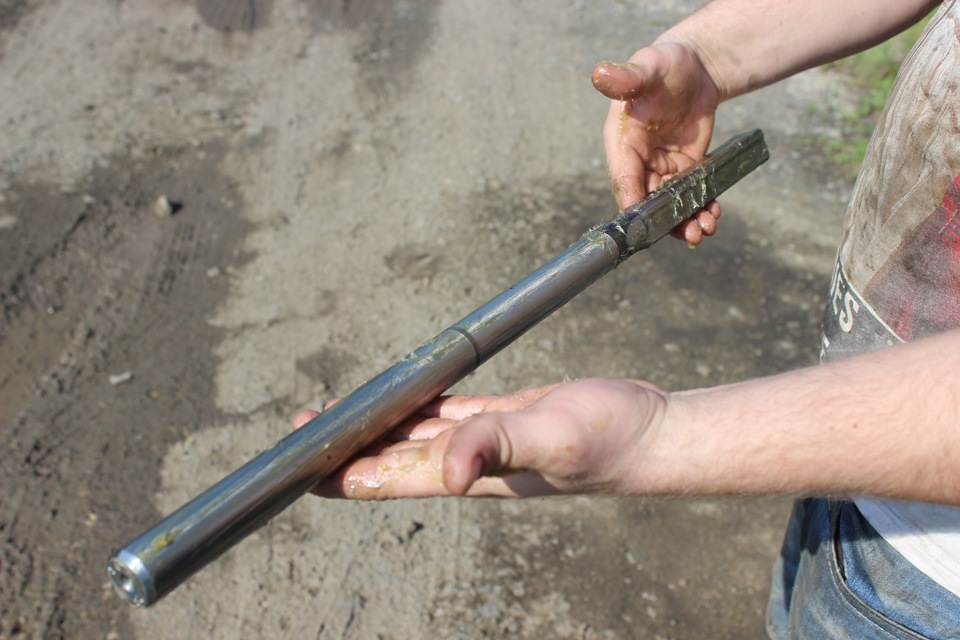

ржавая рейка

грязь на пружине под упорной гайкой

но нет у меня всё в идеале

Со сборкой тоже проблем не было. Я заменил всё что нужно и хорошенько смазал ЛИТОЛОМ

смазал ЛИТОЛОМ внутри корпуса рейки
смазал ЛИТОЛОМ внутри корпуса рейки
смазал ЛИТОЛОМ внутри корпуса рейки
смазал ЛИТОЛОМ внутри корпуса рейки

Рейку я собрал без проблем. Всё работает замечатльно. Единственное где я помучался-это установка рейка, у меня так и не получилось выставить всё как надо, руль стоит не ровно. На днях я постараюсь все исправить.

P.S. Покатался я на перебранной РР, ощющения очень замечательные. А когда все притрется будет еще лучше.
Всем благ, удачи, и всего лучшего)))

Рулевая рейка Ваз 2112 как разобрать и заменить неисправные детали

Любой механизм в автомобиле не вечен. Так, при езде по неровной дороге, в один прекрасный момент, может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки.

Если пренебрежительно относится к своему автомобилю, то это чревато последствиями. За автомобилем потребуется постоянный уход. Для этого ему надо проводить периодически технический осмотр, на основании которого убеждаться в исправности тех или иных узлов.

Ваз 2112 – устройство рулевой рейки

Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены

Основные элементы рулевой рейки:

  • 20 – рейка.
  • 21 – втулка опорная для рейки.
  • 22 – кольцо демпфирующее.
  • 23 – резинометаллический шарнир.
  • 10, 11, 14 – элементы для соединения рейки и рулевых тяг.
  • 12 – скобы удерживающие рулевой механизм на щитке впереди кузова.
  • 13 – опоры резиновые для рулевого механизма.
  • 15 – чехол для защиты узла.

Признаки неисправности рулевой рейки Ваз 2112 Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены

Своевременное выявление неисправности рулевой рейки и проведение её ремонта – залог безопасности. Если в рулевом механизме появился люфт, а также присутствуют постоянные шумы и стуки при движении по неровной дороге, то это признак того, что механизм требует ремонта.

Следующие признаки помогут Вам определить состояние рулевой рейки Ваз 2112:

  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из-под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но, если стуки в рейке, тогда поступить можно следующим образом:

  1. Купить новую рулевую рейку
  2. восстановить рулевую рейку на СТО
  3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Основные неисправности рулевой рейки Ваз 2112 Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены

Основные неисправности

Как и любая другая механическая конструкция, рулевая рейка в силу тех или иных обстоятельств может подавать признаки неисправности. К ним относятся:

  • хруст (стук) при выворачивании рулевого колеса;
  • «тугой» руль;
  • увеличенный люфт рулевого колеса или приводной шестерни рулевого вала;
  • вибрация рулевого вала при движении;
  • неравномерный износ шин, вызванный нарушением угла установки передних колес.

Перечисленные симптомы свидетельствуют о том, что пришло время ремонта или замены рулевой рейки. Однако не стоит спешить с заменой. Сама рейка выполнена из прочной стали, и вывести ее из строя не так и просто. Чаще всего в негодность приходят вспомогательные элементы конструкции:

  • опорная втулка;
  • подшипники приводной шестерни (шариковый и игольчатый);
  • уплотнители;
  • пыльники и др.

Причин выхода из строя этих деталей может быть сколько угодно, от израсходованного ресурса, до механических повреждений вследствие езды по бездорожью. Если вы уверенны в том, что саму рейку менять не придется, можно обойтись мелким ремонтом рулевой конструкции, заключающемся в замене перечисленных «расходников».

Видео: Как устранить стук в рулевой рейке ВАЗ 2110-2112

Таблица причин и исправления неисправностей рулевой рейки Ваз 2112

С рулевой рейкой входит в зацепление приводная шестерня, установлена в картере на подшипниках. Упор, изготовленный из металлокерамики, уплотненный в картере специальным резиновым кольцом, поджимает пружиной рейку к шестерне.

Раскручивание гайки предотвращает стопорное кольцо. Облегчают сборку узла метки, расположенные на пыльнике и картере механизма руля.

Причина поломокСпособ устранения
На рулевом колесе увеличился свободный ход
Ослабились гайки, фиксирующие шаровые пальцы тягПроверяется наличие шплинта, затягиваются и шплинтуются гайки
Увеличился в шаровых шарнирах тяг зазорМеняются наконечники тяг
Износились резинометаллические шарниры тягСтавятся новые тяги или резинометаллические шарниры
Между гайкой и упором рейки стал большой зазорМеняются изношенные детали регулируется рулевой механизм
Шум или стук в управлении рулем
Ослабились гайки шаровых шарниров тягПоверяются и затягиваются гайки
Между гайкой и упором рейки стал большой зазорМеняются изношенные детали, регулируется рулевой механизм
Ослабилось крепление рулевого механизмаПодтягиваются гайки для фиксации рулевого механизма
Ослабился болт фиксации на валу шестерни нижнего фланца эластичной муфтыЗатягивается болт, удерживающий нижний фланец муфты
Туго вращается рулевое колесо
Поврежден подшипник верхней опоры стойки подвескиМеняются опора в сборе или подшипник
Неисправна опорная втулка или упор рейкиСтавятся новые детали, закладывается смазка
Понизилось давление в шинах на передних колесахУстанавливается нормальное давление
Неисправности в деталях шаровых шарниров тягМеняются поврежденные детали
Повреждение элементов телескопической стойки подвескиРемонтируется или ставится новая стойка подвески
Повреждены подшипники на верхнем валу рулевой колонкиМеняются подшипники
Нет фиксации колонки в нужном положении
Проворачивается стяжной болт рычага регулировкиОткручивается с болта рычаг с регулировочной втулкой и устанавливается в прорезь направляющей пластины на кронштейне вала руля выступ болта
В облицовочный кожух упирается рычаг регулировкиСнимаются облицовочный кожух, стопорная шайба, рычаг. Затягивается втулка, рычаг надевается в нужном положении. Проверяется надежность фиксации и работоспособность стяжного устройства, устанавливаются стопорная шайба и облицовочный кожух

Скрипит рулевая рейка Ваз 2112 – что делать ?

Проведение диагностических работ, которые позволят определить причины скрипа, следует начать с выявления конкретного места, откуда слышится скрип при повороте руля. Чтобы это сделать, необходимо поставить автомобиль на яму и попросить кого-нибудь покрутить руль, при этом прислушиваясь из-под машины к звукам, чтобы установить место скрипа. Определившись с тем, какой именно элемент скрипит, можно переходить к ремонту. Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены

Определить скрип рулевой колонки достаточно просто по характерной вибрации, которая также будет возникать при вращении рулевого колеса. Чаще всего скрипит муфта рулевой колонки, и подобная проблема типична для автомобилей, которые были неудачно восстановлены после серьезного ДТП. Данная проблема, если шум несильный, не сказывается на качестве работы рулевого механизма, поэтому можно продолжать эксплуатировать автомобиль.

Исправить ситуацию можно только заменой рулевой колонки. Также скрип может доноситься из сочленения рулевой рейки и колонки, если они плохо отрегулированы или имеет место быть сильный износ. В зависимости от модели автомобиля, данная проблема решается разными способами. Чаще всего имеется возможность отрегулировать механизм.

Рулевая рейка Ваз 2112 как разобрать и заменить неисправные детали

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами

  1. Демонтируйте рулевую рейку в сборе. Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
  3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
  4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
  5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем. Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
  7. Извлеките стопорную шайбу (шлицевая отвертка).
  8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм). Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  9. Извлеките из корпуса шестерню привода рейки с подшипником.
  10. Извлеките рейку из корпуса.
  11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
  12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
  13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!). Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.
  15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты. Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
  17. Вставьте рейку в корпус.
  18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
  19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
  20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой. Рулевая рейка Ваз 2112 ремонт и пошаговая инструкция замены
  21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
  22. Установите перебранную конструкцию на автомобиль.

По окончании сборки проверьте, нет ли вертикального люфта рулевого вала. Осторожно проедьтесь, оценивая эффективность рулевого управления. Обратите внимание на посторонние шумы в районе рейки. Если все нормально, отправляйтесь на СТО для регулирования «развала-схождения».

Видео:  Замена ремкомплекта рулевой рейки ВАЗ 2112

Замена рулевой рейки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена рулевой рейки на ВАЗ

Добро пожаловать!
Рулевая рейка – отвечает за поворот колёс автомобиля, внутри рейки есть механизмы, благодаря которым колёса поворачивать становится не так трудно, при помощи рулевого колеса, а сравнимо это с тем, если бы Вы колёса руками вращали, за лёгкоё вращение колёс кроме рулевой рейки отвечает ещё усилитель руля, усилитель может быть Электрическим и Гидравлическим, на автомобилях десятого семейства практиковался только ГУР, на автомобилях Украинской сборки (Богдан) ставился и ЭУР, сразу отметим, снимать рулевую рейку с Гидро Усилителем будет по сложнее чем без него, придётся немного повозиться, поэтому сразу настраивайтесь на это и учитывайте тот факт, что рулевая рейка с усилителем руля стоит гораздо дороже, кроме того при покупке новой рейки, старайтесь брать новую в сборе, чтобы все наконечники были и так далее, если Вы так и сделаете и не по экономите чуть чуть денег, то установка пройдёт гораздо быстрее и возиться с рейкой даже и не придётся.

Примечание!
Чтобы осуществить снятие данной детали, запаситесь: Чурбачками, на них нужно будет переднюю часть автомобиля положить и снять оба колеса с переда, если у Вас есть пара домкратов, то можете на них оставить висеть автомобиль но просто с домкратов он может сорваться, все ключи которые есть у Вас тоже пригодятся, большая плоская отвёртка, а так же пассатижи и монтажная лопатка с молотком!

Где находится рулевая рейка?
Рейка располагается на щите, который разделяет моторный отсек и салон автомобиля, закрепляется же рейка при помощи двух металлических хомутов которые её по бокам крепят, через небольшое отверстие в данном щите, рейка выходит в салон где соединяется с рулевым валом, более подробно схематично всё понять, Вы можете просмотрев фото ниже, на котором и всё указано, но только на нём того самого щита нет (Перегородки), а рейка указана под цифрой 18.

Полная схема рулевого механизма, начиная от рулевого колеса и заканчивая рулевыми наконечниками

Когда нужно менять рулевую рейку?
Признак того что рейка нуждается в замене, является характерный стук который на рулевое колесо ещё переходить будет, а так же люфт руля, если все эти симптомы не пропадают посредством регулировки рулевой рейки (Как отрегулировать рейку, читайте «в этой статье»), то в этом случае рулевая рейка нуждается в своей замене.

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

Выкручивание гайки болта и разжимание при помощи мощной отвёртки стяжного хомута, стягивающего шлицевую часть рулевой рейки

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Отворачивание двух болтов крепления рулевых тяг и полное снятие тяг с рулевой рейки

Примечание!
Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Отворачивание гаек и выведение рулевой рейки из под арки с правой части автомобиля

Примечание!
Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре» и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1», пункт 1) Если нужно поменять ЭУР на Приоре?

Ваз 2112: ремонт рулевой рейки своими руками

Рулевой механизм автомобиля ВАЗ 2112

Рулевой механизм автомобиля ВАЗ 2112

Важной частью для управления движением автомобиля служит рулевой механизм. Его основной узел — рулевая рейка, передает усилие, которое водитель прикладывает на руль, через наконечники и тяги на рычаги поворота, соединенные через цапфы с управляемыми колесами.

От исправного состояния всех его элементов зависит, насколько безопасным будет движение автомобиля по дорогам. Поэтому очень важно своевременно выполнять ремонт рулевой рейки ВАЗ.

Данная статья предлагает ознакомиться с причинами неисправностей и способами их устранения своими руками.

КАКИЕ ВОЗМОЖНЫ ПОЛОМКИ В РУЛЕВОМ УПРАВЛЕНИИ ВАЗ 2112

Элементы рулевого управления авто ВАЗ 2112

Элементы рулевого управления авто ВАЗ 2112

Основные элементы рулевой рейки:

  • 20 – рейка.
  • 21 – втулка опорная для рейки.
  • 22 – кольцо демпфирующее.
  • 23 – резинометаллический шарнир.
  • 10, 11, 14 – элементы для соединения рейки и рулевых тяг.
  • 12 – скобы удерживающие рулевой механизм на щитке впереди кузова.
  • 13 – опоры резиновые для рулевого механизма.
  • 15 – чехол для защиты узла.

С рулевой рейкой входит в зацепление приводная шестерня, установлена в картере на подшипниках. Упор, изготовленный из металлокерамики, уплотненный в картере специальным резиновым кольцом, поджимает пружиной рейку к шестерне.

Раскручивание гайки предотвращает стопорное кольцо. Облегчают сборку узла метки, расположенные на пыльнике и картере механизма руля.

КАК ОТРЕМОНТИРОВАТЬ РУЛЕВУЮ РЕЙКУ

Если поломалась на автомобиле ВАЗ 2112 рулевая рейка, ремонт начинать нужно с приобретения материалов, инструментов и запасных частей.

Материалы:

  • Для подшипников густая смазка. Предпочтение нужно отдать Mobil Grease XHP 222.
  • Мовиль в аэрозольной упаковке.
  • Уайтспирит.
  • WD-40 баллончик.
  • Хомуты из пластика 200 мм х 4 мм.
  • Ветошь.

Инструменты:

  • Торцовые ключи с трещоткой.
  • Кардан с удлинителем.
  • Молоток.
  • Съемник, для снятия наконечников.
  • Ключ на 22.
  • Ключ с внутренним восьмигранником.
  • Зубило, ширина его не более семи миллиметров.

Запасные части:

  • Чехол для руля.
  • Наконечники с гайками.
  • Сайлентблоки.
  • Ремкомплект для рулевой рейки.

Порядок выполнения работ

Инструкция указывает, что работы выполняется на хорошо зафиксированном автомобиле. Для этого устанавливаются упоры под задние колеса, затягивается ручной тормоз, блокируется руль.

Совет: Чтобы избежать неприятностей при ремонте рулевой рейки лучше клеммы аккумулятора отсоединить от автомобиля.

Итак:

  • Откручиваются передние колеса.
  • Специальным съемником, из стоек рычагов вытаскиваются пальцы, перед этим нужно открутить гайки наконечников.
  • Съемник ставится до упора, заворачивается винт. Из рычага выбивается молотком палец, при этом ключ находится в напряженном состоянии.
  • Откручиваются гайки фиксирующие скобы рейки. Изнутри салона отворачивается на рулевом валу болт.
  • Применяя колебательные движения, осторожно отсоединяется от рулевого вала хвостовик шестерни. Нужно следить, чтобы не повредились шлицы на детали.
  • Через правое отверстие, расположенное в корпусе автомобиля вытаскивается весь узел.

Порядок ремонта:

  • Перед тем как начать на авто 2112 ВАЗ ремонт, рулевая рейка зажимается в тисках. Специальной щеткой, можно тряпочкой, смоченной в уайт спирите, очищаются все поверхности узла.
  • Вытаскиваются рулевые тяги. Откручиваются болты на фиксирующей их скобе, отгибают «усики» стопорной пластины, используя ключ «на 22».
  • Снимается стопорная и соединительная тяги пластины.
  • Вынимаются рулевые тяги.
  • Стопорное кольцо и опора снимаются с правой стороны на картере рулевого устройства.
  • Срезаются хомуты, фиксирующие защитный чехол. Детали можно использовать один раз, они изготовлены из пластмассы.
  • Удаляется защитный чехол.
  • Колпачок для защиты и опора снимаются с левой стороны узла.
  • Ключом «на 17» откручивается гайка на упоре рейки, элемент вынимается, вытаскиваются пружина и фиксирующее кольцо.

Гайка, пружина и фиксирующее кольцо вынимаются из изделия

Гайка, пружина и фиксирующее кольцо вынимаются из изделия

  • Из гнезда выбивается упор рейки. Картер нужно ударить о деревянную подставку. Резиновое кольцо устанавливается в проточке упора для уплотнения.
  • Снимается уплотнитель.
  • Удаляется пыльник шестерни, его достаточно поддеть отверткой.
  • Вытаскивается стопорная шайба.
  • Ключом «на 24» откручивается гайка, фиксирующая подшипник шестерни.
  • С вала снимается гайка.
  • Ключом «на 14» выкручивается из картера одновременно с подшипником шестерня.

Шестерни с подшипником выкручивается из картера

Шестерни с подшипником выкручивается из картера

  • Вытаскивается рейка.
  • Извлекается втулка. Опорная втулка поддевается отверткой, выступы ее должны зайти в отверстия расположенные в картере и тогда деталь свободно извлекается.

Опорная втулка убирается

Опорная втулка убирается

  • Ставится новая втулка. На нее устанавливаются новые демпфирующие кольца из резины так, что против разрезов втулки находились тонкие части кольца.
    На втулке выступы должны свободно стать в отверстия на картере.
  • По краям втулки кольца разрезаются, а отрезанные части выбрасываются.
  • Фиксирующее кольцо снимается с вала шестерни.
  • Используя двухзахватный съемник, нужно спрессовать шариковый подшипник, как показано на фото.

Удаление шарикового подшипника

Удаление шарикового подшипника

  • Специальным съемником выпрессовывается игольчатый подшипник. Если его нет, предлагается другой вариант: в торце картера сверлятся два отверстия, диаметр которых, два миллиметра, это даст возможность выйти игольчатому подшипнику на кольцо.

Выпрессовка игольчатого подшипника

Выпрессовка игольчатого подшипника

  • Промывается полость картера узла. Запрессовывается отрезком трубы игольчатый подшипник. Отверстие заделывается препаратами типа «холодной сварки».
  • Смазкой ФИОЛ-1 хорошо смазываются подшипники, приводная шестерня, зубья на рейке. В полость , расположенная над гайкой, фиксирующей подшипник приводной шестерни, закладывается смазка УНИОЛ-1. Узел рулевой рейки восстанавливается в обратной последовательности.
  • Устанавливается пыльник на рулевую рейку и крепится хомутами.
  • Зазор 0,12 миллиметра выдерживается при сборке конструкции между упором рейки и гайкой. По окончании регулировки зазора гайка упора накернивается, это предохраняет ее от раскручивания.

Рулевая рейка автомобиля ВАЗ 2112

Рулевая рейка автомобиля ВАЗ 2112

  Совет: Перед тем как начать ремонт рулевой рейки лучше познакомиться со всеми операциями по видео.

Своевременная диагностика и качественный ремонт рулевой рейки на автомобиле ВАЗ 2112 обеспечит надежную эксплуатацию машины, а цена ее ремонта будет ниже, чем после ДТП, возникшего по причине неисправности узла.

Источники

  • masteravaza.ru/rulevoe/rulevaya-rejka-rulevoe/vaz-2112-remont-rulevoj-rejki-82
  • vaz-russia.com/remont-vaz-2110/zamena-rulevoy-reyki-na-vaz-2110-vaz-2111-vaz-2112.html
  • remont-inomarki.ru/rulevaja-rejka-vaz-2112-remont-i-poshagovaja-instrukcija-zameny.html
  • drive2.ru/l/6890772/
