Рулевая рейка 2112 (без ГУР)

Наконец то появилось свободное время, и ГУР был демонтирован. Вместо него поставили обычную двенадцатую рейку. Почему сняли гур? Первая причина это конечно то что руль совсем с ним ватный, нет острости, да и прыгание оборотов двигателя при рулении тоже напрягало, вобще Гур на наших машинах не практично и не продумано. В дальнейшем может быть будет ЭУР.

Докупили 2 кронштейна генератора, ремень генератора

Докупили 2 кронштейна генератора, ремень генератора

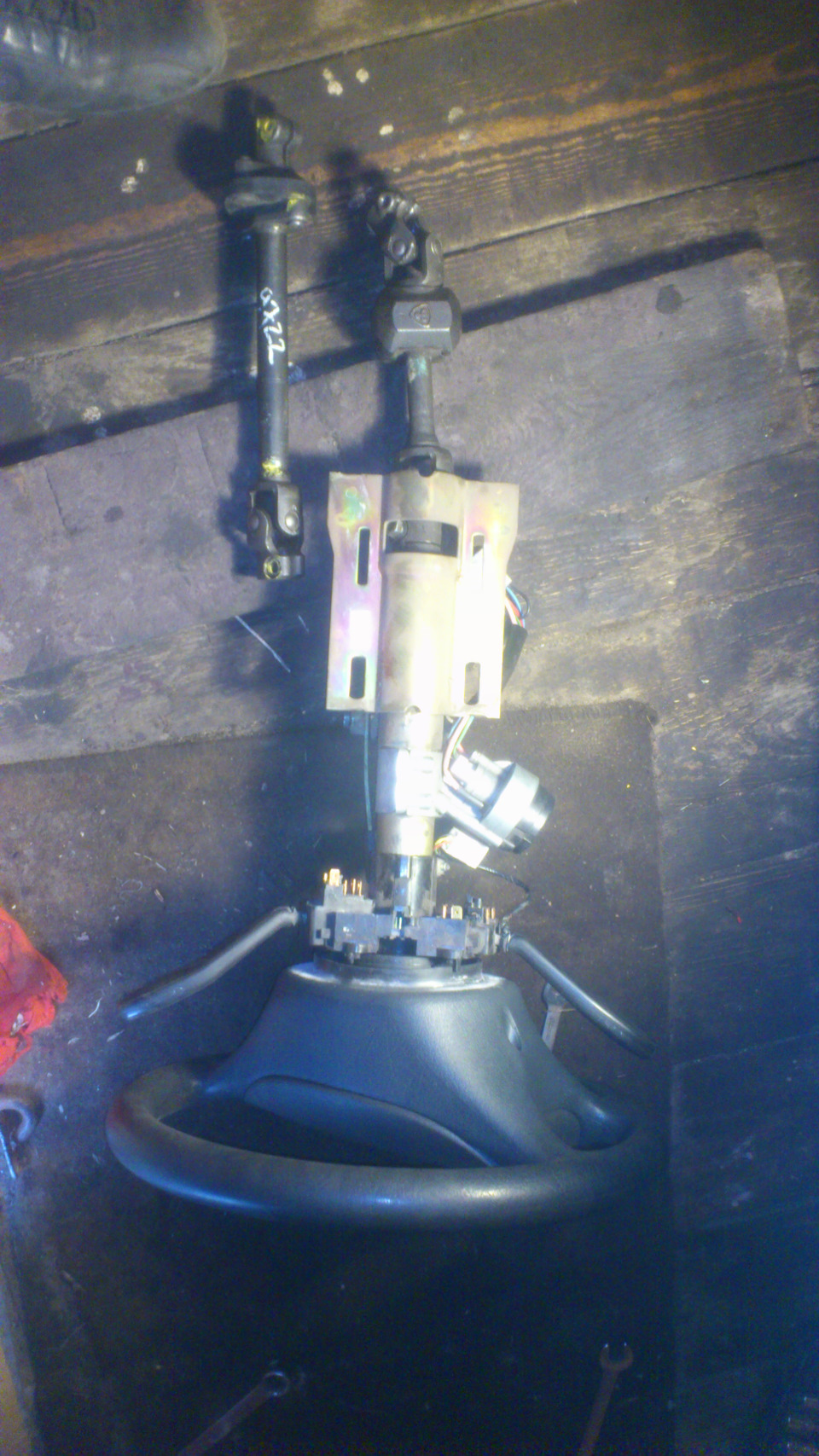

И рулевой вал, гуровский короткий

И рулевой вал, гуровский короткий

Первым делом слили жидкость с рейки

Первым делом слили жидкость с рейки

Открутили насос ГУР

Открутили насос ГУР

На место насоса крепим генератор

На место насоса крепим генератор

Потом надо перейти к самой рейке, держится на 4 болтах, их и откручиваем. и отстоединяем рулевой вал от рейки. А вот чтобы вынуть рейку из под капота надо повозиться. Мы откручивали все патрубки которые у рулевой колонки.

Уже вынутая рейка

Уже вынутая рейка

Меняем рулевой промежуточный вал на десяточный

Меняем рулевой промежуточный вал на десяточный

И ставим новую обычную рейку

И ставим новую обычную рейку

Новая простая рейка проблем не доставляет при установке.

Установленная рейка

Установленная рейка

Готово. Едем на тест драйв и удивляемся какой стал руль после гура. Осталось сделать сход развал.

Фото в бортжурнале LADA 21124

Чем грозит неисправность рулевой реки

Рулевой механизм автомобиля

Рулевой механизм автомобиля

Своевременное выявление неисправности рулевой рейки и проведение её ремонта – залог безопасности.

Если в рулевом механизме появился люфт, а также присутствуют постоянные шумы и стуки при движении по неровной дороге, то это признак того, что механизм требует ремонта.

Причины неисправности

Конструкция самой рейки относительно проста. В процессе эксплуатации детали механизма могут поизноситься, поэтому между ними появляются промежутки, которые станут причиной появления люфта.

Конструкция рулевого управления

Конструкция рулевого управления

Важную роль в рейке играют и пыльники, которые защищают механизм от попадания грязи и пыли, а также влаги.

Если резиновые чехлы имеют повреждения или есть негерметичные места в них, то это может стать причиной некоторых проблем, которые могут быть связаны с коррозией или загрязнением элементов узла.

Диагностика рулевой рейки

Если было замечено нехарактерное поведение автомобиля на дороге во время движения, то надо определить, что стало причиной этого. Способов диагностики рейки не много. Все они просты.

Среди них отмечаются такие:

  1. Если в районе стыковки рейки и рулевого вала при приложении усилия будет слышен стук, то тут проблема в отсутствии смазки подшипника.
  2. Если взявшись за стык тяги в подкапотном пространстве в механизме будет обнаружен люфт, то это станет свидетельством изношенности втулки или недостаточной затяжки соединений.
Снятие втулки рулевой рейки

Снятие втулки рулевой рейки

Ремонтируем сами

Если ремонтировать придется рейку своими силами, стоит отметить, что это достаточно сложный процесс, который требует определенного мастерства и знаний. Конечно, самостоятельный ремонт обойдется дешевле. Также для работы потребуется помощь напарника.

Инструмент и расходные материалы

Ремкомплект рулевой рейки

Ремкомплект рулевой рейки

Демонтаж рейки на ВАЗ-2112

Для начала потребуется в подкапотном пространстве снять аккумулятор, площадку под ним и воздуховод. Далее потребуется открутить хомуты, которыми рейка крепится к кузову. Сложность данной работы в том, что при неаккуратном откручивании можно повредить шпильки, которые заменить достаточно трудно.

Снятие наконечников тяг с рулевой рейки

Снятие наконечников тяг с рулевой рейки

После этого следует открутить болты, которые удерживают наконечники тяг. Далее откручивается фланцевый болт крепления рейки. После этого надо откинуть рейку от корпуса. Тут потребуется монтировка или лом. Вытянуть механизм можно через отверстие в брызговике. Тут нужен будет домкрат.

Разбираем рулевую рейку

  1. Снять опору и защитный колпак с обеих сторон механизма.
  2. Освободить чехлы защиты.
  3. Снять гайку упора при помощи спецключа.

Извлекаем шестерню привода с подшипником

Извлекаем шестерню привода с подшипником

Далее необходимо заменить все элементы, которые входят в ремкоплект рулевой рейки, проверить изделие на люфт и провести визуальный осмотр.

После разборки рейки особое внимание надо уделить механизму червячной передачи и опорной втулке. Также если пыльники были повреждены, то может наблюдаться коррозия некоторых частей механизма.

Тут всё надо прочистить и промыть, а также обильно смазать.







Обязательно надо поменять стопорное кольцо и упор рейки. Эти детали подвергаются больше всего износу.

Замена рулевой рейки на ВАЗ 2112

Рулевая рейка – отвечает за поворот колёс автомобиля, внутри рейки есть механизмы, благодаря которым колёса поворачивать становится не так трудно, при помощи рулевого колеса, а сравнимо это с тем, если бы Вы колёса руками вращали, за лёгкоё вращение колёс кроме рулевой рейки отвечает ещё усилитель руля, усилитель может быть Электрическим и Гидравлическим, на автомобилях десятого семейства практиковался только ГУР, на автомобилях Украинской сборки (Богдан) ставился и ЭУР, сразу отметим, снимать рулевую рейку с Гидро Усилителем будет по сложнее чем без него, придётся немного повозиться, поэтому сразу настраивайтесь на это и учитывайте тот факт, что рулевая рейка с усилителем руля стоит гораздо дороже, кроме того при покупке новой рейки, старайтесь брать новую в сборе, чтобы все наконечники были и так далее, если Вы так и сделаете и не по экономите чуть чуть денег, то установка пройдёт гораздо быстрее и возиться с рейкой даже и не придётся.

Чтобы осуществить снятие данной детали, запаситесь: Чурбачками, на них нужно будет переднюю часть автомобиля положить и снять оба колеса с переда, если у Вас есть пара домкратов, то можете на них оставить висеть автомобиль но просто с домкратов он может сорваться, все ключи которые есть у Вас тоже пригодятся, большая плоская отвёртка, а так же пассатижи и монтажная лопатка с молотком!

Где находится рулевая рейка?

Рейка располагается на щите, который разделяет моторный отсек и салон автомобиля, закрепляется же рейка при помощи двух металлических хомутов которые её по бокам крепят, через небольшое отверстие в данном щите, рейка выходит в салон где соединяется с рулевым валом, более подробно схематично всё понять, Вы можете просмотрев фото ниже, на котором и всё указано, но только на нём того самого щита нет (Перегородки), а рейка указана под цифрой 18.

Полная схема рулевого механизма, начиная от рулевого колеса и заканчивая рулевыми наконечниками

Когда нужно менять рулевую рейку?

Признак того что рейка нуждается в замене, является характерный стук который на рулевое колесо ещё переходить будет, а так же люфт руля, если все эти симптомы не пропадают посредством регулировки рулевой рейки (Как отрегулировать рейку, читайте «в этой статье»), то в этом случае рулевая рейка нуждается в своей замене.

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

Выкручивание гайки болта и разжимание при помощи мощной отвёртки стяжного хомута, стягивающего шлицевую часть рулевой рейки

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Отворачивание двух болтов крепления рулевых тяг и полное снятие тяг с рулевой рейки

Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Отворачивание гаек и выведение рулевой рейки из под арки с правой части автомобиля

Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре» и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1», пункт 1) Если нужно поменять ЭУР на Приоре?

Дополнительный видео-ролик:
Посмотрите подробную инструкцию по замене рейки, она показывается на примере автомобиля ВАЗ 2109, на нём всё точно так же производится, да мы даже больше Вам скажем, первое поколение ВАЗ 2110 выпускалось с рулевой рейкой от девятого семейства, поэтому различия в их снятии, что на первом автомобиле, что на втором, нет вообще никакого.
