Чтобы в двигателе ВАЗ-2110 все правильно работало, необходимо соблюдать определенную его температуру. Достигается такой температурный интервал с помощью вентилятора охлаждения, который, как правило, идет с электроприводом. Его активация и отключение осуществляется в автоматическом режиме. При этом если машина содержит карбюраторный двигатель, то применяют ТМ 108, а в случае, когда используется инжекторный двигатель, применяют контроллер. Где расположено реле вентилятора охлаждения на авто ВАЗ-2110, вам поведает данная статья.

Если происходит управление вентилятором от включения, то важно, чтобы соблюдалась температура настройки датчика корпуса. Датчик считается неисправным, когда его температура достигла отметки включения, а двигатель охлаждения так и не сработал. Для проверки следует осуществить замыкание контактов датчика, в дальнейшем проконтролировать за тем, сработает ли вентилятор, если да, то датчик требуется заменить на новый.

Бывают моменты, когда замыкание контактов не помогает и вентилятор по-прежнему не срабатывает, тогда согласно схеме осуществляют проверки целостности предохранителя с подводящими проводами.

Для того чтобы запустить вентилятор охлаждения машины, в которой находится инжекторный двигатель, применяется электронный контроллер. Условия температурного режима предварительно вбиваются в программное обеспечение прибора и колеблются в пределах от 100 до 105 градусов. Если датчик температуры неисправен, то на контроллере выбирается системная ошибка, а активация вентилятора охлаждения срабатывает при включении двигателя автомобиля.

Происходит ряд поломок, при которых контроллер поломку не обнаруживает, и как следствие – при достижении необходимой температуры 105 градусов вентилятор просто не запускается. Чтобы выполнить проверку, снимают разъем температурного датчика в процессе работы двигателя. Если система исправна, то датчик осуществит запуск охлаждающего вентилятора, при этом вернув разъем в исходное положение вентилятор отключится. В случае повреждений схемы, проверяют качество реле, предохранителя и подводных проводов. Все должно быть установлено исключительно по схеме. Для осуществления экспресс проверки перемыкают выводы 30 и 87 реле включения вентилятора, которые расположены в шахте отопила. Чтобы было проще его найти, ищите в области кресла для пассажира.

При сработанном вентиляторе осуществите соединение контрольной лампы, корпуса и вывода 86 реле, тогда реле сработает, а вентилятор запустится автоматически. При этом производить манипуляцию подобной схемы необходимо только в случае, когда реле находится в колодке соединителя. Здесь рекомендуется посмотреть на контроллер и провод, соединитель реле с выводом 46, поломка в чем-то из них. Если специфический щелчок реле не произошел, а от главного реле на вывод 85 идет плюс, либо же щелчок был, но вентилятор охлаждения не запустился, тогда это сигнализирует о поломке реле и необходимости заменить его.

Если установив перегородку между выводом 30 и 87, вентилятор запускается, то необходимо проверить питание вывода вентилятора и качество предохранителя. В случае когда на одном выводе питание есть, а на втором нет, тогда не исправлен электродвигатель вентилятора.

Чаще всего вентилятор охлаждения на ВАЗ-2110 не включается именно в жаркое время года. Температурный индикатор охлаждающей жидкости подскакивает до отметки красной точки, а вентилятор не запускается, при этом тосол уже кипит. В этих случаях необходимо осуществить замену термостата либо патрубка.

Где находится реле вентилятора охлаждения автомобиля ВАЗ-2110

Чтобы двигатель автомобиля находился в пределах своего температурного режима, используют систему охлаждения.

Ее главными частями принято считать:

канал для антифриза в блоке цилиндров;
патрубок;
термостат;
радиатор;
датчик включения вентилятора охлаждения;
датчик температуры;
электродвигатель охлаждения радиатора с крыльчаткой.

При этом два последних пункта приписывают к элементам электрической части. В последующем обнаружение дефектов в системе охлаждения может перегреть двигатель, и, следовательно, обеспечить для машины очень дорогой ремонт.

Как при инжекторном, так и при карбюраторном двигателе применяется ТМ-108 (биметаллический температурный датчик). При этом в карбюраторном моторе он расположен с левой стороны радиатора. Когда нагревается резьбовая часть теплоносителя, изгибается биметаллическая пластина, что приводит к полному замыканию контактов.

При помощи предохранителя напряжение аккумулятора передается на один из контактов электродвигателя, второй в это время соединяется с корпусом и запускает крыльчатку.

Расположение температурного биметаллического датчика ТМ-108 в инжекторах ВАЗ-2110 сосредоточено у термостата, при этом все сигналы подаются блоку управления электронного типа. Сигнал из блока подается непосредственно на реле вентилятора охлаждения, управляемого электродвигателем.

Рассмотрим основные проблемы и поломки реле вентилятора охлаждения авто ВАЗ-2110:

Самая распространенная проблема – это невключение вентилятора. Здесь следует обязательно проверить на работоспособность: предохранитель, термостат, датчик и электродвигатель.
Следующая проблема совершенно противоположна, когда вентилятор работает в постоянном режиме, без отключения. Здесь необходимо определить поломку и осуществить замену одной из следующих частей: контакты датчика, лампу проверки двигателя, а также стоит проверить, не зажато ли реле в замкнутом состоянии.
Включение реле охлаждения, когда антифриз уже закипает. Чаще всего такое происходит при неисправности клапана в крышке радиатора.

Самостоятельно вполне можно очень легко осуществить проверку срабатывания прибора. Здесь потребуется мультиметр и термометр. Отключите электрический разъем и ключом выкрутите датчик. В целях безопасности дождитесь, пока двигатель остынет, и только потом снимайте прибор, в противном случае ожоги вам гарантированы. Заранее не забудьте слить антифриз. После проверки, собирая механизм, лучше сразу поставить новую уплотнительную медную шайбу, к тому же слишком сильно затягивать ее не стоит.

Производители на торце гравировкой указывают температурный режим, который должен быть соблюден и колеблется он от 92 до 95 градусов. Проверяется она достаточно легко, для этого подсоединяется мультиметр на проверку сопротивления, а резьбовая часть опускается в сосуд с водой. Воду в этот момент необходимо начинать подогревать и зафиксировать момент включения и, соответственно, отключения при ее остывании. По стандарту температура включения составляет 92 градуса, отключение – 87 градусов. Если отклонения гораздо сильнее, то прибор необходимо заменить.

Чтобы процесс охлаждения происходил качественнее, на ВАЗ-2110 устанавливают два вентилятора – перед радиатором и после него. Но стоит учесть, что при параллельном включении электродвигателей возникает острая необходимость заменить проводку, поскольку потребляемый ток в нем будет вырастать до 40 ампер. Не забывайте контролировать температуру двигателя автомобиля. При его перегреве может закипеть антифриз, деформироваться головка блока цилиндров, а распределительный вал порой начинает давать сбои.

Реле и предохранители

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной.
В общем вкратце о реле и блоке предохранителей:

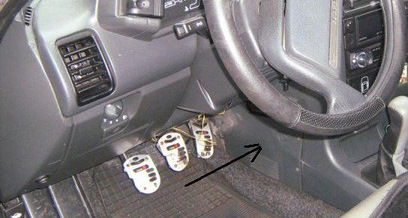

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

1. Основной монтажный блок с предохранителями и реле:

Схема основного монтажного блока предохранителей и реле

Реле:

К1 — реле контроля исправности ламп
К2 — реле очистителя ветрового стекла
K3 — реле-прерыватель указателей поворота и аварийной сигнализации
К4 — реле включения ближнего света фар
К5 — реле включения дальнего света фар
К6 — дополнительное реле
К7 — реле включения обогрева заднего стекла
K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Обозначения предохранителей и реле монтажного блока

Предохранители:

F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 — 7,5 А — Ближний свет в левой фаре
F3 — 10 А — Дальний свет в левой фаре
F4 — 10 А — Правая передняя противотуманная фара
F5 — 30 А — Стеклоподъемники дверей
F6 — 15 А — Переносная лампа, прикуриватель
F7 — 20 А — Вентилятор радиатора, звуковой сигнал
F8 — 20 А — Обогрев заднего стекла
F9 — 20 А — Омыватель и очиститель лобового стекла
F10 — 20 А — Резервый
F11 — 5 А — Габарит с правой стороны
F12 — 7,5 А — Ближний свет в правой фаре
F13 — 10 А — Дальний свет в правой фаре
F14 — 10 А — Противотуманная фара, левая
F15 — 20 А — Обогрев сидений
F16 — 10 А — Аварийный сигнал, поворотники
F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона
F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона
F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала
F20 — 7,5 А — Задние противотуманные фары
