Замок зажигания ваз 2110 — устройство, диагностика неисправностей

Пост опубликован 4 февраля 2021 в 14:13

Содержание статьи

Замок зажигания в автомобиле ВАЗ 2110, как и на любом другом, предназначен для коммутации электрических цепей и включения стартера. Поэтому если он вышел из строя, то машину Вы уже не сможете завести.

Нужно отметить, что выключатель зажигания является инструментом запуска/отключения двигателя, он может размыкать или замыкать определенные группы контактов, поэтому когда замок сломан – двигатель не будет приведен в действие. Так что если у вас возникли с ним проблемы, то обязательно понадобится электросхема работы и схема подключения замка на ВАЗ 2110 дабы проверить и произвести его ремонт.

Схема замка зажигания ВАЗ 2110

Ниже представлена визуальная схема самого устройства и электросхема подключения замка зажигания, она подойдет как для автомобиля ВАЗ 2110 так и его модификаций — 2111 и 2112.

Схема подключения замка зажигания ВАЗ 2110

Электросхема работы замка зажигания ВАЗ 2110

Распиновка замка зажигания ВАЗ 2110:

Питание +12 вольт, которое должно поступать для микровыключателя датчика вставленного ключа;
Должна приходить масса при открывании дверей со стороны водителя;
Источник +12 вольт, ток должен поступать на стартер (с контактом 50);
Источник +12 вольт уходит после того, как включается зажигание, как пример, дополнительное оборудование: часы, видеорегистратор и т.д. (контакт при этом 15);
Также идет +12 вольт, когда вставляешь ключ на 5 контакт бортовой системы контроля;
Приходит питание +12 вольт, с помощью него работает подсветка личинки замка зажигания;
Приходит питание +12 вольт от аккумуляторной батареи (контакт 30);
Не используют.

Неисправности замка зажигания

Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.

Выделяют две группы основных поломок:

Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.

Главная причина поломки контактной группы (выгорание) — перегрузка электрооборудования автомобиля.

Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.

Подробная инструкция проверки неисправностей в замке зажигания:

Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.

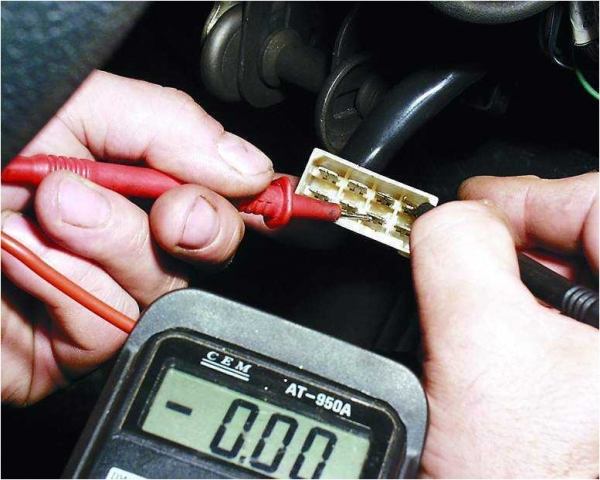

Далее Вам нужно омметром чтоб провести проверку сопротивления на самих контактах при этом установив ключ в положении 1, 2 или 3. Когда контакты исправны, то сопротивление на них будет равно нулю, если же бесконечности, то замок поломан. В случае их незначительного подгорания, прибор будет показывать незначительное противодействие.
Для того, чтобы проверить исправность подсветки нужно подать постоянный ток с напряжением 12В на контакты 2 и 6 колодки жгута проводов. В таком случае если же лампа будет гореть — с ней все в порядке, если же нет — разрыв в электроцепи или она банального перегорела.
Если Вы увидели, что контакты 15, 30 и 50 в замке зажигания неисправны, то нужно заменить всю контактную группу.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Замена замка зажигания ВАЗ 2110

Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.

Самые распространенные причины замены:

если автомобиль подвергался угону;
если произошла утеря ключа;
поломка контактной группы.

Инструкция по замене замка зажигания:

Для проведения такой процедуры нужно использовать специальные болты с отрывными головками, некоторые автомобилисты рекомендуют их заменить двадцатимиллиметровыми болтами М6, которые быстрее снимаются при повторном ремонте;
Для ослабления затяжки болтов вам нужно будет зубило, в процессе использования нужно быть крайне осторожным, чтобы не сломать головку от болта;
Непосредственно перед заменой замка зажигания, нужно вставить в него ключ и повернуть в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, находилась в корпусе замка.
Затем можно поставить замок зажигания на рулевую колонку и закрепить его скобой, также зажать болтами для крепления.
После изъятия ключа из замочной скважины, нужно проверить работает ли механизм блокировки рулевого вала. Если фиксатор вала не сработал, то потребуется отрегулировать положение замка зажигания на рулевой колонке, до того момента, пока защелка не войдет в паз на рулевом валу.
Когда механизм блокировки нормально работает работать, то с помощью накидного ключа на «10» окончательно нужно затянуть крепящие болты.

В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.

Проверка и схема замка зажигания ВАЗ 2110

На ВАЗ 2110 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками.

Неисправности замка зажигания ВАЗ 2110

Для определения неисправности замка зажигания достаточно его проверить. Установите ключ и проверяйте омметром сопротивление контактов при переключении ключом режимов 1, 2, 3. Если замок зажигания исправен, то сопротивление выбранных контактов должно быть равно 0.

Схема замка зажигания ВАЗ 2110

Распиновка замка зажигания:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Замена замка зажигания на ВАЗ 2110: схема подключения проводов

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

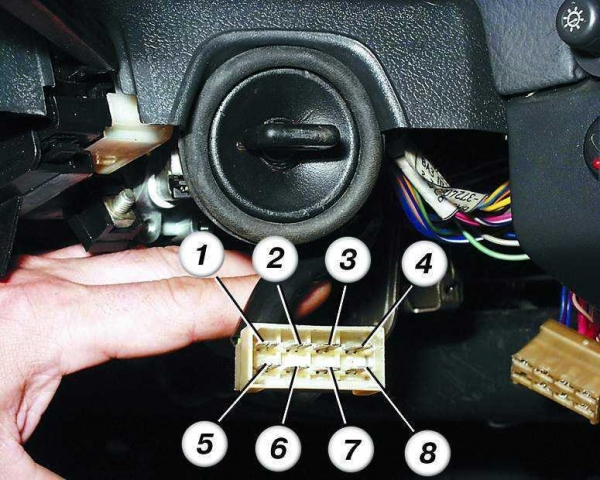

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

Питание микровыключателя датчика вставленного ключа (+12Вольт).
Питание на массу при открывании дверей со стороны водителя.
Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
Источник на +12Вольт от аккумулятора (на схеме контакт 30).
Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.

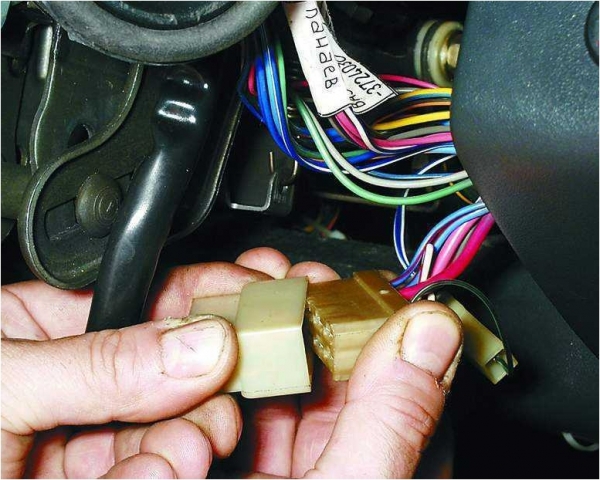

Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

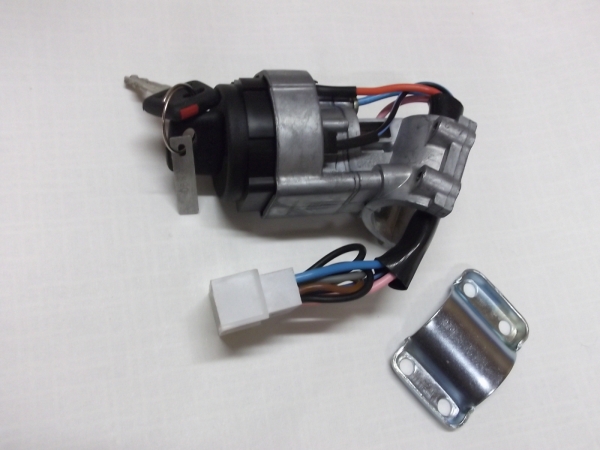

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.
