Система охлаждения ваз 2110 — устройство, ремонт

Михаил — 03 февраля 2021

Содержание статьи

Эффективно функционирующая система охлаждения на ВАЗ 2110 позволяет двигателю работать в оптимальном режиме, ни перегружаться, ни перегреваться. Но если наблюдается рост температуры мотора, тогда с системой охлаждения (СО) что-то произошло. Задача автовладельца — сделать все возможное для снижения нагрева.

Проверка системы

Примечательно, что недогрев и перегрев опасны для мотора в равной степени. Дабы разобраться в особенностях ремонта СО, для начала следует узнать принцип ее работы.

Как работает СО

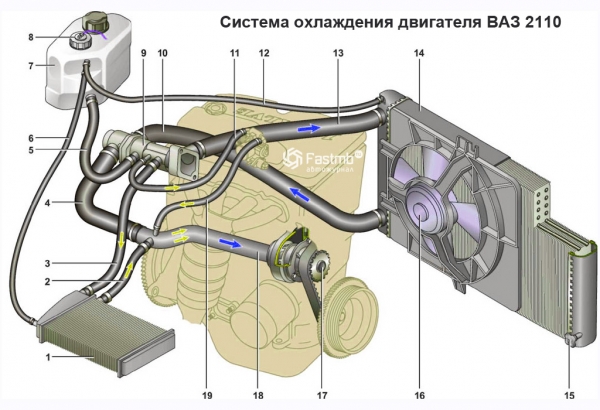

Схема СО

На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
1. Отопитель для прогрева салона;
2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
3. Подогрев блока дроссельного узла;
4. Впускной коллектор.
Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

Пропадает охлаждающая жидкость из системы.
Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
Датчик на панели приборов достиг крайней красной зоны.
Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

Меры профилактики

Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей.

Системы охлаждения переднеприводных ВАЗов

Под влиянием непрекращающихся споров о том, какая конфигурация системы охлаждения двигателя (СОД) лучше, я решил составить небольшой FAQ о том, какие схемы бывают на «передках», чем они лучше или хуже, а Вы уже решите, что собирать себе.
Вся информация найдена на просторах интернета в свободном доступе и я на авторские права не претендую.

Начнем с того, что системы охлаждения (дальше — CО) бывают с «верхним» и «нижним» термостатом.

кинематические отличия верхнего и нижнего термостата. Красный — нагретая ОЖ, синий — охлажденная ОЖ, желтый — смешанная ОЖ

В системе с «нижним» термостатом термостат устанавливается перед водяным насосом, в термостат поступает охлажденная в радиаторе охлаждающая жидкость (ОЖ), а также неохлажденная жидкость непосредственно из водяной рубашки двигателя. В этом случае термостат обеспечивает поддержание постоянной температуры охлаждающей жидкости на входе в двигатель, смешивая в нужных пропорциях охлажденную и неохлажденную охлаждающую жидкость.

В системе с «верхним» термостатом термостат устанавливается на выходе двигателя и на основании измеренной температуры охлаждающей жидкости на выходе двигателя термостат устанавливает требуемое соотношение потоков охлаждающей жидкости в радиатор для ее охлаждения и в обход радиатора для подачи ее непосредственно в водяной насос, стабилизируя таким образом температуру на выходе двигателя.

У всех двигателей ВАЗ 2101, 2108, 2112, 21126, 1118, 2121, 2123 во всех Ладах (кроме Гранты) СО с «нижним» термостатом.
Гранта, большинство иномарок, Волга, ГАЗель, УАЗ с движками ЗМЗ и УМЗ, почти все советские грузовики и автобусы имеют СО с «верхним» термостатом.
В принципе, отличия невелики — пробежимся по основным машинам.

1) ВАЗ 2101 (и вся классика). Термостат с 3 штуцерами (2 входа, 1 выход) — СО проста до невозможности — движок греет ОЖ, она из головки идет через радиатор, либо напрямую в помпу (откуда ее примет термостат). Вход и выход ОЖ у 1го цилиндра, печка питается с 4го цилиндра и сбрасывается в помпу минуя термостат. С переходом на электровентилятор охлаждения немного улучшился тепловой режим. Пробка с клапанами регулировки давления в СО находится в радиаторе, расширительный бачок (РБ) — «внешний» (т.к. находится после клапанов).

Вывод: простая система со своими недостатками — не всегда точно удерживает температуру в нужных пределах при разных режимах.

2) ВАЗ 2108. СО 2101 эволюционировала — РБ стал проточным и входит в замкнутый контур. Клапана регулировки давления переехали в крышку РБ. ОЖ протекает «сквозь» двигатель — выход у 4го цилиндра, вход в помпу у 1го, за счет этого уменьшилась разница температур в двигателе (более равномерный прогрев). В остальном все то же самое — выход печки и подогрева карбюратора идут в помпу минуя «термос».

Вывод: немного улучшенная классическая СОД.

3) ВАЗ 2110-12. СО 2108 развивается — термостат стал бескорпусным, подогрев уже не карбюратора, а дроссельной заслонки; в отопителе 2110 уже отсутствует кран (хотя и 09-й прекрасно обходится без него), соответственно поток через печку в помпу стал постоянный; ЭБУ видит температуру двигателя и сам решает, когда включать вентилятор охлаждения. Радиатор отопителя получил пароотводящий шланг — воздушные пробки исчезли 🙂
С установкой корпуса термостата нового образца (6 патрубков) избавились от текущего тройника.

двигатель 8V и отопитель старого образца — до 2003г

двигатель 16V и отопитель нового образца — после 2003г

Вывод: та же СОД 2108 в новой оболочке.

Здесь и далее: у автомобилей с электронной дроссельной заслонкой отсутствует подогрев дросселя (соответственно шланги и штуцера тоже)))

4) ВАЗ 2170. Приора без кондиционера полностью аналогична ВАЗ 2112. Отличий нет.
А вот Приора с кондиционером лишилась пароотводящих шлангов с радиатора отопителя (и Panasonic и Halla) (внятных схем пока не нашел). Воздушные пробки возникают при первой заливке ОЖ, но сравнительно легко выгоняются.

Приора без кондиционера

Вывод: та же «десятка»)).

5) Калина. Единственные отличия от 2111, которые я нашел — измененная форма корпуса термостата и точка соединения РБ перенесена с малого контура на обратку большого контура. Радиатор отопителя без пароотвода и очень плотная компоновка приносит сюрпризы — у Калин часто завоздушивается СО.

Вывод: те же яйца, только в профиль.

6) Гранта. Термостат «верхний» — радиатор на холодную совсем закрыт, из малого контура остался только отопитель. Радиаторы отопителя и охлаждения — одноходовые — меньше сопротивление потоку, соответственно быстрее бегает ОЖ и быстро удаляется воздух.
Из плюсов: немного быстрее прогрев двигателя, раньше начинает идти теплый воздух из печки, нет «лишних» шлангов.
Минусы: немного больше инерционность СО и рабочая температура обычно немного ниже по сравнению с «нижним» термосом.

Вывод: хотели как лучше, а получилось как всегда) ИМХО

Система охлаждения двигателя ВАЗ 2110

В случае, когда система охлаждения автомобиля исправна — двигатель работает в комфортном режиме, и вся система внутреннего сгорания обеспечивает надежную работу машины во время движения. Если же у ВАЗ 2110 греется двигатель, значит, где-то непорядок, необходимо обеспечить все для того, чтобы температура выровнялась. Перегрев – это так же плохо, как и недогрев. Но чтобы устранить неисправности системы охлаждения, прежде всего, следует знать, как она функционирует.

Особенности работы

На ВАЗ 2110 применена жидкостная система охлаждения, имеющая принудительную циркуляцию. Когда двигатель нагревается (оптимальная рабочая температура примерно 90-95°С), возникает избыточное давление, которое обеспечивает выпускной клапан крышки расширительного бачка. Чтобы не возникал перегрев, когда давление доходит примерно до 1,2 -1,4 кгс/см2, клапан открывается. Впускной же начинает функционировать, когда двигатель остывает и его давление относительно атмосферного, падает.

Если баланс давления по какой-то причине не соблюдается, тогда и возникает перегрев, который грозит двигателю многими дорогостоящими неприятностями.

Постоянная рабочая температура обеспечивается, а также поддерживается термостатом и электро вентилятором. Датчик, находящийся на головке блока цилиндров, передает блоку управления данные о температуре ОЖ, и уже оттуда поступает команда, на которую быстро реагирует система охлаждения, чтобы устранить перегрев двигателя.Если машина имеет электронный впрыск, на ней также есть дополнительный датчик, сообщающий на ЭБУ, есть ли перегрев мотора.

Вентилятор радиатора

Помпа (насос) подает ОЖ, которую распределяет термостат. Когда двигатель только начинает работать, ему необходим подогрев до рабочей температуры. Тогда термостат обеспечивает движение жидкости по малому кругу (без включения циркуляции жидкости через радиатор). Таким образом, в малый круг попадают:

отопитель, обеспечивающий подогрев салона;
блок подогрева карбюратора (если у вас не ВАЗ инжектор);
впускной коллектор;
подогрев блока дроссельного узла.

После того, как состоялся подогрев двигателя до температуры около 90°С, термостат посылает часть жидкости через радиатор, а когда уже датчик показывает, что начинается перегрев, вся ОЖ начинает циркуляцию по большому кругу.

Проявление неисправностей

О том, что система охлаждения подводит, могут свидетельствовать рад признаков, среди которых:

Из системы исчезает тосол;
Двигатель долго и плохо прогревается. Если это связано с погодными условиями (мороз, отсутствие гаража), то нужно утеплить двигатель;
Двигатель детонирует. Такая ситуация чаще всего может возникнуть из-за того, что машина, в которой неисправна система охлаждения, долго эксплуатируется без надлежащего ремонта;
Датчик, находящийся на панели приборов, показывает достижение угрожающей температуры ОЖ (стрелка в красной зоне);
Теряется крутящий момент. Это весьма неприятное явление, при котором, чаще всего именно из-за того, что произошел перегрев двигателя, пропускает прокладка головки.
Течь тосола

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;
особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.
Установка термостата

Профилактика

Исходя из вышесказанного, возьмите за привычку:

регулярно проверять уровень ОЖ;
использовать только качественную охлаждающую жидкость;
никогда не использовать воду, поскольку у нее ниже температура кипения, чем у тосола, к тому же вода способствует быстрейшей коррозии деталей системы охлаждения;
обращать внимание на датчик температуры тосола и не доводить до того, чтобы стрелка «посещала» красный сектор.
