Замена сцепления на ваз 2110 своими руками

Михаил   —   03 февраля 2021

Содержание статьи

  • Сцепление ВАЗ 2110: замена диска своими руками
  • Задачи сцепления
  • Как оно работает и из чего состоит
  • Выбор
  • Популярные проблемы и их решение
  • Демонтаж, ремонт и замена

Появились признаки изношенности сцепления на своей 2110-2112? Следовательно? Требуется приобрести комплект нового и произвести ремонт, а вернее замену сцепления.
Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110-2112 вам понадобится: набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.
Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.
Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска, возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.
Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.
Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры.

Снимаем «минусовую» клемму с аккумулятора, снимаем разъем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач

1.Откручиваем болт крепления МЗ к картеру КП. 2.Откручиваем первый болт крепления КП.

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

Эту гайку необходимо не забыть ослабить.

Откручиваем верхний болт крепления стартера.

Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

Снимаем продольную растяжку вместе с рычагом.

Откручиваем нижний болт крепления стартера.

На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП. Откручиваем две гайки задней подушки.

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КП от двигателя и кладем на пол.

КП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минут — риск что после такой нагрузки потекут сальники.

Подшипник выключения сцепления лучше заменить. Если пружины в своём месте болтаются, то диск менять однозначно. Накладки износились до заклепок. На поверхности корзины износ небольшой, переживет ещё один диск.

На лепестках, в месте касания выжимного подшипника, износ небольшой. Лепестки в норме.

Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП.

Цена вопроса: 3 500 ₽

Сцепление ВАЗ 2110: замена диска своими руками

Следует сразу отметить, что замена сцепления на ВАЗ 2110 — это кардинальная мера по ремонту узла. В некоторых ситуациях вполне можно обойтись ремонтом, который позволит продлить срок службы действующего сцепления. Сегодня мы рассмотрим эти вопросы более детально в нашем материале.

Диск

Задачи сцепления

Сцепление разработано для того, чтобы крутящий момент, идущий от коленчатого вала на коробку передач, переходит максимально плавно.

Вилка

Собственно, на этом описание назначения можно закончить.

Как оно работает и из чего состоит

У ВАЗ 2110 сцепление однодисковое, имеющее центральную нажимную пружину. Привод работает за счет троса. Кожух крепится одновременно к нажимному диску и маховику. Конструкция также предусматривает наличие ведомого диска.

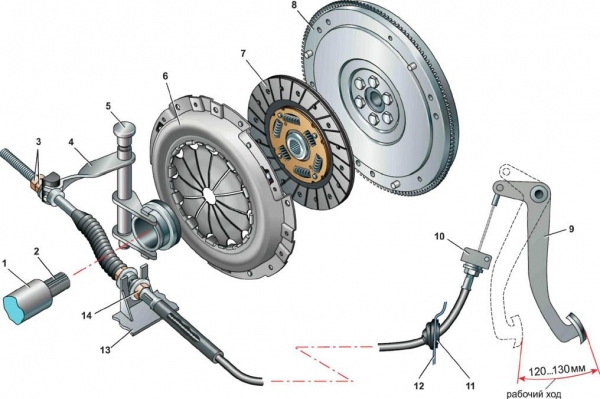

Схема устройства

Схема устройства

Заводская система сцепления для ВАЗ 2110 называется ВИС. Многие на нее жалуются из-за не очень эффективной работы, хотя другие уверены, что более достойной альтернативы для «десятки» не существует. Так что мнения на этот счет расходятся.

К главным компонентам системы относятся:

  • Кожух;
  • Картер с крышкой и опорными плоскостями, которыми агрегат крепится к раме;
  • Ведомый и нажимной диск;
  • Выжимной подшипник. Он отключает сцепление с муфтой;
  • Маховик;
  • Вилка выключения;
  • Провод троса, который идет к педали (крайняя слева в салоне автомобиля).

Выбор

Если планируется просто замена диска, приобретать полностью новый узел не имеет смысла с финансовой точки зрения. Но когда старое сцепление оставляет желать лучшего из-за качества работы, стоит задуматься о полноценной замене агрегата.



Комплект

Сегодня рынок представлен обширным списком альтернатив европейского и китайского производства. Китайские запчасти использовать настоятельно не рекомендуем, а вот европейские аналоги стоит рассмотреть как замену ВИС.

Согласно проведенному исследованию среди владельцев ВАЗ 2110, определилась пятерка лучших комплектов для отечественной «десятки»:

  1. Kraft Tech.
  2. LUK.
  3. Valeo.
  4. Sachs.
  5. ВИС.

Как мы уже отмечали, ВИС устанавливается стандартно и работает достаточно неплохо. Важным преимуществом по сравнению с европейскими аналогами является финансовая доступность. Но если кошелек позволяет, поменяйте старое сцепление на более качественное и дорогое.

В защиту системы ВИС отметим, что для ремонта часто хватает простой регулировки педали и подтяжки троса. А если собираетесь полностью менять ВИС на ВИС, это не влетит вам в копеечку.

Популярные проблемы и их решение

Ремонт

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

  1. Сцепление ведет. Причины могут быть такими:
    1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
    2. Ведомый диск имеет деформации. Тут поможет только замена;
    3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
    4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
    5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
    6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
  2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
    1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
    2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
    3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
  3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
    1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
    2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
    3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
  4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
  5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
  6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
  7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Демонтаж, ремонт и замена

Выполнить замену сцепления на ВАЗ 2110 без снятия коробки передач можно, однако чаще всего применяют метод с ее демонтажем. Не обязательно снимать коробку, если вы просто хотите отрегулировать сцепление. А при ремонте не требуется сливать трансмиссионное масло.

Корзина

Порядок проведения демонтажа и ремонта следующий:

  • Отключите аккумуляторную батарею;
  • Демонтируйте воздушный фильтр;
  • Отключите жгут проводков;
  • Приподнимите автомобиль;
  • Справа ослабьте гайку привода сцепления и полностью открутите слева;
  • Демонтируйте рычаг от подвески автомобиля, а также снимите шаровую опору;
  • Открутите нижнюю защиту силового агрегата;
  • Отключите тягу от коробки передач;
  • Снимите картер сцепления и осмотрите его. Чаще всего на картере имеются трещины, изнашивается резьба или теряется «хватка» лап, удерживающих картер. Чтобы исправить ситуацию, трещины заваривают, а резьбу обновляют. Так картер сможет прослужить еще не один год;
  • Поднимите с помощью домкрата двигатель, демонтируйте коробку передач, что позволит открыть доступ к узлу сцепления;
  • На этом этапе выполняется ремонт, либо полностью меняется система сцепления. Все зависит от текущего состояния агрегатов.
Вполне возможно, что после замены или ремонта сцепление окажется достаточно тугим. Вновь выполнять разборку не придется, поскольку проблема решается путем регулировки педали хода, но уже со стороны салона автомобиля.

Как видите, сцепление для ВАЗ 2110 играет важнейшую роль, и следить за его исправным состоянием — прямая обязанность каждого автовладельца. Исправить проблемы, возникающие со сцепление, можно своими силами, не обращаясь на станции технического обслуживания. Но если вашего личного опыта, навыков и знаний недостаточно для подобных работ, лучше сразу обратитесь к специалистам.
