Реле стартера: где оно находится на ВАЗ-2110 и что собой представляет

Владельцы «десяток» часто сталкиваются с отказом в работе стартера. Чаще всего они считают, что поломка произошла по причине выхода из строя реле. Многим не удается отыскать его, так как большинство ВАЗ-2110 не имеют этого элемента. Автолюбители нередко интересуются, где его отыскать, на соответствующих форумах, но ответа зачастую не находят. Потому что правильнее будет узнавать, где находится втягивающее реле. Оно располагается в структуре самого стартера, поэтому искать элемент необходимо не под приборной панелью, а под капотом.

Принцип работы реле стартера ВАЗ-2110

Реле стартера на стандартной «десятке» отвечает за раскручивание шестерней привода, которые, в свою очередь, сцепляются с зубцами на коленчатом валу. Именно благодаря передаче усилия на вал происходит запуск мотора. Если реле не работает, инжектор не запустится. Управляется втягивающее ключом зажигания, именно его поворот даже команду на подачу питания и последующий запуск мотора. Схема представлена на фото.

Также этот элемент отвечает за питание электродвигателя стартера. Оно происходит путем замыкания контактов на тяговой обмотке.

Питание идет от аккумуляторной батареи. Реле выполняет функцию защиты стартера от перегрузок, но из-за потребления большого количества тока, его контакты выходят из строя. Проблемы с этим узлом можно заметить по нечеткому запуску двигателя и периодическими отказами стартера.

Как добраться до реле

СхемаПроцесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:

  1. Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
  2. Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
  3. К втягивающему ведет несколько проводов, отсоедините их.
  4. Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
  5. Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
  6. Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

Как проверить работоспособность

Работоспособность реле можно определить, не удаляя его. Рекомендуем провести эту процедуру перед демонтажем узла. Итак, стартер и реле объединены общим корпусом с клеммами. Важно следить, чтобы клеммы между собой не замкнулись. Далее проверка происходит следующим образом:

  1. Необходимо сделать замер максимального напряжения. Оптимально значение – не выше 8В.
  2. При срабатывании стартера температура корпуса не должна превышать 25 градусов. В противном случае узел не будет работать эффективно.
  3. Визуально осмотрите агрегат. Иногда на нем реально заметить трещины или нагар, что говорит о его возможной неработоспособности.

После этого можно приступать к демонтажу устройства. После разборки можно более точно определить исправность втягивающего и при возможности устранить ее. В большинстве случаев владельцам ВАЗ-2110 советуют заменить реле на новое.

Наиболее часто встречающиеся поломки

СхемаОдной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

Если у Вас проблема с запуском авто, дополнительное реле возможно поможет решить эту проблему. Рекомендую если Вы решитесь ставить дополнительное реле обзавестись еще одним про запас, для того чтоб можно было быстро его заменить. Бывает проблема у таких реле как обгорание и залипание контактов, хоть это не так часто встречается но все же.

Давайте приступим, нам понадобится:

– термоусадка набор

– клемма с круглым ушком под обжим и плоские клеммы

– реле, я использовал star line 40/30a 14vdc

– так же рекомендую использовать разъем для реле с диодом 1n4007 (хотя можно собрать и на клеммы не используя диод). Диод служит для того чтоб погасить избыточные токи чтоб не повредить чувствительное оборудование, это не грозит старым моделям ВАЗ.

– провода гибкие, желательно 0.75 квадрат и более

– инструмент: бокорезы, пасатижи, нож канцелярский

Приобрести все можно в авто магазинах и в магазинах авто сигнализаций. Но мы на примере будем рассматривать более колхозный метод используя подручные средства из того что есть.

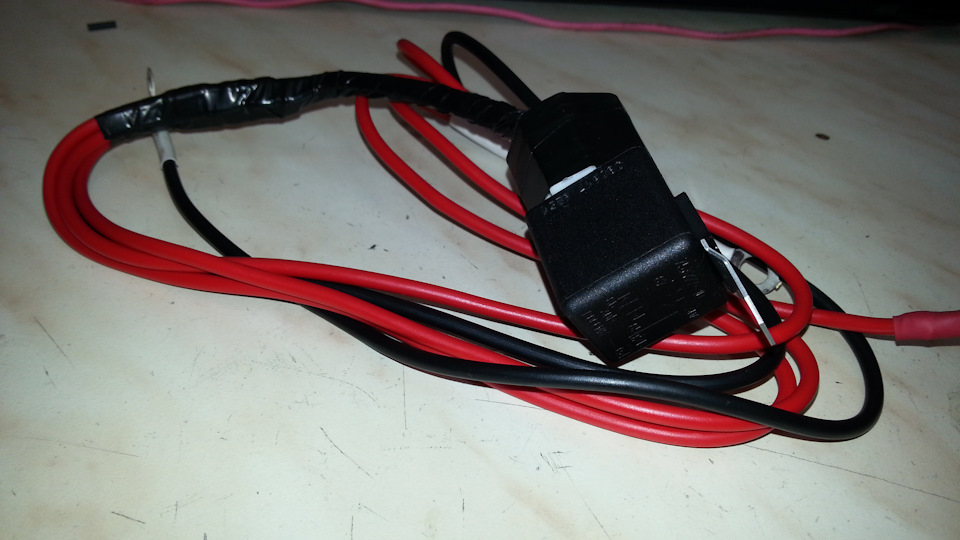

На оборотной стороне реле у нас подписанные контакты 85, 86 – это питание катушки реле на которые мы будем подавать напряжение при запуске двигателя. Контакты 30- общий +12 вольт и 87- контакт, идущий на клемму втягивающего реле стартера.

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

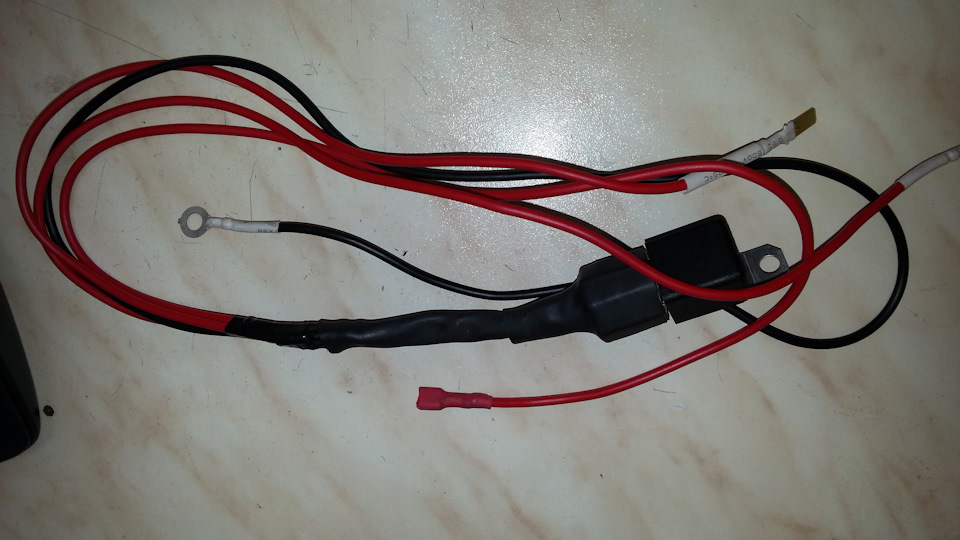

Контакты 86 и 30 сращиваем вместе!

Садим на контакт под номером 85 массу которую берем от минуса АКБ или с любого другого места кузова.

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

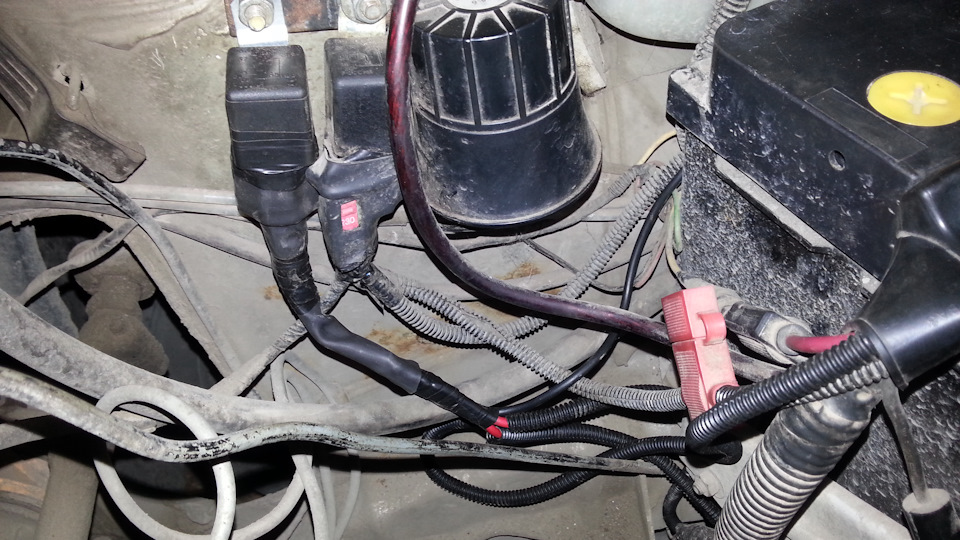

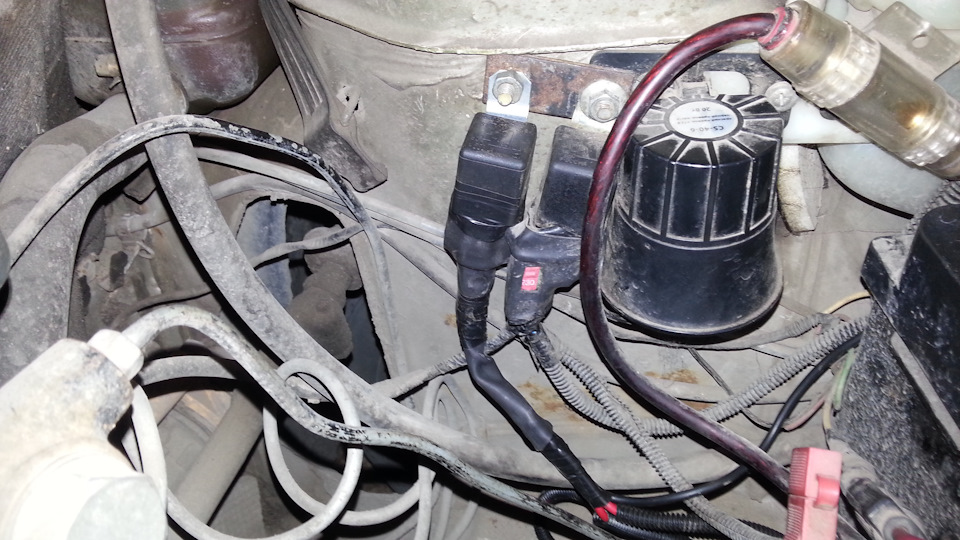

Отцепляем красный провод от втягивающего реле и садим его на 86 и 30 контакт реле, а на клемму с которой сняли красный провод со втягивающего садим контакт под номером 87

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

По цене данная установка обойдется не дороже 200 рублей со всеми прибамбасами!

Где находится реле стартера ВАЗ 2110?

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Схема-устройство стартера

Схема-устройство стартера

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!



Есть только втягивающее, которое находится на самом стартере, прямо под контактами. Для того, чтобы к нему подобраться и проверить работоспособность, понадобится снять пусковое устройство.

Втягивающее реле стартера

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

  • От АКБ отключить «минус»;
  • Снять воздушный фильтр;
  • Отсоединить колодку проводов, идущих на тяговое реле;
  • Открутить гайку, крепящую наконечник силового привода (ключ 13);
  • Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
  • Снять стартер;
  • Открутить гайку от нижнего вывода тягового реле и отключить провода;
  • Открутить его крепежные болты (ключ 8), снять.







Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

  • Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
  • Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
  • В цепи питания есть обрывы. Лечение – замена цепи;
  • Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
  • Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.
