Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

ВАЗ 2110 с противотуманными фарами

В ненастье, когда над дорогой стелется туман или выпадают обильные осадки, основное освещение автомобилей плохо справляется со своей ролью. Причина заключается в том, что главные фары были сконструированы в расчёте на ясную хорошую погоду. Противотуманки же ставятся для использования при плохих погодных условиях. Именно поэтому они незаменимы в холодное время года. Для монтажа ПТФ необязательно обращаться в автосервис, опытные владельцы ВАЗов вполне могут сделать это самостоятельно.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Световой поток от противотуманок
Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

ВАЗ 2110 с противотуманками
Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

  1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
  2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
  3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

  • количество — 2 штуки;
  • не ближе 25 см к поверхности дорожного покрытия;
  • не больше 40 см от внешнего контура фар;
  • гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
  • углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.
Правильное размещение противотуманных фар
Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Заглушки для противотуманных фар ВАЗ 2110
Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

  • какая торпеда стоит на вашем автомобиле;
  • есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Место под монтаж ПТФ
Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.





Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

  • мультиметр (мультитестер);
  • контрольную лампочку;
  • комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
  • плоскогубцы;
  • кусачки;
  • гаечные ключи 8х10, 12х14;
  • лёгкий молоток;
  • изоленту;
  • упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

  • ПТФ — 2 шт.;
  • рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
  • клавишу с жёлтым индикатором-подсветкой;
  • реле;
  • провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
  • соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
  • колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
  • болты М8х45 — 4 шт.;
  • «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Крепление противотуманной фары в гнезде переднего бамера
Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

  1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
  2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
  3. Снять плюсовую клемму с аккумулятора.
  4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
  5. Открутить отвёрткой саморез и извлечь блок.
Извлечение монтажного блока реле с предохранителями
Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Схема маркировки блока предохранителей ВАЗ 2110, 2111, 2112
Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения ПТФ ВАЗ 2110, 2111, 2112
Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Электрическая схема подключения ПТФ ВАЗ 2110, 2111, 2112 со старой панелью
Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения ПТФ ВАЗ 2112 (европанель)
Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

  1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
  2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
  3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

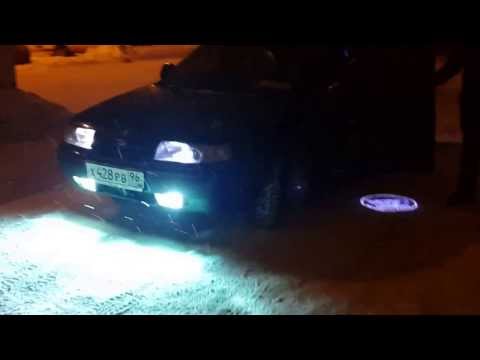

Видео: подключаем противотуманные фары ВАЗ 2110

https://youtu.be/1blkkgGJwZg

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Установка противотуманных фар

Всем привет!

В общем для начала приобрел в магазине :

Фара противотуманная ВАЗ-2110 (под лампу H1) Киржач (Автосвет) 2110-3743010-03

1.Фара противотуманная ВАЗ-2110 (под лампу H1) Киржач (Автосвет) 2110-3743010-03— 800 руб;
2. Проводка ВАЗ-2110-12 противотуманных фар СБ комплект АЭНК — 350 руб
3. Рамка противотуманных фар ВАЗ-2110-2112 правая + левая 2111-2803192\2803193 — 100 руб;
4. Лампы МАЯК H1 12V 55W ULTRA Super Light+90%;
5. Болты М6х45 — 4 шт;
6. Барашки М6 — 4 шт.

Установка птф:

1. Затянул фары броне пленка желтая ORACAL 8300 №21;

2. Установил лампы Автолампа МАЯК H1 12V 55W ULTRA Super Light+90%;

Лампы МАЯК H1 12V 55W ULTRA Super Light+90%;

3. Замазал силиконовым герметиком все возможные места проникновения влаги внутрь фары;

4. Снял заглушки для противотуманных фар на бампере, что бы добраться до них, пришлось попотеть, так как крепление их находится с внутренней стороны бампера, заглушка крепится на два винта. Я подлезал к ним через капот, больше всего проблем доставила правая, очень трудно к ней подобраться;

5. Взял ПТФ, приставил к ним рамки и в крутил болты в отверстия для крепления (болты идут туго, нарезая резьбу в пластике). Использовал для вкручивания головку, так как провернуть их в ручную не реально (аккуратней болты очень нагреваются!).

6. После установил противотуманные фары используя для крепления барашки, в дальнейшем можно очень удобно и быстро произвести их монтаж (демонтаж)!

в будущем буду менять колодки подключения птф на колодки датчика коленчатого вала ВАЗ-2108-2110, так как они имеют резинку и герметичное соединение для защиты от попадания влаги на контакты!

Подключение птф:

1. Для монтажа проводки птф использовал комплект подключения птф, единственный минус в этом комплекте это отсутствие контрольной лампы, птф и поиски его потом для меня стало проблемой, поэтому берите полный комплект;

2. Первым делом уложил (+) провода в гофру, провода оказались длинными (укорачивал );

3. Прокладывал их через отверстие где проложены трубки гидрокоректора( но этот способ сложный, так как придется снимать жабо и мотор привода дворников), видел, что многие прокладывают их, через отверстие троса сцепления( Думаю, это не безопасно, может со временем протереться провод, и не далеко до КЗ) или сверлят новое ( сверлить тоже не мой вариант).

4. После уже работаем с монтажным блоком (использовал инструкцию, приложенную в комплекте подключения ПТФ в ней все подробно и понятно расписано вот статья для монтажа проводки ПТФ ).

Единственный затруднительный момент — пришлось из колодок вынимать клеммы и так как провода толстые, а обжимки не было – паял провода между собой и к клеммам, затем уже обжимал пассатижами, закрывал термоусадкой и устанавливал обратно в колодку (зато теперь все крепко держится)!

5. Проверяем фары, все работает!

6. Регулируем положение фар с помощью регулировочного винта.

Удачи с установкой!

Самостоятельное подключение противотуманных фар на ВАЗ 2110: изучаем особенности установки

Постоянно вносимые изменения АвтоВАЗом в свои конвейерные модели приводят к тому, что при детальном ознакомлении одинаковые по документации авто имеют существенные отличия. Например, не все заводские ВАЗ 2110 имеют противотуманные фары (ПТФ).

 На фото – «десятка» с противотуманками
На фото – «десятка» с противотуманками

Подготовка к установке

Прежде чем отправляться в автомагазин, следует выяснить, что именно необходимо приобрести с учетом особенностей вашего автомобиля.

А для этого визуально определяем:

  • Какого типа торпедо установлена в салоне;
  • Есть ли в переднем бампере посадочные места (выштамповки) под установку ПТФ.

Обратите внимание!
Готовые комплекты противотуманок имеют массу отличий по способу крепления.
В частности, кнопка включения противотуманных фар ВАЗ 2110 для автомобилей со старым торпедо имеет другую форму, нежели с Евро-торпедо.

 Комплект для подключения противотуманных фар ВАЗ 2110 имеет вот такую сдвоенную кнопку для Евро-панели
Комплект для подключения противотуманных фар ВАЗ 2110 имеет вот такую сдвоенную кнопку для Евро-панели

Требования законодательства

В магазинах автозапчастей вашему вниманию предстанет огромный выбор противотуманок разных форм и размеров.

Но все упирается в существующий ГОСТ 8769-75, согласно требований которого:

  • Противотуманные фары разрешено устанавливать только попарно;
  • От плоскости бокового габарита каждая фара должна отстоять не менее 400 мм (измеряется по внешней кромке рассеивателя);
  • Расстояние от дороги до нижней кромки рассеивателя не должно быть менее 250 мм;
  • ПТФ не должны устанавливаться выше головного света.
 Несмотря на «грозный вид», схема подключения противотуманных фар на ВАЗ 2110 соблюдена
Несмотря на «грозный вид», схема подключения противотуманных фар на ВАЗ 2110 соблюдена

Обратите внимание!
Допускается установка ПТФ на крышу только тех автомобилей, которые используются на раллийный трассах или в состязаниях типа Off- Road.

Готовые комплекты ПТФ

На сегодняшний день в продаже можно встретить 2 вида противотуманок, у которых световое пятно формируется:

  • За счет рисок на стекле (классическая фара с отражателем);
  • За счет линзы (т.н. линзованные).
 Полный комплект линзованных фар – проводка, реле и ПТФ с регулировочной системой и заглушками
Полный комплект линзованных фар – проводка, реле и ПТФ с регулировочной системой и заглушками

Совет: Изготовление наклеек на фары позволит защитить линзы от повреждений.

Какие из них выбрать – зависит не только от вашего желания, но и от комплектации набора.

В частности, для установки ПТФ потребуется:

  • Полное соответствие комплекта вашей модели автомобиля (в данном случае ВАЗ 2110);
  • Система регулировки удобная в обращении (имеется ввиду – без снятия бампера или частичной разборки самой фары);
  • Наглядная инструкция о том, как подключить противотуманные фары на ВАЗ 2110.
 В каждом «правильном» комплекте есть схема подключения противотуманных фар ВАЗ 2110
В каждом «правильном» комплекте есть схема подключения противотуманных фар ВАЗ 2110

Обратите внимание!
Только специально сконструированные для ВАЗ 2110 протовотуманки можно установить на автомобиль без каких-либо кузовных работ.
К числу производителей, чьи изделия максимально просты в установке, относятся немецкая Bosch и отечественный «Завод Автосвет», цена изделий которого существенно дешевле.

 Знаменитые «Киржачи» производятся на предприятии «Завод Автосвет»
Знаменитые «Киржачи» производятся на предприятии «Завод Автосвет»

Итак, мы с вами выяснили, что автомобили семейства 2110 могут отличаться способом установки ПТФ из-за технических особенностей панели приборов и переднего бампера.

Все остальное (монтаж фар и их интеграция в электросхему) не создадут проблем, поскольку:

  • Автопроизводитель максимально подготовил транспортное средство для установки ПТФ;
  • Самостоятельная работа займет всего 1,5-2 часа чистого времени.

Самостоятельный монтаж

Подключение к электросети

Приобретя готовый комплект ПТФ, можно приступить к его интеграции в штатную систему электропроводки ВАЗ:

  • Отключаем АКБ (снимаем «+»);
  • Открываем блок предохранителей и с помощью отвертки откручиваем 1 саморез и извлекаем блок в салон;
 Схема включения противотуманных фар ВАЗ 2110 защищена плавкими предохранителями
Схема включения противотуманных фар ВАЗ 2110 защищена плавкими предохранителями
  • Разворачиваем блок и находим выводы двух предохранителей F4 и F14. Первый отвечает за защиту правой фары, второй – левой;
  • В блоке также есть предохранитель F20, который отвечает за работу задних ПТФ;

Обратите внимание!
Схема подключения задних противотуманных фар ВАЗ 2110 изначально присутствует на всех моделях, и представляет собой двухнитиевые лампы в блок-фаре габаритных огней.

  • Вставляем медные разъемы проводов из комплекта согласно прилагаемой схемы;
  • Отдельно выводим провод для кнопки в панель приборов и устанавливаем ее;
  • Прокладываем провода через перегородку в подкапотное пространство;
  • Собираем блок предохранителей обратно.

Установка в бампер

  • Снимаем пластиковую заглушку и протаскиваем в отверстие проводку с разъемом;
  • Подключаем ее к цоколю и устанавливаем противотуманную фару для ВАЗ 2110 в бампер;
  • Берем крестообразную отвертку и приворачиваем фару 2-мя саморезами;
  • Предварительно регулируем ее положение;
  • Закрепляем проводку в подкапотном пространстве, оставляя слабину для замены (например, перегоревшей лампы);
  • Подключаем аккумуляторную батарею и проверяем качество выполненной работы.
 На фото – процесс фиксации ПТФ в переднем бампере
На фото – процесс фиксации ПТФ в переднем бампере

Остается только отрегулировать правильность направления светового потока. Информацию об этой процедуре вы найдете в других статьях нашего сайта, посвященных моделям АвтоВАЗа.

Заключение

Остается только пожелать вам безаварийной езды в условиях плохой видимости. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как установить противотуманные фары на ВАЗ 2110

При плохих погодных условиях так называемые противотуманки играют существенную роль в обеспечении безопасности движения. Но, к сожалению, на автомобилях ВАЗ 2110 противотуманные фары (ПТФ) не предусмотрены. Можно ли установить их самостоятельно, не нарушая закона, а если да, то как это сделать? Сегодня мы разберемся в этом вопросе.

Особенности ВАЗ 2110

Автомобиль ВАЗ 2110 не очень отличается от своих младших братьев следующих модификаций, но кое-какие отличия все же есть:

  1. На эту модель не устанавливаются передние противотуманные осветители. Причем бампер автомобиля может даже не иметь посадочных мест под ПТФ.
  2. В машине почему-то установлены задние противотуманные осветители, что кажется странным: есть задние, но нет передних.
  3. ВАЗ 2110 может комплектоваться разными видами панелей: стандартной (ее еще называют старой) и европанелью. В первом случае место для установки кнопки включения ПТФ не предусмотрено, но есть несколько гнезд для установки дополнительных выключателей. В случае с европанелью кнопку ПТФ можно установить на заранее предусмотренное для этого место, а на панели предохранителей предусмотрены гнезда для подключения противотуманных фонарей.
Прежде чем идти в магазин за противотуманным комплектом (о нем ниже), внимательно изучи свой автомобиль и выясни, какая панель в нем установлена, есть ли посадочные места для противотуманных фонарей, какой они формы и пр. В противном случае ты можешь купить не тот комплект или не те противотуманные фонари.

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

  1. Количество фонарей – 2 шт.
  2. Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
  3. Установка по ширине – не дальше 40 см от габаритных огней.
  4. Угол покрытия вертикальный – 5-10 градусов.
  5. Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
  6. Включаются ПТФ только вместе с габаритными огнями.

Если ПТФ установлены согласно этим правилам, то никаких проблем с сотрудниками полиции не возникнет.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

На некоторых модификациях европанели кнопки габаритов и противотуманных фонарей могут располагаться одна над другой:

На обычной, старой панели специального места для установки переключателя ПТФ нет, но есть места для установки дополнительных кнопок любого назначения, в том числе и для подключения ПТФ. Они закрыты заглушками и располагаются на панели переключателей между водителем и пассажиром.

На автомобилях со старой панелью места для дополнительных кнопок располагаются справа от водителя

Указанные места установки выключателя противотуманных фар на ВАЗ рекомендованы, но не обязательны. Ты можешь установить кнопку ПТФ в любом удобном для тебя месте.

Выбор противотуманных фар на ВАЗ 2110

Ассортимент ПТФ на ВАЗ 2110 сегодня довольно широк: большие и маленькие, круглые и квадратные, желтые и белые. Какие выбрать? Тут все будет зависеть от твоего вкуса и финансовых возможностей, но несколько советов я все же осмелюсь дать.

  1. Желтый свет меньше поглощается водой (а туман и дождь – это вода). Значит, желтые ПТФ будут давать более высокое качество светового пятна, чем белые той же мощности, и при этом они не будут слепить встречных водителей.
  2. Форма фар значения не имеет, главное, они должны как можно лучше подходить к посадочным местам твоего бампера.
  3. Не стоит брать очень дорогие фары именитых брендов. Чаще всего такие компании берут огромные деньги только за то, что они известны (так называемая доплата за бренд).
  4. Перед покупкой возьми фару в руки и внимательно осмотри качество изготовления корпуса и стекол. Даже по весу и внешнему виду ты почувствуешь, стоящая это вещь или барахло, которое развалится после 100 км пробега.

Ниже я приведу некоторые распространенные и доступные модели ПТФ для ВАЗ 2110, которые действительно заслуживают внимания.

Комплект (2 фары)
Производитель
Бренд
Особенности
Ориентировочная стоимость на конец 2018 г., руб.
PL-519DLВ W ВАЗКитайDLAAСветодиодные, стекло белое, гладкое1 200
ПТФ ВАЗ 2110ИталияMagneti Marelli Automotive LightingНакаливания, стекло рифленое белое930
Bosch ВАЗРоссияг. РязаньНакаливания, стекло рифленое белое890
Фара противотуманная ВАЗ 2110РоссияLadaНакаливания, стекло рифленое желтое520
Противотуманные фары для а/м ВАЗ 2110-11-12РоссияСтаврСветодиодная, стекло белое гладкое, корпус хромированный800
Фара противотуманная “Освар” для а/м ВАЗРоссияАвто СтартНакаливания, стекло белое, рифленое850
HY-174-2LED ВАЗРоссияАвто КлючСветодиодные, стекло белое, линзы900
Hella FF 75 ВАЗГерманияHellaНакаливания, наружные, стекло белое, гладкое + комплект для монтажа (реле, кнопка и пр.)5 000
LD-088КитайDLAAСветодиодные, стекло белое, линзы1 100

Процесс монтажа

Прежде чем устанавливать противотуманные фары на ВАЗ 2110, стоит внимательно отнестись к их приобретению.

Но не спеши в магазин, а сначала разберись, каким передним бампером укомплектован твой автомобиль. Если на бампере предусмотрены посадочные места под ПТФ (они обычно закрыты заглушками), то все в порядке. Измерь посадочные места и отправляйся в магазин.

Если же установка противотуманных фар на твой бампер не предусмотрена, то придется либо купить новый бампер, либо справиться своими силами. Тут все будет зависеть от твоего желания и возможностей, поскольку в продаже всегда есть ПТФ с декоративными накладками, которые можно установить практически на любой бампер.

В некоторых модификациях бамперов отверстий под противотуманные фары нет, но места под их установку отштампованы. В этом случае сначала выбери фары, которые подойдут к твоему бамперу, и только потом вырезай под них посадочные отверстия.

Это можно сделать при помощи обычной дрели, просверлив по периметру будущих посадочных мест ряд отверстий.

После того, как отверстие прорезано или заглушки сняты, установи ПТФ на свои места, руководствуясь инструкцией и используя идущий в комплекте с фарами крепеж. Обычно фары крепятся через декоративную накладку при помощи двух винтов.

Подключение к электрической схеме

Итак, противотуманные фары ВАЗ установлены на свои штатные места, осталось подключить их к боровой сети ВАЗ. Согласно действующим правилам (см. выше) ПТФ можно включать только вместе с габаритными огнями. Если вы включите ПТФ, но забудете включить «габариты», то это уже будет нарушением.

Дело в том, что противотуманки устанавливаются довольно близко друг к другу, и в темное время суток встречный водитель не сможет правильно оценить габариты твоего автомобиля по ширине. Именно поэтому при работе ПТФ обязательно должны гореть габаритные огни.

Чтобы подобное не произошло, схема подключения противотуманных фар в ВАЗ собирается таким образом, чтобы их нельзя было включить с погашенными габаритами. Несмотря на кажущую сложность схема достаточно проста, и в ней разберется любой человек, имеющий начальные знания в области электротехники.

Типовая электрическая схема подключения ПТФ ВАЗ 2110

При включении габаритов напряжение с них поступает на выключатель противотуманных фар, разрешая ему начать работать. При нажатии на него напряжение подается на электромагнитное реле, которое подключает противотуманные фары ВАЗа к шине +12 В. Второй питающий фары провод подключен к корпусу автомобиля, который, как известно, является минусовым проводом для всего электрооборудования ВАЗ.

Одновременно напряжение питания подается на индикаторную лампу, показывающую, что ПТФ включены. Чтобы в темное время суток выключатель противотуманных фар можно было легко найти на панели, он подсвечивается миниатюрной дежурной лампой. Ее можно подключить параллельно любой лампе подсветки панели.

Если ты не очень искушен в области электротехники, то у тебя может возникнуть вопрос: зачем реле, если напряжение на фары можно подать прямо с выключателя? Дело в том, что противотуманные фары потребляют довольно большой ток, который ни выключатель ПТФ, ни выключатель габаритов проводка просто не выдержит.

В лучшем случае при включении ПТФ без реле сгорит предохранитель габаритов, в худшем – проводка габаритов и оборудование, их питающее.

Теоретически схема ясна, но как осуществить ее на практике? Как я уже говорил выше, существует несколько модификаций ВАЗ 2110, 2111, 2112, не укомплектованных противотуманными фарами. В одних установлены панели старого типа, в других – так называемые европанели. Рассмотрим порядок работ по монтажу для обоих случаев.

Подключение ПТФ в авто со старой панелью

Исходя из вышеприведенной схемы для того, чтобы организовать противотуманное освещение на этой модели ВАЗ, придется дополнительно к противотуманным фарам купить установочный комплект, состоящий из следующих элементов:

  • кнопка включения ПТФ;
  • реле включения ПТФ;
  • набор монтажных проводов;
  • предохранитель (предохранители);
  • фурнитура (стяжки, клеммы, скобы, переходники и пр.);
  • инструкция по подключению.
Комплект для подключения птф

Комплект для подключения противотуманных фар для ВАЗ 2110 со старой панелью

Покупая комплект, выбирай тот, что предназначен именно для стандартной панели ВАЗ 2110. Стандартная и европанель различаются формой и размерами посадочных мест кнопок ПТФ.

Если комплект на руках, а осветители установлены, осталось собрать схему, которая будет выглядеть следующим образом:

Схема подключения ПТФ

Схема подключения ПТФ для старой панели (контакт 86 соединен с корпусом автомобиля)

Единственная проблема, которую придется решить, – найти место для реле, поскольку штатного крепления конструкция автомобиля не подразумевает. Расположить его можно где угодно: хоть под панелью, хоть в моторном отсеке вдали от нагревающихся частей двигателя.

 Если в комплекте идет не бухта провода, а готовые провода с колодками, то при установке реле ориентируйся на длину этих проводов.
реле для птф
Вариант расположения реле для противотуманных осветителей в подкапотном пространстве

Осталось проложить провода и при необходимости напрессовать на них ножевые колодки, идущие в комплекте (подойдут обычные пассатижи), а затем собрать схему. Прокладывая провода, старайся вести их рядом со штатными жгутами – это самое безопасное для них место. Они не перетрутся и не лягут на раскаленные части двигателя. При этом длину проводов бери с небольшим запасом и почаще прихватывай их к кузову или штатному жгуту электропроводки идущими в комплекте хомутами.

Обязательно поставь предохранитель, идущий в комплекте! При аварии в проводке противотуманных осветителей он спасет автомобиль от пожара.

Подключение ПТФ в авто с европанелью

Если на твой автомобиль установлена европанель, то схема подключения противотуманных фар несколько меняется, поскольку производитель предусмотрел их установку. Кроме того, в комплекте для подключения противотуманных осветителей для ВАЗ, как я уже отмечал выше, должна быть кнопка несколько иной формы, чем для машин с обычной панелью.

Комплект птф для ВАЗ с европанелью
Комплект для подключения противотуманных осветителей для ВАЗ 2110 с европанелью (отличие – в форме кнопки)

После того, как провода от осветителей заведены в салон, вскрой монтажную коробку, которая находится слева под рулем:

Монтажная коробка ВАЗ 2110
Монтажная коробка ВАЗ 2110 с европанелью крепится двумя саморезами

Найди посадочные места предохранителей F4 и F14. Если в них уже стоят предохранители на 10 А, то все в порядке. Если нет, то установи идущие в комплекте с набором. Они будут отвечать за безопасную работу правой и левой фары соответственно.

Маркировка предохранителей
Маркировка предохранителей ВАЗ 2110 с европанелью

Осталось собрать схему, соединив реле, осветители и кнопку согласно приведенной схеме и подключить все это к колодкам Ш1 и Ш3.

Схема подключения ПТФ

Схема подключения ПТФ для европанели ВАЗ 2110

Где найти эти колодки? Они находятся с противоположной от предохранителей стороны в этом же монтажном блоке, а нумеруются они следующим образом:

Нумерация колодок
Нумерация колодок монтажной панели ВАЗ 2110 с европанелью

Установив и подключив противотуманные фары, не забудь их правильно отрегулировать и убедиться, что они светят в нужном направлении. В противном случае они будут не столько помогать в плохую погоду, сколько мешать тебе и встречным водителям.

Вот мы и разобрались с установкой нештатных противотуманок на ВАЗ 2110 своими руками. Оказывается, это несложно сделать самому, а установка их вполне законна и даже желательна. Ведь хорошее освещение на дороге – это дополнительная безопасность всех участников дорожного движения.

Как подключить противотуманки на ВАЗ 2110: видео, фото

Причины

Установка противотуманных фар – это не просто шаг к улучшению внешнего вида ВАЗ 2110, но еще и забота о собственном удобстве и безопасности. Именно поэтому следует знать, как на ВАЗ 2110 подключаются противотуманки и обеспечить лучшие условия для езды в непогоду.

Комплект противотуманных фар ВАЗ 2110

Комплект противотуманных фар ВАЗ 2110

Зачем это нужно?

Современные противотуманные фары дают значительно более «проникающий» свет сквозь туман и пелену дождя и лучше освещают дорожное полотно. Во-первых, ПТФ дают более плоский световой поток, стелющийся над землей, и распространяющийся больше в ширину, чем в высоту.

Это сделано не зря. Дело в том, что из-за несоответствия в температуре воздуха и земли (земля теплее) туман редко доходит до самой дороги, а значит, с такими фарами на ВАЗ 2110 вы будете видеть дорогу, по которой едите, хотя бы на десяток метров вперед дальше ближнего света фар.

Во-вторых, за счет ширины луча противотуманок вы будете видеть обочину и разметку. Это не позволит вам «слететь» с дороги, что в тумане не редкость.



В-третьих, вы не будете слепить встречные машины, а сами будете видимы другим участникам движения, если, конечно регулировка будет выполнена правильно. Значит – возрастает вероятность, что в ваш ВАЗ 2110 не врежется другой автомобиль.

Значение цвета

Кто-то по старинке считает, что лучше, когда стекла противотуманок имеют желтый цвет. Но это не отвечает действительности. Большинство ведущих производителей сегодня выпускают прозрачные белые противотуманки, и они не только не уступают желтым, но зачастую их превосходят.

На ВАЗ 2110 можно ставить рифленые или прозрачные стекла. Последние почему-то более модные, хоть и менее полезны, поскольку светят пятнами, а рифленые дают более направленный луч, который реально повышает видимость в непогоду.





Покупка необходимого

Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:
  • Комплект фар (2 штуки);
  • Пластиковые колодки;
  • Рамки фар;
  • Клавишу и желтый индикатор к ней;
  • Реле;
  • Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
  • Клемму для установки на «массу»;
  • Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.

Комплект для подключения противотуманных фар на ВАЗ 2110

Комплект для подключения противотуманных фар на ВАЗ 2110

Примечание: если на вашем ВАЗе торпедо старого образца, то лучше купить комплект ПТФ 2110, а для нового, так называемого ЕВРО удобнее подключить ПТФ 2115.

Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.

Монтаж

Подключение ПТФ следует начинать с определения места их установки. Если это по-другому не предусмотрено заводом-изготовителем, то поставить их нужно под бампером.

Установка противотуманных фар возможна точно по прилагаемой к ним схеме, но можно и внести некоторые изменения, не забывая, что нужна еще и точная их регулировка для оптимальной работы.

Работать удобнее по такой схеме:

  1. Прокладка проводов к ПТФ. Производится слева под капотом по крылу, примерно так, как и установка основной проводки;
  2. Подключение питания на кнопку на панели приборов. По заводской схеме установка питания производится с предохранителя на габаритах справа. Но можно взять его с кнопки для включения освещения или с вывода от замка зажигания к включению основных фар. В этом случае противотуманные фары будут гореть только тогда, когда включено зажигание. Можно, хоть и не очень желательно, взять питание с вывода на габариты. Но тогда можно, например, забыть отключить противотуманки и посадить аккумулятор;
  3. Соединение штекера с фарами.

Собственно, при правильном подключении свет на противотуманках уже должен быть. Но если вы их включаете, а они не загораются, значит, установка где-то дала сбой, и нужно произвести проверку по «сегментам» цепи. Поможет щелчок реле: если он есть, значит электромагнитная катушка его включает. Но может быть, что нужно заменить само реле.

И последний штрих – регулировка света противотуманок. Если они освещают дорогу и обочину, смотрят немного вниз, чтобы не ослеплять встречных водителей, значит – все правильно, и можно отправляться в путь, даже если садится туман.

Источники

  • vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki.html
  • lampaexpert.ru/avtomobilnye-lampy/protivotumannye-fary/vaz-2110
  • zen.yandex.ru/media/id/599536ec50c9e549b75b6f87/samostoiatelnoe-podkliuchenie-protivotumannyh-far-na-vaz-2110-izuchaem-osobennosti-ustanovki–5a3377683c50f7a888e5a0c6
  • www.drive2.ru/l/494266761642770636/
  • autoclub.su/kak-podklyuchit-protivotumanki-na-vaz-2110/
