Ручной тормоз ВАЗ 2110 (стояночный): подтяжка

На самом деле ручной тормоз ВАЗ 2110 устроен достаточно просто. Принцип его действия не основан ни на чем сложном. Механическим приводом служит трос. Когда ручка стояночного тормоза натягивается, водитель тем самым натягивает и трос и выполняется равномерное натяжение на колодках колес.

Ручник

При неисправности ручного тормоза рекомендуется выполнить регулировку. А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Отправляйтесь на своем автомобиле к участку, где есть небольшой уклон. Поставьте на него авто, включите ручник и перейдите на нейтральную передачу. Если машина начнет скатываться вниз, все очевидно — ручник нуждается в ремонте.

Подтягивание ручника

Подтягивание

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

  1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
  2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
  3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
  4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
  5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
  6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
  7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
  8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
  9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.
Проверка эффективности регулировки стояночного тормоза выполняется тоже просто. Заезжаете на участок с уклоном, ставите машину на ручной тормоз и смотрите на реакцию автомобиля. Если на нейтралке машина не двигается, значит, вы хорошо справились с поставленной задачей.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Не исключено, что трос ручного тормоза оборвался. Это редкое явление, но нужно рассматривать все варианты. Особенно, если ваш ВАЗ 2110 не первой свежести. Кстати, на более новых моделях тросик тоже рвется, если автомобиль эксплуатируется очень интенсивно. На подобные нагрузки тормозная система попросту не рассчитана.



Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

  • Трос оборвался;
  • Наконечники дали слабину;
  • Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
  • Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Процесс более длительный, чем регулировка, но не намного сложнее. Потому справиться с задачей можно в собственном гараже с подъемником или смотровой ямой.

Снятие троса

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель.

Последовательность работ по замене тросика выглядит следующим образом:

  • Опустите рычаг ручного тормоза максимально вниз;
  • Снимите тормозной диск с колеса, где проводится замена элемента;
  • Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
  • Опустите вниз выхлопную систему;
  • Демонтируйте регулировочную гайку и контргайку;
  • Снимите уравнитель;
  • Теперь извлеките из уравнителя наконечники троса;
  • Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
  • Отогните скобки, которые крепят трос;
  • Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
  • Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
  • Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
  • Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
  • Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
  • Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания. Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Доработка ручника замена тросика ручника ВАЗ 2110

Недавно я доработал механизм ручного тормоза(ручника) на своем «ТАЗе», и хотел бы поделится успешным опытом.

Немного о проблеме:

Были установлены новые чугунные тормозные барабаны + новые колодки к ним, а ручник толком и не держал. Подтяжка тросика ничего не давала только сильнее натягивался трос. И надо было что то делать с этим ВАЗовским недоразумением.

И так что требуется:

  • Были куплены.
  • Тросы ручника.
  • Ремкомплект ручника.
  • Пружинки маленькие и большие.

Что было сделано:

Сразу укоротил на тросах пружинки на 6ть витков.Для того что бы при затягивании пружина не упиралась. Только много не отрезайте т.к. пружина не будет отбрасывать рычаг!
Так же пролил тросик моторным маслом. P/S не заливайте в него тормозную жидкость т.к. она имеет свойство впитывать влагу и в дальнейшем трос заржавеет и заклинит!
Новый ремкомплект ручника 08-10

Новый ремкомплект ручника 08-10

Вот где собака зарыта, при затягивании ручника рычаг упирается в пружину и не дает нормально развести колодки.

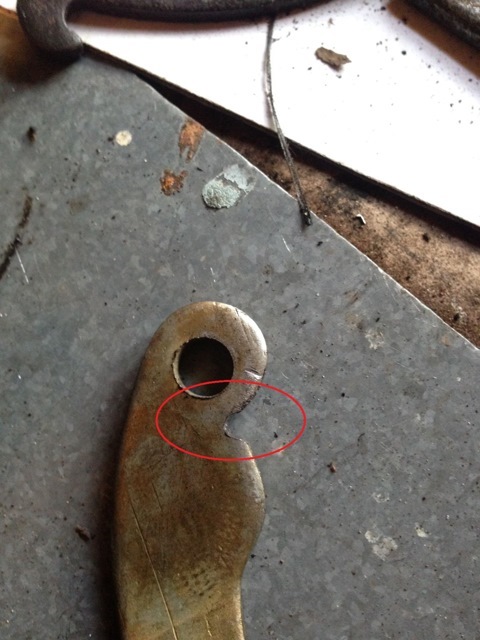

Дорабатываем рычаг треугольным напильником, проточка получается около 5мм, Но не больше т.к при затягивании рычаг может упираться в ступицу.
Сравнение: Как было до и после доработки

Сравнение: Как было до и после доработки

Все в собранном виде!

Все в собранном виде!

После проделанной работы подтянул ручник до 4х щелчков и поехал на тест-драйв. Подтягивал тросик ручника при подвешенных задних колесах что бы контролировать прокручивание колес и равномерное подтягивание
Результат проделанной работы меня очень порадовал.

При движении накатом 20км/ч дернул ручник, машина встала колом. Посадил 4 человека в машину и заехал на подъем эстакады и о чудо. ручник держит. Так же ручник был проверен на зимних дорогах. Ну вы знаете о чем я. Я знаю, что велосипед не создал но может кому то и пригодится мой маленький опыт!

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам.

Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться.

Почему не держит ручник

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

  • Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

  • Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

  • Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

  • Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
  • Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
  • Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.
