Регулировка рулевой рейки ваз 2110 пошагово

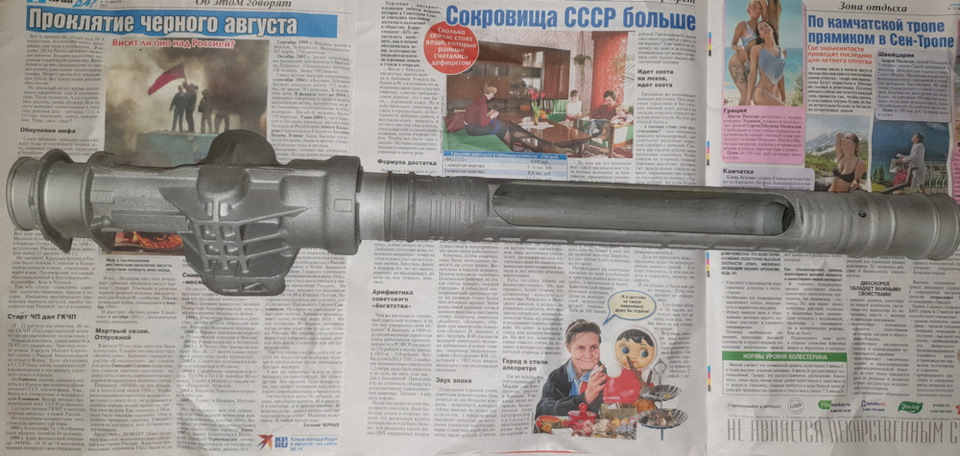

Готовая рулевая рейки

Как подтянуть рулевую рейку на ВАЗ 2110 своими руками?

Многие автовладельцы почему-то считают, что самостоятельно выполнить регулировку рулевой рейки на ВАЗ 2110 является невозможной и невыполнимой задачей. Это мнение ошибочное, поскольку своими руками провести подобную работу не так сложно. Не обязательно быть профессионалом.

Если на «десятки» были замечены характерные постукивания рулевой рейки, ее рекомендуется подтянуть. Сегодня мы расскажем вам про два эффективных способа. Какой из них выбрать — решайте уже сами.

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Процесс регулировки рулевой рейки на ВАЗ 2110

Теперь разберемся, как же отрегулировать рулевую рейку на ВАЗ 2110. Для этого вам понадобятся тиски, в которых рулевая рейка зажимается. Сделайте ее максимально неподвижной, подложив бруски из дерева.

1. Возьмитесь руками за усы рейки, пошатайте их, чтобы определить, насколько велик люфт.
2. Чтобы этот самый люфт убрать, возьмите специализированный ключ. Они продаются почти во всех магазинах запчастей, специализирующихся на ВАЗ.
3. Вставьте ключ и поверните его против часовой стрелки примерно на 10 или 15 градусов.
4. Еще раз возьмитесь за тяги и подергайте.
5. Если люфт после проведенной операции остался, подтяните рейки еще на такое же количество градусов. Делать это нужно до тех пор, пока люфт не пропадет совсем.

Для каждого отдельного автомобиля характерна своя выработка, потому определенного момента затяжки не существует. Старайтесь не перетянуть рейку, поскольку из-за этого существенно усложнится процесс поворота руля.

Выполнив подтяжку нашего сегодняшнего героя, закерните гайку упора, обмяв резьбу картера.

Проверьте зазор между гайкой упора и упором рейки нужно обязательно. Его максимальный показатель может составлять не более 0,2 мм.

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Как подтянуть рулевую рейку

Если при движении по разбитой дороге, причем даже на небольшой скорости, вы начали слышать стуки со стороны подкапотного пространства, то первым делом стоит проверить рулевую рейку. Обычно это напоминает такой дребезжащий звук, стук, особенно проявляющийся при езде по гравию или проезде через трамвайные пути.

В общем, чтобы подтянуть рулевую рейку на ВАЗ 2110-2112 своими руками, вам понадобится всего лишь один ключ для данной процедуры, но его нужно покупать специально, так как он предназначен именно для этой работы. Выглядит он следующим образом:

Видео обзор по регулировке рулевой рейки на ВАЗ 2110-2112

Сегодня я записал специально для данной статьи видео ролик, где наглядно и вполне понятно объяснен весь процесс работы по подтягиванию рулевой рейки на переднеприводных автомобилях ВАЗ.

Если остались вопросы по видео инструкции, просьба оставлять комментарии на моем канале YouTube. Для тех, кто привык к фото отчетам, ниже будет изложен материал в таком виде.

Фото отчет по натяжению рулевой рейки

Первым делом необходимо подлезть под рейку и вставить ключ снизу, чтобы им попасть вот в это отверстие, которое наглядно показано на фото ниже:

Затем нужно сделать хотя бы 1/4 оборота по часовой стрелки (с учетом того, что гайка находится «вверх-ногами»).

Если при движении машины стук пропал, значит рейка подтянута достаточно.

Время от времени необходимо повторять данную процедуру, если дребезжание и стуки в рулевом управлении будут вновь возникать. Если даже при максимальной затяжке регулировочной гайки(что не рекомендуется) стуки рейки не исчезли, то скорее всего необходимо либо менять весь механизм, либо же ремонтировать.
