Замена помпы ваз 2110 своими руками

Для тех, кто думает, что 20-летнее ведрышко может ездить только от сервиса к сервису, причём по большей части на эвакуаторе, тот глубоко ошибается. Этим летом были осуществлены поездки в Казань и в Ижевск, но об этом в другой записи. А сейчас о том, как выйдя из Ривьеры, увидел, что автомобиль обоссался. Бежало из под помпы. Мудро взвесив все за и против, а также забив болт, было проделано следующее: долил воды, ручьем не побежало- уже супер! Ну и подключил пропеллер на кнопку в салоне, чтоб чайник не закипал в таком конфиге катался ещё пару дней. Затем была куплена помпа Лузар. И ещё, подумав, взял ремень ГРМ.

Такой. Думал, подделка. Стоил 350 рэ в Кильмези. Но тесть сказал, все тут ставим такой и вечная память.
Далее берём ключ на 10 и снимаем кожух. Обязательно запоминаем какой болт откуда! Затейники АвтоВАЗа сделали их разной длины и один болт может упереться в ремень, срезав его!

Далее букварь нам рекомендует снять правое колесо, а почему бы не двигатель снять?! чтобы открутить шкив коленвала. Вот почему нельзя как на шланосе просто сделать, чтоб по простому накидывался ремень. Ладно.

Домкратим, колесо скидываем, смотрим на ржавые лонжероны и берём по букварю головку на 19. А по факту нужна на 17 и откручиваем этот шкив, включив 5 передачу и нажимая тормоз. Да, нужен собутыльник, ой, помощник. Ах, да. Прежде чем открутить нужно этим ключом провернуть коленвал до совпадения меток.

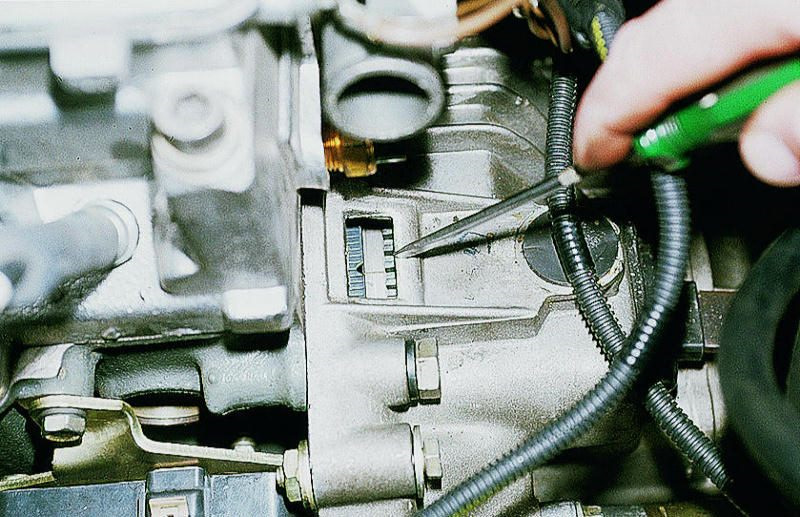

Далее, сняв резиновую заглушку в верхней части картера сцепления, убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

Ну и ключом на 17 ослабляем натяжной ролик и скидываем ремень. Теперь лезем к помпе и открутив три болта ключом на 13 понимаем, что её не снять, мешает задняя крышка ГРМ. Снова вспоминаем затейников АвтоВАЗа, так как чтобы снять её, нужно скидывать верхнюю шестерню ГРМ. Ладно хоть её вместе с распредвалом не сделали цельную.

Всё скинули, видим что отверстия на помпе сделали наконец то равно удалёнными и вроде как не важно втыкать её, не поворачивая вокруг оси. Ан нет! Встает не сразу, нужно покрутить. Посадочное место чистим от герметика. Почему то старый хозяин всегда на герметик садит. Мажем прокладку литолом и садим помпу обратно. И собираем все обратно. Радуемся отсутствию лишних запчастей после сборки!

Спецключом натягиваем ролик. По мурзилке после натяжения ремень должен поворачиваться двумя пальцами на 90 градусов с усилием 15-20 Ньютонов. Но у меня в пальцах нет встроенного динамометра, поэтому как всегда на глаз))))
Потом проворачиваем коленвал на два оборота и убеждаемся, что метки на месте. Всё, бежим заводить машину. Она не заводится, естественно. Ведь мы же свечи выкрутили, чтоб коленвал легче крутился. Закручиваем свечи, заводим. Снова любуемся своими золотыми руками.

Замена помпы (водяного насоса) ВАЗ 2110

Автомобили ВАЗ десятого семейства (ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, а также все их модификации) считаются классическими транспортными средствами для большинства жителей России. При этом как стоимость, так и неприхотливость обслуживания машин позволяют использовать их как для частного применения, так и в коммерческих целях. Но в устройстве ВАЗ 2110/2112 есть один узел, о важности которого большинство автолюбителей может даже и не догадываться. Речь идёт о помпе системы охлаждения.

Для чего нужна помпа в автомобиле

Если мы говорим о работе мотора автомобиля, то тут же затрагиваем тему его охлаждения. Действительно, без качественного охлаждения двигатель не сможет работать долгое время и обязательно «закипит». Благодаря циркуляции охлаждающей жидкости и становится возможной эксплуатация двигателя в любое время года при любых внешних условиях.

Силовой компонент на ВАЗ десятого семейства имеет довольно сложное строение. В рабочем цикле поршни сильно трутся между собой, что неизменно приводит к сильному нагреванию поверхностей. Предотвратить перегревание мотора можно единственным способом — постоянно поддерживать нужный температурный режим в зоне трения посредством циркуляции охлаждающей жидкости. Именно для этого в конструкции ВАЗ и предусмотрена система охлаждения.

Охлаждающая жидкость (тосол или антифриз) заливается водителем в бачок расширения машины. Из него жидкость передаётся по патрубкам в водяной насос, а оттуда уже поступает к радиатору и блоку цилиндров. Водяной насос (или помпа) призван перекачивать тосол по системе в период работы двигателя. То есть помпа запускается вместе с мотором и отключается после того, как водитель глушит машину. Без помпы вся система охлаждения может считаться бездейственной, так как только насос может создать быструю циркуляцию жидкости по всем частям системы.

Помпа призвана создавать в системе охлаждения необходимое давление для перемещения жидкости.

Устройство в металлическом корпусе обеспечивает непрерывную циркуляцию тосола по системе охлаждения

Как проверить помпу на ВАЗ 2110/2112

Водитель, если существует подозрение на неисправность работы водяного насоса, может проверить этот узел без обращения в автомастерскую.

При этом не нужно снимать помпу с машины, вся процедура проверки выполняется в течение 10 минут:

1. Прогреть двигатель до штатной рабочей температуры (на ВАЗ десятого семейства — 91 градус).
2. Надеть на правую руку перчатку.
3. Пережать рукой патрубок подачи жидкости, которая поступает от радиатора. В том случае, если помпа нормально работает, то вы сразу же сможете почувствовать давление тосола внутри патрубка. Если при нажатии шланг легко сжимается, то циркуляция охлаждающей жидкости сильно заторможена, что свидетельствует о поломке помпы.

Выполняя проверку, необходимо соблюдать осторожность, так как тосол очень сильно нагревается в процессе работы мотора: можно обжечься о горячие патрубки и поверхности двигателя.

Признаки неисправности водяного насоса

На ВАЗ десятого семейства диагностировать неполадки в работе водяного насоса довольно просто: нужно постоянно следить за «поведением» своего автомобиля.

Выделяется всего три признака неисправности помпы:

1. Необычный шум или скрежет в узле ГРМ во время езды.
2. Течь помпы из-за потери герметичности.
3. Сильное повреждение ремня ГРМ (несимметричный износ, расслаивание или образование трещин).

Главной же неисправностью помпы на ВАЗ 2110/2112 считается выработка подшипника — если подшипник сильно износился или был неправильно натянут ремень ГРМ, то отремонтировать помпу не удастся.

Замена помпы на ВАЗ 2110/2112

В один далеко не прекрасный день владелец ВАЗа десятого семейства столкнётся с необходимостью замены водяного насоса. К счастью, конструкция самой помпы довольно простая, поэтому насос редко выходит из строя.

Помпу на ВАЗ 2110/2112 рекомендуется менять каждые 50 тыс. километров пробега или же при первых признаках неисправности.

Если не заменить водяной насос вовремя, то последствия для автомобиля могут быть весьма неприятными:

• обрыв ремня ГРМ (неисправная помпа неравномерно изнашивает ремень);
• дорогостоящий ремонт ГБЦ (при повреждениях приводного ремня могут погнуться клапанные механизмы);
• перегрев мотора (заклинивание подвижных частей, выход из строя).

Выбираем помпу на свой автомобиль

Итак, вами было принято решение о замене помпы. Теперь нужно пойти в автомагазин и купить нужный элемент. Однако продавцы предлагают огромный ассортимент самых разных водяных насосов для ВАЗ 2110/2112 — какой насос выбрать, чтобы и с ценой не прогадать, и в качестве не ошибиться?

Цена помпы на 8-клапанный двигатель ВАЗ 2110/2112 составляет от 800 рублей, на 16-клапанный — от 1 тыс. рублей.

Однако независимо от стоимости и яркости упаковки при покупке нужно обязательно обращать внимание на следующие детали:

• производитель (брать продукцию только тех фирм, которые вы хорошо знаете);
• помпа имеет свой номер по каталогу (например, штатная «вазовская» помпа по всем каталогам в автомагазинах и на интернет-сайтах идёт под номером 21081307010);
• насос продаётся в чистой непромятой упаковке;
• в комплект входит прокладка;
• вместе с насосом предоставляется заводская гарантия качества.

Автолюбители предпочитают помпу производства ТЗА. Водяной насос отечественного производителя легко монтируется, долго служит и стоит недорого. Однако есть риск приобрести бракованный товар.

Где располагается водяной насос

На моделях десятого семейства ВАЗ помпа монтируется с правой стороны блока цилиндров мотора. Точное место нахождения насоса обусловлено принципом его работы: лопасти крыльчатки насоса начинают вращаться от энергии приводного ремня ГРМ. То есть конструкцией автомобиля уже изначально определено место посадки помпы в составе газораспределительного механизма.

Подготовка инструментов

Замена водяного насоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 — это процедура, которая не требует специального оборудования и специфических знаний. К тому же на этих моделях ВАЗ сама конструкция машины значительно облегчает проведение работ: потребуется обычный набор инструментов:

• гаечный ключ на 10;
• гаечный ключ на 17;
• рожковый ключ на 19;
• торцевая головка на 10;
• отвёртка с тонким плоским лезвием.

Лучше заранее подготовить ёмкость для слива тосола (один или несколько сосудов, которые вместят 10–12 литров охлаждающей жидкости). Разумеется, во время замены нельзя будет обойтись и без ветоши, чтобы быстро очищать места подтеканий.

Нужно ли сливать весь тосол из системы

Водители, самостоятельно меняя помпу на ВАЗ, часто задаются вопросом относительно слива тосола из системы. Насколько необходимо вообще сливать охлаждающую жидкость и если сливать, то сколько литров?

На эти вопросы есть конкретные ответы:

1. Сливать тосол нужно обязательно при выполнении любых работ с элементами системы охлаждения. Слив тосола гарантирует стравливание давления в системе и снижает риск получения травм. К тому же при демонтаже и монтаже помпы из зоны посадки будет постоянно вытекать тосол, что создаст множество неудобств и в конечном итоге приведёт к неправильной замене.
2. Относительно вопроса, сколько тосола нужно слить, есть два варианта решения. Первый основывается на заботе об автомобиле. Как правило, вместе с помпой принято менять и охлаждающую жидкость, поэтому лучше слить тосол из системы полностью. Второй вариант подходит для тех водителей, которые только недавно проводили замену тосола. В этом случае слить можно только часть жидкости из системы (порядка 2–3 литров), чтобы стравить остаточное давление в патрубках.

Соответственно, заливать после замены помпы нужно то количество охлаждающей жидкости, которое было слито перед демонтажом.

Пошаговая процедура работы

Замена водяного насоса проводится на смотровой яме или эстакаде. Подойдёт и обычный домкрат, однако стоит заранее позаботиться о том, чтобы кузов был поднят с передней правой стороны и надёжно зафиксирован дополнительными упорами.

Процедура замены помпы идентична для ВАЗ 2110/2112 с моторами на 8 и 16 клапанов.

После первичной подготовки можно приступать к основным работам:

1. Открыть капот и снять провод от клеммы «минус» на аккумуляторе.
2. Выкрутить крышку с бачка расширения.
3. Опуститься под машину и подставить под блок цилиндров ёмкость.
4. Выкрутить пробку для слива тосола и слить его в ёмкость.
5. После слива установить пробку обратно.
6. Далее снять переднее правое колесо с ВАЗа.
7. Под ним откроется блок ГРМ — ключом на 10 выкрутить три болта кожуха.
8. Удалить кожух с машины.
9. После этого зафиксировать коленчатый вал в самой верхней точки первого цилиндра: включить передачу и провернуть ключом на 19 тот болт, который крепит шкив. Проворачивать нужно до тех пор, пока метка шестерни вала не совпадёт с меткой на заднем кожухе газораспределительного механизма.
10. Между зубьев коленвала лучше вставить большую отвёртку или длинный болт, чтобы обеспечить его статичность.
11. Далее ключом на 17 ослабить ролик-натяжитель, что повлечёт за собой ослабление и ремня ГРМ.
12. Снять сначала ремень, потом сам ролик.
13. Выкрутить те пять болтов, которые крепят нижнюю часть помпы к ГРМ.
14. Затем открутить три болта, фиксирующие верхнюю часть помпы.
15. Корпус помпы легко поддеть отвёрткой и вытащить из гнезда.
16. Место посадки сразу же рекомендуется очистить от пыли и старого тосола. Остатки старой прокладки нужно удалить.
17. Новую прокладку насоса рекомендуется смазать герметиком с двух сторон и аккуратно разместить в зону посадки.
18. На прокладку установить новую помпу.
19. Работы по сборке проводятся в обратной последовательности.

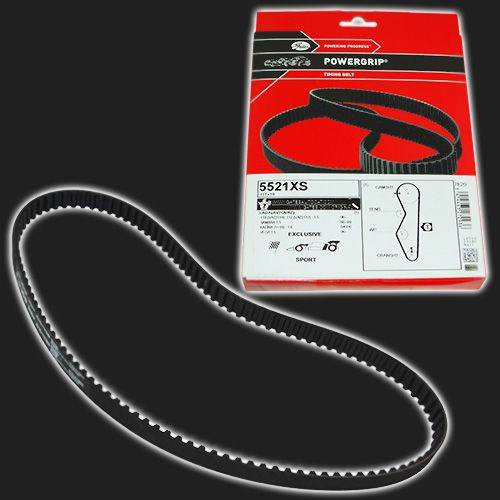

Вместе с заменой помпы рекомендуется сразу же заменить и ремень ГРМ, и ролик-натяжитель.

Для замены лучше использовать водяной насос того же производителя, какой уже стоял на автомобиле

Ремонт помпы ВАЗ 2110/2112 своими руками

Не всегда у водителя есть возможность заменить неисправный насос. В некоторых случаях можно произвести ремонт устройства, восстановив рабочие функции насоса. Если помпа ещё не выработала свой ресурс (50 тысяч километров пробега), то можно отремонтировать её. Однако ремонт помпы нельзя провести без использования специального ремкомплекта. Это набор резиновых прокладок и деталей, которые чаще всего выходят из строя и нуждаются в замене.

По своему составу ремонтные комплекты для насосов могут различаться — в зависимости от того, какие именно запчасти нужно поменять

К тому же к ремонту придётся основательно подготовиться: место для разборки и ремонта насоса должно быть чистым и ровным.

Как разобрать водяной насос

После того как насос будет снят с машины, потребуется его разобрать. Только после разборки и тщательной очистки можно будет производить замену вышедших частей помпы.

Для разборки насоса рекомендуется следовать следующей схемы:

1. Протереть изделие сухой тканью.
2. Открутить шкив насоса.
3. Вытащить упорное кольцо.
4. Молотком выбить подшипники с вала.
5. Вытащить сам вал из корпуса.
6. Отстегнуть крыльчатку.
7. Если что-то осталось от сальника, то вытащить остатки резинки из корпуса.

Порядок разборки водяного насоса понятен на интуитивном уровне: пока не снимешь шкив, невозможно добраться до вала и крыльчатки

После этого полость самого насоса нужно тщательно очистить от грязи и старых отложений — можно промывать помпу тем же бензином, который обычно заправляется в бак ВАЗ 2110/2112.

Визуальный осмотр деталей помпы покажет, какой именно элемент нуждается в замене. Обычно течь помпы обусловлена прогниванием сальника, а свист во время работы мотора или скрежет на высоких оборотах — выработкой вала.

Видео: разборка помпы

Замена сальника

Сальником называется прокладка, которая выполнена из резины и металлических вставок. При обычном ремонте помпы смена сальника входит в перечень обязательных процедур, так как по своей структуре прокладка является резиновым изделием, а потому быстро изнашивается.

Замена сальника не представляет никаких сложностей:

1. С вала снимается старая прокладка.
2. Место посадки очищается от грязи.
3. Устанавливается новый сальник.

Резино-металлическое изделие, которое обеспечивает герметичность работы помпы, называется сальником

Перед установкой резинового уплотнителя можно смазать его тосолом, чтобы сальник быстрее «притёрся» к валу.

Смена вала с подшипниками

Чаще всего нужно заменить именно подшипники, которые «разболтались». Но выбивать их с вала — это дело очень утомительное. К тому же требуются гидравлические тиски, которые есть не у каждого водителя. Поэтому проще заменить подшипники вместе с валом.

Опять-таки процедура замены вала не связана с трудностями: на место старого вала вбивается новый.

Выбить старые подшипники с помпы не представляется возможным, поэтому проще заменить вал вместе с ними

Как заменить патрубок на помпе

Иногда из-за нестабильного давления в системе охлаждения могут деформироваться шланги подачи или отвода тосола. Новые патрубки стоят копейки, да и новые металлические хомуты крепления не составит труда купить.

Если патрубок вздулся — это явный признак того, что скоро резина разорвётся. Трещины и вмятины на трубке также говорят о необходимости скорейшей замены.

Чтобы произвести замену, необходимо:

1. Ослабит отвёрткой фиксацию хомута.
2. Снять хомут.
3. Отсоединить патрубок от помпы.
4. Ослабить хомут с обратной стороны патрубка и снять крепление.
5. Демонтировать патрубок из-под капота.

Хомут при сжатии патрубка может сильно повредить резину, из-за чего могут возникнуть подтекания тосола

Зачем нужна вторая помпа в конструкции автомобиля

На некоторых современных моделях автомобилей уже с завода устанавливается вторая помпа. Такое оснащение позволяет обеспечить максимально надёжное охлаждение двигателя при любых нагрузках.

Дополнительная помпа на авто требуется для создания более качественного охлаждения. Если говорить о владельцах ВАЗ десятого семейства, то чаще всего второй насос монтируется для оптимизации работы печки зимой.

В данном случае корпус помпы прикручен к корпусу мотора специальным кронштейном

Установка дополнительного водяного насоса

Главное достоинство ВАЗ 2110/2112 в том, что автомобили имеют простое строение системы охлаждения. Поэтому установить вторую помпу и организовать малый круг циркуляции тосола можно без особых проблем.

Для работы нужно заранее подготовить:

• новую помпу;
• два шланга (один длинный, другой короткий);
• герметик;
• крепёжные элементы (в зависимости от того, куда будет проще прикрепить помпу: металлические хомуты, болты и гайки).

Необходимо собрать узел малой циркуляции из новой помпы и шлангов. Для этого к штуцерам помпы присоединяются два шланга и фиксируются хомутами. Важно соблюдать правило: длинный патрубок отвечает за подвод тосола к насосу, а короткий — за отвод.

Перед установкой нового узла на машину нужно слить охлаждающую жидкость.

Процедура установки собранного узла осуществляется следующим образом:

1. Найти у радиатора охлаждения два шланга (один из них подводит тосол к печке, а другой выполняет отводящую функцию).
2. Отсоединить патрубок отвода.
3. На его место присоединить собранный узел со второй помпой.
4. Надёжно закрепить новый узел металлическими хомутами.
5. Саму помпу рекомендуется прикрепить к картеру КПП. Можно закрепить насос хомутами или прикрутить болтами к кронштейну.
6. Залить охлаждающую жидкость и завести двигатель.
7. Проверить второй круг циркуляции тосола на предмет утечки.

Суть процедуры — вместо шланга для подачи тосола закрепить малый круг циркуляции жидкости со второй помпой

Необходимо отметить, что дополнительная помпа будет запускаться под воздействием того давления, которое создаётся в системе первым насосом. Поэтому вторая помпа прослужит долго и обеспечит тщательное охлаждение мотора даже при самых агрессивных условиях его эксплуатации.

Таким образом, вся сложность ремонта и замены водяного насоса на ВАЗ 2110/2112 сводится к тому, чтобы правильно снять узел с машины и установить его обратно. Причём установка помпы занимает гораздо больше времени из-за смены ремня ГРМ и ролика. Услуги специалиста обойдутся примерно в 1000–1500 рублей, поэтому, если имеются сомнения в своей компетенции, лучше заплатить мастерам СТО и быть уверенным в грамотной замене водяного насоса.
