Усиленная задняя балка на ВАЗ 2109 своими руками
Спокойно мне не сиделось, захотел я доработать заднюю подвеску. Независимая подвеса отпала сразу из за стоимости 27500 автопродукт, судя по цене её сняли F1 или она из вибраниума с которого отец Тони Старка хотел сделать щит ))). Балка с растяжками вот то что мне нужно подумал я, НО опять ЦЕНА и подружка ЖАБА отговорила от необдуманных поступков.
О том что такое зеленая карта вы можете узнать здесь avtocivilka.ua
Посмотрев на конструкцию усиленной балки и облазив сеть решил сделать её сам. Для этого купил 2 реактивные тяги от жигулей, 4 болта и гайки. На работе не снимая балку с машины взял рулетку, всё разметил и вперед.
Уши для рычагов выпилил из 3 мм листа,

Прут (стабилизатор) не установил пока так покатаюсь. Хотел сделать тяги с регулировкой но это в следующий раз.
Теперь о результате: машина стала собранней, повороты и перестроение проходит лучше в колее уверенно держит дорогу, может это опять плацебо но мне нравится))).
Штанга реактивная 2101-07 большая поперечная 2х280 560 р.
Болт м12х70х1,25 крепления реактив. штанги 2101-07 4х20 80 р.
Гайка м12х1,25 с нейл. кольцом 4х10 40 р.
На всё про всё не торопясь у вас уйдет 2 часа.
На этом пока всё…







Замена сайлентблоков задней балки на ВАЗ 2109
Сайлентблоки производства АвтоВАЗ смело можно называть одними из наиболее высококачественных деталей. Не удивительно, что их используют для своих автомобилей и другие, зарубежные производители.

Внешний вид элемента
Долговечностью практически любой детали, включая сайлентблока, напрямую зависит от манеры управления автомобилиста. Срок службы элемента составляет более 30 тысяч километров.
Особенности элементов
Главная функция сайлентов — устранять вибрации, деформации, которые образуются в процессе эксплуатации автомобиля.
Выбирая новые сайлентблоки для задней балки автомобиля ВАЗ 2109, обратите внимание на маркировку. Она должна быть 2109-2914054. Для моделей ВАЗ 2114-15 маркировка иная, но сами элементы очень похожи.
В принципе установить сайлентблок от десятки на ВАЗ 2109 можно, но с запрессовкой резиновой втулки придется как следует попотеть из-за разницы в размерах. Обратная процедура невозможна.

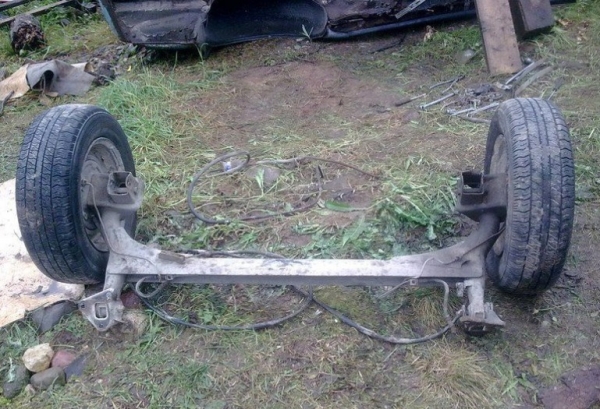

Задняя балка
Признаки неисправности
Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:
- Неустойчивое поведение автомобиля на дорогах;
- Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;
- Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.
Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.
Неисправности
Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:
- Ухудшается упругость резинового элемента;
- Происходит обрыв резины;
- Центральная втулка смещается;
- В посадочном месте происходят проворачивания.
При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.
Выбор
Прежде чем приступить к замене сайлентблоков задней балки, необходимо решить, на что именно вы будете менять старые, изношенные втулки.
С маркировкой мы разобрались и поняли, что для ВАЗ 2109 нужно брать только те, которые по размерам и диаметру подходят именно под заднюю балку девятки.
Сегодня для ВАЗ 2109 предлагают два типа сайлентов, отличающихся материалом изготовления.
Типа сайлетблока | Особенности |
Резиновый сайлентблок | Они не такие долговечные, однако обеспечивают большую мягкость при работе подвески автомобиля |
Полиуретановый сайлентблок | Более жесткая модификация, у которой именно повышенная жесткость выступает главным недостатком. При этом данные изделия устойчивее к температурным изменениям, не так быстро деформируются, дольше сохраняют работоспособность |

Разница размеров
Замена
Для замены вам потребуется:
- Новые задние сайлентблоки;
- Небольшой деревянный брус;
- Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
- Рожковые ключи;
- Торцевые ключи;
- Накидные ключи;
- Молоток.

Демонтажные работы
Когда все готово, можно приступать к работе.
- Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
- Заднее колесо лучше снять, чтобы было удобнее работать.
- А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
- Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.
- Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.
- Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.

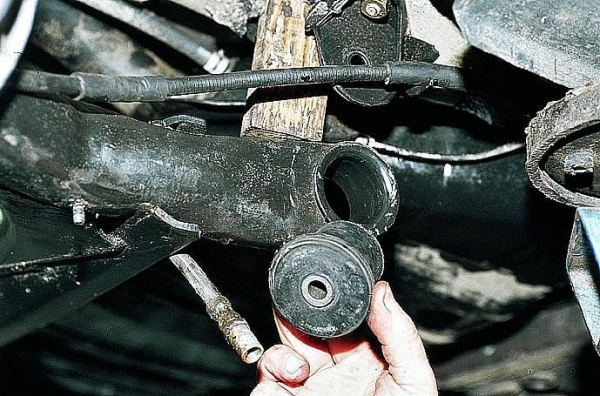

- С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
- Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.
- Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
- Достаньте деревянный брусок.
- Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
- Установите на место заднее колесо, опустите на землю автомобиль.
Только по завершению всех указанных этапов болты новых сайлентблоков можно затянуть до упора.
Особых проблем подобная операция вызвать не должна, потому обращаться на СТО и тратить лишние деньги вовсе не обязательно.
Замена балки задней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099
Задний мост с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, осторожно поднимите заднюю часть автомобиля, установив домкрат под балку. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.
ПОЛЕЗНЫЙ СОВЕТ. Снимать задний мост необходимо с помощниками, которые будут придерживать и опускать балку задней подвески. Если после снятия балки задней подвески предполагается разбирать заднюю балку, предварительно ослабьте затяжку болтов крепления колес и гаек ступиц.
ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс-м).
1. Снимите с уравнителя наконечники обоих тросов стояночного тормоза и снимите тросы с держателей на днище автомобиля (см. «Стояночный тормоз» в разд. 8 «Тормозная система»).
2. Отсоедините шланги тормозных механизмов задних колес от трубопроводов с обеих сторон автомобиля и серьгу упругого рычага регулятора давления от кронштейна на балке заднего моста (см. «Замена регулятора давления» в разд. 8 «Тормозная система»)…
3. Отверните гайки нижнего крепления задних стоек, выньте болты и отсоедините заднии стойки от кронштейнов балки заднего моста с обеих сторон автомобиля ваз 2108, ваз 2109, ваз 21099. Помощники должны придерживать заднюю балку.
4. Отверните с обеих сторон по одной гайке болтов крепления задней балки к кронштейнам, выбейте болты и снимите с автомобиля балку заднего моста, выкатив балку из-под автомобиля на колесах.
ПОЛЕЗНЫЙ СОВЕТ
Завод-изготовитель рекомендует снимать с автомобиля ваз 2108, ваз 2109, ваз 21099 балку заднего моста вместе с кронштейнами, отвернув по три гайки их крепления. Однако после длительной эксплуатации проржавевшие шпильки могут сломаться. Поэтому лучше снимать балку заднего моста, отсоединив балку от кронштейнов, которые остаются на кузове.
5. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 заднюю балку подвески в порядке, обратном снятию. Окончательно затягивайте гайки болтов крепления задней балки на автомобиле, стоящем на земле. После установки балки заднего моста прокачайте тормозную систему на автомобиле ваз 2108, ваз 2109, ваз 21099 и отрегулируйте стояночный тормоз.
Ремонтируем заднюю балку ваз 2109
Задняя балка ВАЗ 2109 — вещь ненадежная, и у владельцев этого авто может возникнуть большое количество причин, чтобы ее снять. Например, владелец транспортного средства может услышать непривычные шумы: скрежет металла, тихие удары и др. Эти «спецэффекты» будут слышаться в задней части ВАЗ 2109. Звук может иметь как постоянный характер, так и возникать изредка, например, при неровностях на дороге.

1 — резинометаллический шарнир; 2 — кронштейн крепления рычага задней подвески; 3 — кожух амортизатора; 4 — буфер хода сжатия; 5 — крышка кожуха; 6 — опорная шайба; 7 — подушки амортизатора; 8 — распорная втулка; 9 — амортизатор; 10 — изолирующая прокладка; 11 — пружина задней подвески; 12 — соединитель рычагов; 13 — рычаг балки задней подвески; 14 — кронштейн крепления амортизатора; 15 — фланец; 16 — втулка рычага
Определить самостоятельно, что стало причиной новых шумов в авто, человеку, не имеющему нужного опыта, весьма сложно. Это связано не только с отсутствием практики, но и с большим количеством вариантов проблемы. Так, например, стучащий стабилизатор может «увести» сайлентблок вбок, причиной шума нередко бывают и подшипники на полуосях — в общем, вариантов множество. Поэтому для выяснения точной проблемы рекомендуется съездить в сервисный центр, а уже ремонт провести самостоятельно.
Балка ВАЗ 2109 очень удобно монтируется и демонтируется при использовании подъемника. Но если ваш гараж не оборудован таким дополнением, то осторожно поднимите «задок» своей ласточки домкратом. Для большей надежности подставьте под колеса специальные башмаки или хотя бы кирпичи, включите передачу.
Как только транспортное средство поднято, можно откручивать колеса. Затем снять с задней подвески амортизаторы. Отсоединяются тросы стояночного тормоза, вынимаются «рубашки». Скобки крепления тросов к кузову транспортного средства отгибаются, а сами тросы извлекаются из кронштейнов.
При демонтаже тормозных шлангов, расположенных на балке с обеих сторон, обязательно заткните чем-нибудь образовавшиеся отверстия. В противном случае произойдет утечка тормозной жидкости.
С двух сторон открутите по гайке, служащей для крепления балки к кронштейнам. Болты аккуратно выбейте. Теперь можно вытащить балку. Несколько полезных советов:
- Перед тем как начать работу по снятию балки, заранее ослабьте натяжение гаек на ступице.
- Если вам необходимо заменить резинометаллический шарнир, то лучше обратитесь для этого к мастерам. Без специального инструмента и навыков такой работы что-то хорошее вряд ли выйдет.
- Если посмотреть документацию ВАЗ2109, которая дана заводом-изготовителем, то снимать заднюю балку с автомобиля необходимо вместе с кронштейнами. Для этой манипуляции нужно отвинтить 3 гайки, держащие конструкцию. Но время эксплуатации транспортного средства вносит свои коррективы. Через какой-то промежуток времени шпильки начинают покрываться коррозией, а в некоторых случаях могут и треснуть. Именно из-за этого целесообразнее производить демонтаж балки, просто отсоединив ее от кронштейна и оставив в подвешенном состоянии.
- Крепление задней балки ВАЗ 2109 производится в порядке, обратном снятию.
- После возвращения транспортного средства на твердую поверхность необходимо протянуть все гайки. Процедуру затяжки стоит повторить и после 80 км.
- После монтажа балки важно прокачать тормозную систему, отрегулировать стояночный тормоз, проверить сход-развал.
Как видите, произвести снятие и установку задней балки ВАЗ 2109 совсем несложно, такая работа по силам всем автовладельцам. Главное — наличие времени и желание.
Доработка задней балки 2108
Задняя торсионная балка в переднеприводных ВАЗах — самостабилизирующийся тип подвески, поскольку сама БАЛКА и является СТАБИЛИЗАТОРОМ. а усилитель нужен лишь для того, чтобы добавить жёсткость на кручение балке-стабилизатору.
Поводом для написания подобной статьи стала запись в блоге, в которой автор попытался усилить балку добавив к нему самодельный «стабилизатор».
Идея подверглась жесткой отрицательной критике, в целом многие не посчитали идею полезной, но меня она заинтересовала — идея более жесткой балки…Перейдем к анализу существующих решений
Стандартная подвеска 2108

Стабилизатор поперечной устойчивости задней подвески
Для увеличения угловой жесткости задней балки, уменьшения бокового крена автомобиля и улучшения сцепления колес с дорогой на поворотах устанавливаем стабилизатор поперечной устойчивости задней подвески.
Стабилизатор позволяет распределять нагрузку на оба амортизатора при переезде неровностей дорожного покрытия одним из колес, а также способствует улучшению управляемости и устойчивости автомобиля в поворотах.

Стандартная подвеска приоры
Задняя подвеска — полунезависимая, с упругой балкой, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия.
К балке через усилители приварены продольные рычаги. Для повышения поперечной устойчивости и уменьшения крена автомобиля внутри балки проходит штанга стабилизатора поперечной устойчивости, выполненная из стального прутка ∅14 мм. Концы штанги приварены к рычагам.
Обратите внимание на штангу

Задняя балка фирмы «ART racing»
Задняя балка усиленная ВАЗ 2108-12, Калина, Приора, Гранта.
В балку варен стабилизатор — труба 30 мм диаметром из стали 30ХГСА, также балка усилена растяжками на шс, либо на резиновых втулках.

Вывод: смысл усиления балки есть, смысла крепит доп.стабилизатор к кузову нет. Статья больше для размышления, сам планирую варить трубу 20 мм и усилители ШС)
Замена балки задней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099

ПОЛЕЗНЫЙ СОВЕТ
Снимать задний мост необходимо с помощниками, которые будут придерживать и опускать балку задней подвески. Если после снятия балки задней подвески предполагается разбирать заднюю балку, предварительно ослабьте затяжку болтов крепления колес и гаек ступиц.
ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс-м).
1. Снимите с уравнителя наконечники обоих тросов стояночного тормоза и снимите тросы с держателей на днище автомобиля (см. «Стояночный тормоз» в разд. 8 «Тормозная система»).
2. Отсоедините шланги тормозных механизмов задних колес от трубопроводов с обеих сторон автомобиля и серьгу упругого рычага регулятора давления от кронштейна на балке заднего моста (см. «Замена регулятора давления» в разд. 8 «Тормозная система»)…
3. Отверните гайки нижнего крепления задних стоек, выньте болты и отсоедините заднии стойки от кронштейнов балки заднего моста с обеих сторон автомобиля ваз 2108, ваз 2109, ваз 21099. Помощники должны придерживать заднюю балку.
4. Отверните с обеих сторон по одной гайке болтов крепления задней балки к кронштейнам, выбейте болты и снимите с автомобиля балку заднего моста, выкатив балку из-под автомобиля на колесах.
ПОЛЕЗНЫЙ СОВЕТ
Завод-изготовитель рекомендует снимать с автомобиля ваз 2108, ваз 2109, ваз 21099 балку заднего моста вместе с кронштейнами, отвернув по три гайки их крепления. Однако после длительной эксплуатации проржавевшие шпильки могут сломаться. Поэтому лучше снимать балку заднего моста, отсоединив балку от кронштейнов, которые остаются на кузове.
5. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 заднюю балку подвески в порядке, обратном снятию. Окончательно затягивайте гайки болтов крепления задней балки на автомобиле, стоящем на земле. После установки балки заднего моста прокачайте тормозную систему на автомобиле ваз 2108, ваз 2109, ваз 21099 и отрегулируйте стояночный тормоз.
