В этот раз замена лонжерона была легче. Изначально он был целее предыдущего, поэтому пришлось помучать его при отрезке. Отрезали. Ржавчина оказалась не такая глубокая, проткнуть пальцем металл не получалось, так как мы помним было у нас слева. Дополнительные латки не ставили. Впрочем, весь процесс описан при замене левого лонжерона, ничего нового мы вроде не увидели.

Единственное что, это опять качество новой запчасти, заднего лонжерона в сборе. Оно оказалось не идеальным. Сваренный внутри треугольник, который держит болты балки был приварен немного неправильно и привариваемые плоскости этого треугольника вылезали за пределы линии самого лонжерона по плоскости пола. Лонжерон из-за этого долго (минут 20) не мог стать на свое законное место.

Аккуратно, чтобы не повредить болты и резьбы, забили внутрь края треугольничка, устранив заводской брак и лонжерон ровно встал на посадочное место. Поэтому, обращайте внимание на качество запчастей, желательно до мелких деталей. Еще, как и в прошлый раз по замене лонжерона, обращаем внимание на соединитель лонжерона и днища, опять привариваем его изначально к лонжерону и выгибаем по рельефу днища. Что опять нас почти удивило, поперечина между лонжеронами и с этой стороны треснула почти в том же месте, как было слева. Заварим ее потом.

После отрезки старых лохмотьев, зачищаем все плоскости до металла, обрабатываем ортофосфорной кислотой, счищаем, опять обрабатываем пока не уйдет ржавчина. Рихтуем и подгоняем все вместе. Грунтуем посадочное место реактивным и обычным грунтом. Готовим погрунтованный давно лонжерон, привариваем к нему соединитель лонжерона и днища и выгибаем.

Подготавливаем продуманные все точки сварки и зачищаем их все до металла. Наносим герметик, где считаем нужным. Прикладываем лонжерон и привариваем его, прихватывая его от днища и идя дальше к его хвосту, потом переходим в салон автомобиля и завариваем все точки крепления заднего днища к лонжерону. Лонжерон приварен, продолжим выполнять усиление днища справа, это должно получиться быстро.

Проблема выхода из строя лонжерона ВАЗ 2108/2109 – ситуация не из приятных, но это не значит, что её нельзя исправить. Существует два способа устранения неполадки: замена или сварка, ремонт своими руками или в мастерской. Как сделать правильный выбор, вы узнаете дальше.

Когда необходим ремонт или замена лонжерона на ВАЗ 2109

Решение о правке или замене лонжерона на поврежденной автомашине зависит в значительной степени от протяженности деформированной зоны, степени деформации, а также от квалификации ремонтника. При небольшой деформации лонжерона на большой длине даже при наличии мелкой складки не требуется замена лонжерона. С помощью домкрата или угольника можно восстановить первоначальную форму и положение лонжерона с сохранением его характеристик. С другой стороны, при значительной деформации лонжерон необходимо заменить, так как правка вызовет изменение структуры металла и прочности, что приведет к изменению характеристик самого кузова.

Если металл прогнил, то ремонту и восстановлению лонжероны (передний и задний) не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. Такого ремонта хватит от силы, на пару недель.

Во время сварки на лонжерон ставят распорки, чтобы его не уводило в сторону. В противном случае кузов может деформироваться.

Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, даже при ограниченном бюджете, в некоторых случаях, нельзя экономить. Поэтому замена – это намного дешевле, но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно.

При ремонте лонжерона никогда нельзя упускать из вида, что он является усилительным элементом кузова и в значительной степени определяет его жесткость. При этом не рекомендуется усиливать лонжерон при частичной замене, главным образом, в передней и задней частях кузова, так как при этом увеличивается прочность зоны, предназначенной для смятия, т.е. для амортизации. Если амортизация этой зоны окажется недостаточной, то в случае удара деформация кузова пройдет дальше, к кабине автомобиля, которая не должна деформироваться.

Обычно трещина после аварии образуется только в том случае, если кузов тоже успел деформироваться. Тогда будет необходимо сначала выровнять, а только потом приступать к сварочным работам.

Подготовительные работы по замене лонжерона ВАЗ 2109

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым.

Обратите внимание, лонжероны лучше приобретать в комплекте с другими деталями. Так вы будете уверены, что они идеально подойдут друг другу и потратите не так много времени на их установку.

Если вы все же решили выполнить ремонт лонжерона на ВАЗ 2109 самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

  • сварочный агрегат (самым удобным и простым вариантом будет полуавтоматическая сварка);
  • болгарка и диски, жёсткая металлическая щётка для болгарки;
  • комплект новых лонжеронов и соединителей для автомобиля ВАЗ 2109;
  • шлифовальный инструмент;
  • электродрель;
  • слесарный инструмент;
  • упаковка автомобильной мастики;
  • 2 малярных кисточки средних размеров;
  • банка грунтовки;
  • бутылка растворителя.

Какие лонжероны ставить на ВАЗ 2109?

Оригинальный номер правого лонжерона 21080-8403280-10, средняя цена 2714 руб., левого — 21080-8403281-00, средняя цена 2819 руб.

Процедура замены

Начинаем замену

Вид на заднюю часть лонжерона. Сквозная гниль и немного ржавчины)

Почти полностью выгнившая передняя часть заднего правого лонжерона

Отрезали все ржавые лохмотья

Теперь нужно все зачистить до металла

Обрабатываем ортофосфорной кислотой, чтобы ушла ржавчина

Зачищаем до металла пыль после антиржавчины

Обезжириваем всю поверхность под лонжерон

Грунтуем реактивным грунтом

Грунтуем обычным грунтом

Зачищаем до металла сварочные точки

Вид сзади лонжерона на сварочные точки

Погрунтованный лонжерон с проделанными отверстиями под сварочные точки. Уже приварен соединитель лонжерона и днища, все сварочные места на лонжероне зачищены до металла. Нанесен герметик в местах, где мы посчитали это нужным

Выставляем лонжерон в его посадочном месте

Начинаем сварку

Приваренная задняя часть лонжерона
Заварена трещина в поперечине и она сама приварена к лонжерону

Вид на место соединения лонжерона и днища
Лонжерон приварен, переходим к приварке элементов усиления днища

Задний лонжерон на ваз 2109 и как его поменять

Прежде всего мы купили лонжерон в сборе 2108-5101373 и докупили соединитель пола левый 2108-5101286 (на базаре нет его, пришлось заказать в Харькове).

  • Переворачиваем машину на бок, чтобы было удобно варить.
  • Срезаем оставшиеся лохмотья и кариес. Решили не менять, а оставить старой поперечину пола заднюю среднюю 2108-5101272. В месте приварки к лонжерону она треснула. Будем подваривать ее. В связи с этим отрезать и зачищать именно это место было не просто, подлезть сложно, пару раз рубанул болгарином пол. Ничего страшного, заварим это.
  • Пескоструйнули лонжероны, чтобы снять транспортный грунт, потому как зачищать машинками проблематично и долго. Погрунтовали их двумя грунтами как всегда, нанесли герметик. Подготовили соединитель, зачистили, проварили гайки, погрунтовали. Прихватили сваркой к лонжерону. После того как он стал к лонжерону — начали примерку. И тут оказалось, что его нужно выгнуть под форму днища или лонжерон не станет. Выгнули как надо (на фотках видно разницу). Все стало без напряжений.
  • Подготовили поверхность для приварки, все зачистили, заварили дырки кариеса в панели пола средней 2108-5101034 двумя латками и одну сделали в панели пола задней 2108-5101042. Погрунтовали.
  • Зачистили приварочные места, проделали отверстия для сварки в лонжероне, подготовились к сварке.
  • Начали варить от днища в сторону задка и приварили его полностью, кроме части прилегающей к панели задка и к стакану, которые будем заменять.
Машина в подготовленном к ремонту состоянии.
Ржавчина подъела металл. Зачищаем и обрабатываем преобразователем ржавчины.
Делаем латку на прогнившее место
Завариваем эту латку
Завариваем треснувшую поперечину
Пол, как оказалось, подгнил сильно. Вырезаем гнилые места, подготавливаем латки — привариваем их
Счищаем все остатки металла после сварки, зачищаем до металла всю поверхность под лонжерон, обезжириваем, грунтуем реактивным грунтом
Грунтуем обычным грунтом

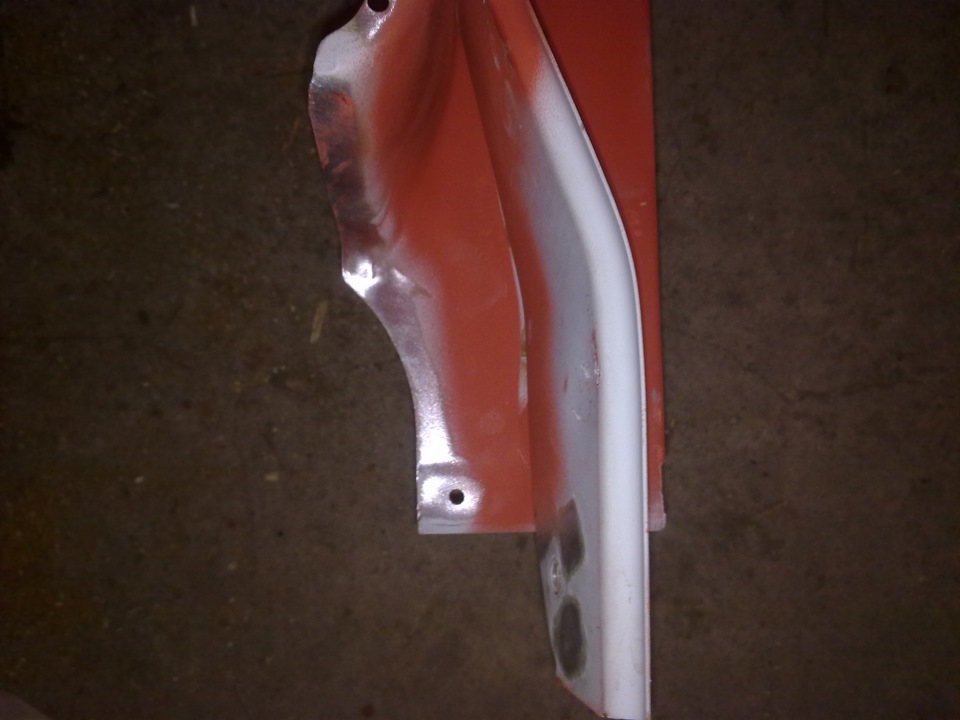

Отпескоструенные лонжероны
Поверхность шероховатая, отлично ляжет грубый грунт, обезжириваем, грунтуем
Провариваем гайки в соединителях
Грунтуем соединители 2мя грунтами
Ровно приваренный соединитель к лонжерону
Здесь видно как выгнут соединитель, теперь лонжерон отлично ложится в посадочное место без напряжений
Наносим герметик там, где считаем нужным внутри лонжерона
Подготавливаем и зачищаем сварочные точки
Привариваем лонжерон по всем сварочным точкам
Вид на приваренный соединитель днища и лонжеронов
Установка лонжерона окончена. Теперь по плану мы продолжим укреплять днище снизу слева штатными запчастями

Рем вставка лонжерона ваз 2109

Чтобы сэкономить на ремонте лонжеронов на ваз 2109, вы можете использовать рем вставку лонжерона на ваз 2109.

рем вставка лонжерона ваз 2109

Ремвставка заднего лонжерона ваз 2109

Как переварить задний лонжерон на ваз 2109

Автомобилей ВАЗ-2109 было выпущено около 1,4 миллиона экземпляров и он, наравне с классическими моделями ВАЗа, стал поистине народным автомобилем. Не в последнюю очередь это было достигнуто благодаря высокой ремонтопригодности «девятки». В данной статье хотелось бы остановиться на такой немаловажной проблеме, как замена лонжеронов на ВАЗ-2109 и 2108.

Замена лонжеронов на ВАЗ-2109

Замена или сварка

Сварка лонжерона применяется в двух случаях:

  • Когда начали появляться усталостные трещины. Тогда имеет смысл наложить поверх трещины латку и приварить ее полуавтоматической сваркой.
  • Когда имеются небольшие очаги коррозии. В таком случае металл зачищается, обрабатывается преобразователем ржавчины и грунтуется. При необходимости накладываются небольшие латки.
  • Сварка лонжерона возможна и в случае его разрушения, но это будет лишь временный ремонт, и езда на таком автомобиле опасна.

Если автомобиль попал в аварию, при которой значительно деформировался лонжерон или же он прогнил, то будет целесообразна полная замена. Необходимо понимать, что заниматься ремонтом лонжерона нужно при обладании достаточными навыками в кузовных работах и сварке. Для неопытного человека этот процесс будет довольно сложен, поэтому если вы не уверены в собственных силах, то лучше довериться профессионалам.

Необходимый инструмент:

  • Полуавтоматическая сварка.
  • Болгарка.

Полуавтоматическая сварка

  • Электрическая дрель.
  • Металлическая щетка.
  • Лонжероны для ВАЗ-2109.
  • Мастика, грунтовка, растворитель.

Демонтаж заднего лонжерона

Демонтаж лонжерона должен проводиться на стапеле или при перевернутой набок машине. Кроме того, нужно полностью снять всю обшивку и звукоизоляцию багажника. После этого зачищаем сварочные швы. Далее, нам надо будет найти все точки контактной сварки лонжерона и высверлить их с помощью сверла на 7. По окончании этого процесса нужно полностью срезать старый лонжерон. Зачищаем от ржавчины и краски место его крепления. Делается это с помощью металлической щетки на болгарке и преобразователя ржавчины. При необходимости, вырезаем прогнившие элементы кузова, а на их место ставим латки.

Демонтаж заднего лонжерона

Демонтаж заднего лонжерона

Установка заднего лонжерона

Перед установкой место крепления обезжиривается и грунтуется. Новый лонжерон тоже необходимо очистить от транспортировочного грунта, прогрунтовать и проделать в нем отверстия под сварочные точки. Если все сделано правильно и геометрия кузова не нарушена, то новый лонжерон без проблем станет на свое посадочное место. Привариваем лонжерон по сварочным точкам к кузову и поперечине. По окончании этого процесса промазываем швы автомобильной мастикой.

Передний лонжерон

Передний лонжерон является более нагруженным, чем задний. Это обусловлено тем, что он воспринимает весь вес двигателя и коробки передач. Если к этому добавить еще эксплуатацию на плохих дорогах и агрессивное вождение, то срок его службы будет всего около 4–5 лет. В некоторых случаях спасти от трудозатратного процесса полной замены лонжерона может специальная ремонтная вставка, которая вваривается на место поврежденного фрагмента.

Так же, как и при замене задних лонжеронов, замена передних должна производиться на стапеле. Иначе можно нарушить геометрию кузова.

Прежде чем приступить к замене лонжерона, необходимо снять всю переднюю подвеску и двигатель, частично разобрать салон. При разборке передней части автомобиля обратите внимание на состояние остальных кузовных элементов, таких как стаканы, рамка радиатора (вероятнее всего, рамку придется менять вместе с лонжеронами, т. к. она выполняет функцию усилителя конструкции), брызговики. Возможен вариант частичной замены переднего лонжерона. В таком случае старый отрезается, а на место вырезанной части приваривается новая. Однако далее мы рассмотрим процесс полной замены переднего лонжерона.

Левый передний лонжерон ВАЗ-2109

Левый передний лонжерон ВАЗ-2109

Демонтаж переднего лонжерона

Процесс аналогичен демонтажу заднего лонжерона. Высверливаем точки контактной сварки (это частично делается из салона) и снимаем его. После этого посадочное место зачищаем и, если есть необходимость, ставим латки на кузов и избавляемся от коррозии. Новый лонжерон грунтуем и сверлим в нем отверстия для крепления рычагов подвески.

Установка переднего лонжерона

Для правильной установки на кузове, в районе начала передней двери, есть специальное «окошко», которое нужно совместить с отверстием в нижней части лонжерона. Тогда будет считаться, что задняя часть лонжерона установлена правильно. Далее, полностью ставим лонжерон на свое посадочное место и в процессе этого подгоняем его для максимального прилегания.

Показателем правильности установки является также попадание шпильки стабилизатора в отверстие на лонжероне. Идеально, если она будет по центру отверстия.

Если она не попала совсем, то нужно будет править кузов или лонжерон. Для удобства работы вся конструкция временно фиксируется струбцинами и домкратами. После установки лонжерона на посадочные места нужно прикрепить на болты рамку радиатора. Это делается для того, чтобы лонжероны не уводило в стороны при дальнейшей работе и чтобы зафиксировать расстояние между ними.

Для проверки правильности установки и геометрии кузова необходим чертеж с точными размерами между элементами конструкции. Его можно найти в интернете или в книгах по ремонту и эксплуатации этого автомобиля. Если геометрия кузова не изменялась и новые лонжероны качественно выполнены, то они должны стать на свои посадочные места без особых трудозатрат. Однако такое случается довольно редко, поэтому, вооружившись чертежом, инструментами и терпением, нужно будет подгонять лонжерон к кузову и наоборот. По окончании этого процесса проводим замеры, и если все правильно, то привариваем лонжероны к кузову и брызговикам.

Установка переднего лонжерона

Установка переднего лонжерона

Выше мы описали технологии ремонта и замены лонжерона. Подчеркнем, что эта статья дает только общее понятие о процессе ремонта лонжеронов и не является точной инструкцией. Поэтому не стоит после ее прочтения начинать заниматься ремонтом автомобиля, не имея достаточного опыта.

И в довершение дадим несколько советов, которые могут продлить срок службы лонжеронов:

  1. Меньше нагрузка – меньше износ и усталость металла. Старайтесь не нагружать автомобиль, если вы не уверены в надежности его силовой конструкции. При всех достоинствах, у «девятки» есть существенный недостаток: посредственная надежность и долговечность кузова. Особенно это касается моделей первых годов выпуска.
  2. Следите за состоянием лонжеронов и вовремя устраняйте трещины.
  3. Агрессивная езда и езда по бездорожью создают дополнительную нагрузку на подвеску, а, следовательно, и на кузов автомобиля.
  4. Следите за состоянием защитного покрытия. Покрывайте лонжерон грунтовкой и антикором. Автору приходилось сталкиваться с автомобилями, лонжероны которых были обработаны не только снаружи, но и внутри. Это делалось с помощью нанесения отработанного масла на внутренние стенки лонжерона через отверстия. И как показала практика, это значительно увеличивало срок эксплуатации.
