Проблемы с задней подвеской для ВАЗ 2109 — не редкость. Потому каждый автовладелец обязан знать устройство этого узла, разбираться в схеме и понимать, где какой элемент располагается, как детали задней подвески взаимодействуют друг с другом.

Зная устройство и схему, вам намного проще будет определить поврежденный элемент и выполнить ремонт своими руками.

Вид задней подвески с низу

Вид задней подвески с низу

Схема и обозначения

Компонентов задней подвески несколько меньше, если сравнивать с передней. Из-за этого конструкцию можно назвать более простой. Но от этого степень ответственности вас, как водителя, за исправное состояние узла не снижается ни в коем случае.

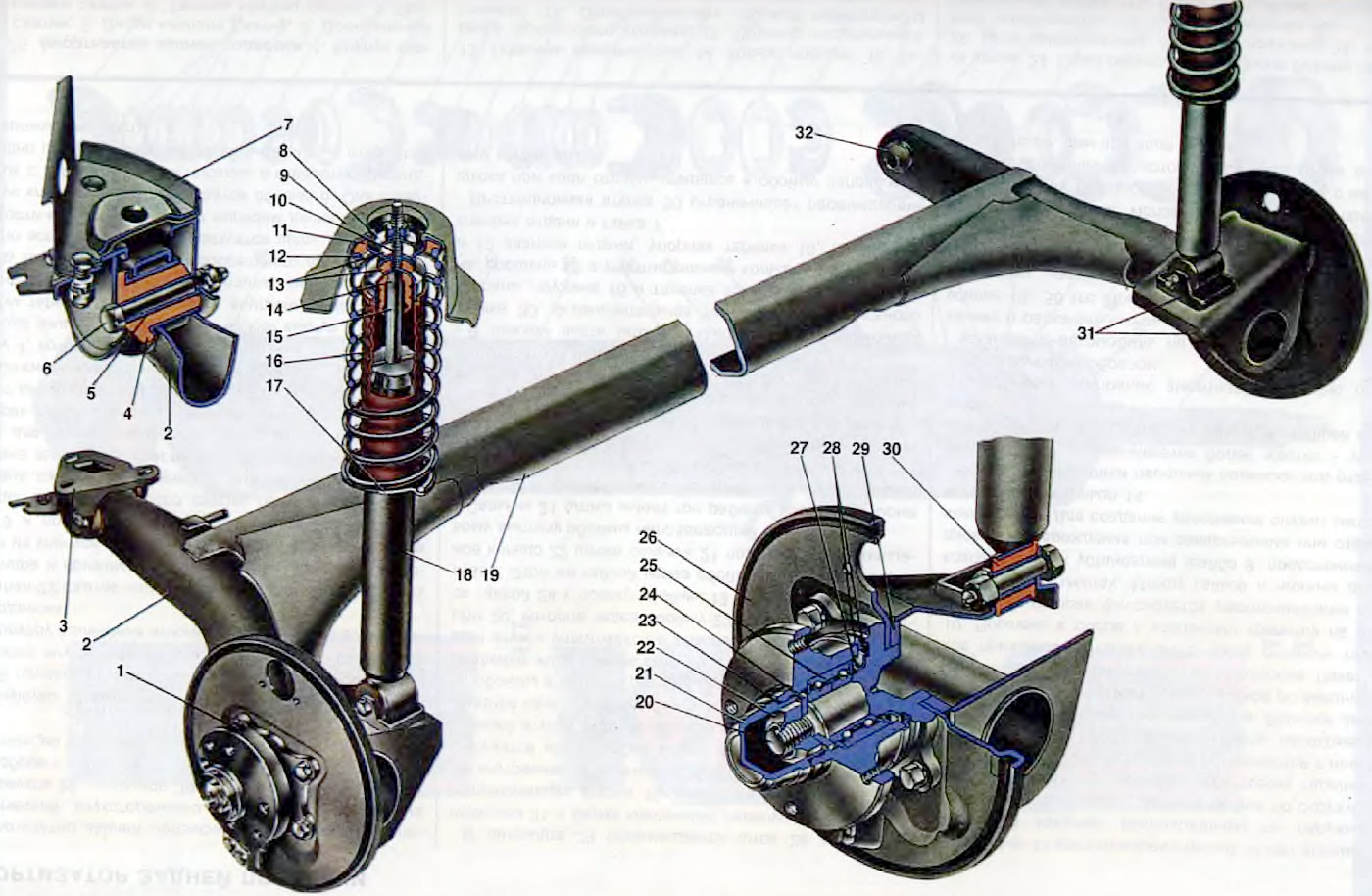

Схема задней подвески

Схема задней подвески

Ознакомившись со схемой узла, можно переходить к элементам, которые на ней обозначены.

Номер элементЧем является
1.Ступица колеса
2.Рычаг подвески
3.Кронштейн фиксации рычага
4.Втулка шарнира рычага (резиновая)
5.Втулка шарнира рычага (распорная)
6.Болт фиксации рычага подвески
7.Кронштейн кузова автомобиля
8.Опорная шайба для крепления штока стойки (амортизатора)
9.Верхняя опора пружины
10.Распорная втулка
11.Прокладка изоляции пружины задней подвески
12.Пружина
13.Подушки крепления штока стойки
14.Буфер хода сжатия
15.Шток амортизатора
16.Кожух защиты амортизатора
17.Нижняя опорная чашка пружины
18.Амортизатор
19.Соединитель рычагов задней подвески
20.Ось ступицы
21.Колпак
22.Гайка фиксации ступицы заднего колеса
23.Уплотнительное кольцо
24.Шайба подшипника ступицы
25.Подшипник ступицы
26.Щит тормозов
27.Стопорное кольцо
28.Грязеотражательный элемент
29.Фланец рычага задней подвески
30.Втулка амортизатора задней подвески
31.Кронштейн рычага с проушинами для монтажа амортизатора
32.Шарнир рычага задней подвески резинометаллического типа

Особенности конструкции

Особенности устройства

Разобравшись в схеме, следует отдельно поговорить о том, что собой представляет конструкция задней подвески именно автомобиля отечественного производства ВАЗ 2109. Зная все особенности, нюансы используемых элементов подвески, вы будете знать, каким образом осуществлять в дальнейшем ремонт, профилактику, какие детали покупать на замену старым.

  1. ВАЗ 2109 использует торсионно-рычажную конструкцию задней подвески. Направляющим устройством здесь выступает пара продольных рычагов, которые соединены между собой при помощи упругого соединителя. Поскольку соединитель смещен вперед относительно оси колес, кинематические свойства задней подвески девятки соответствуют особенностям независимой подвески на продольных рычагах.
  2. Независимый ход каждого из колес обеспечивается скручиванием усилителя с U-образным типом сечения. Такое сечение отличается малой жесткостью на кручение и большой на изгиб. Это делает конструкцию достаточно надежной и долговечной.
  3. Продольные рычаги выполняют из труб. Их приваривают к соединителю через усилители рычагов задней подвески, что позволяет создать единую балку. Она шарнирно подвешивается через кронштейн на кузов автомобиля.
  4. Каждый из рычагов задней подвески впереди оснащается втулкой, в которую запрессовываются резинометаллические шарниры. Они состоят из пары втулок — резиновой и металлической.
  5. Через распорную втулку идет болт, который соединяет рычаг подвески и штампованный кронштейн, монтируемый к кронштейну кузова по средствам болтов, гаек и шайб. На крепежный болт накручивают самоконтрящуюся гайку.
  6. К задней части рычагов привариваются кронштейны с проушинами, которые служат для монтажа амортизаторов, а фланцы необходимы для крепления ступицы заднего колеса и щита тормозного механизма при помощи болтов.
  7. Упругие компоненты задней подвески включают в себя пружины и буфер хода сжатия.
  8. Пружину изготавливают из пружинной стали с круглым типом сечения. Ее устанавливают на амортизатор и опирают нижней частью на чашку. Верхняя часть упирается в опору, которая приварена к внутренней арке кузова автомобиля. Нижнюю опорную чашку пружины приваривают к амортизатору. Между верхней опорой и пружиной установлена резиновая прокладка изоляции.
  9. Пружины задней подвески делятся на два класса, в зависимости от контрольной нагрузки по длине — А и Б. Класс А маркируется желтым цветом, наносимым на внешнюю сторону средних витков. Класс Б имеет зеленое обозначение.
  10. Буфер хода сжатия выполняют из полиуретана. Его монтируют на штоке амортизатора внутри пружины. Сверху буфер упирается в крышку кожуха защиты, но когда включается в работу — на опору.
  11. Опора буфера напрессована на верхнюю часть резервуара амортизатора.
  12. У буфера на наружной поверхности имеют кольцевые канавки, которые определяют место деформации.
  13. Кожух защиты обеспечивает предохранение от механических повреждений и загрязнений штока и буфера хода сжатия. Кожух выполняют из резины гофрированной формы, что позволяет изменять длину при работе подвески. Вверху изнутри кожуха имеется кольцевая канавка. Они служит для захода отработанной части стальной крышки. Внизу кожух достаточно упругий, что позволяет поджиматься к опорной чашке пружины.
  14. К фланцу рычага монтируется ось заднего колеса при помощи 4 крепежных болтов. Этими же болтами осуществляется крепление щита тормозного механизма.
  15. На оси на двухрядном шароподшипнике вращается ступица. Ступица монтируется на ось с помощью гайки и упорной шайбы. Гайка устанавливается на оси путем обжима ее пояска в пазе оси.
  16. Подшипник в ступице монтируется за счет стопорного кольца. Подшипник используется закрытый, внутрь которого заложена практически вечная смазка.
  17. Изнутри ступица уплотнена парой грязеотражающих колец. Одно из колец приваривается к ступице, а второе — к фланцу оси. Между ними получается лабиринтное уплотнение.
  18. Наружная полость ступицы закрыта колпаком. Между колпаком и ступицей располагается уплотнительное кольцо.
  19. Подшипник ступицы при эксплуатации ВАЗ 2109 не регулируется и не смазывается. К ступице при помощи 4 крепежных болтов монтируют диск колеса.
  20. Амортизаторы на задней подвеске девятки являются гидравлическими телескопическими двухстороннего типа действия.
  21. Нижней проушиной амортизатор устанавливается на кронштейн нижнего рычага по средствам болта и самоконтрящейся гайки.
  22. Верхний крепеж амортизатора штырьевой — шток монтируют к верхней опоре пружины через пару подушек из резины и опорную шайбу. Между крышкой кожуха защиты и шайбой располагается распорная втулка.

Подноготная узла

Конструкцию задней подвески не назовешь простой, поскольку здесь есть множество элементов, взаимодействующих друг с другом. При потере этого эффективного взаимодействия, автомобиль начинает вести себя нестабильно, требует ремонта или замены определенных компонентов.

Разобраться в схеме и устройстве задней подвески автомобиля ВАЗ 2109 не сложно. Это позволит существенно сэкономить на ремонте, избежав посещений СТО, а также развить собственные навыки по самостоятельному ремонту собственной машины.

Задняя подвеска ваз 2109

Достаточно большое количество владельцев ВАЗ-2109 предпочитают самостоятельно ремонтировать свой автомобиль, поскольку конструкция «девятки» отличается своей простотой. Но прежде чем приступать к работе, нужно сперва найти причину проблемы, и, конечно же, знать последовательность действий.

ВАЗ-2109 – из чего состоит задняя подвеска

ВАЗ-2109 – из чего состоит задняя подвескаВсе вышесказанное в полной мере относится и к ходовой части. Ни передняя, ни задняя подвески не отличаются сложностью конструкции. Соответственно, ремонт и устранение неисправностей не должны доставить каких-то проблем. В данной статье мы рассмотрим особенности конструкции задней подвески ВАЗ-2109.

Для начала давайте приведем перечень ее элементов:

  • ступица;
  • пружина и ее чашки – нижняя и верхняя;
  • кронштейн крепления рычага;
  • амортизаторы и их подушки;
  • сайлентблоки;
  • буфер хода сжатия;
  • соединитель рычагов;
  • резиновая прокладка;
  • рычаг балки и соединитель;
  • шток;
  • распорная втулка;
  • опорная шайба.

Если говорить в целом, то задняя подвеска «девятки» – независимая, рычажно-торсионная. Из-за не очень высокого качества отечественных дорог, особенно в глубинке, именно на ходовую часть выпадает наиболее серьезная нагрузка. Каждая яма или выбоина, в которые попадает колесо – это весьма ощутимый удар по подвеске. Понять, что здесь появились какие-то проблемы, можно на слух. В таком случае вы услышите посторонний стук. Он может быть как глухой, так и звонкий. Опытные мастера как раз по нему и ставят «диагноз», причем с очень высокой точностью. Соответственно, как только услышали, что в подвеске что-то стучит – сразу следует заняться поиском проблемы.

задняя подвескаКстати, многие автовладельцы стремятся усовершенствовать данный узел автомобиля. Как правило, наиболее распространенный тюнинг – это проставки, увеличивающие и так достаточно приличный клиренс. Также нередко меняют стоковые пружины и амортизаторы. Здесь есть свои нюансы. Если меняете пружины – проследите, чтобы спереди и сзади у них была одинаковая жесткость. Впрочем, в данном случае все-таки есть одно исключение. Спереди пружины могут быть более мягкими, чем сзади, но никак не наоборот.

Занимаясь такими работами, следует помнить, что речь здесь идет о вашей безопасности. Соответственно, все устанавливаемые детали должны быть высокого качества. Продукция известных брендов не может стоить дешево – в ином случае это подделка, установка которой запросто способна обернуться потерей управления автомобиля непосредственно во время движения.

Еще один момент – проводя тюнинг задней подвески, не нужно делать ее слишком жесткой, равно как и излишне мягкой. Как в первом, так и во втором случаях это только лишь привнесет в управление автомобилем дискомфорт. Также не следует слишком «задирать» заднюю часть. Вполне возможно, кому-то такой внешний вид очень нравится. Однако подобное изменение конструкции существенно ухудшает управляемость.

Задняя подвеска 2108/2109

Решил заняться задней подвеской, т.к. никогда не делал, а хочется научиться, то возникли вопросы…

1. Есть ли смысл ставить полиуретановые сайлетблоки в балку, в аморт, “бублики”? Т.к. задняя подвеска перебирается раз в сто лет, может стоит ставить полиуретан)
2. Слышал, что родные “бублики” не фонтан, гораздо эффективнее СС-20 или Асоми?
3. Отбойник что-то дает реально, если не заниженная? Кто какие ставил/поставил бы?)
4. Шумоизоляторы стоит ставить? Сомневаюсь в их эффективности)

Аморты в порядке! Сток. Ну и что бы все бюджетно получилось)

Ну и расскажите, разные секреты, кто-как делал, что ставил?..



Устройство задней подвески ваз 2109

Задняя подвеска

Задняя подвеска: 1. Ступица заднего колеса; 2. Рычаг задней подвески; 3. Кронштейн крепления рычага подвески; 4. Резиновая втулка шарнира рычага; 5. Распорная втулка шарнира рычага; 6. Болт крепления рычага задней подвески; 7. Кронштейн кузова; 8. Опорная шайба крепления штока амортизатора; 9. Верхняя опора пружины подвески; 10. Распорная втулка. 11. Изолирующая прокладка пружины подвески; 12. Пружина задней подвески; 13. Подушки крепления штока амортизатора; 14. Буфер хода сжатия; 15. Шток амортизатора; 16. Защитный кожух амортизатора; 17. Нижняя опорная чашка пружины подвески; 18. Амортизатор; 19. Соединитель рычагов; 20. Ось ступицы; 21. Колпак; 22. Гайка крепления ступицы колеса; 23. Уплотнительное кольцо; 24. Шайба подшипника; 25. Подшипник ступицы; 26. Щит тормоза; 27. Стопорное кольцо; 28. Грязеотражатель; 29. Фланец рычага подвески; 30. Втулка амортизатора; 31. Кронштейн рычага с проушиной для крепления амортизатора; 32. Резинометаллический шарнир рычага подвески.

На автомобиле установлена торсионно-рычажная подвеска задних колес. Направляющим устройством подвески являются два продольных рычага 2, соединенных между собой упругим соединителем 19. Так как соединитель значительно смещен вперед от оси колес, то по своим кинематическим свойствам подвеска соответствует независимой подвеске на продольных рычагах. Независимость хода каждого колеса обеспечивается за счет скручивания усилителя, имеющего U-образное сечение, которое обладает большой жесткостью на изгиб и малой — на кручение.

Продольные рычаги 2 выполнены из трубы. Они приварены к соединителю 19 через усилители рычагов и образуют вместе с соединителем единую балку, шарнирно подвешенную через кронштейны 3 к кузову. Каждый рычаг подвески спереди имеет втулку, в которую запрессован резинометаллический шарнир 32, состоящий из резиновой 4 и металлической 5 втулок. Через распорную втулку 5 проходит болт 6, соединяющий рычаг подвески со штампованным кронштейном 3, который крепится к кронштейну 7 кузова приварными болтами с гайками и шайбами. На болт крепления рычага навертывается самоконтрящаяся гайка. К задней части рычагов приварены кронштейны 31 с проушинами для крепления амортизаторов и фланцами 29 для крепления болтами оси 20 ступицы заднего колеса и щита тормозного механизма заднего колеса.

Упругие элементы подвески состоят из пружины 12 и буфера 14 хода сжатия. Пружина выполнена из пружинной стали круглого сечения. Она установлена на амортизаторе 18 и опирается нижней частью на чашку 17, а верхней – в опору 9, приваренную к внутренней арке кузова. Нижняя опорная чашка пружины приварена к амортизатору. Между пружиной и верхней опорой установлена изолирующая резиновая прокладка 11.

Пружины задней подвески, как и передней, под контрольной нагрузкой по длине делятся на два класса — А и Б. Пружины класса А маркируются желтой краской по внешней стороне средних витков, класса Б — зеленой.

Буфер 14 хода сжатия выполнен из полиуретана. Он установлен на штоке амортизатора внутри пружины подвески. Сверху буфер упирается в крышку защитного кожуха 16, а при включении в работу — на опору буфера, которая напрессована на верхнюю часть резервуара амортизатора. На наружной поверхности буфера выполнены кольцевые канавки, определяющие место его деформации. Защитный кожух 16 предохраняет от загрязнения и механических повреждений шток 15 амортизатора и буфер 14 хода сжатия. Кожух изготовлен из резины, имеет гофрированную форму для изменения длины при ходах подвески. В верхней части кожуха выполнена изнутри кольцевая канавка, в которую заходит отбортованная часть стальной крышки. Нижняя часть кожуха, за счет своей упругости, поджимается к опорной чашке пружины подвески.

К фланцу рычага подвески четырьмя болтами крепится ось 20 заднего колеса. Одновременно с осью этими же болтами крепится щит 26 тормозного механизма заднего колеса. На оси на двухрядном шариковом подшипнике вращается ступица 1 заднего колеса. Ступица крепится на оси гайкой 22 с упорной шайбой 24. Гайка фиксируется на оси обжимом ее пояска в паз оси. Подшипник 25 в ступице фиксируется стопорным кольцом 27. Подшипник закрытого типа, с закладной “вечной” смазкой. С внутренней стороны ступица уплотняется двумя грязеотражательными кольцами 28, одно из которых приварено к ступице колеса, другое к фланцу оси. Между ними образуется лабиринтное уплотнение. Снаружи полость ступицы закрывается колпаком 21. Между ступицей и колпаком устанавливается уплотнительное кольцо 23. Подшипник ступицы колеса в процессе эксплуатации автомобиля не смазывается и не регулируется. К ступице колеса четырьмя болтами крепится диск колеса.

Амортизатор 18 задней подвески гидравлический телескопический двухстороннего действия. Нижней проушиной амортизатор крепится к кронштейну 31 нижнего рычага подвески болтом с самоконтрящейся гайкой. Верхнее крепление амортизатора штырьевое: шток крепится к верхней опоре 9 пружины через две резиновые подушки 13 и опорную шайбу 8. Между шайбой и крышкой защитного кожуха установлена распорная втулка 10.
