И так пред история: Началось все с того что при выжатой и отпущенной педали сцепления был сильный шелест выжимного подшипника, но это пол беды! Самое страшное началось когда передачи перестали включаться, причем это случилось в далек от дома! Подтянул трос сцепления и поехал дальше, потом, все заработало, остановился, заглушил, ушел, вернулся завел и вот опять не включаются, опять подтянул и поехал дальше, и так несколько раз пока подтягивать уже стало некуда! еле еле до дома доехал!
И так приступим:Делал впервые, ушло времени часа 4 с передышками и обедом!
1) первым делом домкратим одну сторону(водительскую), и снимаем колесо!
2)залазим под машину и снимаем защиту.

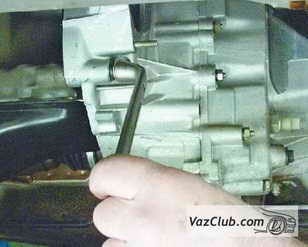

3)сливаем масло с кпп
4)откручиваем массу с кпп

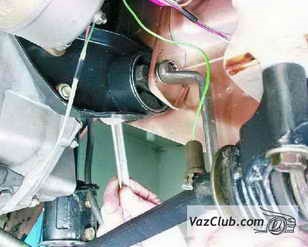

5)откручиваем и снимаем стартер

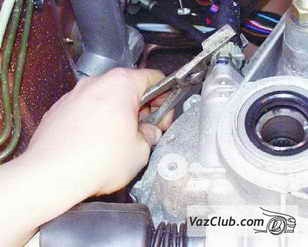

6)снимаем трос сцепления с проушин

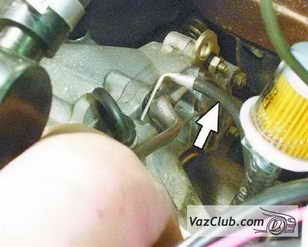

7)откручиваем трос спидометра
8)откручиваем кулису кпп от карданчика и сдергаем кулису с карданчика
9)откручиваем кожух маховика и снимаем его
10)поддев монтажкой внутреннюю гранату отделяем ее немного от кпп(только не совсем, чтоб не выпала)как на фото
11)проворачиваем растяжку так чтобы когда кпп у нас отойдет от двигателя не повисла на растяжке крутить гайку головкой на 24 как на фото
12)снимаем краб открутив 3 болта
13)откручиваем 2 болта шарового наконечника

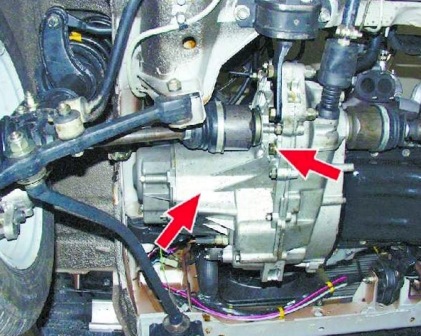

14)откручиваем болты которые соединяют кпп с двигателем там несколько вот таких болтов
15)Обязательно чтобы не упала кпп когда вы ее будете сдергивать поддомкрачиваем ее
16)откручиваем боковую подушку

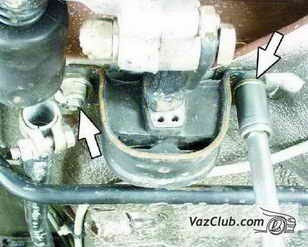

17)откручиваем заднюю подушку
18)после того как проделали все пункты, покачивая кпп вверх вниз, сдергиваем ее с двигателя!
19)смотрим на корзину и находим на ней 5 болтов под 8й ключ или головку и откручиваем их и снимаем корзину вместе с диском!
20)новую корзину и диск меняем в обратной последовательности., при установи корзины с диском на маховик потребуется: какая нибудь направляющая втулка для центрировки диска, (я использовал кусок металлического прутка который вставил ровно в отверстие и начал закручивать болты корзины к маховику!
21)далее на кпп находим выжимной подшипник, снимаем его и меняем на новый!
22)на этом замена сцепления окончена, дело осталось за малым, собрать все обратно!
Замена сцепления ВАЗ 2109, ВАЗ 21099
Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, при том, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.
Признаки и причины неисправности сцепления
Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:
- При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
- При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.
Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.
Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.
Для работы будет необходимо следующие:
- ключи на 8, 10, 13, 17 мм;
- динамометрический ключ, торцовая головка на 8 мм;
- домкрат;
- ёмкость для слива масла;
- смотровая яма или подъёмник.
- отвёртка плоская, молоток.
Замена сцепления на ВАЗ 2109/21099 без снятия КПП
Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.
Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно.
Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:
- Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
- Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
- Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.
А вот установка немного отличается от того процесса, который показан в инструкции:
- Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
- Наживите болты буквально на пару оборотов, но не затягивайте!
- Аккуратно начинайте насаживать первичный вал на шлицы в диске.
- Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
- После этого можно ставить КПП и затягивать на ней болты.
Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?
Оригинальный номер корзины сцепления 2108-1601085.
Аналоги:
- Fenox PP60004C3 — 1369 руб.
- БелМаг BM.3792 — 1114 руб.
- Valeo PHC LDC-01 — 1526 руб.
Какой диск сцепления ставить?
Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.
Аналоги:
- Valeo PHC LD-03 — 1060 руб.
- Sachs 1861 696 146 — 1458 руб.
- Fenox CP61004C3 — 798 руб.
Какой подшипник сцепления ставить?
Оригинальный номер подшипника сцепления 2108 1601182.
Аналоги:
- Pilenga PC-P 2108 — 360 руб.
- Luk 500 0439 20 — 1156 руб.
- Fenox TP2116C3 — 345 руб.
Замена диска сцепления на ВАЗ 2109
На необходимость заменить сцепление указывает поведение автомобиля. Если вы отпустили педаль сцепления, а после этого ВАЗ 2109 начал трястись, ощущается пробуксовка или наблюдаются посторонние шумы, трески, запах гари, то вероятность поломки сцепления очень высока.
Характерные поломки
Сцепление может выйти из строя по нескольким причинам:
- Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
- Износились диафрагменные пружины;
- Появилась выработка на маховике сцепления;
- Износились или поломались лепестки выжимного диска;
- Сломался или износился выжимной подшипник.
Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.
Выбор сцепления
Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.
Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.
| Производитель | Особенности |
| ВИС | Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя. |
| Valeo | Французский производитель, которого активно подделывают на отечественном рынке. Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее. Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках. |
| Luk | Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска. |
| Kraft | Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится. |
Ремонтные работы
Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.
- Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
- Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
- Снимите колеса.
- Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
- Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.

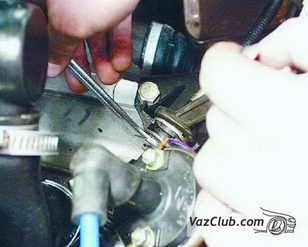

- Отключите трос спидометра и провод заднего хода.
- Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
- Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
- Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
- Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
- Сделайте опоры из брусков, кирпичей для коробки и двигателя.
- Снимите задние опоры.
- Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.
Снятие и проверка
- Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
- Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
- Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.
Следующий шаг — проверка состояние деталей.
| Объект проверки | Особенности |
| Выжимной подшипник | Попробуйте его провернуть. При возникновении хрустов, посторонних звуков деталь идет под замену. |
| Ведомый диск | Проверьте его на наличие следов износа и повреждений на трущихся поверхностях. Также заклепки должны располагаться на глубине минимум 0,2 миллиметра, а пружины в гнездах — только цельные и плотно установленные. Иначе замена. |
| Корзина | Это же нажимной диск. Проверьте его на наличие повреждений, трещин на рабочей поверхности. Плюс проверяется состояние маховика. |
| Диафрагменная пружина | Если здесь есть трещины, болтаются лепестки или располагаются в разных плоскостях, деталь идет в утиль, а на ее место устанавливается новая. |
Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.
Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.
