Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.
Внешний вид устройства

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Схема устройства

Представленная выше схема расшифровывается следующим образом.

Номер элементаЧто это?
1.Входной патрубок, идущий от радиатора
2.Вставка, выполненная из резины
3.Термочувствительный твердый наполнитель
4.Пружина перепускного клапана
5.Входной патрубок, идущий от двигателя
6.Перепускной клапан
7.Выходной патрубок, идущий к насосу
8.Пружина основного клапана
9.Основной клапан
10.Патрубок, идущий от расширительного бачка
11.Поршень

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.
Процесс замены

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.
Устройство от десятки

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Замена термостата ваз 2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.

Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Симптомы неисправности

Симптомы неисправностиО ненадлежащей работе термостата говорят:

  • длительный период, требующийся мотору для достижения рабочей температуры;
  • скорый перегрев силовой установки;
  • высокая температура ОЖ.

Именно системное превышение температурных нормативов, как правило, приводит к поломке всего двигателя. По этой причине необходимо при первых же признаках неисправности термостата произвести его замену.

Как проводится проверка

замена термостата ВАЗ-2109 Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

  • заводят мотор;
  • проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.



Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

  • снимают воздушный фильтр;
  • ослабляют хомуты удерживающие шланги;
  • отключают массу от термостата;
  • раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

На нижеприведенном видео процесс замены подробно показан:

О том как термостатов поменять ваз 2109 читайте ниже

Для снятия и установки термостата Ваз 2109 с карбюраторным двигателем необходимо слить охлаждающую жидкость с системы охлаждения, на рисунке ниже показана как можно слить охлаждающую жидкость:



1 — пробка сливного отверстия радиатора, 2 — термостат, 3 — шланг к подводящей трубе насоса, 4 — шланг к расширительному бачку, 5 — нижний шланг радиатора (отводящий)

Перед тем, как снять термостат с Ваз 2109 его следует проверить — это делается в случае, если двигатель перегревается во время работы или медленно прогревается до рабочей температуры. Для проверки термостата на автомобиле Ваз 2109 запустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

Замена термостата Ваз 2109 с карбюратором

Отверните болты крепления защиты картера и снимите ее

Отверните пробку расширительного бачка

Отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров

Отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Ослабьте затяжку хомутов

Отсоедините три шланга от корпуса термостата

Ослабьте затяжку хомута и снимите термостат Ваз 2109 со шлангом. Затем отсоедините короткий шланг от термостата

Опустите термостат в воду, подогретую до 78–80 °С . Нагрейте воду, постоянно перемешивая ее, до (87±2) °С

При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установка термостата на Ваз 2109 выполняете в порядке, обратном снятию. После установки залейте охлаждающую жидкость.На этом проверка и замена термостата завершена.

Как проверить термостат на ваз 2109

Термостат автомобиля предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов. Термостат содержит термоэлемент, который срабатывает при температуре 87 градусов. Он регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг —  когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.

Принцип работы термостата Ваз 2109
Принцип работы термостата Ваз 2109

Другими словами, задача термостата автомобиля — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения  открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.

Система охлаждения
Система охлаждения

А как же проверить исправность термостата? Если ваз девятой модели перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна.

Основные неисправности термостата такие:

1) Циркуляция тосола только по малому кругу. То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается.

2) Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель девятки в таком случае греется долго и не прогревается до рабочей температуры.

1) Если двигатель автомобиля перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиатора
к термостату также должен быть горячий.

Трогаем шланги радиатора
Трогаем шланги радиатора

Причем они должны быть одинаковой температуры, так как при температуре тосола 90 градусов исправный термостат открыт и тосол циркулирует через него. Если шланг от двигателя горячий, а шланг к термостату холодный или чуть теплый -значит термостат неисправен, его термоэлемент не открывается и не обеспечивает циркуляцию тосола через радиатор системы охлаждения.

Если оба шланга на радиатор горячие, а двигатель всеравно перегревается, то тогда необходимо проверить датчик включения вентилятора на радиаторе и помпу. То, что шланги  горячие говорит от том, что термостат открылся, но двигатель перегревается, так как нет циркуляции тосола в системе охлаждения (неисправна помпа). Если помпа нормальная, но не включается вентилятор , либо неисправен вентилятор на радиаторе, то двигатель также может перегреться.

2) Если двигатель машины слишком долго греется, то проверка термостата производится следующим образом.
Прогреваем двигатель, до 90 градусов он конечно врядли нагреется,так что для проверки подойдет любая температура от 50 до 70 градусов.Открываем капот и трогаем шланги на радиатор.

Трогаем шланги радиатора
Трогаем шланги радиатора

Шланг на радиатор от двигателя должен быть горячий, шланг от радиатора на термостат должен быть холодный. То, что шланг на термостат холодный,говорит о том, что термостат закрыт и исправен. Если оба шланга горячие, либо шланг на термостат теплый говорит о том, что термостат неисправен: он всегда пускает тосол на большой круг охлаждения, не давая двигателю прогреться до рабочей температуры.

Как видите, проверить термостат Ваз 2109 весьма просто, для этого не обязательно его снимать и нести домой, а там опускать в горячую воду. Поэтому проверка термостата без снятия проста и осуществляется очень быстро.

Как проверить термостат, не снимая с машины

Принцип работы термостата ваз 2109

Термостат — это прибор системы охлаждения, который имеется во всех машинах (в стандартном варианте диаметром пять сантиметров, расположен между двигателем и радиатором), оснащённых системой охлаждения мотора с помощью жидкости.

Это прибор позволяющий поддерживать постоянную температуру двигателя за счёт работы терморегуляторов или же за счёт осуществления фазового перехода. Иногда можно увидеть термостаты с термоизоляцией, которая позволяет уменьшить потери тепла или холода. Самым распространённым, которым пользуются все, от мала до велика, является холодильник.

Термостат выполняет функцию блокировки радиатора от потоков охлаждающей жидкости (тосол), фактически давая двигателю время разогреется. Также такой простой механизм помогает уменьшить износ двигателя автомобиля. Он закрыт, пока температура мотора находится в норме, как только она достигает критической точки в пределах девяноста или девяноста пяти градусов Цельсия, то заслонка в термостате открывается и позволяет охлаждающей жидкости попасть в двигатель и нормализовать его температуру.

Понаблюдать за процессом работы устройства можно и в домашних условиях. Нужно просто поместить термостат в ёмкость, наполненную самой обыкновенной водой, и поставить на плиту подогреваться. По мере увеличения температуры воды в кастрюле Вы сможете увидеть, как на термостате открывается клапан, примерно на два сантиметра. Для проведения опыта лучше взять новый, а не снимать со своей или чьей-либо ещё машины.

Принцип работы термостата в автомобиле

Принцип работы термостата в автомобиле

Латунь и медь — вот основные составляющие, из которых изготавливают эти устройства. А основной принцип работы автомобильного термостата скрывает маленький цилиндр, который можно увидеть со стороны двигателя. В цилиндре есть маленький восковой шарик, сделанный, правда, не из настоящего воска, температура плавления материала, из которого он сделан, равняется 82 градусам Цельсия. Воск в качестве материала для этого элемента выбран не случайно, он имеет свойство увеличиваться в объёме под влиянием температуры, то есть совершать переходы из твёрдого состояния в жидкое. Когда воск расплавится и расшириться, он создаст давление, под которым из цилиндра выпадет штырь и откроет клапан, через который охлаждающая жидкость попадает в радиатор. А когда температура двигателя приходит в норму, то воск снова затвердевает, принимая прежнюю позицию и форму.

Есть много факторов, которые могут стать причиной неполадок, но коррозия — наиболее частая. Когда клапан постоянно находится в открытом положении, то жидкость для охлаждения мотора всё время будет поступать в радиатор, прежде чем попасть в двигатель, а это значит, двигателю необходимо больше времени для достижения критической температуры. А когда клапан термостата постоянно закрыт, то двигатель не охлаждается и продолжает набирать температуру, соответственно, машина «закипает» и на ней нельзя продолжать двигаться, пока мотор не остынет. Специалисты и автомеханики рекомендуют автомобилистам менять старый на новый, приблизительно, каждые два года. Читайте, как менять термостат в автомобиле ВАЗ 2110-2111.

Схема термостата ВАЗ 2107, 2114, 2115

Схема термостата ВАЗ 2107 Жигули
Схема термостата ВАЗ 2114 Лада Самара, 2115

Как правильно определить, что устройство находится в рабочем состоянии?

Как проверить работу термостата

Разогреваем двигатель до такой температуры, чтобы стрелка не достигала критического показателя, и выключаем его. Открываем капот, находим шланг сверху радиатора (резиновый шланг чёрного цвета, имеющий на конце металлический хомут) и такой же снизу. Затем очень аккуратно, они могут быть достаточно горячими, дотрагиваемся до них. Если один из них стал горячим, а другой по-прежнему холодный, и при этом датчик показывает высокую температуру двигателя, то это значит, что, скорее всего жидкость не попадает в двигатель, а задерживается в радиаторе, и нужно менять термостат на новый.

Существует и ещё один способ проверки, больше известный как «народный». Он перекликается с тем «экспериментом», который был описан выше, для наблюдения процесса работы термостата, только в этот раз Вам придётся положить в ёмкость с водой термостат, в работоспособности которого Вы сомневаетесь, снятый с вашего автомобиля, а дальше процедура повторяется, по мере того как вода будет доходить до температуры 87–90 градусов клапан должен открыться, однако, если этого не произошло, то термостат уже непригодный для работы. Ещё стоит помнить, что у разных термостатов показатель критической температуры открывания клапана может быть разный, поэтому при покупке нового уточните это у продавца. Поскольку для водителя не секрет, что ставить в авто термостат, имеющий высокую температуру открывания клапана нельзя — двигатель не будет охлаждаться.

Видео, проверка термостата ВАЗ 2101-2107 и Tama (Toyota):

Цена термостата для автомобиля

Цена термостата для автомобиля

Данное устройства, действительно, не является дорогостоящей деталью, а его стоимость зависит от марки вашей машины. Цена термостата для ВАЗ 2101, 2108, 2110 и 2121 примерно 230 рублей. Термостат в корпусе будет стоить примерно 400–550 рублей и больше, а вот для автомобиля Лада Гранта 8V можно купить по цене 1200 рублей. Для иномарок — в среднем от 550 и до нескольких тысяч рублей. Самыми распространёнными, популярными и качественными считаются термостаты марок GATES и WAHLER. Ещё положительные отзывы есть о производителе Vernet.

Установка термостата на ваз 2109 от гранты

Цена вопроса: 1 200 ₽

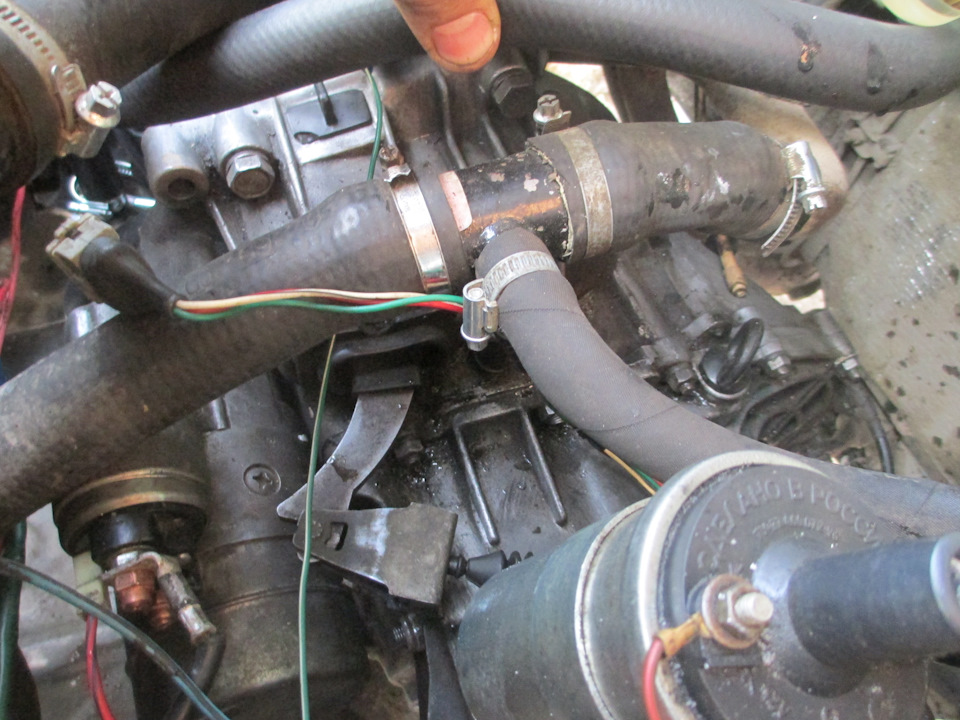

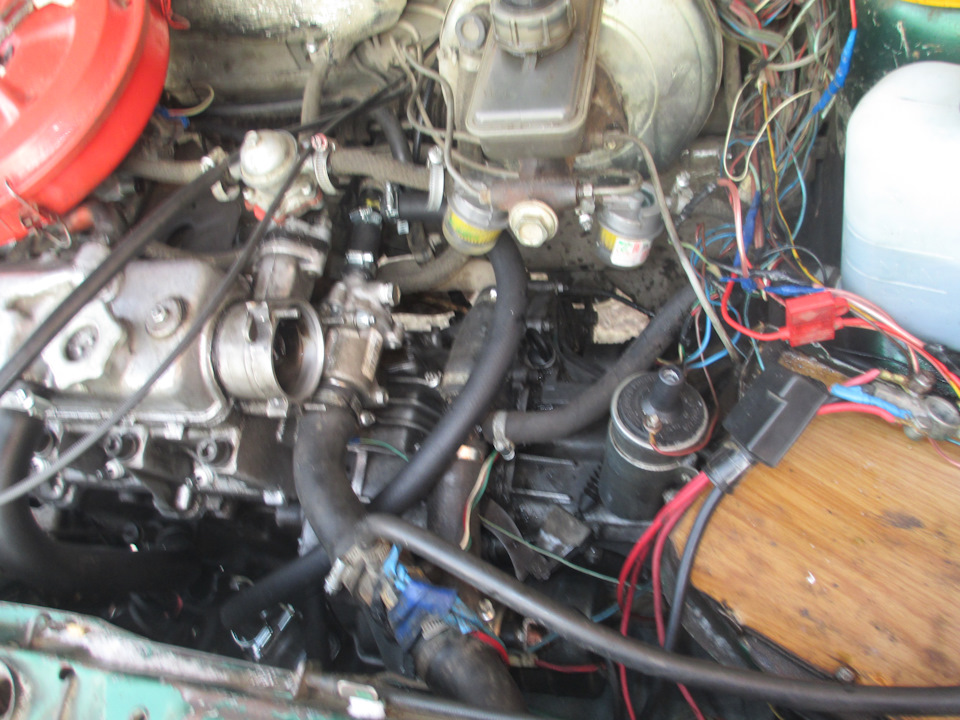

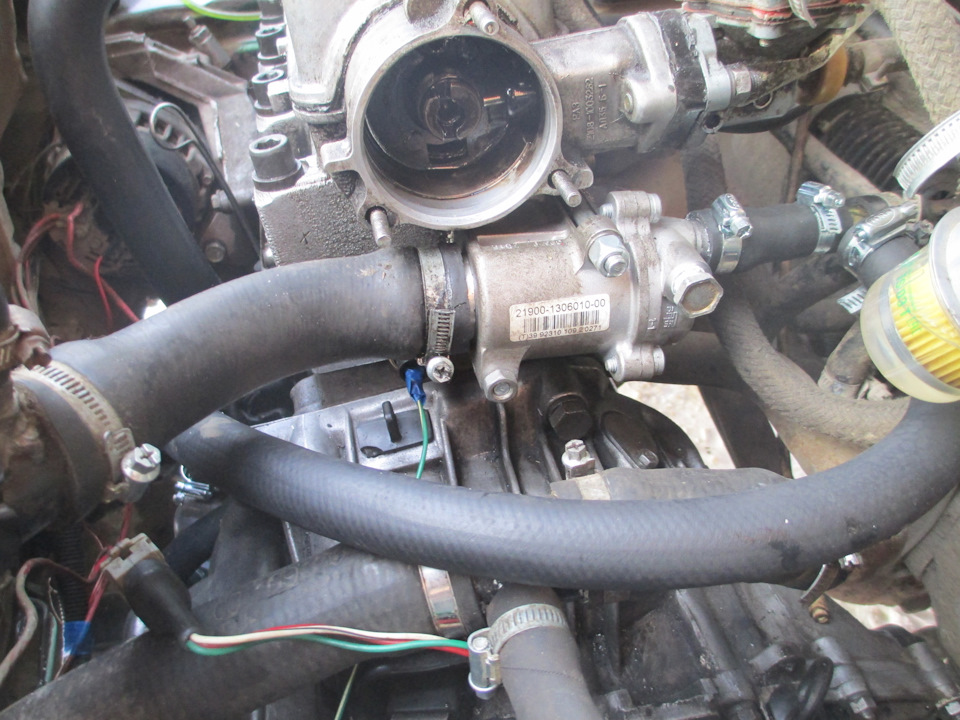

Установка термостата от Гранты

так что нам нужно сам термостат + шпильки
Тройник!ВНИМАНИЕ в магазине ВАЗ таких нет, а вот в магазине ГАЗ вы найдете !
По установке этого термостата нет не чего сложного!причина установки, стало очень холодно, облазил интернет и решил установить. Плюсы +++ быстрый прогрев двс так как весь нагретый, тосол, антифриз идет сразу через печку! НЕ через радиатор охлаждения, 90 градусах двс, печка жарит вообще атас открываю окно для свежего воздуха!

Термостат на ваз 2109 карбюратор где находится

термостат на ваз 2109 карбюратор где находится

термостат на ваз 2109 карбюратор где находится

где находится термостат на ваз 2109 карбюратор

где находится термостат на ваз 2109 карбюратор
