Не редко на панели ВАЗ 2109 загорает лампа, которая сигнализирует о слишком низком давлении масла или его полном отсутствии. При этом осмотр показал, что нигде течи нет.

Внешний вид устройства
Первым делом рекомендуется проверить датчик давления масла (ДДМ). На основе анализа можно сделать вывод, действительно ли виноват контроллер, или причину следует искать в других места.
Проверка
В датчике имеется упругая мембрана, которая деформируется при давлении масла на нее. Величина отклонения мембраны сообщается реостату при изменении сопротивления. Это изменение фиксирует электронная система автомобиля и сообщает манометру. Тот, в свою очередь, показывает соответствующие данные на приборной панели.
Сегодня владельцы ВАЗ 2109 применяют два основных способа проверки работоспособности датчика давления масла. Каким из них воспользоваться, решайте сами.
Способ проверки | Ваши действия |
Первый способ |
|
Второй способ | Второй способ более детальный и позволяет узнать не только, все ли в порядке с датчиком. Вам необходимо:
|
Если после второго способа проверки светодиодик погас и датчик оказался исправным, но лампа на щитке все равно продолжает гореть, причина в другом. Ее необходимо отыскать. Делается это так:
- Увеличивайте постепенно обороты мотора, чтобы достичь отметки 2000 единиц в минуту;
- Если температура мотора при этом около 80 градусов, а манометр показывает менее 2 бар, подшипник коленвала износился и требует замены;
- Если манометр показывает более 2 бар, проблема не в подшипнике. Двигаемся дальше;
- Увеличьте обороты силового агрегата. Если манометр показывает свыше 7 бар, произошла поломка перепускного клапана. Его замена выполняется совместно с заменой крышкой масляного насоса.
Даже если после всех проведенных выше операций лампочка на приборной доске упорно не хочет тухнуть, придется обратиться в автосервис, чтобы вам провели комплексную диагностику состояния автомобиля.
Где находится датчик давления масла ваз 2109 карбюратор

где находится датчик давления масла ваз 2109 карбюратор
Замена
Итак, проверка показала, что все же датчик давления масла всему виной и он нуждается в замене. Обращаться для этого в автомастерскую точно не нужно. Работа легко выполняется своими руками даже новичками в сфере самостоятельного ремонта автомобиля. Тем более, когда речь идет о ремонте такого автомобиля как ВАЗ 2109.
Чтобы заменить датчик, его сначала нужно снять, а на место старого устройства установить новое. Пошагово это выглядит следующим образом.
- Отключите минусовую клемму от аккумуляторной батареи. Все работы, связанные с электрической составляющем авто, обязательно должны начинаться с этого шага.
- Рукой отключите питающий провод с защитным чехлом от датчика. Они соединены вместе, потому пытаться отключить отдельно чехол не стоит.
- С помощью гаечного ключа необходимо полностью открутить датчик давления масла со своего посадочного гнезда.
- Окончательно достаньте регулятор со своего посадочного места.
- Вооружитесь новым датчиком, вставьте его в соответствующее гнездо. В комплекте с новым устройством должно идти уплотнительное алюминиевое кольцо. Проверьте это во время покупки. Использовать уплотнитель от старого ДДМ не стоит.
- Закрутите датчик до упора, воспользовавшись гаечным ключом. Ошибка многих — вкручивать устройство просто рукой. Такого контакта может оказаться недостаточно, в результате чего регулятор давления масла будет выдавать некорректную информацию.
- Верните на место провод, совмещенный с защитным чехлом проводки датчика.
- Подключите минусовую клемму обратно на аккумуляторную батарею и проверьте, перестала ли гореть лампочка на приборном щитке.
Очевидно, что в замене ДДМ нет совершенно ничего сложного. Наибольшее опасение вызывает тот факт, что замена ДДМ не даст результата и лампочка проверки двигателя упорно продолжит гореть на приборной панели. Игнорировать ее нельзя. Обратитесь лучше на СТО. Комплексная диагностика — это отличное решение, которое заодно позволит определить наличие других неисправностей в системах вашего ВАЗ 2109.
Датчик давления масла ваз 2109 карбюратор

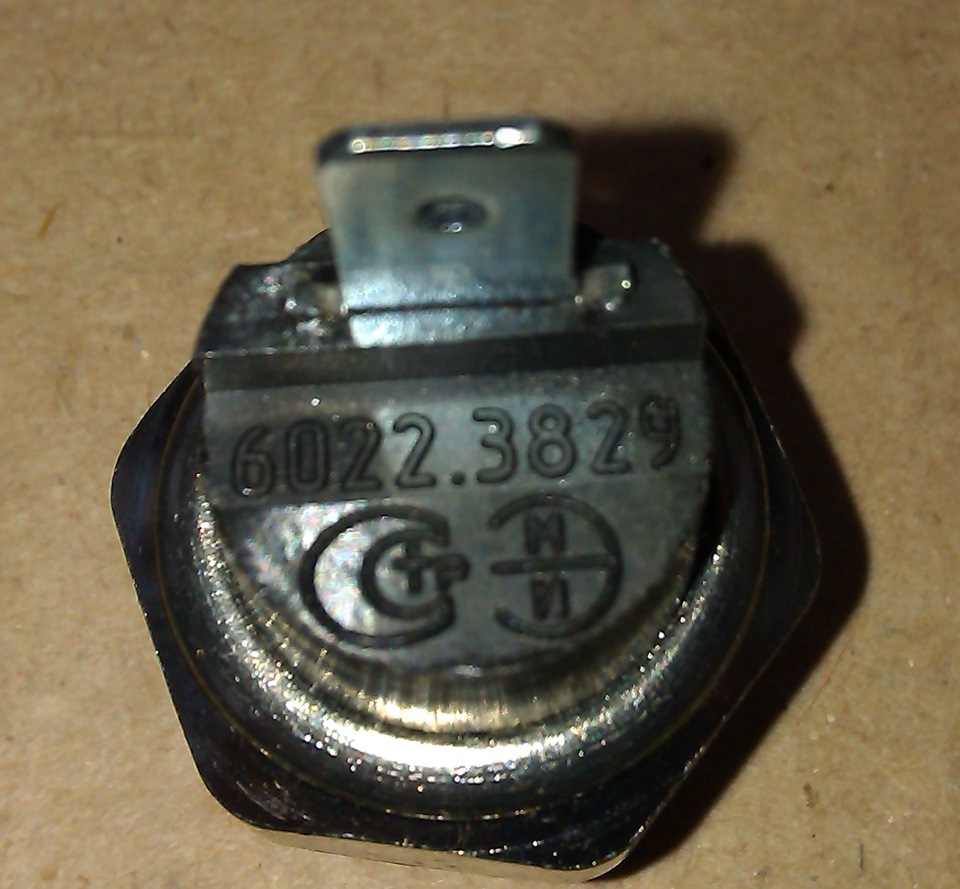

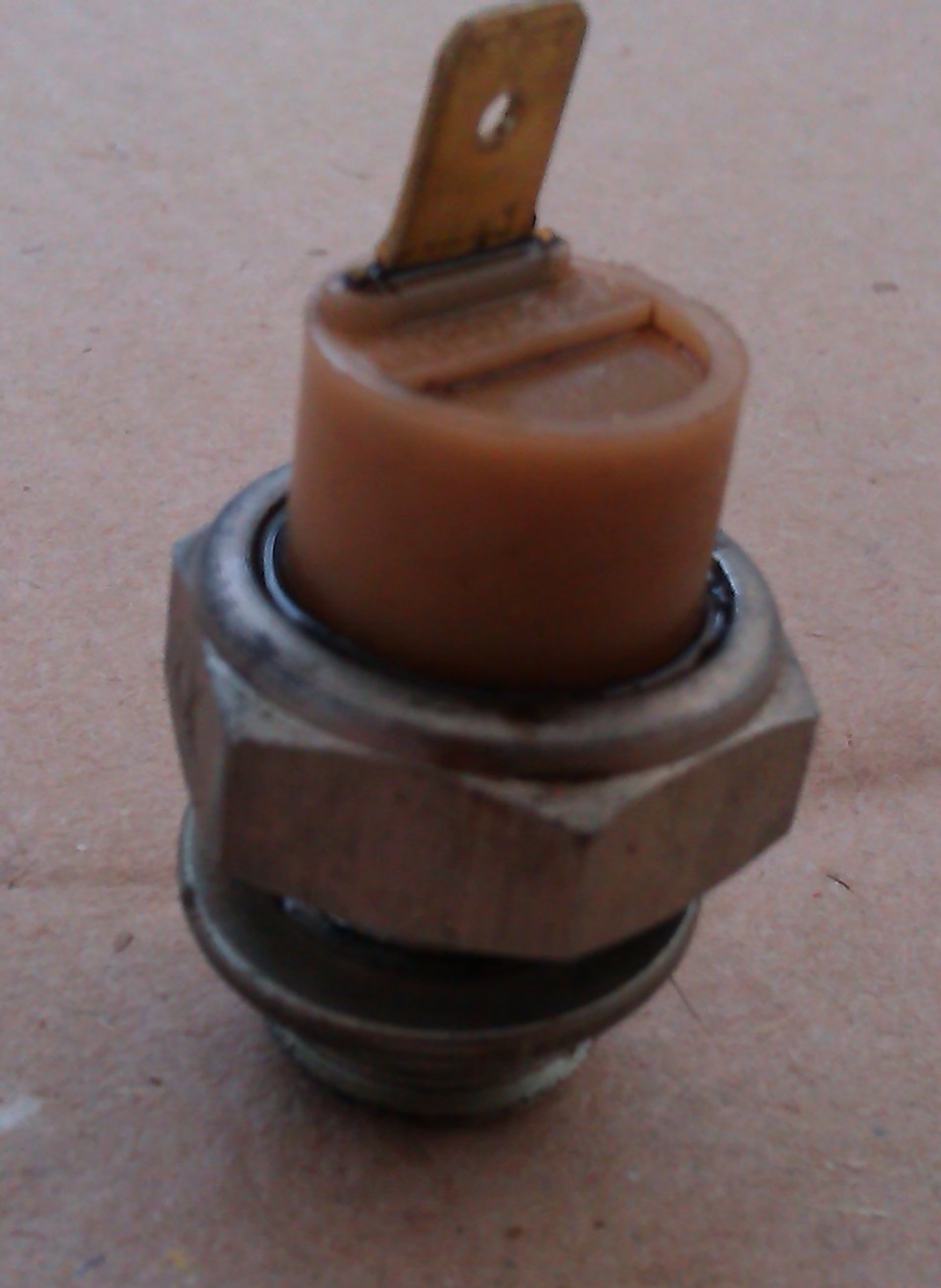

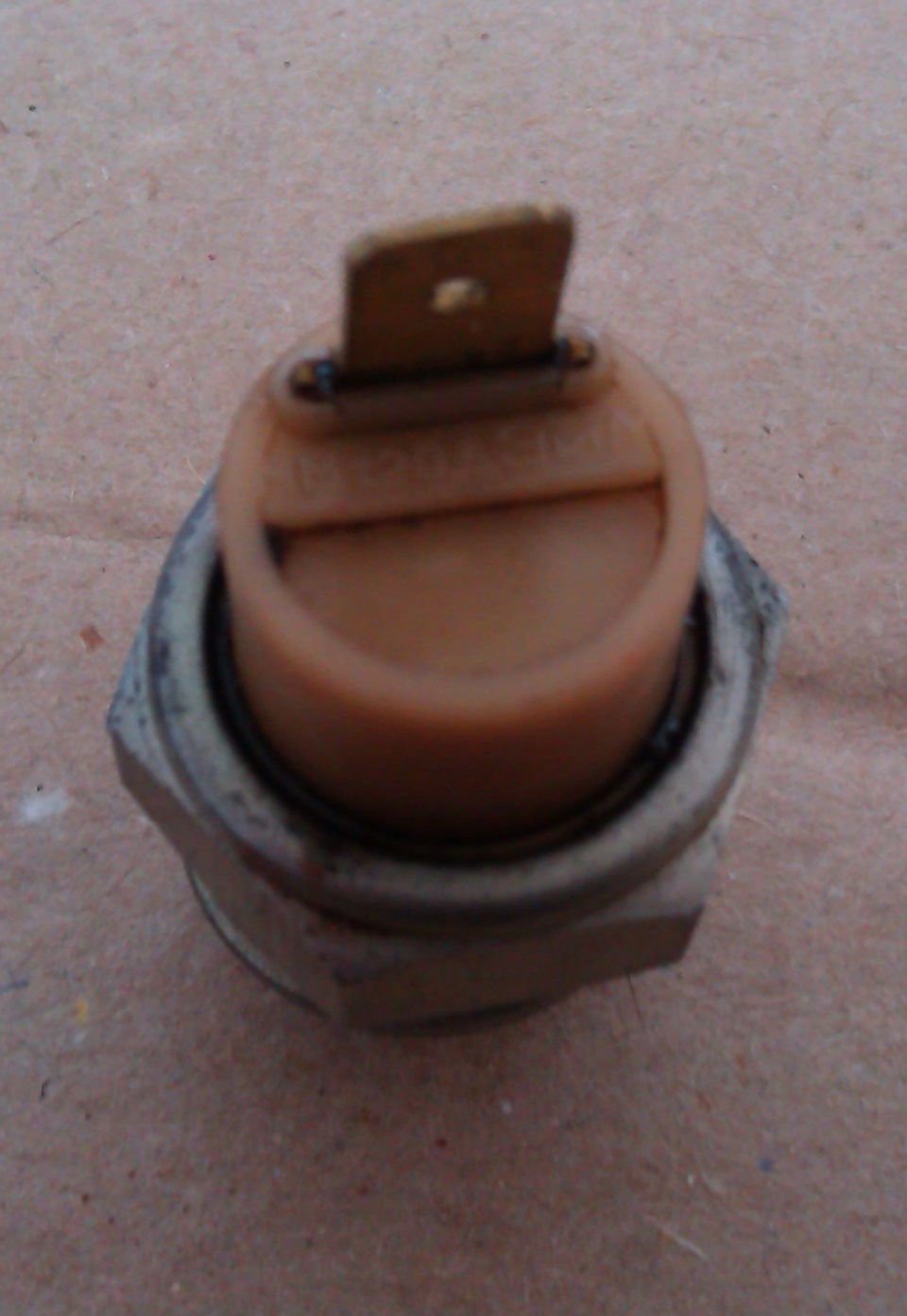

Всем Привет)))Как говорят-Кашу маслом не испортишь!Но перепугался я сильно=)))Приезжаю я домой, и замечаю не большое тёмное пятно на парковке девятки, посмотрел-Масло!Отрыл капот и ужаснулся(((Вся область грм была в масле, на улице потёмки.стал искать фонариком, что!-откуда!В масле был весь низ в области насоса и кожуха грм, задняя стенка двигателя в районе фильтра, на защите лужа небольшая.В голове сразу мысли сальник!Осмотрев зрительно сальник распр.вала вроде сухо.неужели коленчатого вала.Вот думаю дела.Время уже было поздно, решил посмотреть получше днём.Поискав тем же вечером информацию на всеми нами любимом драйве2.выяснилось, что течь может ещё из масленого насоса- уплотнителя масленого фильтра-датчик контрольной лампы давления масла-прокладка клапанной крышки.Перелив масла тоже не шуточное дело, не переливайте никогда!А то потом ищи откуда выдавило.Утром подтер куда подлез тряпкой, проверил уровень(масло опустилось на минимум)долил и завожу.И вот он виновник=)))Бежало из под датчика=)))И настроение моё улучшилось=)))))Поехал в магазин, на выбор было два датчика, один дешевой, другой подороже, спрашиваю в чём разница?по дороже он ИТАЛЬЯНСКИЙ=)Взглянул я-на нём даже выбито made in italy.Италия делает датчики на ваз=))))От оно чО!По виду он мне не понравился совсем, взял по дешевле он намного лучше выглядит чем этот(даже присутствует ОТК)Обошелся он мне всего 51рубль.Поставил, долил ещё масло.Завтра на холодную ещё проверю уровень.Посмотрите у себя датчики под пыльником и вокруг его самого, нет ли там подтёков=)))Удачи всем нам!






Где находится датчик давления масла ваз 2109 карбюратор
Все владельцы машины ВАЗ-2109 должны следить за давлением масла, чтобы нормально работал двигатель внутреннего сгорания. ДДМ – это прибор, контролирующий уровень масла в двигателе. Когда давление масла отсутствует, то горит красная лампочка индикатора, которая располагается в салоне автомобиля на щетке прибора. Где же находится такой датчик? Его место – в моторном отсеке двигателя. Смазка двигателя и датчик давления не зависят от того, установлен в двигателе карбюратор или инжектор.

Где находится датчик давления масла ваз 2109 карбюратор

Где находится датчик давления масла ваз 2109 карбюратор

Где находится датчик давления масла ваз 2109 карбюратор
Устройство датчика
Главные детали ДДМ: корпус, измерительная мембрана и передающий механизм. Под действием масла мембрана меняет свою форму. При этом замыкаются или размыкаются электроконтакты.
Основные характеристики:
- давление переключения – 0,6 бар;
- параметры резьбы – M14×1,5.
Работает ли датчик давления масла ВАЗ-2109
Чтобы определить, исправлен ли он, необходимо проверить в двигателе уровень масла. Для этого требуется открыть капот и вытащить контрольный щуп. Для того чтобы проверить более точно, нужно поступить таким образом:
- заехать на яму и снять защиту;
- подобраться к датчику;
- включить зажигание;
- отключить провод питания;
- вольтметром померить напряжение между колодкой и массой. Он должен показать 12 вольт.
Если напряжения нет, то может быть проблема в контакте или оборван провод.
Неисправности ДДМ
Давайте перечислим неисправности:
- негерметичен. Из-за этого масло попадает внутрь и меняет работу электрической части;
- на входе загрязнено отверстие;
- протекает соединение на резьбе;
- окисляются контакты;
- показания неверные.
Владельцы ВАЗ-2109 проверяют датчик разными способами:
Первый. Снимают ДДМ, находящийся над масляным фильтром, покручивают стартер, мотор заводить при такой проверке нельзя. Если все хорошо, должно политься масло. Затем визуально проверяют, в каком состоянии датчик. Если повреждений нет, тогда промывают его бензином. Производят установку на место. Лампочка погаснет. Если продолжает гореть, то его нужно поменять.
Второй. Проверяют уровень масла. При низком – добавляют смазку, потом опять проверяют, горит лампочка или нет. Далее прогревают двигатель, а потом выключают его. Затем подключают к манометру. Этот переходник от манометра закручивают на место датчика, заземляют через массу автомобиля. Соединяют сигнальный светодиод с плюсом АКБ и датчиком, заводят двигатель и нажимают на газ. При показаниях манометра 1,2-1,6 бар светодиод гаснет. Если он горит, тогда ДДМ поломался.
За состоянием ДДМ хозяин автомобиля должен всегда следить. Ведь у него тоже бывают проблемы. А эти проблемы могут отразиться на техническом состоянии машины. Не стоит допускать поломок, потому как если заклинит двигатель, это приведет к большим финансовым расходам.
Замена датчика давления масла ваз 2109
Процесс снятия и установки датчика вполне доступен любого автолюбителю. Прежде, чем вкручивать новый датчик, необходимо сверить маркировку.
Специалисты рекомендуют устанавливать новый датчик именно той маркировки, что и старый.
- Сначала нужно отсоединить провод с защитным чехлом от датчика.
- При помощи гаечного ключа открутить болт и демонтировать датчик.
- Установить на место новый датчик.
- После этого следует закрутить его до упора гаечным ключом.
В конце следует несколько раз завести и заглушить двигатель, чтобы проверить его работоспособность и отсутствие неисправности.
Что делать если загорелся датчик
Если на приборной панели загорелась лампочка давления масла и длительное время не исчезает, можно предположить, что возникли проблемы с двигателем. Иногда это может быть связано с тем, что отсоединился какой-нибудь провод.
Существует несколько основных причин, почему загорается аварийная лампочка на приборной панели. К ним относятся:
- установка некачественного масляного фильтра. Фильтры низкого качества не способны удерживать масло после остановки автомобиля. Решением является замена масляного фильтра;
- недостаточный уровень масла. В этом случае необходимо долить масло до необходимого уровня и найти причину утечки;
- повреждения масляного насоса. Эту неисправность рекомендуется устранять на СТО.
Таким образом, датчик давления масла на ВАЗ-2109, несмотря на свой небольшой размер, играет довольно-таки важную роль в обеспечении правильной и стабильной работы автомобиля.
Он требует постоянного контроля и в случае появления минимальных признаков неисправности, обязательной замены. Только так можно продлить жизнь двигателю любого автомобиля и обойти стороной излишних финансовых затрат, которые могут появиться вследствие неисправностей датчика.
Устройство датчика и проверка рабочего давления
Чтобы установить, работоспособно ли приспособление, надо представлять, как оно устроено. Также полезно знать, как контроллер и двигатель ВАЗ, точнее его система смазки, взаимодействуют друг с другом. Крепится датчик на головке блока цилиндров с той стороны, на которой находится карбюратор. Рядом с контроллером находится масляный фильтр ВАЗ.
Конструкция контроллера давления масла очень проста. Состоит он из корпуса, встроенной контрольно-измерительной упругой мембраны и передающего механизма. Достаточно прост и принцип действия рассматриваемого приспособления. Моторное масло для ВАЗ, находящееся в системе смазки, во время работы мотора воздействует на мембрану.
Последняя деформируется на величину, соответствующую величине давления масла. Колебания эластичной «перегородки», замыкающие или размыкающие контакты электрической цепи, через упомянутый выше механизм передаются на реостат. В свою очередь изменение сопротивления реостата влияет на показания индикатора на приборной панели автомобиля.
Проверка рабочего давления масла с помощью коленвала применяется, как правило, в тех случаях, когда индикатор начинает сигнализировать о падении давления в системе смазки вдали от СТО, а под руками у водителя нет манометра.
Перед проверкой надо обязательно убедиться в том, что уровень масла в системе и соответствующий фильтр ВАЗ 2109 в порядке. Если уровень недостаточен, масло придется заливать до номинального уровня. Затем можно переходить непосредственно к проверке исправности датчика. С этой целью его выкручивают из гнезда.
В этом случае приспособление следует внимательно осмотреть на предмет наличия дефектов. При отсутствии повреждений его надо промыть бензином (соляркой) и установить на прежнее место. Если и после этого лампочка продолжает гореть, датчик придется заменить.
ВАЗ 2109 датчик масла его устройство и замена
ДДМ ваз 2109
Что за приспособление датчик давления масла (сокращенно ДДМ) и где он находится, знает далеко не каждый автомобилист, знакомство с ним, как правило, происходит тогда, когда на передней панели загорается красным индикатор давления масла в двигателе, и не гаснет длительное время. Только тогда у каждого сознательного владельца авто возникает масса неприятных предчувствий и неразрешимых вопросов.
Те, кого не волнует цена ремонта, тут же обращаются на СТО, некоторые предпочитают определить причину неисправности самостоятельно. Замена датчика давления масла ваз 2109 процедура простая и занимает всего пару минут, эта статья будет полезной тем, кто предпочитает экономить и во всем разбираться сам.
НА ЗАМЕТКУ
Не стоит преждевременно падать в панику, делать слишком поспешные выводы, гнать на СТО и платить деньги, за неисправности которых могло и не существовать! Лампа аварийного давления свидетельствует вам о падении давления смазки в системе, недостаточном уровне масла в моторе, однако еще не факт, что причина кроется именно в этом.
Довольно распространенная неисправность — когда сам датчик давления масла вышел из строя и соответственно просто «врет». Если не заметить этого сразу и не понять причину, можно действительно потратить уйму денег или натворить себе более серьезных проблем.
УСТРОЙСТВО ДДМ ВАЗ2109
Основные составляющие ДДМ:
- Корпус
- Измерительная мембрана
- Передающий механизм
Принцип работы ДДМ
В зависимости от давления в масляной системе, мембрана прогибается и при этом замыкает, либо размыкает электрические контакты.
Прежде чем проверять датчик (контролер) давления обязательно убедитесь в том , что уровень масла в моторе и масляный фильтр в порядке. Визуально убедитесь, нет ли подтеков смазки на корпусе мотора. Если везде порядок, можем переходить к проверке самого контролера.
Как проверить контролер
Все, что связано с каким либо давлением принято проверять манометром:
- Вкручиваем манометр на место датчика и заводим мотор
- При этом, на холостом ходу, манометр должен показать давление — 0,65 килограмм силы на сантиметр квадратный и более
- Это позволяет сделать вывод, что давление смазки в порядке, а вот датчик давления неисправен, и поэтому вам необходима срочная замена датчика давления масла на ваз 2109
Когда у вас нет под рукой манометра, а вдруг посреди трассы загорелась лампа давления масла, вы можете проверить контролер давления смазки другим способом:
- Вам необходимо для этого выкрутить сам датчик и стартером покрутить двигатель, не запуская его
- Если при вращении стартером(см.Ремонт стартера Ваз 2109 своими руками – возможность неплохо сэкономить) будет литься масло из гнезда датчика, также становится понятно, что контролер неисправен и требуется его заменить
После снятия внимательно осмотрите его, если видимых дефектов не обнаружили, промойте его:
- Промывать рекомендуется соляркой либо бензином
- Можно впрыскивать жидкости при помощи шприца, либо мощного насоса
- Теперь ставим, контролер на место и проверяем, загорается ли контрольная лампа
- Если после промывки лампа давления горит – купите новый контроллер
- Ремонтировать старый без толку – он все равно уже правильно работать не будет
- А новый стоит копейки
Еще один способ (более точный) проверить работоспособность датчика и заодно перепускной клапан:
- Проверяем уровень смазки в моторе щупом – индикатором
- Долейте до уровня в случае надобности
- Снова проверьте, загорается ли лампа на приборной панели (если нет то проблема решена, если нет, переходим к следующему действию)
- Прогреваем мотор до его рабочей температуры и глушим его
- Вкручиваем манометр в гнездо датчика
- Заземление от манометра подключаем к массе автомобиля
- Соединяем контрольный светодиод с клеммой «+» Аккумулятора и контактом датчика (нужны дополнительные проводки)
- Заводим двигатель и жмем на газ, чтобы плавно поднимались обороты
- При показаниях манометра 1.2-1.6 бар, светодиод обязан потухнуть
- Если этого не произошло – значит, неисправен датчик давления масла ваз 2109, замена решит эту проблему
Однако, если диод гаснет, значит контроллер рабочий, а лампа горит совсем по иной причине, чтобы ее определить, делаем следующее:
- Доводим обороты мотора до 2000
- Если при его температуре давление манометра показывает менее двух бар, это означает выработку подшипников коленвала
- Если два бар либо более проверяем далее
- Поднимаем обороты мотора
- Если давление вдруг подскочит до семи бар – значит, не работает перепускной клапан
- Его следует заменить с крышкой насоса масла вместе
Замена ДДМ
Чтобы выполнить некоторые вышеописанные проверки, а так же заменить датчик своими руками, при выявлении его непригодности написана наша дальнейшая инструкция:
- Ключ на «21», единственный необходимый инструмент, и конечно же сменный контролер давления смазки
- Отсоединяем от датчика провод
Снимаем провод с контроллера
- С помощью ключа на «21», выкручиваем датчик
Выкручиваем контролер ключом «21»

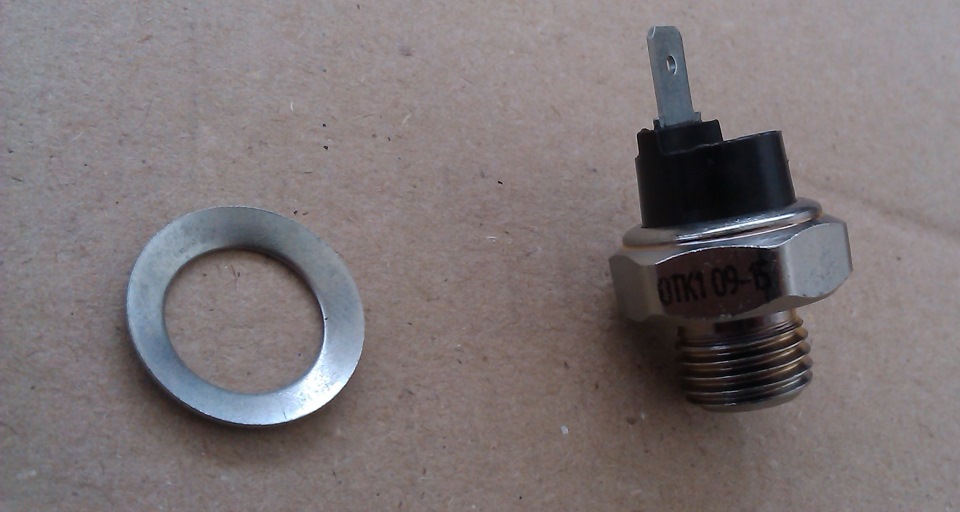

- Контролер уплотняется алюминиевой прокладкой в форме кольца
- Вкручиваем новый контролер, и не забываем подсоединить к нему провод
На этом замена датчика масла ваз 2109 закончена, как вы убедились больше времени уходит на выявления причины.
ДАТЧИК УРОВНЯ МАСЛА
Контролер уровня масла ваз 2109
Основная задача такого аварийного датчика в машине – показывать уровень смазки в двигателе, по которому можно контролировать правильность работы механизмов двигателя. Чтобы вовремя заметить, что двигатель вашего автомобиля начал «жрать» много масла, важно постоянно следить за показаниями и состоянием этого прибора.
При обнаружении его неисправности производится замена датчика уровня масла ваз 2109.
Разновидности контролеров уровня масла
Современные датчики уровня могут быть от простого, как на фото вверху, механического поплавкового типа. Затем идут комплексные индикаторы уровня смазки, вплоть до серьезных электронных приборов, оснащенных сигнализатором либо лазерным индикатором уровня.
Принцип действия механических датчиков
Механический контролер (как на рассматриваемой нами модели ваз2109) является наиболее простым и дешевым, а так же наиболее широко применяемым индикаторным устройством:
- Схожий принцип действия у магнитного, кабельного, механического и других подобных датчиков уровня, с поплавковым типом работы
- Он предполагает закрытие либо открытие механического переключателя
- Только у контроллеров с магнитным приводом, переключение происходит, за счет постоянного магнита, находящегося внутри поплавка, магнит вместе с поплавком поднимается либо опускается до точки срабатывания
- Включение — выключение происходит вследствие движения поплавка мимо миниатюрного коммутатора
- Поплавковый материал подбирается в зависимости от температурного изменения смазки, ее вязкости и плотности, так как эти характеристики влияют на плавучесть
Не рекомендуется использовать контролеры поплавкового типа при высокой вязкости масел, либо сильно загрязненных маслах.
Диагностика проблемы
Когда на панели горит лампа недостаточного уровня масла, необходимо определить причину.
Причин может быть несколько:
- Низкий уровень масла в картере двигателя (проверяется масляным щупом), ищите утечку
- Нарушения в работе двигателя, (ест много масла, доливка решит проблему лишь временно)
- Ошибка (замыкание) подключения приборов (часто наблюдается при самостоятельной замене проводки)
Замена контролера уровня смазки
На ваз 2109 замена датчика уровня масла выполняется быстро и просто, из ниструмента нужен ключ «10»:
- Снимаем провод с датчика
- Откручиваем болт, крепящий датчик ключом «10»
При помощи ключа «10» откручиваем болтик, крепящий контроллер
- Затем, выводим его, слегка покачивая, из отверстия в блоке цилиндров, аккуратно, чтобы не повредить и не сломать поплавок
Аккуратно вынимаем контролер из отверстия в блоке
Проверка
Для проверки контролера уровня масла вам потребуется мультиметр, снимаем его и выполняем следующее:
- Подключаем мультиметр к выводу датчика и корпусу (режим омметра)
- Перемещаем поплавок от одного крайнего его положения к другому и измеряем, при этом электрическое сопротивление нашего датчика
- В верхнем положении (крайнем) сопротивление его должно быть бесконечным
Подключаем мультиметр к выводу датчика и корпусу
- В нижнем положении сопротивление падает до 0 Ом
Измеряем сопротивление в крайнем нижнем положении
- Неисправный датчик – контролер заменяем
Как вы убедились, и этот датчик меняется быстро, зачем гнать на СТО и тратить лишние деньги и время? Дополнительно посмотрите видео, если что-либо осталось непонятным.
