Всем привет!)

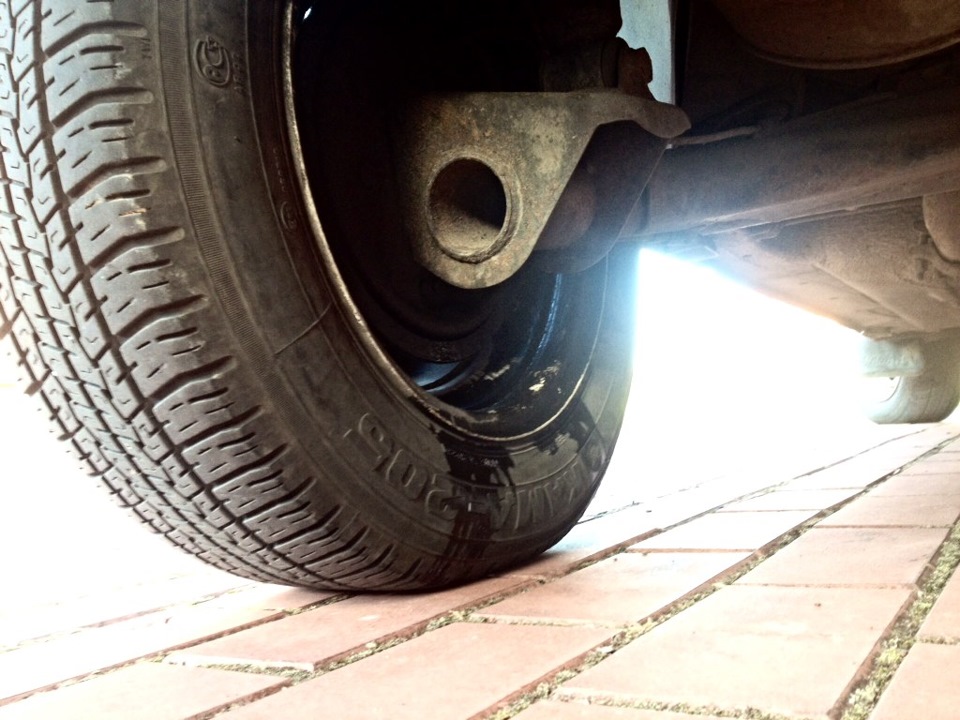

Залез я как то под машину и увидел такую картину

Картина маслом 🙂

Сразу понял что течет тормозная жидкость и что цилиндры пришли в негодность.

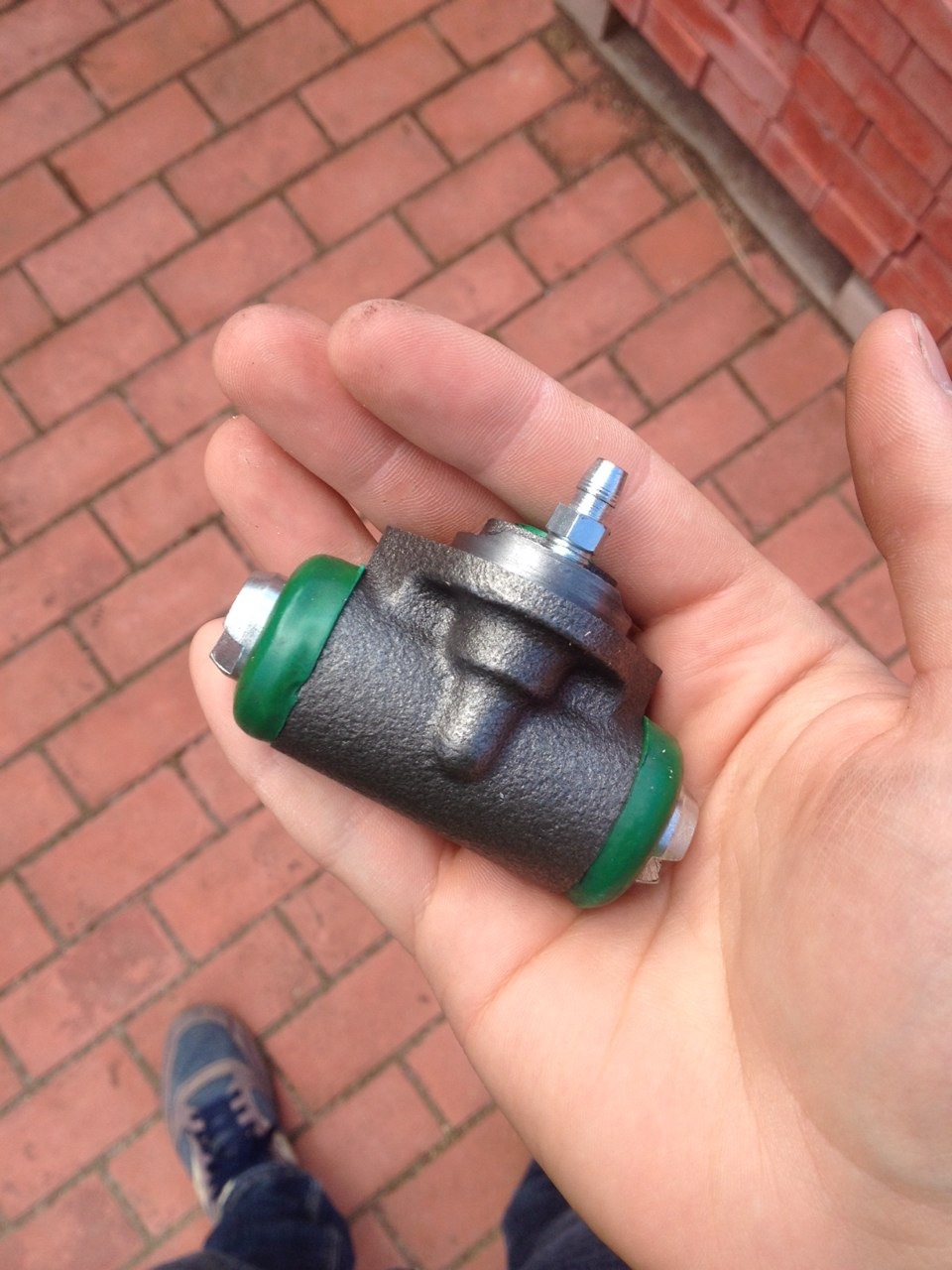

В итоге было решено их поменять, я взял 2 задних цилиндра от фирмы PILENGO

Ну и понеслось! Первым делом ослабил гайку ручного тормоза под днищем машины, что-бы беспрепятственно снять барабан с колодок!
Снял барабан (кстате кто не может открутить направляющие, дам совет, возьмите молоток и стучите по направляющим сверху и снизу не жалея сил, а потом они отвернутся без проблем)

Далее после снятия тормозного барабана снимаем направляющую пружину в колодках, и раздвигаем колодки в стороны, дабы освободить сам цилиндрик.

напровляющая пружинка

Откручиваем тормозную трубку(есть спец. Ключ для тормозных трубок. Им откручивать легче и удобнее стоит он в районе 100р ) и два болта крепления цилиндра. Снимаем старый цилиндр- ставим новый.

Подсоединяем тормозную трубку и собираем все в едино. Вот и все!)

Обязательно прокачайте тормоза после того как заменили цилиндры.

Следующим моим шагом будет замена тросиков ручника и тормозных колодок.

ВАЗ 2109 замена заднего тормозного цилиндра – полезно знать

Задние тормозные цилиндры толкают колодки на тормозной барабан и происходит остановка автомобиля. Работают только при нажатии на педаль тормоза. Фиксация стояночного тормоза не приводит к активизации цилиндров, а трос ручника толкает колодку на барабан. Со временем цилиндры подвергаются износу и через уплотнения начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов падает. Количество жидкости постепенно уменьшается, а полное опустошение бачка грозит отказом тормозной системы.Будьте аккуратны, следите за жидкостью в бачке и доливайте в случае необходимости. А в сегодняшней статье мы разберем процесс замены цилиндров торможения.

Примечание!
Вам понадобятся следующие инструменты: гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой, подойдет и с металлической, но понадобится проставка (например, маленькая), специальный ключ для прокачки тормозов, бутылка, короткий шланг коротким, новые цилиндры на замену старым тормозным.

Месторасположение цилиндров

Их два (по одному с каждой стороны) и находятся они под тормозными барабанами. Прикручиваются болтами к тормозному щитку.  На фото ниже цилиндр указан синей стрелкой. По краям имеются поршни (указаны красными стрелками) — рабочая часть тормозного цилиндра. Поршни двигаются при нажатии на педаль, а именно раздвигаются, тем самым толкая тормозные колодки на барабан, и в результате происходит остановка автомобиля.

Расположение тормозного цилиндра в автомобиле и поршни его

Когда менять?

  1. В случае подтеков тормозной жидкости, например при обнаружении ее на заднем колесе (см. фото ниже).  Это сигнал неисправности системы торможения, а причины возможны следующие: поршни, плохо затянутый прокачной штуцер  плохо прикрученная тормозная трубка. Первым делом проверяйте эти детали, и если с ними всё в норме, то скорее всего потёк цилиндр. Места, где жидкость просачивается чаще всего, указаны на фото выше жёлтыми стрелками.
  2. Закисли поршни, выдвигающееся и толкающие колодки торможения. Такое случается, когда автомобиль долго стоит на месте и не эксплуатируется.

Потёшая тормозная жидкость с цилиндра тормозов

Примечание!
Зимой часто случается подобное: поставили машину на ручник на длительное время, затем собираетесь на ней ехать, а задние колодки примёрзли к барабану. Придётся идти за горячей водой и поливать тормозные барабаны, либо ехать несколько километров в ожидании разблокировки колёс.

Процедура замены на ВАЗ 2108-ВАЗ 21099

Примечание!
Перед началом работы тормозной бачок должен быть заполнен жидкостью до отметки MAX или чуть выше середины. Необходимо провести работу с тормозными трубками,отсоединять их, а значит начинает вытекать жидкость. Если в бачке её будет недостаточно, то он быстро опустошиться, а тормозная система завоздушиться и будет нуждаться в прокачке (На всякий случай ознакомьтесь со статьей о Самарах: «Прокачка тормозов на автомобилях»)

Снятие

Сперва снимите тормозной барабан, чтобы добраться до цилиндра (пошаговую инструкцию читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»).  Открутите тормозную трубку, указанную синей стрелкой и отсоедините её. Сразу же заткните трубку колпачком, одевающимся на тормозной штуцер (см. маленькое фото) – так жидкость не вытечет. Теперь выкрутите два болта крепления цилиндра (указаны зелёными стрелками), придерживая рукой цилиндр, не давая ему крутиться, и снимите его.

Установка

Устанавливается цилиндр в обратной последовательности, завершив которую необходимо прокачать тормозную систему автомобиля, ведь в новом цилиндре находится воздух.  Все контуры проходить нет необходимости (только если Вы на педаль тормоза не нажимали, когда новый цилиндр был установлен, иначе контур придётся прокачивать).

Дополнительный видеоролик
Короткий  и информативный ролик по теме статьи:

Как поменять задний тормозной цилиндр на ваз 2109

Задний тормозной цилиндр

Задний тормозной цилиндр

В автомобиле ваз 2109 замена заднего тормозного цилиндра – довольно непростая задача. Перед этим необходимо знать, из чего он состоит.
Тормозная система в любой машине состоит из множества элементов. Узнаем из чего состоит задний тормозной цилиндр ваз 2109 и как проводится его замена.

ЗАДНИЙ ЦИЛИНДР КОНСТРУКЦИЯ

Замена заднего тормозного цилиндра ваз 2109

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

  • Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

  Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре.
Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

  • Корпуса, в котором сосредоточены поршни и возвратные пружины;
  • Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

Замена заднего тормозного цилиндра на ваз 2109

  • Уплотнительных манжет, которые создают правильное давление в резервуаре;
  • Поршней с толкателями;
  • Датчика перепада давления.

  Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

  • Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню.
    Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

  Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

  • После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции.
    Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным.
    Помимо этого колеса также возвращаются в свое первоначальное положение.

  Примечание: если передний или задний цилиндр выйдет из строя, то второй будет работать с меньшей силой.

РЕМОНТ

Замена задних тормозных цилиндров на ваз 2109

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый.
Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой.
Чтобы это сделать, необходимо:

  • Поднять машину, используя домкрат.

  Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

  • Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

  • Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

  • Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

  • Снять тормозной цилиндр.
  • Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

Замена тормозных задних цилиндров на ваз 2109

  • Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

  • Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

  • Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

  • После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
  • Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

  • Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
  • Вернуть на место барабан, диск и само колесо.

Как заменить тормозной цилиндр на ваз 2109

ремонт тормозного цилиндра заднего колеса 2108, 2109
Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.

Причина – износ уплотнительных колец (манжет) на их поршнях. Приобретя дешевый ремкомплект задних тормозных цилиндров (несколько резиновых колечек) можно провести несложный ремонт и на некоторое время продлить их работоспособность. Единственное условие – хорошее состояние внутренней поверхности тормозного цилиндра (зеркала). Коррозия и риски на зеркале не дадут провести ремонт качественно. В этом случае необходимо заменить тормозной цилиндр заднего колеса новым.

Необходимые инструменты

— молоток

— накидной ключ на 10 мм

— накидной ключ на 12 мм

— накидной ключ на 13 мм

— специальный ключ для отворачивания тормозной трубки

— плоскогубцы

Подготовительные работы

— устанавливаем автомобиль на яму, ручник должен быть опущен, под колеса упоры

— ослабляем затяжку болтов заднего колеса, поддомкрачиваем его и снимаем

— ослабляем натяжение троса стояночного тормоза (ручника)

Для облегчения проведения этой операции и улучшения доступа к регулировочной гайке привода стояночного тормоза можно разъединить соединение глушителя с резонатором. Ключом на 13 мм отворачиваем гайки крепления хомута на их соединении и разъединяем.

Ключом на 13 мм отворачиваем контргайку на тяге ручника другим ключом на 13 мм придерживая регулировочную гайку. Тем же ключом отворачиваем регулировочную гайку придерживая тягу ручника плоскогубцами.

— отворачиваем направляющие штифты тормозного барабана и снимаем его

Если штифты не отворачиваются, слегка обстукиваем их молотком. Если барабан не снимается, также обстукиваем его молотком со всех сторон через деревянную проставку. Посадочное его отверстие очищаем от загрязнения и обрабатываем ВД-шкой.

— поочередно вынимаем упорные концы тормозных колодок из прорезей в поршнях цилиндра

— слегка нажимаем на педаль тормоза чтобы поршни по возможности максимально выдвинулись из тормозного цилиндра

— отворачиваем крепление тормозной трубки к цилиндру

Применяем для этого специальный ключ. На наконечник трубки после отсоединения надеваем резиновый колпачок, чтобы тормозная жидкость не вытекла.

— отворачиваем два болта крепления тормозного цилиндра к щиту тормозного механизма и снимаем его

Используем накидной ключ на 10.

Если наконечник тормозной трубки заржавел и при попытке его отвернуть может отломиться вместе с тормозной трубкой, то отворачиваем его после снятия тормозного цилиндра. При этом придерживаем наконечник ключом на «10» или спец ключом, и вращаем сам тормозной цилиндр.

Замена уплотнительных колец (манжет) тормозного цилиндра заднего колеса автомобилей ВАЗ 2108, 2109, 21099

— снимем резиновые пыльники с обеих поршней тормозного цилиндра

— вытягиваем плоскогубцами поршни из корпуса цилиндра

Операция требует значительного усилия, так как приходится преодолевать сопротивление стальных колец устройства автоматического поддержания зазора, установленных на каждом из поршней.

Если вытянуть поршни из цилиндра не удается, то попросту выбиваем их из него. Вбиваем один из поршней во внутрь цилиндра молотком, второй выпадает. Надставляем оправку и выбиваем второй поршень.

— снимаем старые манжеты и ставим новые

Для снятия и установки можно использовать отвертку или шило. Перед установкой резиновые манжеты, поршни и зеркало цилиндра смазываем тормозной жидкостью.

— забиваем поршни в цилиндр и производим сборку в обратной последовательности

Примечания и дополнения

— После проведения ремонта тормозного цилиндра следует прокачать оба контура тормозной системы автомобиля чтобы удалить воздух из тормозной системы. И отрегулировать «ручник».
