коммутатор ВАЗ 2108, 2109, 21099В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Назначение коммутатора

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Устройство коммутатора

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

схема подключения коммутатора ВАЗ 2108, 2109, 21099

Неисправности коммутатора

«Горит коммутатор»

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Микропроцессорный коммутатор с автоматическим октан-корректором “Астро” 962.3734

НАЗНАЧЕНИЕ
Микропроцессорный коммутатор 962.3734 с автоматическим октан-корректором (далее МКАОК) обеспечивает искрообразование в бесконтактных системах зажигания четырехцилиндровых, четырехтактных бензиновых двигателей внутреннего сгорания. Устанавливается на автомобили: ВАЗ-2105, -2106, -2107, -2108, -2109, -2110, -21213, -2130 и их модификации.

МКАОК позволяет:
— автоматически корректировать угол опережения зажигания в зависимости от качества используемого бензина, нагрузки и других факторов, без вмешательства водителя;
— контролировать исправность датчика Холла и цепь управления коммутатором;
— установить начальный момент зажигания.
Устанавливается на легковые карбюраторные автомобили, оборудованные аналоговой бесконтактной системой зажигания.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
МКАОК построен на микроконтроллере с применением широкополосного датчика детонации.
Обработка сигналов, поступающий со штатных датчиков и датчика
детонации, позволяет системе автоматически корректировать угол опережения зажигания в зависимости от качества используемого бензина, нагрузки и других факторов, без вмешательства водителя.
Работоспособен без датчика детонации как обычный коммутатор.

ПРЕИМУЩЕСТВА
НАД ДРУГИМИ КОММУТАТОРАМИ
• Автоматическая корректировка угла опережения зажигания (УОЗ)
• Диагностика неисправностей
• Позволяет установить начальный момент зажигания без
специального оборудования
• Снижение расхода топлива
(при исправном двигателе с отрегулированным карбюратором)
• Увеличение ресурса двигателя
• Повышение тягового момента двигателя на низких оборотах
• Улучшение динамики разгона
• Облегченный запуск двигателя (многоискровой режим)
• Снижение шумности работы двигателя (резкое снижение детонаций)
• Быстрое отключение катушки зажигания (0,5 сек.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Напряжение питания 8…16 В
• Допустимая частота вращения коленчатого вала 6000 об/мин
• Диапазон корректировки УОЗ 0…11°
• Корректировка УОЗ в сторону уменьшения
при пуске двигателя 3°
• Дискретность корректировки УОЗ,
за такт зажигания:
— в сторону уменьшения (при детонации) 1…2°
— в сторону увеличения 0,1…0,2°
• Ток коммутации 7,5…8,5 А
• Максимальный потребляемый ток 3 А
• Время отключения катушки зажигания 0,5 с.
• Диапазон рабочих температур –40…+85 °C
• Масса, не более 200 г.

Установил его на свободное технологическое отверстие с резьбой ∅8 мм (шаг резьбы 1,25 мм) со стороны масленого щупа около 1-го цилиндра. Поскольку мой двигатель хорошо настроен, особой разницы я не заметил, но думаю он свою работу выполняет.

Приобрёл данное устройство уже давно неизвестно с какой целью, теперь нашёл куда поставить.

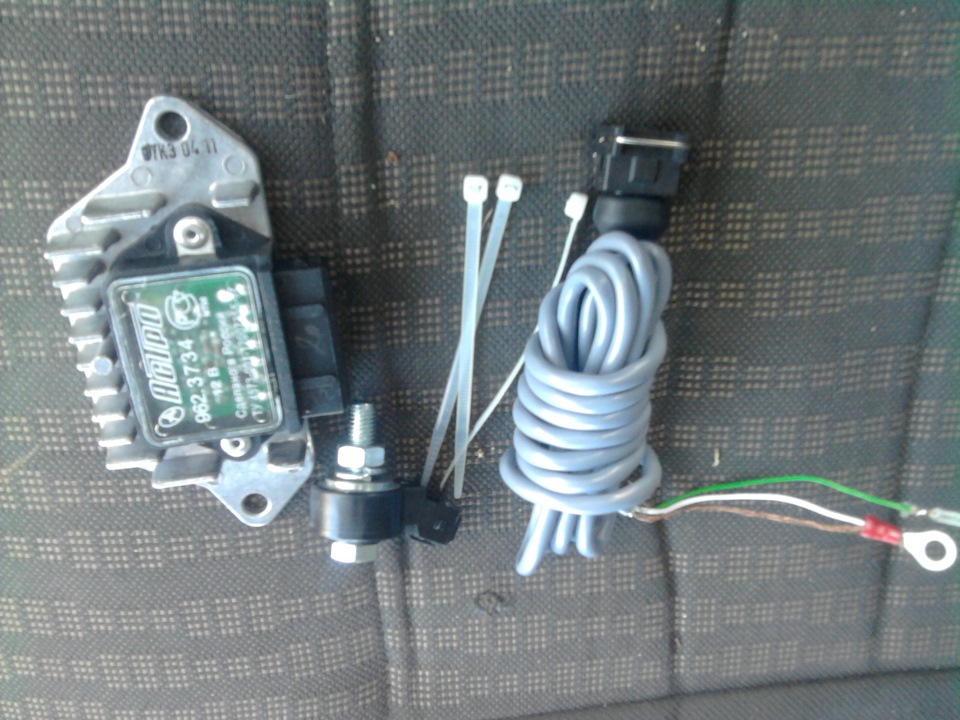

состав комплекта
место крепления ДД
коммутатор

Как устроена бесконтактная система зажигания?

Система зажигания карбюраторного двигателя 21083 ВАЗ 21083, 21093, 21099
Система зажигания карбюраторного двигателя 21083 ВАЗ 21083, 21093, 21099

На примере системы зажигания карбюраторного двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) попробуем разобраться как она устроена и как работает.

Схема бесконтактной системы зажигания карбюраторного двигателя 21083

Схема бесконтактной системы зажигания двигателя 21083
Схема бесконтактной системы зажигания двигателя 21083

Устройство бесконтактной системы зажигания

1. Генератор.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности, подает напряжение в систему зажигания.

2. Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя.

3. Монтажный блок предохранителей и реле.

Служит для коммутации проводов электрических цепей низкого напряжения, в частности системы зажигания.

4. Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания.

5. Коммутатор.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

6. Датчик Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания (“бегунок”), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

8. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

9. Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

10. Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

11. Свечи зажигания.

Служат для образования искры в камерах сгорания двигателя и поджига топливной смеси.

Как работает бесконтактная система зажигания?

Электрический ток в систему зажигания поступает с вывода «30» генератора, через монтажный блок предохранителей, замок зажигания, реле зажигания и далее на вывод «Б» катушки зажигания. Система запитывается после поворота ключа в замке зажигания.

– При работе двигателя вращается вал распределителя зажигания (трамблера). В работу вступает датчик Холла. Стальной круглый экран с четырьмя прорезями на валу трамблера, вращаясь, проходит через зазор этого датчика. Когда проходит прорезь экрана, напряжение отдаваемое датчиком ниже бортового на 3 В или равно ему, когда зубец экрана, напряжение падает практически до нуля. Прохождение каждого из четырех зубцов соответствует такту сжатия и моменту зажигания в одном из цилиндров двигателя.

– Далее в работу вступает коммутатор. Свои прерывистые импульсы датчик Холла подает на вывод «6» коммутатора, а тот в свою очередь подает импульс на первичную обмотку катушки зажигания (вывод «К»).

– Теперь срабатывает катушка зажигания. В момент прерывания электрического тока (зубец экрана проходит через зазор датчика Холла) магнитное поле в катушке зажигания резко сжимается и, пересекая витки обмотки, производит ЭДС порядка 22-25 кВ (ток высокого напряжения).

– Работа распределителя зажигания. Ток высокого напряжения по центральному бронепроводу поступает на центральный вывод крышки трамблера и далее на «бегунок»-распределитель зажигания, который вращаясь, раздает ток высокого напряжения по четырем клеммам крышки.

– Работа свечей зажигания. По высоковольтным проводам ток высокого напряжения поступает к свечам зажигания. Между их электродами проскакивает искра, воспламеняющая топливную смесь в цилиндрах двигателя.

Чтобы добиться от двигателя максимальной мощности необходимо воспламенять смесь искрой несколько раньше прихода поршня в верхнюю мертвую точку (ВМТ). Для этого регулируют угол опережения зажигания вращением трамблера в ту или иную сторону. При холостых оборотах двигателя 750-800 об/мин угол опережения зажигания, например для двигателя 21083 работающего на 92-м бензине должен составлять 4±1º.
